 Kommunikationsanschlüsse für den Batterieanschluss






Da die Nachfrage nach sauberen und zuverlässigen Energielösungen weiter wächst, ist die Kompatibilität von Solis-Wechselrichtern mit Batterien verschiedener Hersteller zu einem zentralen Anliegen für diejenigen geworden, die nach vielseitigen und effizienten Energiespeicherlösungen suchen. In diesem Artikel gehen wir auf die verschiedenen Methoden und Überlegungen ein, um Solis-Wechselrichter nahtlos mit Batterien verschiedener Hersteller zu verbinden, damit Sie Ihr Energiespeichersystem an Ihre individuellen Anforderungen anpassen können.

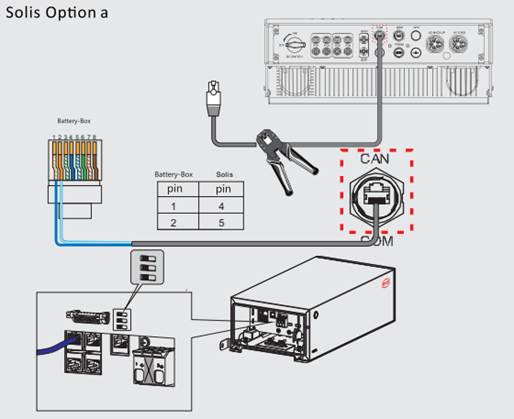

Wenn Sie Ihre Batterie mit Solis-Wechselrichtern verbinden möchten, sind die Kommunikationsanschlüsse auf der Wechselrichterseite wie folgt:



CAN-H (Controller Area Network High) an Pin 4 (blau)

CAN-L (Controller Area Network Low) an Pin 5 (blau/weiß)









Ein Computerkabel, an das ein Kabel angeschlossen ist

Beschreibung wird automatisch mit mittlerer Zuverlässigkeit generiert



Wenn es darum geht, die CAN-Kommunikationsdetails für Ihre Batterien zu verstehen, empfehlen wir Ihnen, sich auf die einzelnen Batteriehandbücher zu beziehen, die von jedem Hersteller bereitgestellt werden. Verschiedene Batteriehersteller können unterschiedliche Spezifikationen und Anforderungen für die CAN-Kommunikation haben, daher ist es wichtig, die spezifische Dokumentation für die von Ihnen verwendeten Batterien zu konsultieren.

Wir verstehen, dass dies etwas komplex sein kann, aber wir haben eine Liste mit Kommunikationsverbindungsdetails für mehrere Batteriehersteller zusammengestellt, um Ihnen zu helfen.





Hochspannung (für S6-EH3P(5-10)K-H-EU und RHI-3P(5-10)K-HVES-5G Geräte):

(Bitte klicken Sie auf die Links)



  1. BYD (Batterie-Box-Premium - HVS/HVM)
  2. Pylon (Force-H2)
  3. Soluna (Modul 10K Pack HV)
  4. Weco (WeCo5K3-LV-HV)
  5. Dyness (Tower Serie)
  6. LG Energy Solutions (Resu 10H Prime)






Low Voltage (für RHI-(3-4.6)K-48ES-5GS5-EH1P(3-6)K-L und S6-EA1P(3.6-6)K-L Geräte):

(Bitte klicken Sie auf die Links)



  1. BYD (Batterie-Box-Premium - LVS/LVM)
  2. Pylon (Kraft-L1)
  3. Pylon (US5000)
  4. Fuchs (LV5200)
  5. LG Energy Solutions (Resu3.3, Resu 6.5, Resu10)
  6. Puredrive (PureStorage II Hybrid 5kWh)
  7. Grüne Lösungen (Home E10)
  8. UZ Energie (Power Lite)
  9. WeCo (5K3 XP/4K4 LT)















HOCHVOLT-BATTERIEN:












BYD:

Batteriebox Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1



Wenn Sie Ihre BYD-Batterie mit Solis-Wechselrichtern verbinden möchten, sind die Kommunikationsanschlüsse auf der Wechselrichterseite und der BMS-Seite wie folgt:



CAN-H (Controller Area Network High) an Pin 1 (blau)

CAN-L (Controller Area Network Low) an Pin 2 (blau/weiß)



Ein Diagramm eines Netzteils

Beschreibung wird automatisch generiert





Ein Diagramm eines Schaltplans

Beschreibung wird automatisch generiert













PylonTech:

Kraft-H2



Wenn Sie Ihre Pylon-Batterie mit Solis-Wechselrichtern verbinden möchten, sind die Kommunikationsanschlüsse auf der BMS-Seite wie folgt:



BMS:





Kommunikations-Terminals:



Ein Screenshot eines Computers

Beschreibung wird automatisch generiert

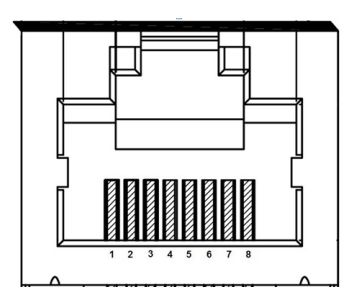

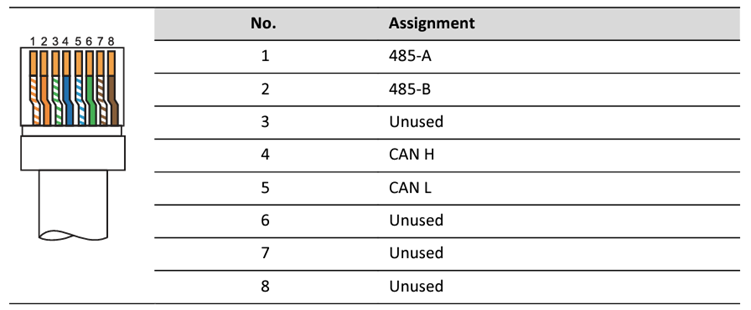

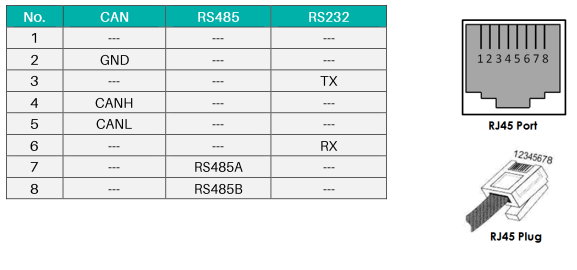

Definition des RJ45-Port-Pins



CAN-H (Controller Area Network High) an Pin 4 (blau)

CAN-L (Controller Area Network Low) an Pin 5 (blau/weiß)



Eine Tabelle mit Zahlen und Buchstaben

Beschreibung wird automatisch generiert







Soluna:

Modul 10K Pack HV





BMS:

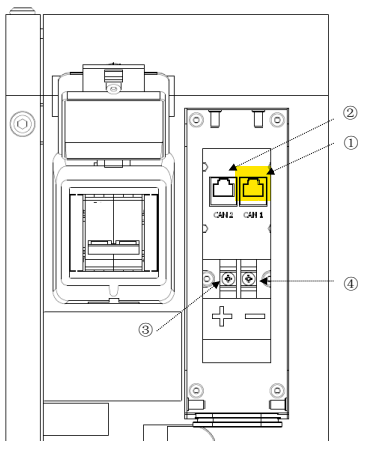

Bitte stellen Sie sicher, dass Sie den richtigen COM-Port verwenden (CAN 1 Port)



Diagramm, Technische Zeichnung

KI-generierte Inhalte können falsch sein.




Ein gelber und schwarzer Text auf weißem Hintergrund

Beschreibung wird automatisch generiert




Die CAN-Kommunikationsschnittstelle für die Soluna-Batterie lautet wie folgt:



Diagramm, Technische Zeichnung

KI-generierte Inhalte können falsch sein.




CAN 1 Port für die Kommunikation mit dem Wechselrichter



Ein weißes rechteckiges Feld mit schwarzem Text

Beschreibung wird automatisch generiert







WECO:

WeCo5K3-LV-HV und HV BOX XP





Wenn Sie eine Verbindung zwischen Ihrer Weco Batterie und Solis Wechselrichtern herstellen, werden die Kommunikationsports auf der BMS-Seite wie folgt konfiguriert:



Ein Diagramm eines Schaltplans

Beschreibung wird automatisch generiert





RJ45-Anschluss entsprechend der CAN-Bus-Pindefinition



Ein rechteckiges Objekt mit Zahlen

Beschreibung wird automatisch generiert




BITTE WERFEN SIE EINEN BLICK AUF DEN FOLGENDEN ARTIKEL FÜR EINE DETAILLIERTE ANLEITUNG, WIE SIE IHRE WECO BATTERIE MIT DEN SOLIS WECHSELRICHTERN VERBINDEN KÖNNEN

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en





Farbe:

Tower-Serie

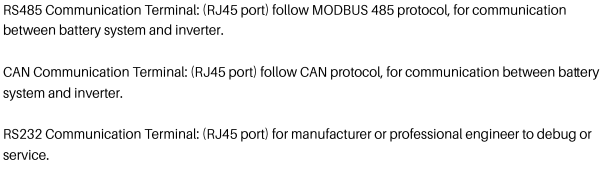

Wenn Sie eine Dyness Tower-Batterie mit Solis-Wechselrichtern verbinden möchten, finden Sie hier die Spezifikationen der Kommunikationsanschlüsse auf der BMS-Seite:



BMS-Schnittstelle:

Nahaufnahme eines Geräts

Beschreibung wird automatisch generiert

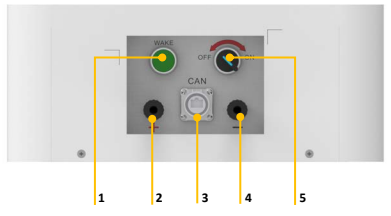

1: Power/Wake-Taste

2: Batterieanschluss positiv

3: CAN-Kommunikationsanschluss

4: Batterieanschluss negativ

5: Einschaltschalter



Pin-Definition für die CAN-Kommunikation:

Ein Diagramm eines Kabels

Beschreibung wird automatisch generiert










LG Energy Lösungen:

Resu 10H Prime



Kabelanschlüsse:



Ein Diagramm eines Computers

Beschreibung wird automatisch generiert



Kabelkonfiguration:



Ein Diagramm eines Diagramms einer Maschine

Beschreibung wird automatisch mit mittlerer Zuverlässigkeit generiert

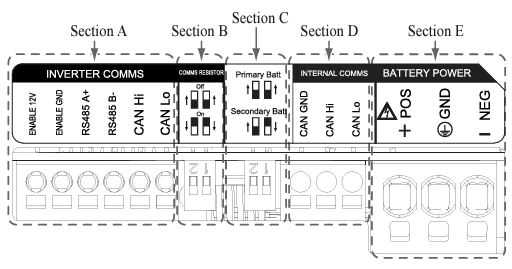

Abschnitt A:

Wechselrichter-Kommunikationsanschlüsse einschließlich CAN/RS485 und Freigabeleitungen.



Abschnitt B:

DIP-Schalter zum Einstellen des Kommunikationsabschlusswiderstands.



Abschnitt C:

DIP-Schalter zum Einstellen von Primär-/Sekundärpacks.



Abschnitt D:

Schließen Sie die internen Kommunikationsanschlüsse nicht an



Abschnitt E:

Batteriestromanschlüsse einschließlich Plus-/Minuspol und Masse (POS: Stromanschluss plus, NEG: Stromanschluss minus, GND: Masse)





Anleitung für den Kabelanschluss:



Nahaufnahme einer Karte

Beschreibung wird automatisch generiert



Kommunikationsanschlüsse:



  • Verbinden Sie zunächst das Sperrmassekabel mit Klemme 2.
  • Verbinden Sie die 12-V-Plusleitung mit Klemme 1.
  • Wählen Sie die Methode aus, die der Kommunikationsmethode des Wechselrichters im markierten Teil entspricht.
  • Wenn der Wechselrichter RS485 verwendet, verbinden Sie die RS485-Leitungen (A+, B-) mit den Klemmen 3 und 4. Wenn der Wechselrichter die CAN-Methode verwendet, schließen Sie die CAN-Leitungen (High, Low) an die Klemmen 5 und 6 an.

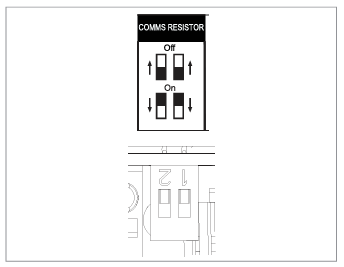

DIP-Schalter zum Einstellen des Kommunikationsabschlusswiderstands von Primär-/Sekundärpaketen



Ein Diagramm eines Kommunikationswiderstands

Beschreibung wird automatisch generiert

Senken Sie den DIP-Schalter (Communication Termination Resistor) für ein einzelnes Pack ganz nach unten.







Verwenden Sie den BMS-Port auf der Wechselrichterseite:

Eine Zeichnung einer Maschine

Beschreibung wird automatisch generiert

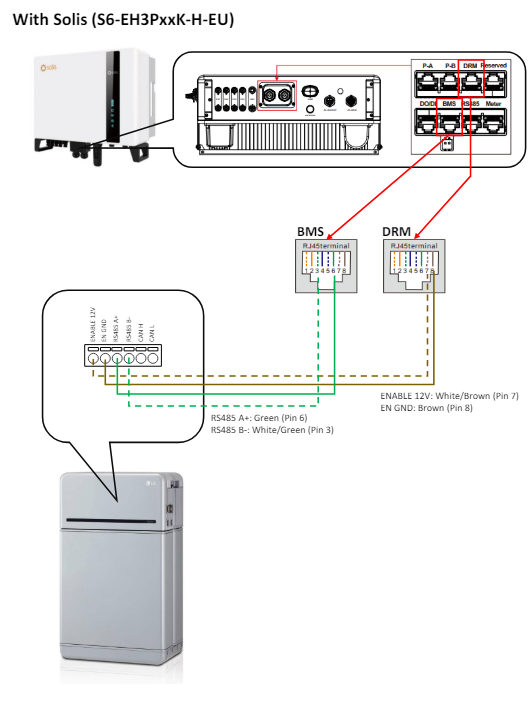

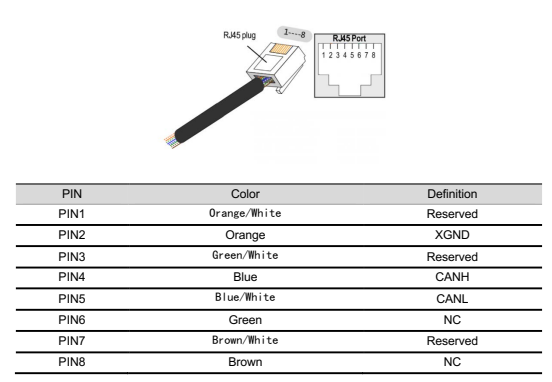

Verbinden Sie PINs entsprechend:



  • GND an PIN 2 aktivieren: Orange
  • RS485 B- auf PIN 3: Grün/Weiß
  • RS485 A+ auf PIN 6: Grün
  • Aktivieren Sie 12 V an PIN 7: Braun/Weiß



Ein Diagramm eines Schaltplans

Beschreibung wird automatisch generiert









NIEDERSPANNUNGSBATTERIEN:











BYD:

Batteriebox Premium – LVS & LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0





Anschlussplan:

Ein Diagramm eines Computernetzwerks

Beschreibung wird automatisch generiert

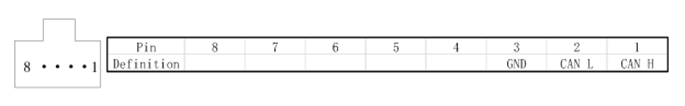

Pinbelegung für BYD-Batterien:



Eine Texttabelle mit schwarzem Text

Beschreibung wird automatisch mit mittlerer Zuverlässigkeit generiert














PylonTech:

Kraft-L1



Für diejenigen, die eine Verbindung zwischen einer Pylon Force L1-Batterie und Solis-Wechselrichtern herstellen möchten, finden Sie hier die Details zum Kommunikationsport auf der BMS-Seite:



Control Modul:



Ein weißes Papier mit schwarzem Text

Beschreibung wird automatisch generiert

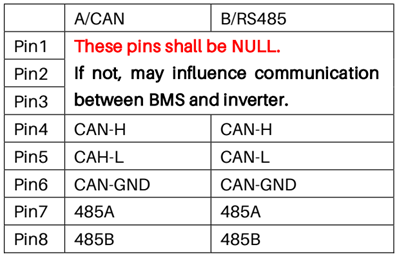

Definition des RJ45-Port-Pins



Eine Tabelle mit Zahlen und Buchstaben

Beschreibung wird automatisch generiert

Hinweis: Andere Pin müssen NULL sein, sonst kann dies die Kommunikation des Systems beeinflussen.





PylonTech:

5000 US-Dollar



Wenn Sie eine Pylon US5000-Batterie und Solis-Wechselrichter anschließen müssen:

HINWEIS: BITTE VERWENDEN SIE DAS VON PYLON MITGELIEFERTE CAN-KABEL



US5000 Frontplatte:







Ein Screenshot eines Telefons

Beschreibung wird automatisch generiert

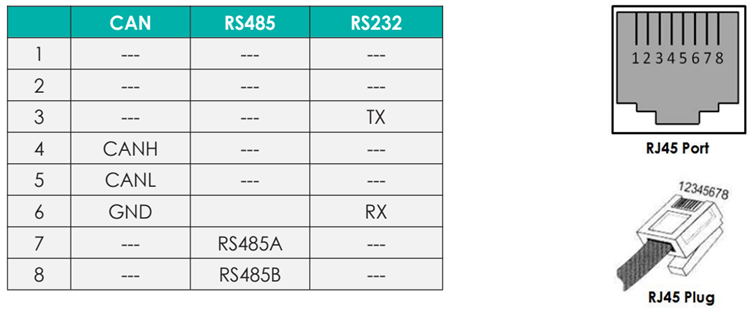

Definition des RJ45-Port-Pins



Ein weißes Papier mit schwarzem und rotem Text

Beschreibung wird automatisch generiert                        Nahaufnahme eines Computeranschlusses

Beschreibung wird automatisch generiert







Fuchs:

LV5200

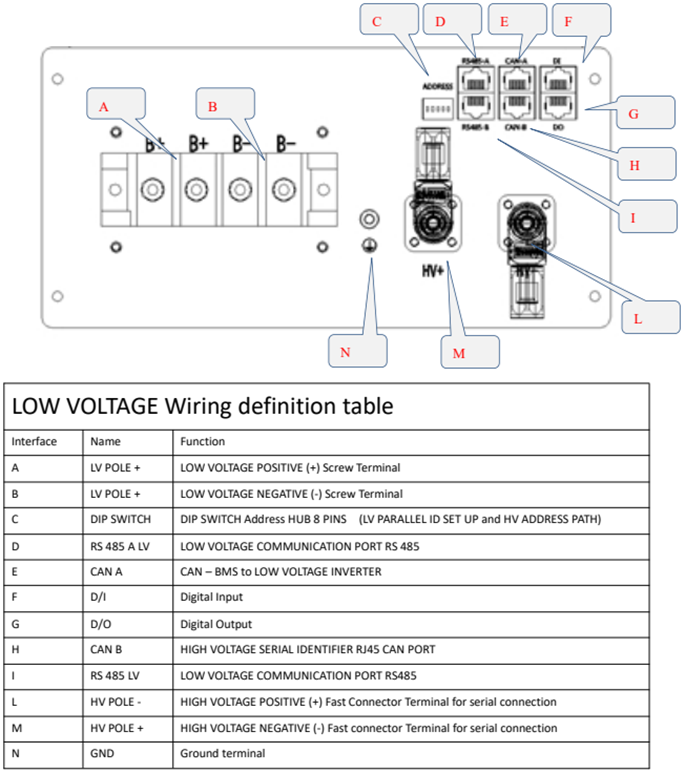

BMS-Schnittstelle:

Ein weißes rechteckiges Objekt mit schwarzem Text

Beschreibung wird automatisch generiert

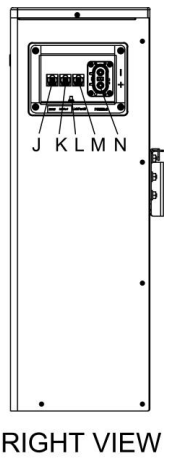

J: KANN

K: RS485

L: Erdungsschraube

M: LinkPort0

N: POWER-2

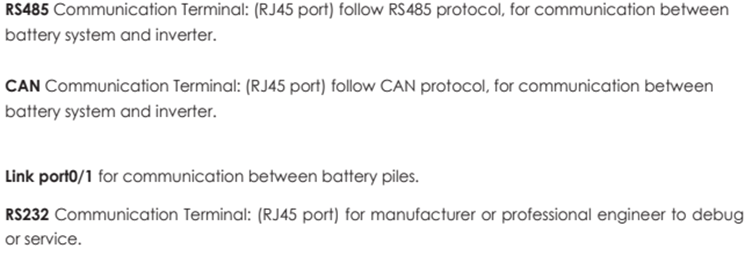

CAN / RS485 ist die Kommunikationsschnittstelle zum Wechselrichter. Die Schnittstelle ist wie folgt definiert:






DIP-Schalter





















LG Energy Lösungen:

Resu3.3, Resu 6.5, Resu10



Anschließen von Netzwerkkabeln:





Schließen Sie jedes Netzwerkkabel an den entsprechenden Netzwerkanschluss an. Verwenden Sie den Anschluss unten links für den ersten Akkupack, den unteren rechts für den zweiten Akkupack und den oberen für den Wechselrichter.



Konfigurieren des Akkupacks:





Entfernen Sie die Schalterabdeckung, indem Sie sie nach oben ziehen, um die Platine freizulegen.





Einstellungen für CAN-Bus-Pin:
















Puredrive:

PureStorage II Hybrid 5kWh



Verbindungsschnittstelle:





  1. Batterie<-->Wechselrichter-Stromkabel(+)
  2. Batterie<-->Wechselrichter-Stromkabel (-)
  3. Kommunikationskabel (nach oben)
  4. Kommunikationskabel (unten)
  5. Taste zum Zurücksetzen der Batterie
  6. DC-Isolator
  7. Erdungspunkt





Bitte verwenden Sie das mitgelieferte Kommunikationskabel





Schließen Sie die Kommunikationskabel wie unten gezeigt an. Stecken Sie den COM-Widerstand in die letzte Kommunikationsschnittstelle, die offen ist.

Bitte beachten Sie, dass auch bei einer Installation mit einer einzelnen Batterie oder einer Installation mit mehreren Batterien ein COM-Widerstand erforderlich ist, um das CAN-Bus-Signal zu verstärken.



8. Kommunikationskabel

9. COM Widerstand





COM-Widerstand einstecken Schutzkappe aufsetzen













Green Solutions Inc.:

Startseite E10



Um Ihre Green Solutions-Batterie mit Solis-Wechselrichtern zu verbinden, beachten Sie bitte die folgenden Einstellungen des Kommunikationsports auf der BMS-Seite:





Kommunikations-Terminals:











UZ Energie:

Power Lite



Batterie-Schnittstelle:





1: SOC-LED x4

2: Alarm-LED

3: LAUF-LED

4: Wähler

5: Kommunikationsanschluss RJ11 RS232 Zum oberen Gerät

6: Kommunikationsanschluss *2 RJ45 CAN auf PCS RS485 interne Verbindung

7: Setzen Sie das Waken-System vom Störungsstatus zurück

8: Trockener Kontakt

9: Ein-/Ausschalter

10: Port Negative x2 PSR6XAB Schwarz 5.7, 25 mm2

11: Port Positiv x2 PSR6XBB Orange 5.7, 25mm2

12: GND M6 gelb-grün, 10 AWG





Definition des RJ45-Anschlusses:





DOSE:

  • Pin 1: CAN-H
  • Pin 5: CAN-L
  • Pin 2, 3, 4, 6, 7: Öffner
  • Pin 8: GND




RS485:

  • Pin 1, 4, 5: Öffner
  • Pin 2, 7: RS485-A
  • Pin 3, 6: RS485-B
  • Pin 8: GND

RS232:

  • Pin 1, 2, 6: Öffner
  • Pin 3: BMS-Übertragung; Computer-Empfänger
  • Pin 4: BMS-Empfänger; Computer-Übertragung
  • Pin 5: GND













Weco:

5K3 EP / 4K4 LT




Batterie-Schnittstelle:




5K3 XP BEISPIEL

DIP-geschaltete werden alle auf OFF gestellt (00000000). Nur DIP des letzten Slaves muss anders eingestellt werden (00000100).




4K4 LT BEISPIEL

DIP-geschaltete werden alle auf OFF gestellt (00000000). Nur DIP des letzten Slaves muss anders eingestellt werden (00000100).







Der BMS CAN PIN OUT auf der Batterieseite ist für alle WeCo-Akkus gleich.

Der RJ45-Anschluss auf der Wechselrichterseite muss gecrimpt werden, um dem PIN-AUSGANG des Wechselrichters zu entsprechen








BITTE WERFEN SIE EINEN BLICK AUF DEN FOLGENDEN ARTIKEL FÜR EINE DETAILLIERTE ANLEITUNG, WIE SIE IHRE WECO BATTERIE MIT DEN SOLIS WECHSELRICHTERN VERBINDEN KÖNNEN

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en







Wir hoffen, dass sich diese Informationen zum Anschluss von Batterien an Wechselrichter als hilfreich erweisen. Wenn Sie weitere Fragen oder spezielle Batterieanforderungen haben, zögern Sie bitte nicht, sich an uns zu wenden. Wir sind hier, um Ihnen auf jede erdenkliche Weise zu helfen.
