 Ryšio prievadai akumuliatoriaus prijungimui

Kadangi švarių ir patikimų energijos sprendimų paklausa ir toliau auga, "Solis" keitiklių suderinamumas su skirtingų gamintojų baterijomis tapo pagrindiniu rūpesčiu ieškantiems universalių ir efektyvių energijos kaupimo sprendimų. Šiame straipsnyje mes įsigilinsime į įvairius metodus ir svarstymus, kaip sklandžiai sujungti Solis keitiklius su kelių gamintojų baterijomis, suteikiant jums galimybę pritaikyti energijos kaupimo sistemą pagal savo unikalius reikalavimus.

Jei norite prijungti akumuliatorių su "Solis" keitikliais, keitiklio pusėje esantys ryšio prievadai  yra tokie:

CAN-H (valdiklio srities tinklas aukštas) ant 4 kaiščio (mėlyna)

CAN-L (valdiklio srities tinklas žemas) ant 5 kaiščio (mėlyna / balta)

Kai reikia suprasti jūsų baterijų CAN ryšio informaciją, rekomenduojame remtis kiekvieno gamintojo pateiktais atskirais akumuliatorių vadovais. Skirtingi akumuliatorių gamintojai gali turėti unikalias CAN ryšio specifikacijas ir reikalavimus, todėl labai svarbu susipažinti su konkrečia jūsų naudojamų baterijų dokumentacija.

Suprantame, kad tai gali būti šiek tiek sudėtinga, tačiau sudarėme kelių akumuliatorių gamintojų bendravimo ryšio detalių sąrašą, kad jums padėtų.

Aukštoji įtampa (S6-EH3P(5-10)K-H-EU ir RHI-3P(5-10)K-HVES-5G įrenginiams):

(Spustelėkite nuorodas)

1. BYD (Battery-Box-Premium - HVS/HVM)
2. Pilonas (jėga-H2)
3. Soluna (modulis 10K Pack HV)
4. Weco (WeCo5K3-LV-HV)
5. Dyness (bokštų serija)
6. "LG Energy Solutions" ("Resu 10H Prime")

Žema įtampa (RHI-(3-4.6)K-48ES-5G, S5-EH1P(3-6)K-L ir S6-EA1P(3.6-6)K-L įrenginiams):

(Spustelėkite nuorodas)

1. BYD ("Battery-Box-Premium" - LVS / LVM)
2. Pilonas (jėga-L1)
3. Pilonas (US5000)
4. Lapė (LV5200)
5. "LG Energy Solutions" (Resu3.3, Resu 6.5, Resu10)
6. Puredrive (PureStorage II Hybrid 5kWh)
7. Ekologiški sprendimai (Pagrindinis puslapis E10)
8. "UZ Energy" ("Power Lite")
9. WeCo (5K3 XP/4K4 LT)

AUKŠTOS ĮTAMPOS BATERIJOS:

BYD:

Baterijų dėžutės priemoka - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

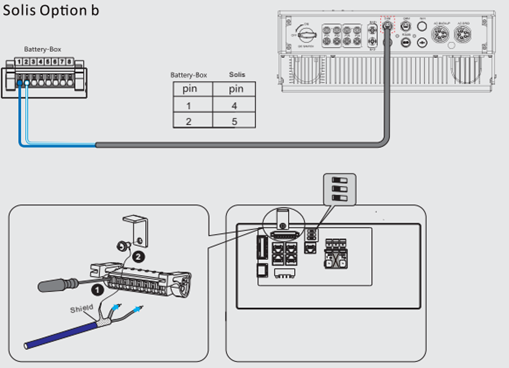

Jei norite prijungti BYD akumuliatorių su Solis keitikliais, ryšio prievadai keitiklio ir BMS pusėse yra tokie:

CAN-H (valdiklio srities tinklas aukštas) ant 1 kaiščio (mėlyna)

CAN-L (valdiklio srities tinklas žemas) ant 2 kaiščio (mėlyna / balta)

"PylonTech":

Jėga-H2

Jei norite prijungti "Pylon" akumuliatorių su "Solis" keitikliais, ryšio prievadai BMS pusėje yra tokie:

BMS:

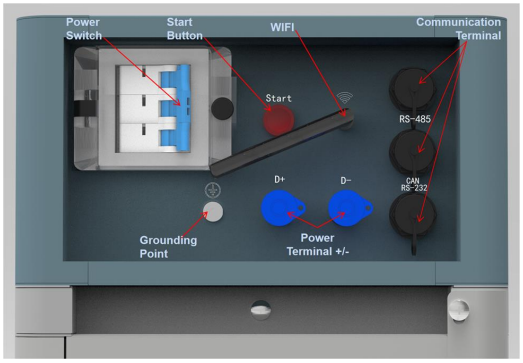

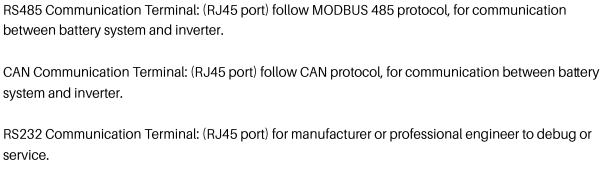

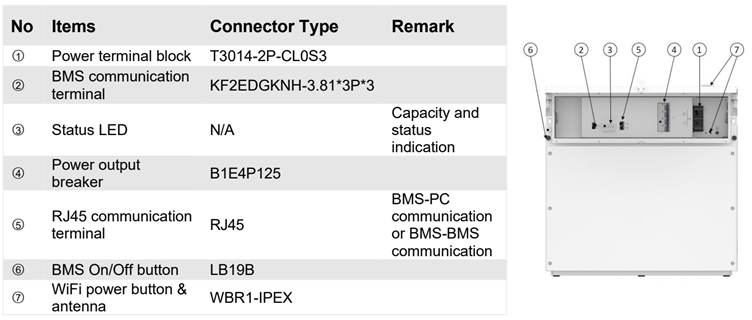

Ryšio terminalai:

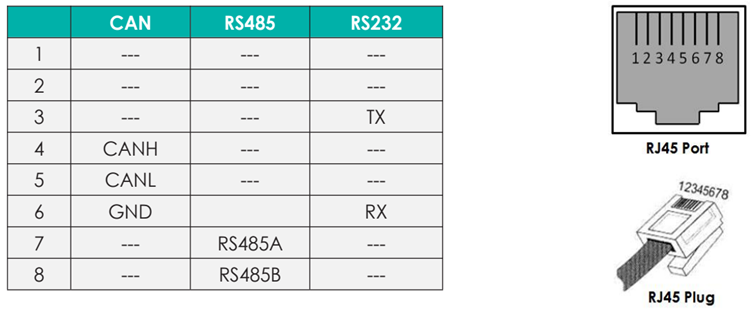

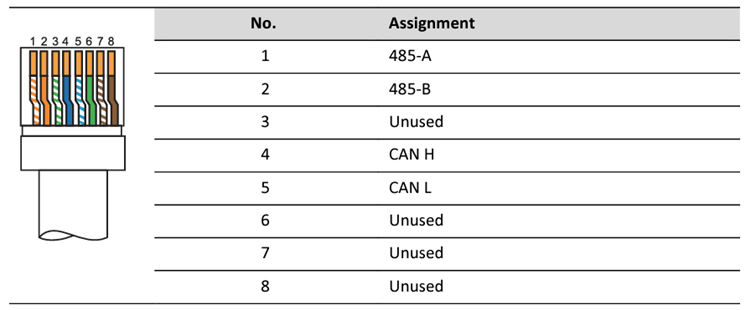

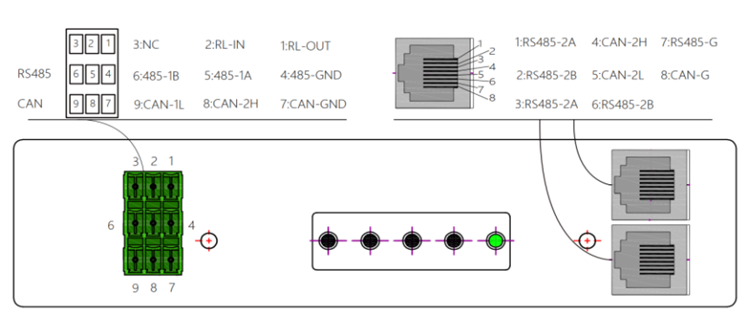

RJ45 prievado kaiščio apibrėžimas

CAN-H (valdiklio srities tinklas aukštas) ant 4 kaiščio (mėlyna)

CAN-L (valdiklio srities tinklas žemas) ant 5 kaiščio (mėlyna / balta)

Soluna:

Modulis 10K Pack HV

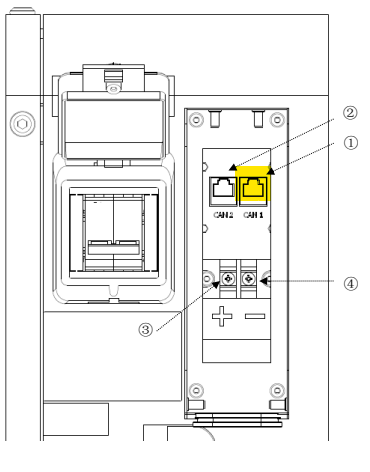

BMS:

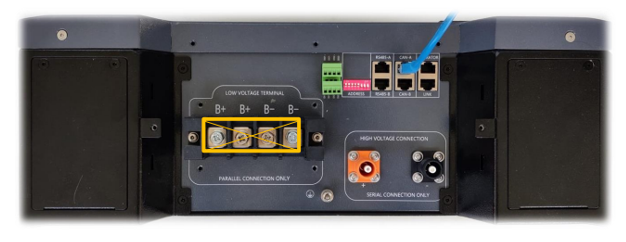

Įsitikinkite, kad naudojate tinkamą COM prievadą (CAN 1 prievadą)

"Soluna" akumuliatoriaus CAN ryšio sąsaja yra tokia:

CAN 1 prievadas keitiklio ryšiui

WECO:

WeCo5K3-LV-HV ir HV BOX XP

Užmezgant ryšį tarp "Weco" akumuliatoriaus ir "Solis" keitiklių, ryšio prievadai BMS pusėje sukonfigūruoti taip:

RJ45 prievadas, atitinkantis CAN magistralės kaiščio apibrėžtį

PERŽIŪRĖKITE ŠĮ STRAIPSNĮ, KURIAME RASITE IŠSAMIĄ INSTRUKCIJĄ, KAIP PRIJUNGTI "WECO" AKUMULIATORIŲ SU "SOLIS" KEITIKLIAIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Dyness:

Bokštų serija

Jei norite susieti "Dyness Tower" akumuliatorių su "Solis" keitikliais, čia yra ryšio prievado specifikacijos BMS pusėje:

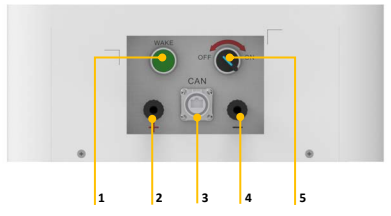

BMS sąsaja:

1: maitinimo / pažadinimo mygtukas

2: Akumuliatoriaus ryšys teigiamas

3: CAN ryšio prievadas

4: akumuliatoriaus jungtis neigiama

5: Įjunkite jungiklį

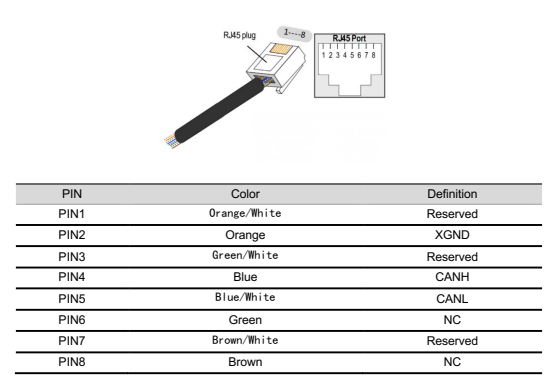

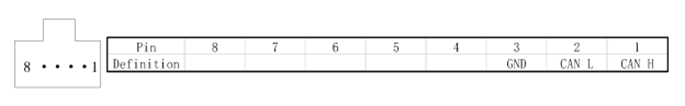

CAN ryšio smeigtuko apibrėžimas:

"LG Energy Solutions":

Resu 10H Prime

Kabelių jungtys:

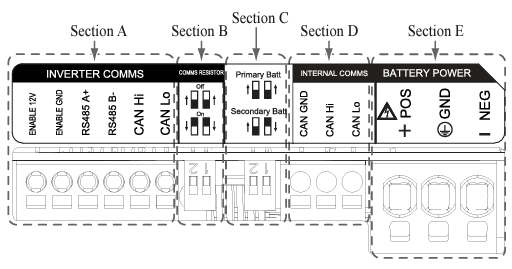

Kabelio konfigūracija:

A skirsnis:

Inverterio ryšio prievadai, įskaitant CAN / RS485 ir įgalinimo linijas.

B skirsnis:

DIP jungiklis ryšio nutraukimo rezistoriui nustatyti.

C skirsnis:

DIP jungiklis pirminiams / antriniams paketams nustatyti.

D skirsnis:

Nejunkite vidinių ryšio prievadų

E skirsnis:

Akumuliatoriaus maitinimo prievadai, įskaitant teigiamą / neigiamą polių ir įžeminimą (EKS: maitinimo gnybtas plius, NEG: maitinimo gnybtas minus, GND: įžeminimas)

Kabelio prijungimo vadovas:

Ryšio prievadai:

• Pirmiausia prijunkite įjungimo įžeminimo laidą prie 2 terminalo.
• Prijunkite įgalinimo 12 V teigiamą liniją prie 1 terminalo.
• Pasirinkite metodą, kuris atitinka keitiklio ryšio būdą pažymėtoje dalyje.
• Jei keitiklis naudoja RS485, prijunkite RS485 (A+, B-) linijas prie 3 ir 4 gnybtų. Jei keitiklis naudoja CAN metodą, prijunkite CAN (aukštas, žemas) linijas prie 5 ir 6 gnybtų.

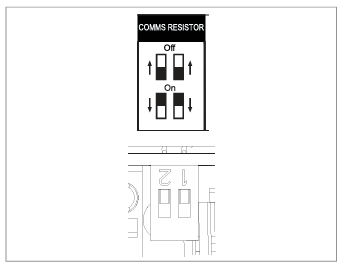

DIP jungiklis pirminio / antrinio paketo ryšio nutraukimo rezistoriui nustatyti

Nuleiskite DIP jungiklį (ryšio nutraukimo rezistorių) žemyn žemyn, kad gautumėte vieną pakuotę.

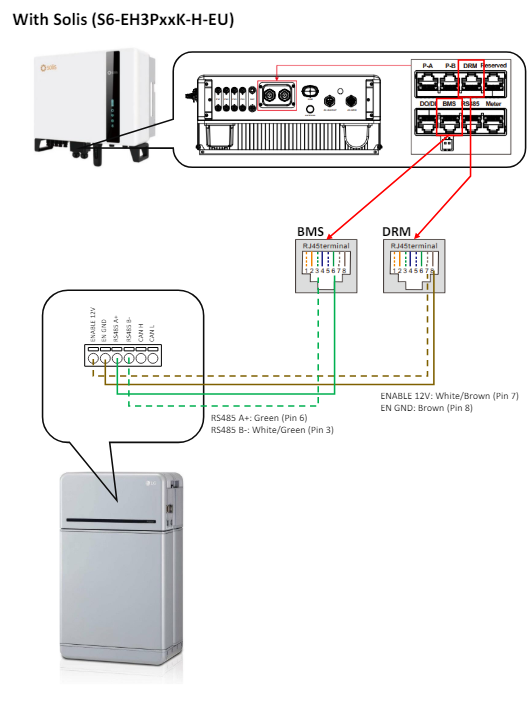

Naudokite BMS prievadą keitiklio pusėje:

Atitinkamai prijunkite PIN kodus:

• Įgalinti GND 2 PIN kodo: oranžinė
• RS485 B- ant PIN 3: žalia/balta
• RS485 A+ ant 6 PIN kodo: žalia
• Įjungti 12 V 7 PIN kodą: ruda / balta

ŽEMOS ĮTAMPOS BATERIJOS:

BYD:

"Battery Box Premium" – LVS &; LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

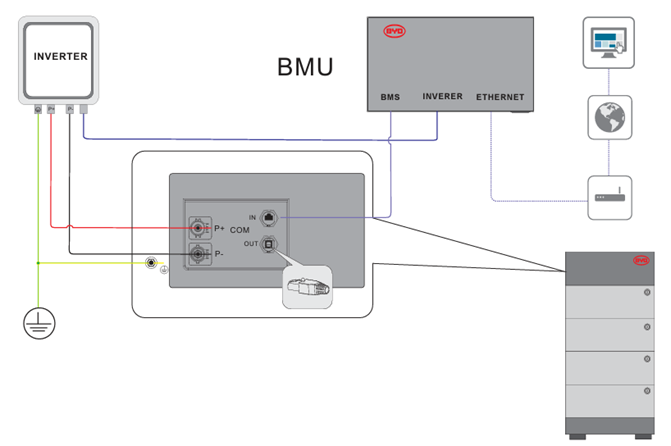

Prijungimo schema:

BYD akumuliatorių prisegimo prisegimas:

"PylonTech":

Jėga-L1

Tiems, kurie siekia užmegzti ryšį tarp "Pylon Force L1" akumuliatoriaus ir "Solis" keitiklių, čia yra ryšio prievado informacija BMS pusėje:

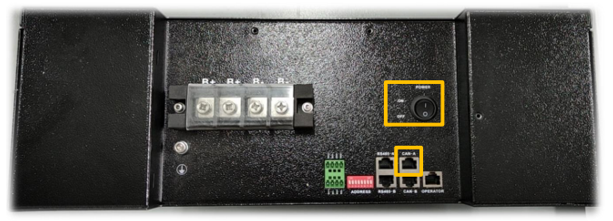

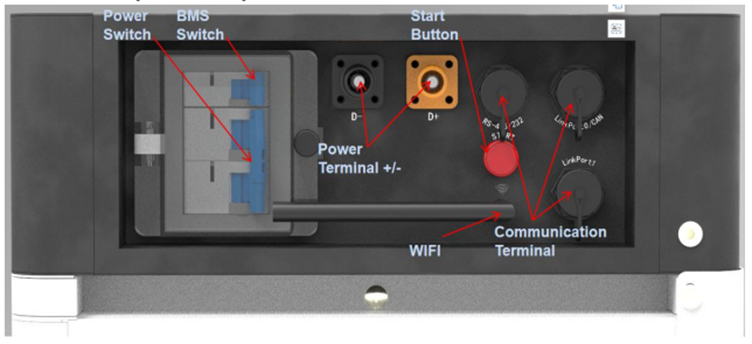

Contol modulis:

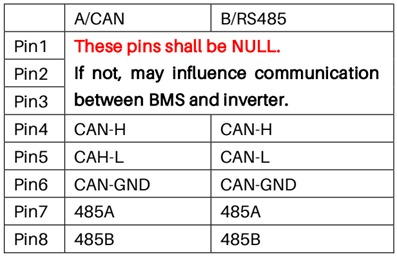

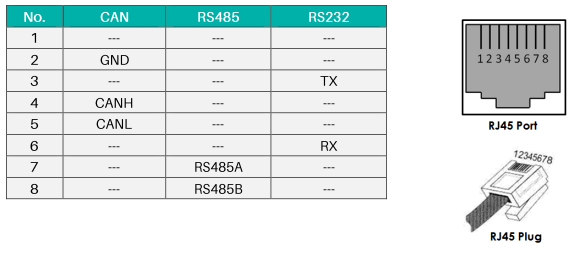

RJ45 prievado kaiščio apibrėžimas

Pastaba: Kitas PIN turi būti NULL, jei ne, tai gali turėti įtakos sistemos ryšiui.

"PylonTech":

US5000

Jei jums reikia prijungti "Pylon US5000" akumuliatorių ir "Solis" keitiklius:

PASTABA: NAUDOKITE "PYLON" PATEIKTĄ CAN KABELĮ

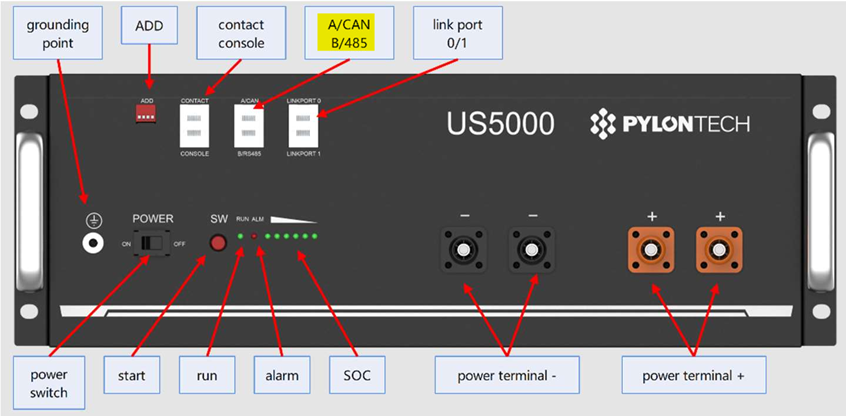

US5000 priekinis skydelis:

RJ45 prievado kaiščio apibrėžimas

Lapė:

LV5200

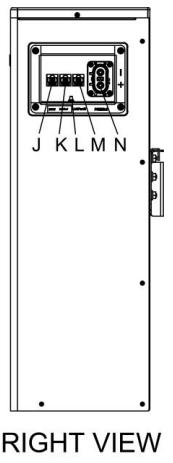

BMS sąsaja:

J: GALI

K: RS485

L: įžeminimo varžtas

M: LinkPort0

N: GALIA-2

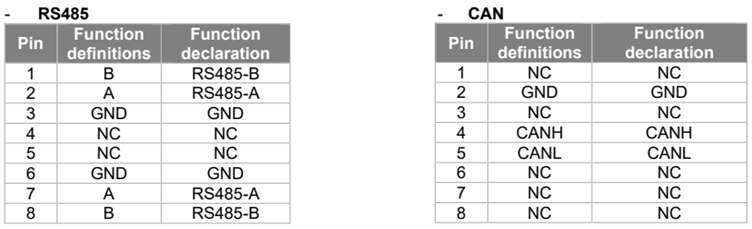

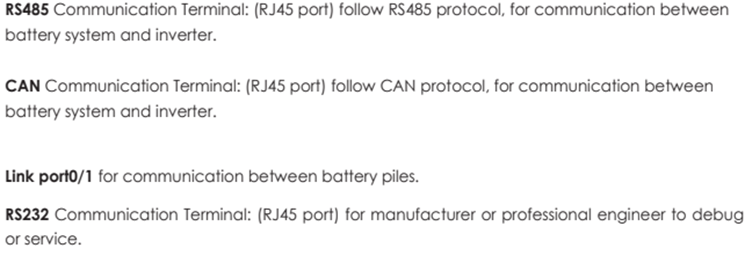

CAN / RS485 yra ryšio sąsaja su keitikliu. Sąsaja apibrėžiama taip:

Panardinimo jungikliai

"LG Energy Solutions":

Resu3.3, Resu 6.5, Resu10

Tinklo kabelių prijungimas:

Prijunkite kiekvieną tinklo kabelį prie atitinkamo tinklo prievado. Pirmajam akumuliatoriui naudokite prievadą, esantį apatiniame kairiajame kampe, antrajam akumuliatoriui – apatinį dešinįjį, o inverteriui – viršutinį prievadą.

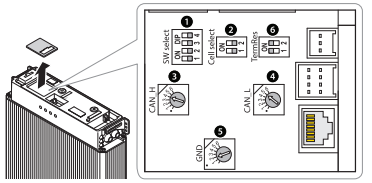

Akumuliatoriaus įkrovos konfigūravimas:

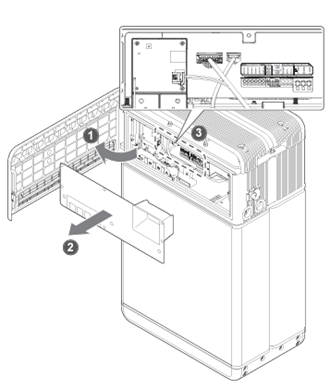

Nuimkite jungiklio dangtelį, patraukdami jį aukštyn, kad atidengtumėte plokštę.

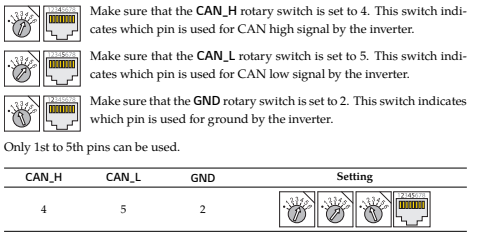

CAN magistralės PIN nustatymai:

Puredrive:

PureStorage II Hybrid 5kWh

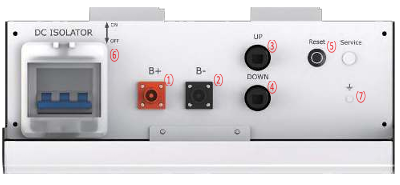

Ryšio sąsaja:

1. Akumuliatoriaus< > keitiklio maitinimo kabeliai (+)
2. Akumuliatoriaus<-->Inverterio maitinimo kabeliai (-)
3. Ryšių kabeliai(aukštyn)
4. Ryšių kabeliai (žemyn)
5. Akumuliatoriaus atstatymo mygtukas
6. DC izoliatorius
7. Įžeminimo taškas

Naudokite pateiktą ryšio kabelį

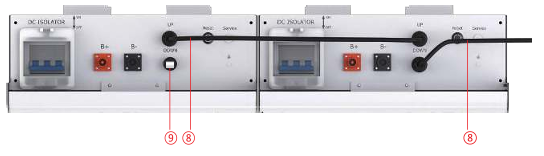

Prijunkite ryšio kabelius, kaip parodyta toliau. Prijunkite COM rezistorių prie paskutinės atviros ryšio sąsajos.

Atminkite, kad net ir įdėjus vieną akumuliatorių arba kelias baterijas, COM rezistorius reikalingas CAN magistralės signalui sustiprinti.

8. Ryšio kabelis

9. COM rezistorius

Prijunkite COM rezistorių Uždėkite apsauginį dangtelį

Green Solutions Inc.:

Pagrindinis E10

Norėdami sujungti "Green solutions" akumuliatorių su "Solis" keitikliais, atkreipkite dėmesį į šiuos ryšio prievado nustatymus BMS pusėje:

Ryšio terminalai:

"UZ Energy":

"Power Lite"

Baterijos sąsaja:

1: SOC LED x4

2: Signalizacijos šviesos diodas

3: RUN LED

4: Rinkiklis

5: Ryšio prievadas RJ11 RS232 į viršutinę mašiną

6: Ryšio prievadas * 2 RJ45 CAN į PCS RS485 vidinė jungtis

7: iš naujo nustatykite Waken sistemą iš gedimo būsenos

8: sausas kontaktas

9: maitinimo įjungimo / išjungimo jungiklis

10: prievadas Neigiamas x2 PSR6XAB Juoda 5.7, 25 mm2

11: prievadas teigiamas x2 PSR6XBB oranžinė 5.7, 25mm2

12: GND M6 geltonai žalia, 10 AWG

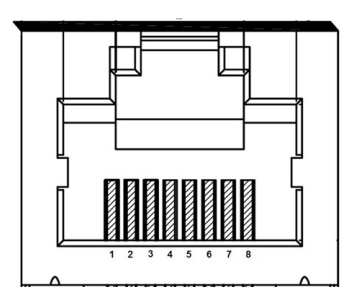

RJ45 uosto apibrėžimas:

GALĖTI:

• 1 kaištis: CAN-H
• 5 kaištis: CAN-L
• 2, 3, 4, 6, 7 kaištis: NC
• 8 kaištis: GND

RS485:

• 1, 4, 5 kaištis: NC
• 2, 7 kaištis: RS485-A
• 3, 6 kaištis: RS485-B
• 8 kaištis: GND

RS232:

• 1, 2, 6 kaištis: NC
• 3 kaištis: BMS perdavimas; Kompiuterio imtuvas
• 4 kaištis: BMS imtuvas; Kompiuterio perdavimas
• 5 kaištis: GND

WeCo:

5K3 XP / 4K4 LT

Baterijos sąsaja:

5K3 XP PAVYZDYS

DIP perjungimas yra nustatytas visas IŠJUNGIMAS (00000000). Tik paskutinio vergo DIP turi būti nustatytas kitaip (00000100).

4K4 LT PAVYZDYS

DIP perjungimas yra nustatytas visas IŠJUNGIMAS (00000000). Tik paskutinio vergo DIP turi būti nustatytas kitaip (00000100).

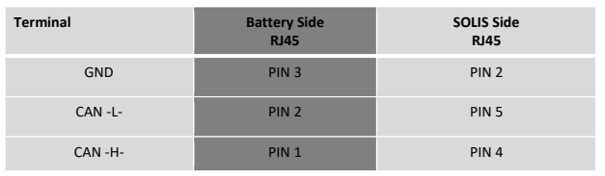

BMS GALI PRISEGTI akumuliatoriaus pusėje yra tas pats bet kuriai "WeCo" baterijai.

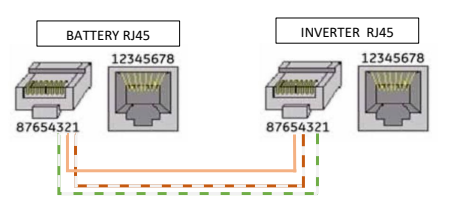

RJ45 gnybtas keitiklio pusėje turi būti užspaustas, kad atitiktų keitiklio PIN OUT

PERŽIŪRĖKITE ŠĮ STRAIPSNĮ, KURIAME RASITE IŠSAMIĄ INSTRUKCIJĄ, KAIP PRIJUNGTI "WECO" AKUMULIATORIŲ SU "SOLIS" KEITIKLIAIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Tikimės, kad ši informacija apie baterijų prijungimą prie keitiklių bus naudinga. Jei turite daugiau klausimų ar konkrečių akumuliatoriaus reikalavimų, nedvejodami susisiekite su mumis. Esame čia, kad padėtume jums visais įmanomais būdais.
