Vietinio HMI/DSP naujinimo procedūra

Norint užtikrinti optimalų "Solis" keitiklio veikimą, kartais būtina reguliariai atnaujinti programinę-aparatinę įrangą. Šie atnaujinimai pagerina funkcionalumą, pašalina klaidas ir pagerina bendrą jūsų saulės sistemos efektyvumą. Nors "Solis" gali nuotoliniu būdu atlikti programinės aparatinės įrangos atnaujinimus per savo "SolisCloud" platformą, yra situacijų, kai reikia atnaujinti vietinę programinę-aparatinę įrangą. Taip gali nutikti, jei nepavyksta nuotoliniu būdu atnaujinti arba jei jūsų saulės elektrinė neprijungta prie "SolisCloud".

Šiame straipsnyje paaiškinsime, kaip atlikti vietinį "Solis" keitiklio programinės aparatinės įrangos atnaujinimą. Apžvelgsime žingsnis po žingsnio procesą, taip pat pateiksime trikčių šalinimo patarimų, kad užtikrintume sėkmingą atnaujinimą. Nesvarbu, ar esate patyręs saulės energijos profesionalas, ar naujas saulės sistemos savininkas, šis vadovas suteiks jums žinių, kad "Solis" keitiklis veiktų geriausiai, net jei debesis nėra pasirinkimas.

Turinys:

• Reikalavimus
• DSP naujinimas (išskyrus S6 seriją (USB prievadas)
• HMI naujinimas (išskyrus S6 seriją (USB prievadą)
• HMI atnaujinimas – ekranas / ekranas užšaldytas
• EPM3-5G-PLIUS
• Trikčių šalinimo patarimai

Reikalavimus:

1: Atnaujinkite "Stick":

Susisiekite su "Solis" palaikymo komanda, jei dar neturite "Update stick". (Atkreipkite dėmesį, kad lazdelės bus siunčiamos tik montuotojams, o ne galutiniams klientams / sistemų savininkams.)

2: Programinės įrangos failai:

Susisiekite su mūsų "Solis" palaikymo linija. Mes pateiksime jums programinės įrangos failus. Turėsime žinoti dabartinę jūsų įrenginio programinės aparatinės įrangos versiją.

3: USB atmintinė:

Įsitikinkite, kad lazda tuščia, FAT32 formatas, jei įmanoma, nėra metalinio korpuso

4: Ryšio kabelis / adresų rinkinys

Patikrinkite, ar neprijungti ryšio kabeliai.  Taip pat patikrinkite, ar keitiklyje adresas nustatytas į 1.

PASTABA: Jei jums reikia atlikti abu, HMI ir DSP naujinimą savo keitiklyje, rekomenduojame atlikti DSP naujinimą prieš HMI naujinimą.

DSP naujinimas

Suderinami modeliai:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + daugiau

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Procedūra:

1: Paimkite jums pateiktus failus ir padėkite juos į USB atmintinę

 > Vienas failas pavadintas 28062API.bin (šis failas niekada nepasikeis)

 > Vienas failas pavadintas 28062APP.bin (tai yra konkretus keitiklio failas)

 Jei failas nėra pavadintas 28062APP.bin pervardykite jį.

Įsitikinkite, kad failas nėra suglaudintas.  Jei jis yra ištraukite.

Įsitikinkite, kad failo nėra USB atmintinės aplanke.

Įsitikinkite, kad USB diske nėra kitų failų

Pavyzdžiui:

2: Įdėkite USB į programinės aparatinės įrangos atnaujinimo įrankį ir įdėkite į keitiklio 4 kontaktų žalią prievadą.

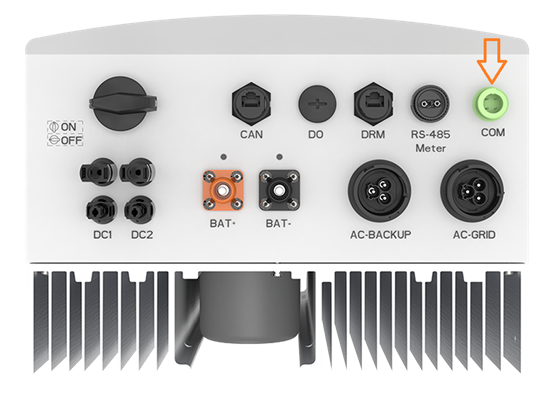

Pastaba: Pavyzdinis vaizdas yra 1 fazės RHI serija. COM prievadas daugumoje keitiklių yra identiškas. (Išskyrus mūsų S6 seriją, kuri turi USB jungtį)

3: Programinės aparatinės įrangos atnaujinimo įrankis turėtų užsidegti RAUDONAI ir ŽALIAI, kaip parodyta paveikslėlyje.

4: Eikite į Išplėstiniai nustatymai - slaptažodis 0010 - eikite į DSP naujinimą

5: Patikrinkite versiją

6: pasirinkti ENTER DSP naujinime.

7: "SPUSTELĖKITE" mygtuką, esantį programinės aparatinės įrangos atnaujinimo įrankio atsarginėje kopijoje. Patikrinkite, ar mirksi žalia lemputė (su kai kuriais keitikliais išgirsite, kaip įsijungia ventiliatoriai)

SVARBU: Patikrinkite, ar greitai mirksi žalia lemputė, tada pakeiskite į lėtą blykstę. Lėtas mirksėjimas reiškia, kad keitiklis ir atnaujinimo įrankis užmezgė ryšį.

Gali praeiti šiek tiek laiko, kol atnaujinimas bus baigtas, todėl būkite kantrūs.

8: Kai programinė įranga bus baigta, pamatysite, kad vienintelė RAUDONA lemputė yra kieta.

SVARBU: Po kurio laiko žalia šviesa turėtų vėl užsidegti. Būkite kantrūs, nes tai gali užtrukti. Jei po kurio laiko žalia lemputė neužsidega, tai reiškia, kad keitiklis nesiėmė atnaujinimo. Tokiu atveju pabandykite dar kartą įkelti naujinimą.

9: DSP naujinime patikrinkite, ar versija pasikeitė. (Eikite į išplėstinius nustatymus - slaptažodis 0010 - DSP naujinimas)

Kai kuriais atvejais svarbu iš naujo paleisti keitiklį. Jei atnaujinta programinės aparatinės įrangos versija nerodoma keitiklyje, iš naujo paleiskite sistemą ir patikrinkite dar kartą.

HMI atnaujinimas

Suderinami modeliai:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + daugiau

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Failo vardo diagrama:

• Solis-mini-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-vienfazis-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Tik "Solis-Single Phase-5G" HMI_WIFI.bin
• Solis-3P(3-20)K-4G tik HMI.bin
• Solis-3P(5-10)K-LVHMI.bin tik
• Solis-3P(15-20)K-LV HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Tik Solis-(25-50)K-5G HMI.bin
• Solis-(80-110)K-5G tik HMI.bin
• Tik "Solis-125K-EHV-5G" HMI.bin
• Tik "Solis-255K-EHV-5G" HMI.bin
• Tik RAI-3K-48ES-5G HMI.bin
• (3-5) Q-48 Ys Hami.bin ≤ 15 - Hami_Wafi šiukšliadėžė 20 ≥
• RHI-(3-6)K-48ES-5G TIK HMI_WIFI.bin
• Tik RHI-3P (5-10K-HVES-5G HMI.bin
• EPM Plus HMI_WIFI.bin

Procedūra:

1: Paimkite jums pateiktą failą ir įdėkite juos į USB atmintinę. Vienintelis failas, reikalingas ant lazdelės, yra pavadintas HMI.bin arba HMI_WIFI.bin - Žiūrėkite aukščiau pateiktą lentelę, kaip jį pavadinti. Įsitikinkite, kad failas nėra suglaudintas.  Jei taip, ištraukite jį.

2: Įdėkite USB į programinės įrangos atnaujinimo įrankį ir įdėkite į keitiklį 4 kontaktų žalią prievadą.

3: Programinės aparatinės įrangos atnaujinimo įrankis turėtų užsidegti RAUDONAI ir ŽALIAI, kaip parodyta paveikslėlyje.

4: Eikite į Išplėstiniai nustatymai - slaptažodis 0010 - eikite į HMI naujinimą. Patikrinkite dabartinę HMI versiją.

5: Eikite į Programinės aparatinės įrangos atnaujinimo įrankis ir paspauskite ir palaikykite mygtuką gale, kol užsidegs visos 3 lemputės, kaip parodyta žemiau, tada atleiskite. RAUDONA, ŽALIA ir GELTONA turi būti apšviesti kietai.

6: Išplėstiniai nustatymai - slaptažodis 0010 - eikite į HMI naujinimą - pasirinkite ENTER, kad pereitumėte į atnaujinimo režimą

7: "SPUSTELĖKITE" mygtuką, esantį programinės aparatinės įrangos atnaujinimo įrankio atsarginėje kopijoje. Patikrinkite, ar mirksi žalios ir geltonos lemputės.

SVARBU: Patikrinkite, ar greitai mirksi žalia lemputė, tada pakeiskite į lėtą blykstę. Lėtas mirksėjimas reiškia, kad keitiklis ir atnaujinimo įrankis užmezgė ryšį.

Gali praeiti šiek tiek laiko, kol atnaujinimas bus baigtas, todėl būkite kantrūs.

8: Kai programinė įranga bus baigta, pamatysite, kad visi 3 šviesos diodai taps kieti.

PASTABA: Jei dega tik raudona lemputė, tai reiškia, kad keitiklis neatnaujino.

9: "HMI Update" patikrinkite, ar versija pasikeitė. (Išplėstiniai nustatymai - slaptažodis 0010 - eikite į HMI naujinimą)

Kai kuriais atvejais svarbu iš naujo paleisti keitiklį. Jei atnaujinta programinės aparatinės įrangos versija nerodoma keitiklyje, iš naujo paleiskite sistemą ir patikrinkite dar kartą.

HMI atnaujinimas

(Užšalęs ekranas / vaizduoklis)

Informacija:

HMI atkūrimas turėtų būti atliekamas, kai nepavyko atnaujinti HMI programinės aparatinės įrangos ir keitiklių HMI ekranas buvo tuščias su juodais blokais. Taip gali atsitikti, kai naudojama neteisinga programinė įranga arba bandoma atlikti netinkamą procedūrą. Patikrinkite, ar teisinga integruotos programinės įrangos versija ir taikyta procedūra.

Video:

Peržiūrėkite mūsų vaizdo įrašą, kuriame paaiškinama procedūra, kaip atkurti ekraną / ekraną, jei sugadintas HMI

Procedūra:

1: Patikrinkite, ar keitiklio modeliui buvo naudojama teisinga programinės įrangos versija.

2: Įsitikinkite, kad visi kiti COM kabeliai ir įrenginiai buvo atjungti ir atjungti.

3: Atlikite greitą formatavimą USB atmintinėje.

4: Pervardykite HMI programinės aparatinės įrangos failą pagal failo vardo diagramą.

5: Nukopijuokite HMI failą į USB diską.

6: Išjunkite keitiklį, išjungdami nuolatinės ir kintamosios srovės maitinimą keitikliui.

7: Prijunkite USB diską prie "Solis Upgrade" atmintinės USB prievado.

8: Įkiškite atnaujinimo lazdelę į žalią keitiklio 4 kontaktų COM kištuką.

9: Įjunkite keitiklį naudodami nuolatinės srovės PV maitinimą.

10: Įjunkite keitiklį į HMI atkūrimo režimą laikydami nuspaudę mygtuką Escape + Up + Enter vienu metu, kai įjungtas raudonas šviesos diodas. Paspauskite mygtukus kelias sekundes, kol žalias šviesos diodas sumirksės bent 4 kartus.

Turi užsidegti RAUDONAS ir ŽALIAS šviesos diodas ant atnaujinimo lazdelės.

11: Laikykite nuspaudę ir paspauskite atstatymo mygtuką ant Solis atnaujinimo lazdelės, kol įsijungs RED, GREEN &; YELLOW ŠVIESOS DIODAI.

12: Kai visi šviesos diodai bus įjungti, greitai paspauskite "Solis" programinės aparatinės įrangos atnaujinimo lazdelės atstatymo mygtuką ir šviesos diodai pradės mirksėti labai greitai, kad būtų galima pradėti, o vėliau - lėčiau.

13: Kai programinė įranga bus baigta, pamatysite, kad visi 3 šviesos diodai taps kieti.

EPM3-5G-PLIUS

Failo vardo diagrama:

• EPM Plus - HMI.bin

Procedūra:

Vietinio "Export Power Manager" (EPM) atnaujinimo procesas šiek tiek skiriasi nuo keitiklių atnaujinimo. Norėdami susipažinti su konkrečia EPM atnaujinimo procedūra, spustelėkite nuorodą: EPM – vietinis atnaujinimas SOP

Trikčių šalinimo patarimai:

1. Įsitikinkite, kad jūsų USB neturi metalinio korpuso.  Buvo žinoma, kad tai sukelia problemų dėl naujinimo.
2. Įsitikinkite, kad jūsų USB yra naujesnio stiliaus USB ir nenaudoja senos failų sistemos
3. Įsitikinkite, kad failai yra teisingi (90 % atvejų tai yra failo problema). Jei manote, kad galite turėti neteisingą failą, susisiekite su "Solis" paslauga, kad gautumėte kitą programinės aparatinės įrangos failą.
4. Įsitikinkite, kad neturite užkabintos išorinės komunikacijos.
   • Pavyzdžiui, jei turite keitiklį su RS485 ryšiu ir atnaujinate per žalią prievadą, gali įvykti ryšio gedimas ir naujinimas bus sugadintas.
5. Įsitikinkite, kad inverterio adresas nustatytas į 1 (HMI atnaujinimui)
6. Įsitikinkite, kad jūsų žalias prievadas veikia (patikrinkite, ar prievade yra 1.7 VDC įtampos patikrinimas.  Jei prievadas rodo keistą įtampą, naujinimas niekada neveiks.

• RAUDONA = +5 voltai DC = 1 kaištis
• JUODA = -5 voltai DC = 2 kaištis
• GELTONA = +RS 485 = 3 KAIŠTIS
• MĖLYNA = -RS 485 = 4 kaištis
