Procedura lokalnej aktualizacji HMI/DSP

Aby zapewnić optymalną wydajność falownika Solis, czasami niezbędne są regularne aktualizacje oprogramowania układowego. Te aktualizacje zwiększają funkcjonalność, usuwają błędy i poprawiają ogólną wydajność układu słonecznego. Chociaż Solis może zdalnie przeprowadzać aktualizacje oprogramowania układowego za pośrednictwem platformy SolisCloud, istnieją sytuacje, w których konieczna staje się lokalna aktualizacja oprogramowania układowego. Może się to zdarzyć, jeśli zdalna aktualizacja nie powiedzie się lub jeśli Twoja elektrownia słoneczna nie jest podłączona do SolisCloud.

W tym artykule przeprowadzimy Cię przez procedurę wykonywania lokalnej aktualizacji oprogramowania układowego w falowniku Solis. Omówimy proces krok po kroku, a także udzielimy porad dotyczących rozwiązywania problemów, aby zapewnić pomyślną aktualizację. Niezależnie od tego, czy jesteś doświadczonym profesjonalistą w dziedzinie energii słonecznej, czy nowym właścicielem systemu fotowoltaicznego, ten przewodnik wyposaży Cię w wiedzę, która pozwoli Ci utrzymać falownik Solis w jak najlepszym stanie, nawet gdy chmura nie jest opcją.

Spis treści:

• Wymagania
• Aktualizacja DSP (z wyjątkiem serii S6 (port USB)
• Aktualizacja HMI (z wyjątkiem serii S6 (port USB)
• Aktualizacja HMI – ekran / wyświetlacz zamrożony
• EPM3-5G-PLUS
• Wskazówki dotyczące rozwiązywania problemów

Wymagania:

1: Drążek aktualizacji:

Skontaktuj się z pomocą techniczną Solis, jeśli nie masz jeszcze kija aktualizacji. (Należy pamiętać, że pendrive'y będą wysyłane tylko do instalatorów, a nie do klientów końcowych / właścicieli systemów.)

2: Pliki oprogramowania układowego:

Skontaktuj się z naszą linią pomocy technicznej Solis. Dostarczymy Ci pliki oprogramowania układowego. Będziemy musieli znać aktualną wersję oprogramowania układowego na Twoim urządzeniu.

3: Pamięć USB:

Upewnij się, że kij jest pusty, sformatuj FAT32, jeśli to możliwe, bez metalowej obudowy

4: komunikacyjny / zestaw adresowy

Sprawdź, czy nie są podłączone żadne komunikacyjne.  Sprawdź również, czy adres na falowniku jest ustawiony na 1.

UWAGA: Jeśli chcesz wykonać zarówno aktualizację HMI, jak i DSP w falowniku, zalecamy wykonanie aktualizacji DSP przed aktualizacją HMI.

Aktualizacja DSP

Kompatybilne modele:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2,5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + więcej

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0,6-3,6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Procedura:

1: Weź dostarczone pliki i umieść je na pamięci USB

 > Jeden plik ma nazwę 28062API.bin (ten plik nigdy się nie zmieni)

 > Jeden plik ma nazwę 28062APP.bin (jest to konkretny plik dla falownika)

 Jeśli plik nie ma nazwy 28062APP.bin zmień jego nazwę.

Upewnij się, że plik nie jest spakowany.  Jeśli tak, wypakuj go.

Upewnij się, że plik nie znajduje się w folderze na dysku USB.

Upewnij się, że na dysku USB nie ma żadnych innych plików

Na przykład:

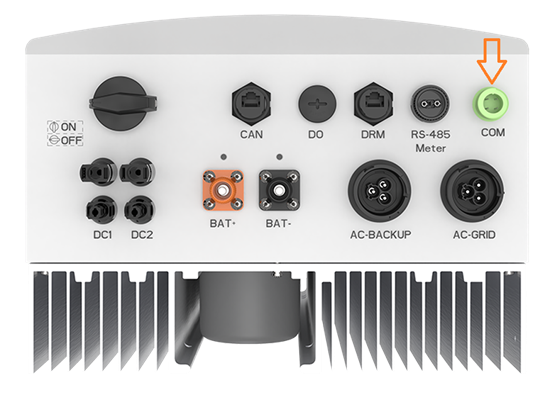

2: Umieść USB w narzędziu do aktualizacji oprogramowania układowego i umieść w 4-pinowym zielonym porcie falownika.

Uwaga: Przykładowy obraz to 1-fazowa seria RHI. Port COM jest w większości falowników identyczny. (Z wyjątkiem naszej serii S6, która ma złącze USB)

3: Narzędzie do aktualizacji oprogramowania układowego powinno świecić na CZERWONO i ZIELONO, jak pokazano na rysunku.

4: Przejdź do Ustawień zaawansowanych – hasło 0010 – przejdź do aktualizacji DSP

5: Sprawdź wersję

6: Wybierz ENTER przy aktualizacji DSP.

7: "KLIKNIJ" przycisk na kopii zapasowej narzędzia do aktualizacji oprogramowania układowego. Sprawdź, czy ZIELONE światło (w przypadku niektórych falowników usłyszysz włączenie wentylatorów)

WAŻNE: Sprawdź, czy zielone światło szybko, a następnie zmień na powolne. Powolne oznacza, że falownik i narzędzie do aktualizacji nawiązały połączenie.

Ukończenie aktualizacji może zająć trochę czasu, więc prosimy o cierpliwość.

8: Po zakończeniu oprogramowania układowego zobaczysz, że jedyne CZERWONE światło świeci światłem ciągłym.

WAŻNE: Po pewnym czasie ZIELONA lampka powinna się ponownie zaświecić. Prosimy o cierpliwość, ponieważ może to zająć trochę czasu. Jeśli zielone światło nie zapali się po pewnym czasie, oznacza to, że falownik nie przeprowadził aktualizacji. W takim przypadku spróbuj ponownie przesłać aktualizację.

9: Sprawdź w aktualizacji DSP, czy wersja uległa zmianie. (Przejdź do Ustawień zaawansowanych – hasło 0010 – Aktualizacja DSP)

W niektórych przypadkach ważne jest ponowne uruchomienie falownika. Jeśli zaktualizowana wersja oprogramowania sprzętowego nie jest wyświetlana na falowniku, uruchom ponownie system i sprawdź ponownie.

Aktualizacja HMI

Kompatybilne modele:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2,5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + więcej

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0,6-3,6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Tabela nazw plików:

• Solis-mini-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Jednofazowy-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Jednofazowy-5G tylko HMI_WIFI.bin
• Tylko HMI.bin Solis-3P(3-20)K-4G
• Tylko Solis-3P(5-10)K-LVHMI.bin
• Solis-3P(15-20)K-LV HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Tylko Solis-(25-50)K-5G HMI.bin
• Solis-(80-110)K-5G tylko HMI.bin
• Tylko HMI.bin Solis-125K-EHV-5G
• Tylko HMI.bin Solis-255K-EHV-5G
• RAI-3K-48ES-5G tylko HMI.bin
• (3-5) Q-48 Ys Hami.bin ≤ 15 - Hami_Wafi pojemnik 20 ≥
• RHI-(3-6)K-48ES-5G TYLKO HMI_WIFI.bin
• RHI-3P(5-10K-HVES-5G tylko HMI.bin
• EPM Plus HMI_WIFI.bin

Procedura:

1: Weź dostarczony file i umieść go na pamięci USB. Jedyny plik potrzebny na pendrive'ie ma nazwę HMI.bin lub HMI_WIFI.bin - zobacz powyższą tabelę, aby dowiedzieć się, jak go nazwać. Upewnij się, że plik nie jest spakowany.  Jeśli tak, wypakuj go.

2: Umieść USB w narzędziu do aktualizacji oprogramowania układowego i umieść w falowniku 4-pinowy zielony port.

3: Narzędzie do aktualizacji oprogramowania układowego powinno świecić na CZERWONO i ZIELONO, jak pokazano na rysunku.

4: Przejdź do Ustawień zaawansowanych – hasło 0010 – przejdź do Aktualizacja HMI. Sprawdź aktualną wersję HMI.

5: Przejdź do narzędzia do aktualizacji oprogramowania układowego i naciśnij i przytrzymaj przycisk z tyłu, aż wszystkie 3 kontrolki zaświecą się, jak pokazano poniżej, a następnie puść. CZERWONY, ZIELONY i ŻÓŁTY powinny świecić światłem ciągłym.

6: Ustawienia zaawansowane – hasło 0010 – przejdź do aktualizacji HMI – Wybierz ENTER, aby przejść do trybu aktualizacji

7: "KLIKNIJ" przycisk na kopii zapasowej narzędzia do aktualizacji oprogramowania układowego. Sprawdź, czy ZIELONE i ŻÓŁTE światła.

WAŻNE: Sprawdź, czy zielone światło szybko, a następnie zmień na powolne. Powolne oznacza, że falownik i narzędzie do aktualizacji nawiązały połączenie.

Ukończenie aktualizacji może zająć trochę czasu, więc prosimy o cierpliwość.

8: Po zakończeniu oprogramowania układowego zobaczysz, że WSZYSTKIE 3 diody LED świecą na stałe.

UWAGA: Jeśli świeci się tylko CZERWONA kontrolka, oznacza to, że falownik nie przeprowadził aktualizacji.

9: Sprawdź w aktualizacji HMI, czy wersja uległa zmianie. (Ustawienia zaawansowane – hasło 0010 – przejdź do aktualizacji HMI)

W niektórych przypadkach ważne jest ponowne uruchomienie falownika. Jeśli zaktualizowana wersja oprogramowania sprzętowego nie jest wyświetlana na falowniku, uruchom ponownie system i sprawdź ponownie.

Aktualizacja HMI

(W przypadku zamrożonego ekranu/wyświetlacza)

Informacja:

Odzyskiwanie HMI należy przeprowadzić, gdy aktualizacja oprogramowania układowego HMI nie powiodła się, a ekran HMI falownika zgasł z czarnymi blokami. Może się to zdarzyć, gdy używane jest nieprawidłowe oprogramowanie układowe lub podjęto próbę wykonania niewłaściwej procedury. Sprawdź, czy wersja oprogramowania układowego i zastosowana procedura były poprawne.

Wideo:

Zapoznaj się z naszym filmem wyjaśniającym procedurę odzyskiwania ekranu/wyświetlacza w przypadku uszkodzenia interfejsu HMI

Procedura:

1: Sprawdź, czy dla danego modelu falownika została użyta poprawna wersja oprogramowania układowego.

2: Upewnij się, że wszystkie inne i urządzenia COM zostały odłączone i odłączone.

3: Wykonaj szybkie formatowanie na dysku USB.

4: Zmień nazwę pliku oprogramowania układowego HMI zgodnie z tabelą nazw plików.

5: Skopiuj plik HMI na dysk USB.

6: Wyłącz falownik, wyłączając zasilanie prądem stałym i zmiennym falownika.

7: Podłącz dysk USB do portu USB pamięci Solis Upgrade.

8: Podłącz drążek aktualizacyjny do zielonej 4-pinowej wtyczki COM falownika.

9: Włącz falownik za pomocą zasilania fotowoltaicznego prądem stałym.

10: Przełącz falownik w tryb odzyskiwania HMI, przytrzymując jednocześnie przycisk Escape + Up + Enter, gdy zaświeci się czerwona dioda LED. Naciśnij przyciski przez kilka sekund, aż zielona dioda LED mignie co najmniej 4 razy.

Powinna świecić się CZERWONA i ZIELONA dioda LED na drążku aktualizacji.

11: Przytrzymaj i naciśnij przycisk resetowania na drążku aktualizacji Solis, aż zaświecą się diody CZERWONA, ZIELONA I ŻÓŁTA.

12: Gdy wszystkie diody LED są włączone, szybko naciśnij przycisk resetowania na drążku aktualizacji oprogramowania układowego Solis, a diody LED zaczną migać bardzo szybko na początku i wolniej później.

13: Po zakończeniu oprogramowania układowego zobaczysz, że WSZYSTKIE 3 diody LED świecą na stałe.

EPM3-5G-PLUS

Tabela nazw plików:

• EPM Plus - HMI.bin

Procedura:

Proces lokalnej aktualizacji Export Power Manager (EPM) różni się nieco od aktualizacji falowników. Aby uzyskać dostęp do szczegółowej procedury aktualizacji EPM, kliknij link: EPM – Local Update SOP

Wskazówki dotyczące rozwiązywania problemów:

1. Upewnij się, że USB nie ma metalowej obudowy.  Wiadomo, że powoduje to problemy z aktualizacją.
2. Upewnij się, że Twój USB jest nowszym typem USB i nie używa starego systemu plików
3. Upewnij się, że pliki są poprawne (w 90% przypadków jest to problem z plikiem). Jeśli uważasz, że możesz mieć nieprawidłowy plik, skontaktuj się z serwisem Solis, aby otrzymać inny plik oprogramowania układowego.
4. Upewnij się, że nie masz podłączonej komunikacji zewnętrznej.
   • Na przykład, jeśli masz falownik z połączeniem RS485 i aktualizujesz przez zielony port, może wystąpić awaria komunikacji i aktualizacja zostanie uszkodzona.
5. Upewnij się, że ADRES FALOWNIKA JEST USTAWIONY NA 1 (dla aktualizacji HMI)
6. Upewnij się, że zielony port działa (sprawdź za pomocą kontroli napięcia 1,7 VDC na porcie.  Jeśli port pokazuje dziwne napięcia, aktualizacja nigdy nie zadziała.

• CZERWONY = +5 V DC = Pin 1
• = -5 V DC = Pin 2
• ŻÓŁTY = +RS 485 = Pin 3
• NIEBIESKI = -RS 485 = Pin 4
