Procedimiento para la actualización local de HMI/DSP

Para garantizar el rendimiento óptimo de su inversor Solis, las actualizaciones periódicas del firmware son, en ocasiones, esenciales. Estas actualizaciones mejoran la funcionalidad, abordan errores y mejoran la eficiencia general de su sistema solar. Si bien Solis puede realizar actualizaciones de firmware de forma remota a través de su plataforma SolisCloud, hay situaciones en las que se hace necesaria una actualización de firmware local. Esto puede ocurrir si falla la actualización remota o si su planta solar no está conectada a SolisCloud.

En este artículo, le guiaremos a través del procedimiento para realizar una actualización de firmware local en su inversor Solis. Cubriremos el proceso paso a paso, además de brindar consejos para solucionar problemas garantizando una actualización exitosa. Independientemente si usted es un profesional experimentado de la energía solar o un nuevo propietario de un sistema solar, esta guía lo equipará con el conocimiento para mantener su inversor Solis funcionando de la mejor manera, incluso cuando la utilización de SolisCloud no es una opción.

Tabla de contenido:

• Requisitos
• Actualización de DSP (excepto la serie S6 (puerto USB)
• Actualización de HMI (excepto serie S6 (puerto USB)
• Actualización de HMI: pantalla / visualización congelada
• EPM3-5G-PLUS
• Consejos para la solución de problemas

Requisitos:

1: Stick de actualización:

Por favor, póngase en contacto con el Soporte de Solis si aún no tiene un dispositivo de actualización. (Tenga en cuenta que los Sticks solo se enviarán a los instaladores, no a los clientes finales ni a los propietarios del sistema).

2: Archivos de firmware:

Por favor, póngase en contacto con nuestra línea de soporte de Solís. Le proporcionaremos los archivos de firmware. Necesitaremos conocer la versión actual del firmware de su dispositivo.

3: Memoria USB:

Asegúrese de que el Stick esté vacío, formato FAT32, si es posible, sin carcasa metálica

4: Cable de comunicación / Conjunto de direcciones

Verifique que no haya cables de comunicación conectados. Verifique también que la dirección configurada en inversor es 1.

NOTA: Si necesita realizar ambas actualizaciones en su inversor, una actualización de HMI y DSP, le recomendamos que realice la actualización de DSP antes de la actualización de HMI.

Actualización de DSP

Modelos compatibles:

Solis-1P (.7-3.6)K-M-4G

Solis-1P (2.5-6)K-4G

S5-GR1P (.7-3.6)K-M

S5-GR1P (2.5-6) K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC (50-60) K

S5-GC3P(50-60)K

S5-GC80K

S5-GC (100-110) K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Más

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P (0.6-3.6)K-M

S6-GR1P (2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P (5-10) K-HVES-5G

Procedimiento:

1: Tome los archivos que se le suministraron y colóquelos en una memoria USB.

 > Un archivo se llama 28062API.bin (este archivo nunca cambiará).

 > Un archivo se denomina 28062APP.bin (este es el archivo específico para el inversor).

 Si el archivo no tiene un nombre 28062APP.bin por favor CÁMBIELE EL NOMBRE.

Asegúrese de que el archivo no esté comprimido.  Si es así, extráigalo.

Asegúrese de que el archivo no esté en una carpeta de su unidad USB.

Asegúrese de que no haya otros archivos en la unidad USB.

Por ejemplo:

2: Coloque el USB en la herramienta de actualización de firmware y conéctelo en el puerto verde de 4 pines del inversor.

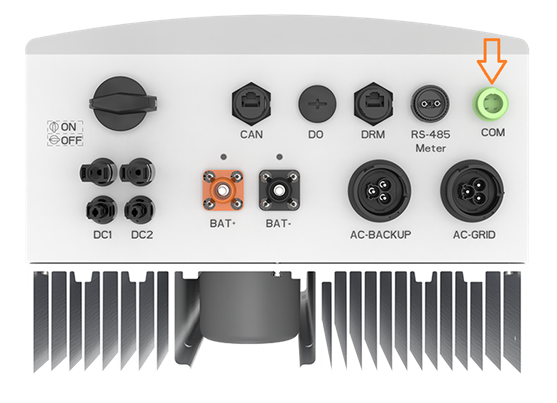

Nota: La imagen de ejemplo es la serie RHI de 1 fase. El puerto COM es idéntico en la mayoría de los inversores. (A excepción de nuestra serie S6, que tiene un conector USB)

3: La herramienta de actualización de firmware debe iluminarse en ROJO y VERDE tal y como se ve en la imagen.

4: Vaya a "Configuración avanzada" – Contraseña: 0010 – "Actualización de DSP"

5: Verifique la versión

6: Seleccione ENTER en la actualización de DSP.

7: Seleccione el botón de la copia de seguridad de la herramienta de actualización de firmware. Verifique que la luz VERDE esté parpadeando (con algunos inversores escuchará que se encienden los ventiladores).

IMPORTANTE: Verifique que la luz verde parpadee rápidamente y luego cambie a un parpadeo lento. El parpadeo lento significa que el inversor y la herramienta de actualización han establecido una conexión.

Puede pasar algún tiempo hasta que se complete la actualización, así que por favor tenga paciencia.

8: Una vez que se complete el firmware, verá que solo la luz ROJA está fija.

IMPORTANTE: Después de un tiempo, la luz VERDE debería volver a encenderse. Tenga paciencia ya que esto puede llevar algún tiempo. Si la luz verde no se enciende después de un tiempo, significa que el inversor no realizó la actualización. En ese caso, intente cargar de nuevo la actualización.

9: Verifique en la actualización de DSP que la versión haya cambiado. ("Configuración avanzada" – Contraseña 0010 – "Actualización DSP")

En algunos casos, es importante reiniciar el inversor. Si la versión de firmware actualizada no se muestra en el inversor, reinicie el sistema y vuelva a verificar.

Actualización de HMI

Modelos compatibles:

Solis-1P (.7-3.6)K-M-4G

Solis-1P (2.5-6)K-4G

S5-GR1P (.7-3.6)K-M

S5-GR1P (2.5-6) K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC (50-60) K

S5-GC3P(50-60)K

S5-GC80K

S5-GC (100-110) K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Más

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P (0.6-3.6)K-M

S6-GR1P (2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P (5-10) K-HVES-5G

Tabla de nombres de archivo:

• Solis-mini-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Monofásico-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solo Solís-Monofásico-5G HMI_WIFI.bin
• Solis-3P(3-20)K-4G Solo HMI.bin
• Solis-3P(5-10)K-LVHMI.bin solamente
• Solis-3P(15-20)K-LV HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Solis-(25-50)K-5G HMI.bin solamente
• Solis-(80-110)K-5G HMI.bin solamente
• Solis-125K-EHV-5G solo HMI.bin
• Solo HMI.bin Solis-255K-EHV-5G
• RAI-3K-48ES-5G Solo HMI.bin
• (3-5) Q-48 Ys Hami.bin ≤ 15 - Hami_Wafi bin 20 ≥
• RHI-(3-6)K-48ES-5G SOLO HMI_WIFI.bin
• RHI-3P (5-10K-HVES-5G solo HMI.bin
• EPM Plus HMI_WIFI.bin

Procedimiento:

1: Tome el archivo que se le proporcionó y colóquelo en una memoria USB. El único archivo necesario en el dispositivo se llama HMI.bin o HMI_WIFI.bin - Consulte la tabla anterior sobre cómo nombrarlo. Asegúrese de que el archivo no esté comprimido. Si es así, extráigalo.

2: Coloque el USB en la herramienta de actualización de firmware y conectelo en el puerto verde de 4 pines del inversor.

3: La herramienta de actualización de firmware debe iluminarse en ROJO y VERDE como se ve en la imagen.

4: Vaya a "Configuración avanzada" – Contraseña 0010 – "Actualización de HMI". Verifique la versión actual de HMI.

5: Vaya a la herramienta de actualización de firmware y mantenga presionado el botón en la parte posterior hasta que se enciendan las 3 luces como se muestra a continuación y luego suéltelo. El ROJO, el VERDE y el AMARILLO deben estar iluminados de forma fija.

6: "Configuración avanzada" – Contraseña 0010 – "Actualización de HMI" – Seleccione ENTER para entrar en el modo de actualización.

7: Seleccione el botón de la copia de seguridad de la herramienta de actualización de firmware. Verifique que las luces VERDE y AMARILLA estén parpadeando.

IMPORTANTE: Verifique que la luz verde parpadee rápidamente y luego cambie a un parpadeo lento. El parpadeo lento significa que el inversor y la herramienta de actualización han establecido una conexión.

Puede pasar algún tiempo hasta que se complete la actualización, así que por favor tenga paciencia.

8: Una vez que se complete el firmware, verá que TODOS los 3 LED se vuelven fijos.

NOTA: Si solo está encendida la luz ROJA, significa que el inversor no realizó la actualización.

9: Verifique en la actualización de HMI que la versión haya cambiado. ("Configuración avanzada" – Contraseña 0010 –  "Actualización de HMI")

En algunos casos, es importante reiniciar el inversor. Si la versión de firmware actualizada no se muestra en el inversor, reinicie el sistema y vuelva a verificar.

Actualización de HMI

(En caso de pantalla/visualización congelada)

Información:

Se debe realizar una recuperación de HMI cuando ha fallado una actualización de firmware de HMI y la pantalla de HMI del inversor se ha quedado en blanco con bloques negros. Esto puede suceder cuando se utiliza un firmware incorrecto o se intentó un procedimiento incorrecto. Compruebe que la versión del firmware y el procedimiento utilizados son correctos.

Vídeo:

Por favor, echa un vistazo a nuestro vídeo que explica el procedimiento sobre cómo recuperar tu pantalla/visualización en caso de que la HMI esté dañada

Procedimiento:

1: Compruebe que se ha utilizado la versión de firmware correcta para el modelo de inversor.

2: Asegúrese de que todos los demás cables y dispositivos COM se hayan desenchufado y desconectado.

3: Haga un formateo rápido en una memoria USB.

4: Cambie el nombre del archivo de firmware HMI de acuerdo con la tabla de nombres de archivo.

5: Copie el archivo HMI en la unidad USB.

6: Apague el inversor apagando la alimentación de CC y CA del inversor.

7: Conecte la unidad USB al puerto USB de la memoria de actualización Solis.

8: Conecte la palanca de actualización en el enchufe COM verde de 4 pines del inversor.

9: Encienda el inversor utilizando la alimentación fotovoltaica de CC.

10: Ponga el inversor en modo de recuperación HMI manteniendo presionado el botón Escape + Up + Enter simultáneamente una vez que el LED rojo esté encendido. Presione los botones unos segundos hasta que el LED verde haya parpadeado al menos 4 veces.

Los LED ROJO y VERDE de la palanca de actualización deben estar encendidos.

11: Mantenga presionado y presione el botón de reinicio en la palanca de actualización Solis hasta que se enciendan los LED ROJO, VERDE Y AMARILLO.

12: Una vez que todos los LED estén encendidos, presione rápidamente el botón de reinicio en la palanca de actualización de firmware de Solis y los LED comenzarán a parpadear muy rápido para comenzar y más lentamente más tarde.

13: Una vez que se complete el firmware, verá que TODOS los 3 LED se vuelven fijos.

EPM3-5G-PLUS

Tabla de nombres de archivo:

• EPM Plus - HMI.bin

Procedimiento:

El proceso de actualización local del Export Power Manager (EPM) difiere ligeramente de la actualización de inversores. Para acceder al procedimiento específico para actualizar el EPM, siga el enlace: EPM – Actualización local SOP

Consejos para la solución de problemas:

1. Asegúrese de que su USB no tenga una carcasa metálica. Esto puede causar problemas con la actualización.
2. Asegúrese de que su USB sea un USB de estilo moderno y que no use un sistema de archivos antiguo.
3. Asegúrese de que sus archivos sean correctos (el 90% de las veces es un problema de archivo). Si cree que puede tener un archivo incorrecto, comuníquese con el Servicio Solis para recibir otro archivo de firmware.
4. Asegúrese de no tener comunicaciones externas conectadas.
   • Por ejemplo, si tiene un inversor con una conexión RS485 y está actualizando a través del puerto verde, podría haber un bloqueo de comunicación y la actualización se corromperá.
5. Asegúrese de tener la DIRECCIÓN DEL INVERSOR CONFIGURADA EN 1 (para la actualización de HMI)
6. Asegúrese de que su puerto verde esté funcionando (verifique con una medición de voltaje unos 1.7 VDC en el puerto. Si el puerto muestra voltajes extraños, la actualización no funcionará.

• ROJO = +5 voltios CC = Pin 1
• NEGRO = -5 voltios CC = Pin 2
• AMARILLO = +RS 485 = Pin 3
• AZUL = -RS 485 = PIN 4


Gracias por tomarse el tiempo de explorar el procedimiento de firmware local para los inversores Solis en nuestro artículo. Su comprensión y comentarios son esenciales para nosotros. Valoramos mucho sus comentarios y cualquier sugerencia que pueda tener para mejorar nuestro contenido.

En caso de que encuentre algún desafío adicional o requiera más asistencia, la Línea de Servicio Solís está a su servicio. Nos dedicamos a resolver cualquier problema y garantizar el rendimiento óptimo de su inversor Solis. Su satisfacción es nuestra prioridad, y estamos aquí para apoyarle en cada paso del camino.

No dude en ponerse en contacto con nosotros si tiene alguna pregunta, comentario o sugerencia. Sus comentarios nos ayudan a mejorar y atender mejor sus necesidades. Gracias por elegir Solis para sus soluciones de inversores.
