1033 - PV ISO PRO



PV ISO PRO significa que la resistencia en el lado de corriente continua (solar) es demasiado baja en una o más cadenas.

La falla a tierra debe resolverse antes de energizar el sistema, o el inversor podría dañarse.


  • PV ISO-PRO01 – El cable negativo está conectado a tierra
  • PV ISO-PRO02 – El cable positivo está conectado a tierra


1. Verificar el inversor


1.1 Aislar completamente el inversor


1.2 Retirar todas las cadenas de CC y cables de CA

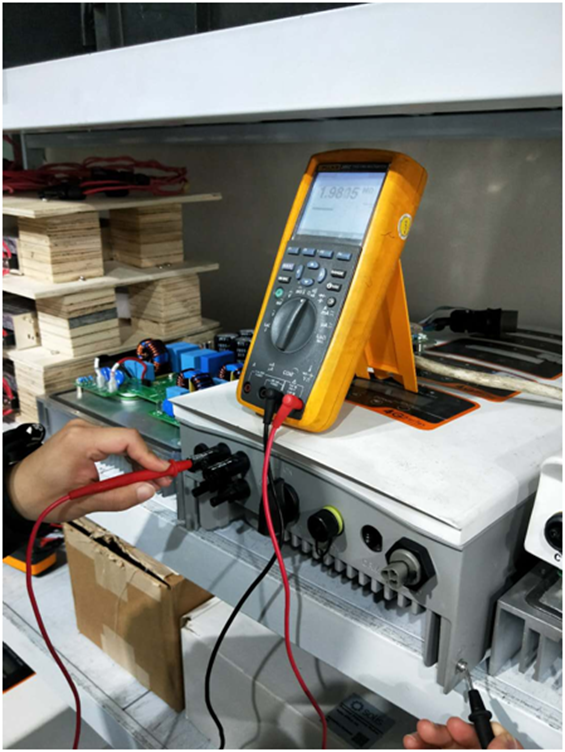

1.3 Encender el interruptor de CC del inversor; luego medir la resistencia entre todos los terminales DC+ y tierra (pin rojo del multímetro en DC+, pin negro en el disipador de calor).
Luego medir entre DC- y tierra.



2. Examinar todas las cadenas FV conectadas al inversor


2.1 Apagar todo el sistema durante 5 minutos (CC y CA)


2.2 Desconectar todas las cadenas FV


2.3 Conectar una cadena FV al inversor


2.4 Encender el inversor (con red activa) durante 5 minutos


2.5 Si no hay alarma, apagar el sistema y desconectar la cadena FV


2.6 Conectar otra cadena FV al inversor


2.7 Repetir el ciclo y verificar con qué cadena aparece la alarma


2.8 Examinar cuidadosamente esa cadena FV (conexiones, aislamiento, cables pellizcados, terminales incorrectos, humedad, etc.)


3. Verificar cadenas FV


Usar multímetro para medir voltajes entre PV+ y tierra, PV- y tierra.
(Debería disminuir desde un valor entre el 5% y el 95% de Voc).
Si el voltaje es constante, hay un problema en esa cadena.
Por favor, infórmenos los valores.


Si todo esto no ayuda, necesitamos la siguiente información:

  1. ¿Cuándo apareció la alerta por primera vez? ¿Cómo estaba el clima ese día?
  2. ¿La alerta aparece todo el día, solo por la mañana/tarde, aleatoriamente o solo en días húmedos?
  3. ¿Qué pasa al reiniciar el inversor?
  4. Modelo y número de serie del inversor
  5. ¿Está el cuerpo del inversor conectado a tierra? Envíenos fotos.
  6. Después del PV ISO Pro, apague el inversor, desconecte todas las cadenas FV, y mida voltajes entre PV+ & PE, PV- & PE. Envíenos videos.
  7. Luego mida entre PV+ & disipador, PV- & disipador. Envíenos videos.
  8. Indíquenos todos los valores mostrados en los mensajes de funcionamiento en la información avanzada del LCD.
