Configuración de la batería WeCo
Tabla de contenido:
- Introducción
- Preparación general de seguridad
- Weco en combinación con los inversores Trifásicos Híbridos Solis S6
- Weco en combinación con el inversor trifásico Solis Hybrid RHI
- Weco en combinación con inversores monofásicos híbridos Solís
- Conexión Can Com
- Instalación de la aplicación WeCo
- Preguntas de soporte
Introducción
En este artículo, profundizamos en la emocionante colaboración entre los inversores Solis y las baterías Weco, explorando la integración perfecta de estas dos tecnologías de vanguardia.
Proporcionaremos una guía completa sobre cómo conectar las baterías Weco a varios modelos de inversores Solís, ofreciendo un enfoque paso a paso para aprovechar el poder de la energía renovable y garantizar un suministro de energía ininterrumpido.
Ya sea que sea un entusiasta experimentado de la energía solar o un recién llegado al mundo de las soluciones de energía sostenible, este artículo será su recurso esencial para una unión exitosa de los inversores Solis y las baterías Weco.
Preparación general de seguridad
Por razones de seguridad, está prohibido instalar cualquier entrada de energía como PV, GRID o BATTERY antes de haber completado toda la conexión de cableado de datos como se explica a continuación.
- Los cables fotovoltaicos no se pueden conectar en esta etapa.
- Los cables de la red y del generador no se pueden conectar en esta etapa.
- La batería debe mantenerse apagada mientras se realizan las operaciones de conexión, los cables de alimentación se conectarán por fin.
- Conecte a tierra el inversor inmediatamente después de fijarlo en la pared.
Weco en combinación con los inversores Trifásicos Híbridos Solis S6
1: Preparación de la batería
- Mantenga el disyuntor HV BOX y el interruptor BMS en "0" OFF.
- Ensamble la torre y el interruptor DIP de la caja de alta tensión y las baterías de acuerdo con el manual correspondiente.
- Conecte el cable CAN RJ45 al puerto CAN 2A de la HV BOX.
- El terminal RJ45 del otro lado debe engarzarse para que coincida con el pin de salida del inversor.
- No conecte los cables de alimentación en esta etapa.

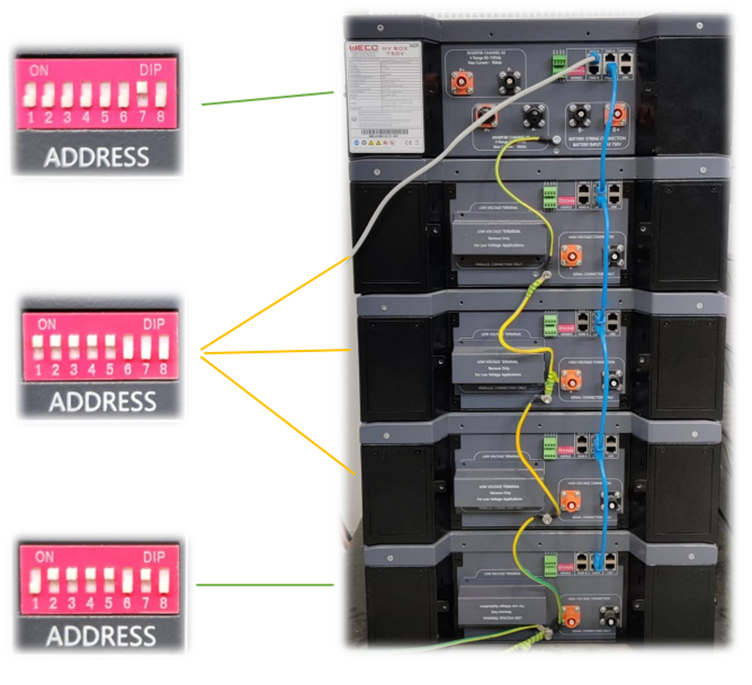

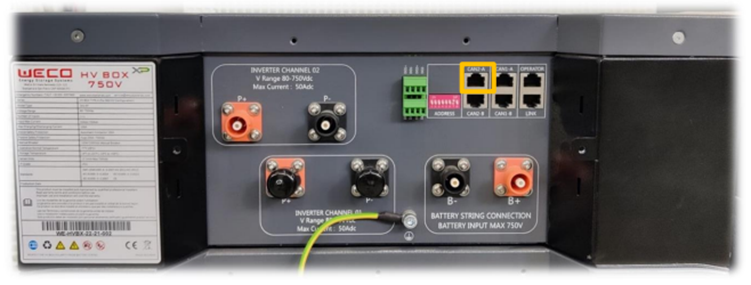

EJEMPLO DE HV BOX XP
Los interruptores HV BOX XP DIP están configurados como 00000010 (solo DIP 7 ENCENDIDO)
EJEMPLO DE 5K3 XP
Los interruptores DIP se establecen como 11111000. Solo la DIP del último esclavo debe configurarse de manera diferente 01111010 (Solo DIP 1, 6, 8 OFF).
EJEMPLO DE TORRE
2: Conexión Com del inversor

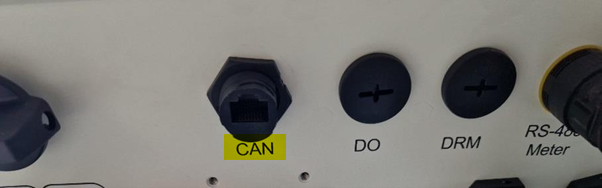

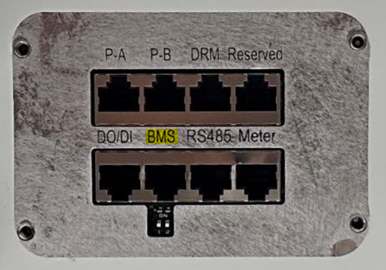

Utilice el puerto BMS para conectar el cable de comunicación CAN. (Véase "Conexión de lata" para obtener más detalles).

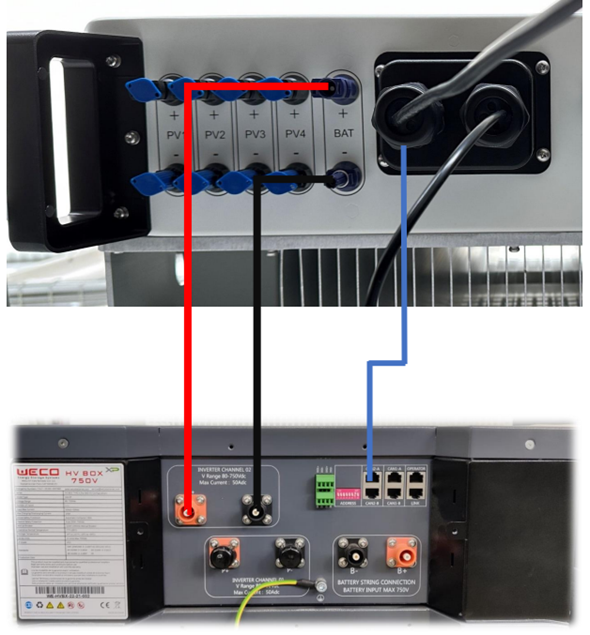

3: Conexión de energía de la batería
Mantenga el inversor y la batería apagados.

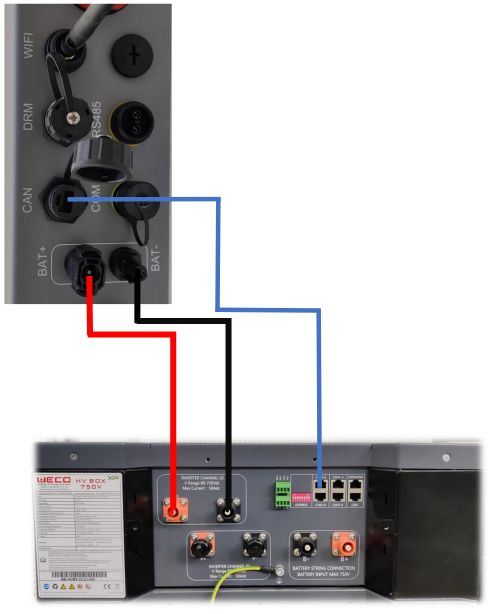

Abra la tapa y conecte los cables de alimentación de la batería al inversor.
Use una llave dinamométrica para asegurar el perno de los cables.
(Modelo: HV BOX XP)
4: Aplicación Weco - Actualización y conjunto de protocolos
Consulte la sección "Aplicación Weco" para obtener más detalles.
ATENCIÓN: Apague la batería para continuar con las operaciones restantes.
Mantener la batería encendida dañará el BMS y, potencialmente, el circuito de protección de energía del inversor.
5: Cableado del inversor
Una vez que se han seguido todos estos pasos, es posible conectar los cables GRID y PV al inversor. A continuación, pulse el interruptor BMS de las baterías en 1 y el disyuntor de la caja HV en ON y espere el procedimiento de puesta en marcha.
Al final del procedimiento, se puede encender el interruptor PV
6: Configuración del inversor
- Descargue e inicie la aplicación Solis Cloud. Registre una cuenta o inicie sesión en una existente. Acceda a su planta o agregue una nueva, luego vaya a Configuración y seleccione Operación local.
- Ahora elija su método de conexión preferido, seleccione el inversor y acceda a través de una contraseña.
- En el primer inicio, es posible que no se reconozca la batería y que aparezca un "error de comunicación". Esto es normal, ya que es necesario establecer la configuración correcta de la batería para iniciar la comunicación.

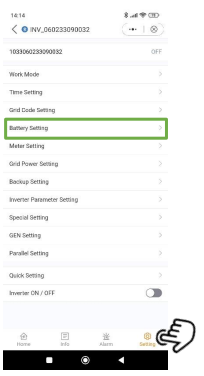

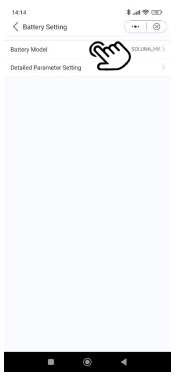

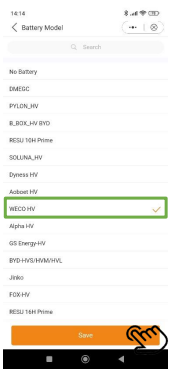

- Presione el icono de configuración en la parte inferior derecha de la página para acceder a la página de configuración. Aquí presione Configuración de batería, luego Modelo de batería y seleccione WECO HV como modelo de batería.
Ahora el inversor reconoce la batería y los parámetros son visibles.
ATENCIÓN, IMPORTANTE
Para asegurarse de que toda la información se visualiza y recibe correctamente por el inversor es necesario realizar un doble control introduciendo Información y luego Batería.
En la pantalla es posible ver la información correcta recibida por el inversor desde el BMS de la batería, como por ejemplo:
SOC %
SOH %
Voltaje
Actual
Estado
Ahora todo el sistema está listo para funcionar.
Weco en combinación con el inversor trifásico Solis Hybrid RHI
1: Preparación de la batería
- Mantenga el disyuntor HV BOX y el interruptor BMS en "0" OFF.
- Ensamble la torre y el interruptor DIP de la caja de alta tensión y las baterías de acuerdo con el manual correspondiente.
- Conecte el cable CAN RJ45 al puerto CAN 2A de la HV BOX. (consulte Conexión de lata para obtener más detalles)
- El terminal RJ45 del otro lado debe engarzarse para que coincida con el pin de salida del inversor. (consulte Conexión de lata para obtener más detalles)
- No conecte los cables de alimentación en esta etapa.
EJEMPLO DE HV BOX XP
Los interruptores HV BOX XP DIP están configurados como 00000010 (solo DIP 7 ENCENDIDO)
EJEMPLO DE 5K3 XP
Los interruptores DIP se establecen como 11111000. Solo la DIP del último esclavo debe configurarse de manera diferente 01111010 (Solo DIP 1, 6, 8 OFF).
EJEMPLO DE TORRE
2: Conexión CAN Com del inversor

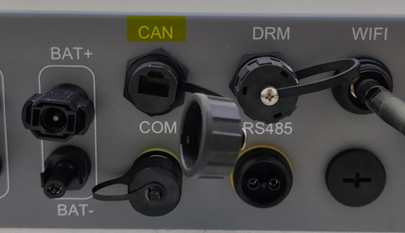

Utilice el puerto CAN para conectar el cable de comunicación CAN. (Véase "Conexión de lata" para obtener más detalles).
3: Conexión de energía de la batería:
Mantenga el inversor y la batería apagados.
Abra la tapa y conecte los cables de alimentación de la batería al inversor.
Use una llave dinamométrica para asegurar el perno de los cables.
(Modelo: HV BOX XP)
4: Aplicación Weco - Actualización y conjunto de protocolos
Consulte la sección "Aplicación Weco" para obtener más detalles.
ATENCIÓN: Apague la batería para continuar con las operaciones restantes.
Mantener la batería encendida dañará el BMS y, potencialmente, el circuito de protección de energía del inversor.
5: Cableado del inversor:
Una vez que se han seguido todos estos pasos, es posible conectar los cables GRID y PV al inversor. A continuación, pulse el interruptor BMS de las baterías en 1 y el disyuntor de la caja HV en ON y espere el procedimiento de puesta en marcha.
Al final del procedimiento, se puede encender el interruptor fotovoltaico.
6: Configuración del inversor
En el primer inicio, es posible que se muestre una alarma de comunicación. Esto es normal, ya que es necesario establecer la configuración correcta de la batería para iniciar la comunicación.
Para seleccionar la batería, presione "ENTER" para ingresar al menú. Utilice las teclas "Arriba" y "Abajo" para navegar y "ENTER" para confirmar.
Presione "ABAJO" hasta llegar a Configuración avanzada, luego presione "ENTER" e ingrese la contraseña. (Contraseña: 0010)
Ahora vaya "ABAJO" hasta llegar a la Selección de batería.
Seleccione WECO como su batería.
Ahora puede establecer el valor de SOC de sobredescarga y carga forzada; ingrese sus valores preferidos con las teclas "ARRIBA" y "ABAJO" y luego presione "ENTER" para confirmar.
Ahora el inversor reconoce la batería y los parámetros son visibles.
ATENCIÓN, IMPORTANTE
Para asegurarse de que toda la información se muestra y recibe correctamente por el inversor, es necesario realizar un doble control introduciendo Información y luego información BMS.

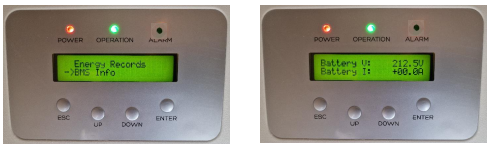

En la pantalla es posible ver la información correcta recibida por el inversor desde el BMS de la batería, como por ejemplo:
SOC %
SOH %
Voltaje
Actual
Estado
Ahora todo el sistema está listo para funcionar.
Weco en combinación con inversores monofásicos híbridos Solís
1: Preparación de la batería

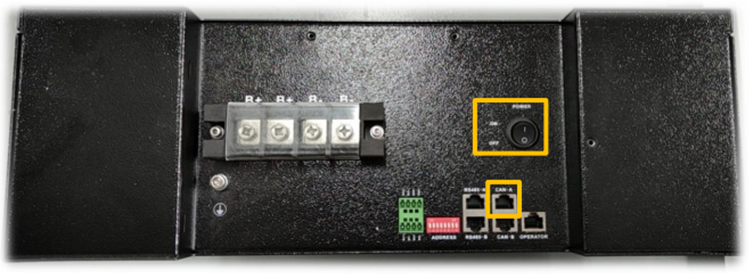

- Mantenga el interruptor BMS en "0" OFF.
- Ajuste el interruptor DIP de la batería de acuerdo con el manual correspondiente
- Conecte el cable CAN RJ45 al puerto CAN A
- El terminal RJ45 del otro lado debe engarzarse para que coincida con el pin de salida del inversor.
- No conecte los cables de alimentación en esta etapa.

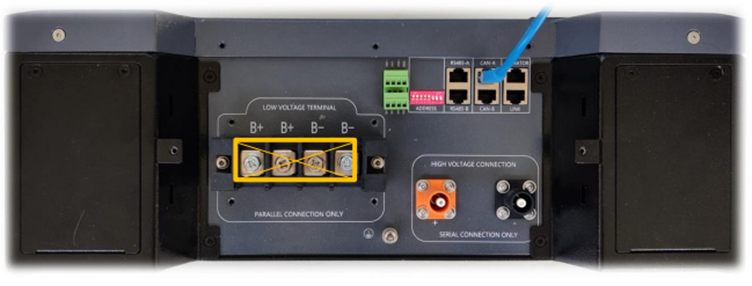

EJEMPLO DE 5K3 XP
Los interruptores DIP están todos desactivados (00000000). Solo el DIP del último esclavo debe establecerse de manera diferente (00000100).

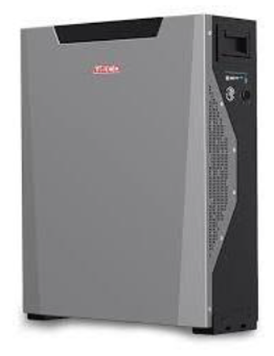

EJEMPLO DE 4K4 LT
Los interruptores DIP están todos desactivados (00000000). Solo el DIP del último esclavo debe establecerse de manera diferente (00000100).
2: Conexión Com del inversor
Utilice el puerto CAN para conectar el cable de comunicación CAN. (Véase "Conexión de lata" para obtener más detalles).

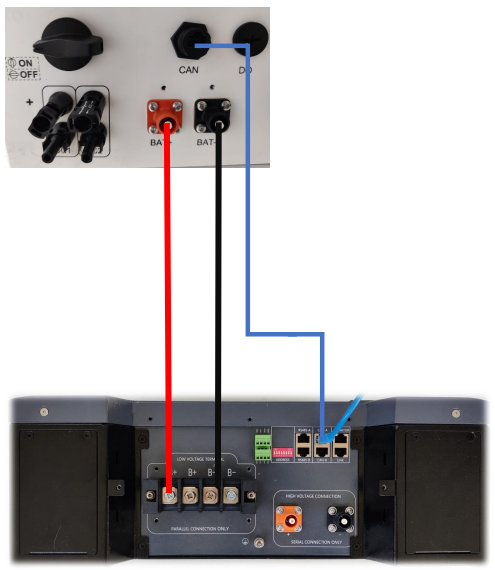

3: Conexión de energía de la batería
Mantenga el inversor y la batería apagados.
Abra la tapa y conecte los cables de alimentación de la batería al inversor.
Use una llave dinamométrica para asegurar el perno de los cables.
(Modelo: 5K3 XP)
NOTA: La misma configuración se aplica al modelo 4k4 LT.
4: Aplicación Weco - Actualización y conjunto de protocolos
Consulte la sección "Aplicación Weco" para obtener más detalles.
ATENCIÓN: Apague la batería para continuar con las operaciones restantes.
Mantener la batería encendida dañará el BMS y, potencialmente, el circuito de protección de energía del inversor.
5: Cableado del inversor
Una vez que se han seguido todos estos pasos, es posible conectar los cables GRID y PV al inversor y volver a instalar la cubierta de protección.
Luego presione el botón de encendido / apagado de la batería y encienda el interruptor PV para habilitar el PV.
Ahora el inversor iniciará el proceso de puesta en marcha y la batería se puede encender
6: Configuración del inversor
En el primer inicio, es posible que se muestre el error "CAN FAIL". Esto es normal, ya que es necesario configurar la batería para iniciar la comunicación. Entra en el menú pulsando ENTER.
Utilice las flechas Teclas para navegar y ENTER para confirmar.
Vaya a Configuración avanzada (la contraseña es 0010).
Vaya a Conjunto de energía de almacenamiento.
Vaya a Selección de batería.
En esta página, seleccione WECO como modelo de batería e inicie la comunicación.
El inversor ahora reconoce la batería y los parámetros son visibles.
ATENCIÓN, IMPORTANTE
Para garantizar que toda la información se visualice y reciba correctamente por el inversor es necesario realizar un doble control introduciendo Información.

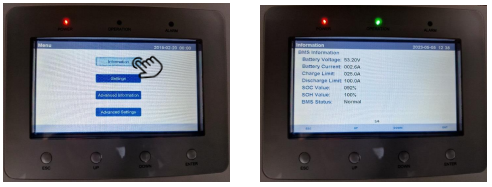

En la pantalla es posible ver la información correcta recibida por el inversor desde el BMS de la batería, como por ejemplo:
SOC %
SOH %
Voltaje
Actual
Estado
Ahora todo el sistema está listo para funcionar.

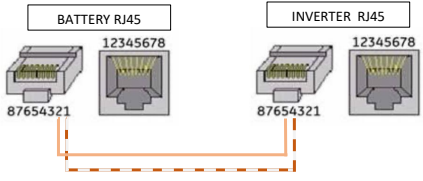

Conexión CAN COM
ATENCIÓN SOLÍS PUEDE CABLE BMS PARA SER MODIFICADO LOCALMENTE

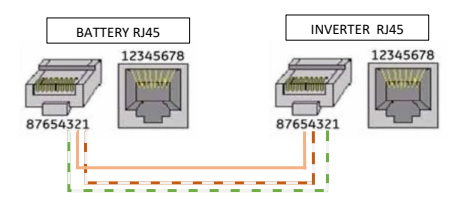

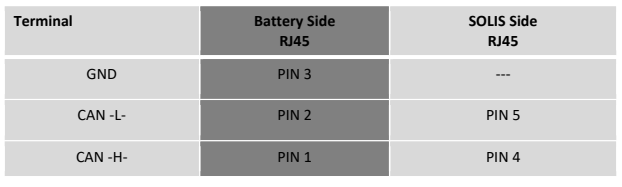

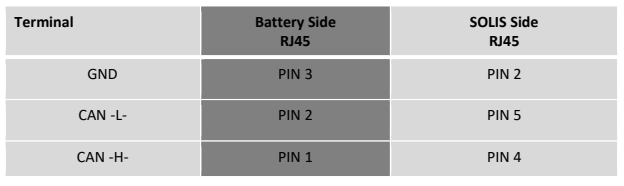

BMS CAN PIN OUT en el lado de la batería es el mismo para cualquier batería WeCo.
El terminal RJ45 en el lado del inversor debe engarzarse para que coincida con el pin OUT del inversor
Para la serie Solis S6 Hybrid y la serie RHI Hybrid
Para Solís Híbrido Monofásico
LADO DE LA BATERÍA MANTENGA EL LADO DEL INVERSOR HACER UN
TERMINAL RJ45 ORIGINAL NUEVO PIN DE TERMINAL
Aplicación WeCo
Descargue la aplicación WeCo Bluetooth desde Google Play o desde APP Store.
- La aplicación Bluetooth le permitirá inspeccionar la batería, configurar la batería y monitorear las funciones del BMS durante la fase de puesta en marcha.
- Como buena práctica, siempre es necesario buscar el último FW para la batería.
- El modelo 5K3 XP (también conocido como HV BOX) tiene un dispositivo WiFi/BT incorporado y es posible encontrar la señal Bluetooth de la batería (en forma de número de serie de la batería) directamente desde la lista de la aplicación.
Siga las instrucciones de WeCo para obtener más detalles sobre cómo configurar la aplicación, actualizar el firmware, etc. - consulte el sitio web de WeCo para obtener más detalles - https://wecobatteries.com
Nota: El mismo procedimiento se aplica al modelo 4k4 LT, con la excepción de que se necesita un dongle WiFi/BT externo. En este caso, en el paso de la pantalla 04 tendrás que seleccionar la dirección MAC del dongle.
Preguntas de soporte
Confiamos en que este artículo haya sido un recurso valioso para simplificar el proceso de conexión de los inversores Solis con las baterías Weco.
Entendemos que cada instalación puede presentar desafíos únicos, y estamos aquí para apoyarlo en cada paso del camino. Si tiene algún problema o tiene más preguntas, no dude en comunicarse con su equipo de soporte local de Solis. Nuestros expertos dedicados están comprometidos a ayudarlo a lograr una transición fluida y eficiente hacia soluciones de energía sostenible.
Gracias por elegir Solis y Weco para sus necesidades de energía renovable, y esperamos poder ayudarlo a impulsar un futuro más brillante y verde.
