Configurazione della batteria WeCo

Sommario:

1. Introduzione
2. Preparazione generale per la sicurezza
3. Weco in combinazione con gli inverter Solis S6 Hybrid Trifase
4. Weco in combinazione con l'inverter Trifase Solis Hybrid RHI
5. Weco in combinazione con gli inverter Solis Hybrid Monofase
6. Connessione Can Com
7. Installazione dell'app WeCo
8. Domande di supporto

Introduzione

In questo articolo, approfondiamo l'entusiasmante collaborazione tra gli inverter Solis e le batterie Weco, esplorando la perfetta integrazione di queste due tecnologie all'avanguardia.

Forniremo una guida completa su come collegare le batterie Weco a vari modelli di inverter Solis, offrendo un approccio passo dopo passo per sfruttare la potenza dell'energia rinnovabile e garantire un'alimentazione ininterrotta.

Che tu sia un appassionato di energia solare o un nuovo arrivato nel mondo delle soluzioni energetiche sostenibili, questo articolo sarà la tua risorsa essenziale per un'unione di successo tra inverter Solis e batterie Weco.

Preparazione generale per la sicurezza

Per motivi di sicurezza è vietato installare qualsiasi ingresso di alimentazione come FV, RETE o BATTERIA prima di aver completato tutti i collegamenti del cablaggio dati come spiegato di seguito.

• In questa fase non è possibile collegare i cavi fotovoltaici.
• In questa fase non è possibile collegare i cavi della rete e del generatore.
• La batteria deve essere tenuta spenta durante l'esecuzione delle operazioni di collegamento, i cavi di alimentazione devono essere infine collegati.
• Mettere a terra l'inverter subito dopo averlo fissato alla parete.

Weco in combinazione con gli inverter Solis S6 Hybrid Trifase

1: Preparazione della batteria

• Tenere l'interruttore HV BOX e l'interruttore BMS su "0" OFF.
• Montare la torre e il DIP Switch dell'HV Box e delle batterie secondo il relativo manuale.
• Collegare il cavo CAN RJ45 alla porta CAN 2A dell'HV BOX.
• Il terminale RJ45 sull'altro lato deve essere crimpato in modo che corrisponda al PIN OUT dell'inverter.
• Non collegare i cavi di alimentazione in questa fase.

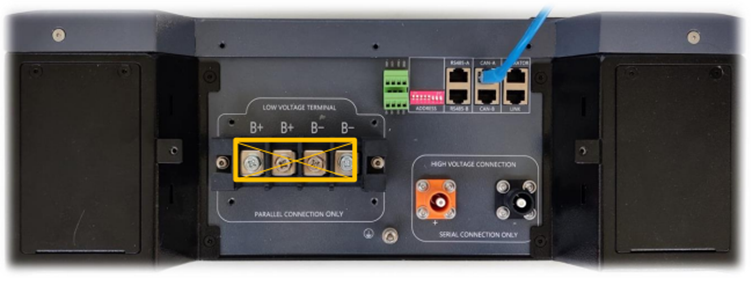

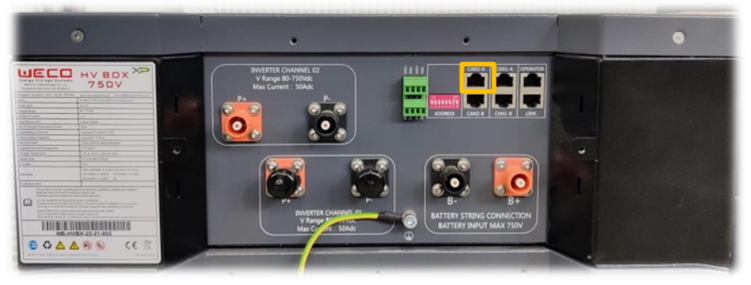

ESEMPIO DI SCATOLA HV XP

Gli interruttori DIP HV BOX XP sono impostati come 00000010 (solo DIP 7 ON)

5K3 ESEMPIO DI EXP

I DIP commutati sono impostati come 11111000. Solo DIP dell'ultimo slave deve essere impostato in modo diverso 01111010 (solo dip 1, 6, 8 OFF).

ESEMPIO DI TORRE

2: Connessione Com Inverter

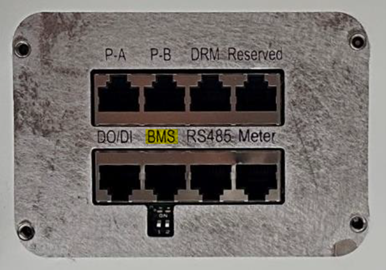

Utilizzare la porta BMS per collegare il cavo di comunicazione CAN. (Vedi sezione "Can Connection" per maggiori dettagli.)

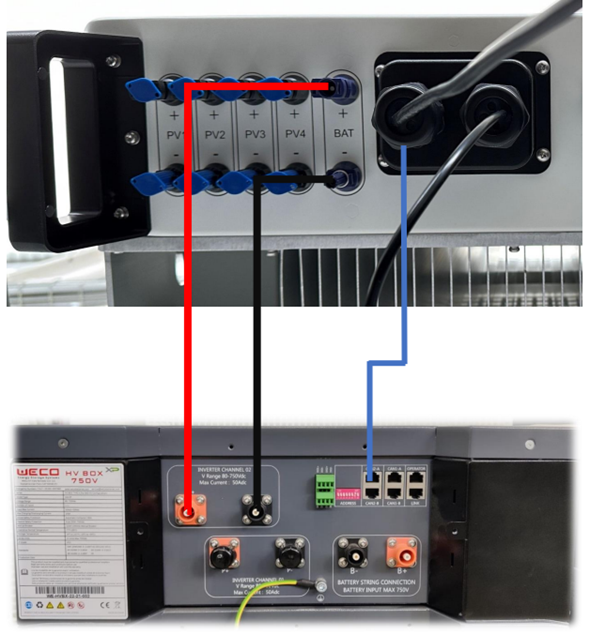

3: Collegamento dell'alimentazione a batteria

Tenere l'inverter e la batteria spenti.

Aprire il coperchio e collegare i cavi di alimentazione dalla batteria all'inverter.

Utilizzare una chiave dinamometrica per fissare il bullone dei cavi.

(Modello: HV BOX XP)

4: App Weco - Set di aggiornamento e protocollo

Si prega di consultare la  sezione "Weco App" per maggiori dettagli.

ATTENZIONE: Spegnere la batteria per procedere con le operazioni rimanenti.

Mantenere la batteria accesa danneggerà il BMS e potenzialmente il circuito di protezione dell'alimentazione dell'inverter.

5: Cablaggio dell'inverter

Dopo aver seguito tutti questi passaggi, è possibile collegare i cavi GRID e FV all'inverter. Quindi premere l'interruttore BMS delle batterie su 1 e l'interruttore HV Box su ON e attendere la procedura di avvio.

Al termine della procedura è possibile accendere l'interruttore FV

6: Configurazione dell'inverter

1. Scarica e avvia l'app Solis Cloud. Registra un account o accedi a uno esistente. Accedi al tuo impianto o aggiungine uno nuovo, quindi vai in Impostazioni e seleziona Funzionamento locale.
2. Ora scegli il tuo metodo di connessione preferito, seleziona l'inverter e accedi tramite password.
3. Al primo avvio, la batteria potrebbe non essere riconosciuta e potrebbe essere visualizzato un "errore di comunicazione". Questo è normale in quanto è necessario impostare le corrette impostazioni della batteria per avviare la comunicazione.

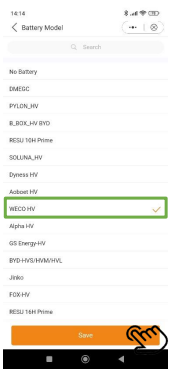

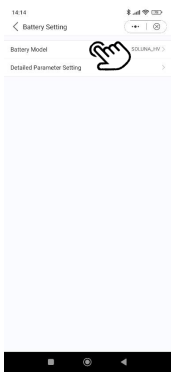

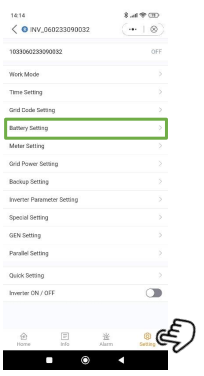

4. Premere l'icona Impostazioni in basso a destra della pagina per accedere alla pagina delle impostazioni. Qui premere Impostazioni batteria, quindi Modello batteria e selezionare WECO HV come modello di batteria.

Ora la batteria viene riconosciuta dall'inverter e i parametri sono visibili.

ATTENZIONE, IMPORTANTE

Per fare in modo che tutte le informazioni vengano correttamente visualizzate e ricevute dall'inverter è necessario effettuare un doppio controllo inserendo in Informazioni e poi in Batteria.

Nella schermata è possibile visualizzare le informazioni corrette ricevute dall'inverter dal BMS della batteria, come ad esempio:

% SOC

SOH %

Voltaggio

Corrente

Stato

Ora l'intero sistema è pronto per funzionare.

Weco in combinazione con l'inverter Trifase Solis Hybrid RHI

1: Preparazione della batteria

• Tenere l'interruttore HV BOX e l'interruttore BMS su "0" OFF.
• Montare la torre e il DIP Switch dell'HV Box e delle batterie secondo il relativo manuale.
• Collegare il cavo CAN RJ45 alla porta CAN 2A dell'HV BOX. (vedi Connessione CAN per i dettagli)
• Il terminale RJ45 sull'altro lato deve essere crimpato in modo che corrisponda al PIN OUT dell'inverter. (vedi Connessione CAN per i dettagli)
• Non collegare i cavi di alimentazione in questa fase.

ESEMPIO DI SCATOLA HV XP

Gli interruttori DIP HV BOX XP sono impostati come 00000010 (solo DIP 7 ON)

5K3 ESEMPIO DI EXP

I DIP commutati sono impostati come 11111000. Solo DIP dell'ultimo slave deve essere impostato in modo diverso 01111010 (solo dip 1, 6, 8 OFF).

ESEMPIO DI TORRE

2: Connessione CAN Com dell'inverter

Utilizzare la porta CAN per collegare il cavo di comunicazione CAN. (Vedi sezione "Can Connection" per maggiori dettagli.)

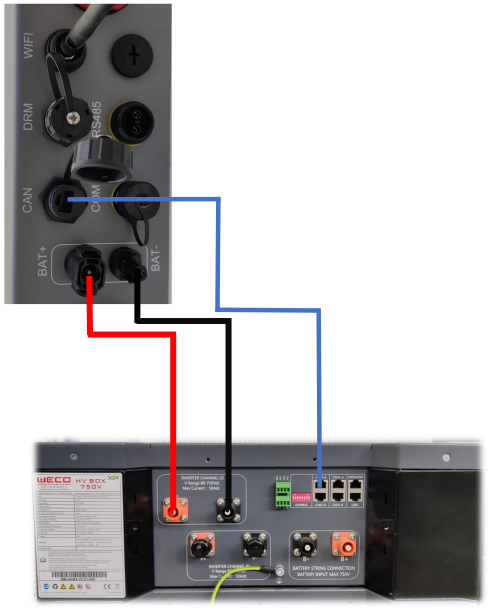

3: Collegamento all'alimentazione a batteria:

Tenere l'inverter e la batteria spenti.

Aprire il coperchio e collegare i cavi di alimentazione dalla batteria all'inverter.

Utilizzare una chiave dinamometrica per fissare il bullone dei cavi.

(Modello: HV BOX XP)

4: App Weco - Set di aggiornamento e protocollo

Si prega di consultare la  sezione "Weco App" per maggiori dettagli.

ATTENZIONE: Spegnere la batteria per procedere con le operazioni rimanenti.

Mantenere la batteria accesa danneggerà il BMS e potenzialmente il circuito di protezione dell'alimentazione dell'inverter.

5: Cablaggio dell'inverter:

Dopo aver seguito tutti questi passaggi, è possibile collegare i cavi GRID e FV all'inverter. Quindi premere l'interruttore BMS delle batterie su 1 e l'interruttore HV Box su ON e attendere la procedura di avvio.

Al termine della procedura è possibile accendere l'interruttore FV.

6: Configurazione dell'inverter

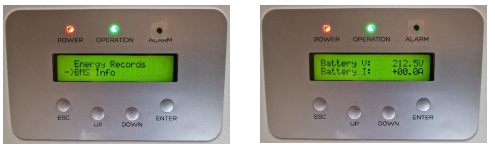

Al primo avvio, potrebbe essere visualizzato un allarme di comunicazione. Questo è normale in quanto è necessario impostare le corrette impostazioni della batteria per avviare la comunicazione.

Per selezionare la batteria premere "ENTER" per accedere al menu. Utilizzare i tasti "SU" e "GIÙ" per navigare e "INVIO" per confermare.

Premere "GIÙ" fino a raggiungere Impostazioni avanzate, quindi premere "INVIO" e inserire la password. (Parola d'ordine: 0010)

Ora vai su "GIÙ" fino a raggiungere Battery Select.

Seleziona WECO come batteria.

Ora è possibile impostare il valore per la scarica eccessiva e la carica forzata SOC; inserisci i tuoi valori preferiti con i tasti "SU" e "GIÙ" e quindi premi "INVIO" per confermare.

Ora la batteria viene riconosciuta dall'inverter e i parametri sono visibili.

ATTENZIONE, IMPORTANTE

Per fare in modo che tutte le informazioni vengano correttamente visualizzate e ricevute dall'inverter è necessario effettuare un doppio controllo inserendo in Informazioni e poi Info BMS.

Nella schermata è possibile visualizzare le informazioni corrette ricevute dall'inverter dal BMS della batteria, come ad esempio:

% SOC

SOH %

Voltaggio

Corrente

Stato

Ora l'intero sistema è pronto per funzionare.

Weco in combinazione con gli inverter Solis Hybrid Monofase

1: Preparazione della batteria

• Tenere l'interruttore BMS su "0" OFF.
• Impostare il DIP Switch della batteria in conformità con il relativo manuale
• Collegare il cavo CAN RJ45 alla porta CAN A
• Il terminale RJ45 sull'altro lato deve essere crimpato in modo che corrisponda al PIN OUT dell'inverter.
• Non collegare i cavi di alimentazione in questa fase.

5K3 ESEMPIO DI EXP

I DIP commutati sono impostati tutti su OFF (00000000). Solo il DIP dell'ultimo slave deve essere impostato in modo diverso (00000100).

ESEMPIO 4K4 LT

I DIP commutati sono impostati tutti su OFF (00000000). Solo il DIP dell'ultimo slave deve essere impostato in modo diverso (00000100).

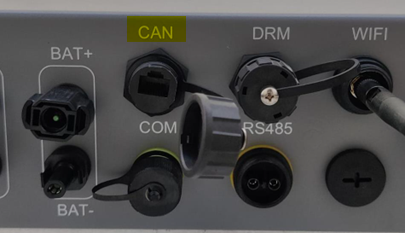

2: Connessione Com Inverter

Utilizzare la porta CAN per collegare il cavo di comunicazione CAN. (Vedi sezione "Can Connection" per maggiori dettagli.)

3: Collegamento dell'alimentazione a batteria

Tenere l'inverter e la batteria spenti.

Aprire il coperchio e collegare i cavi di alimentazione dalla batteria all'inverter.

Utilizzare una chiave dinamometrica per fissare il bullone dei cavi.

(Modello: 5K3 XP)

NOTA: La stessa configurazione si applica al modello 4k4 LT.

4: App Weco - Set di aggiornamento e protocollo

Si prega di consultare la  sezione "Weco App" per maggiori dettagli.

ATTENZIONE: Spegnere la batteria per procedere con le operazioni rimanenti.

Mantenere la batteria accesa danneggerà il BMS e potenzialmente il circuito di protezione dell'alimentazione dell'inverter.

5: Cablaggio dell'inverter

Dopo aver seguito tutti questi passaggi, è possibile collegare i cavi GRID e FV all'inverter e reinstallare il coperchio di protezione.

Quindi premere il pulsante ON/OFF della batteria e accendere l'interruttore FV per abilitare il FV.

Ora l'inverter avvierà il processo di avvio e la batteria potrà essere accesa

6: Configurazione dell'inverter

Al primo avvio, potrebbe essere visualizzato l'errore "CAN FAIL". Questo è normale in quanto è necessario impostare la batteria per avviare la comunicazione. Accedere al menu premendo ENTER.

Utilizzare i tasti freccia per navigare e INVIO per confermare.

Vai su Impostazioni avanzate (la password è 0010).

Vai a Set di energia di accumulo.

Vai su Selezione batteria.

In questa pagina seleziona WECO come modello di batteria e avvia la comunicazione.

La batteria è ora riconosciuta dall'inverter e i parametri sono visibili.

ATTENZIONE, IMPORTANTE

Per fare in modo che tutte le informazioni siano correttamente visualizzate e ricevute dall'inverter è necessario effettuare un doppio controllo inserendo in Informazioni.

Nella schermata è possibile visualizzare le informazioni corrette ricevute dall'inverter dal BMS della batteria, come ad esempio:

% SOC

SOH %

Voltaggio

Corrente

Stato

Ora l'intero sistema è pronto per funzionare.

Connessione CAN COM

ATTENZIONE IL CAVO BMS SOLIS CAN PUÒ ESSERE MODIFICATO LOCALMENTE

Il BMS CAN PIN OUT sul lato della batteria è lo stesso per qualsiasi batteria WeCo.

Il terminale RJ45 sul lato dell'inverter deve essere crimpato in modo che corrisponda all'uscita PIN dell'inverter

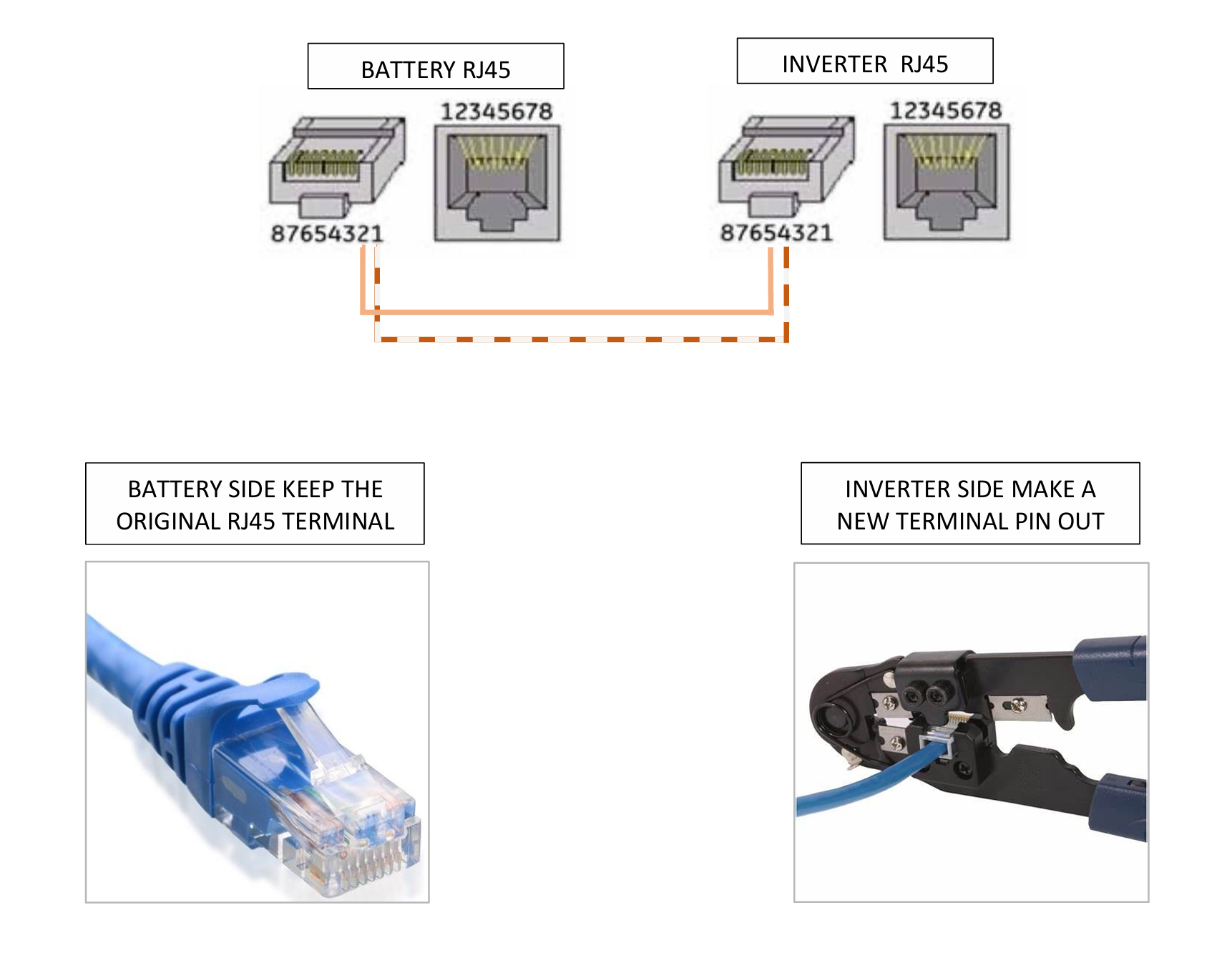

Per la serie ibrida Solis S6 e la serie ibrida RHI

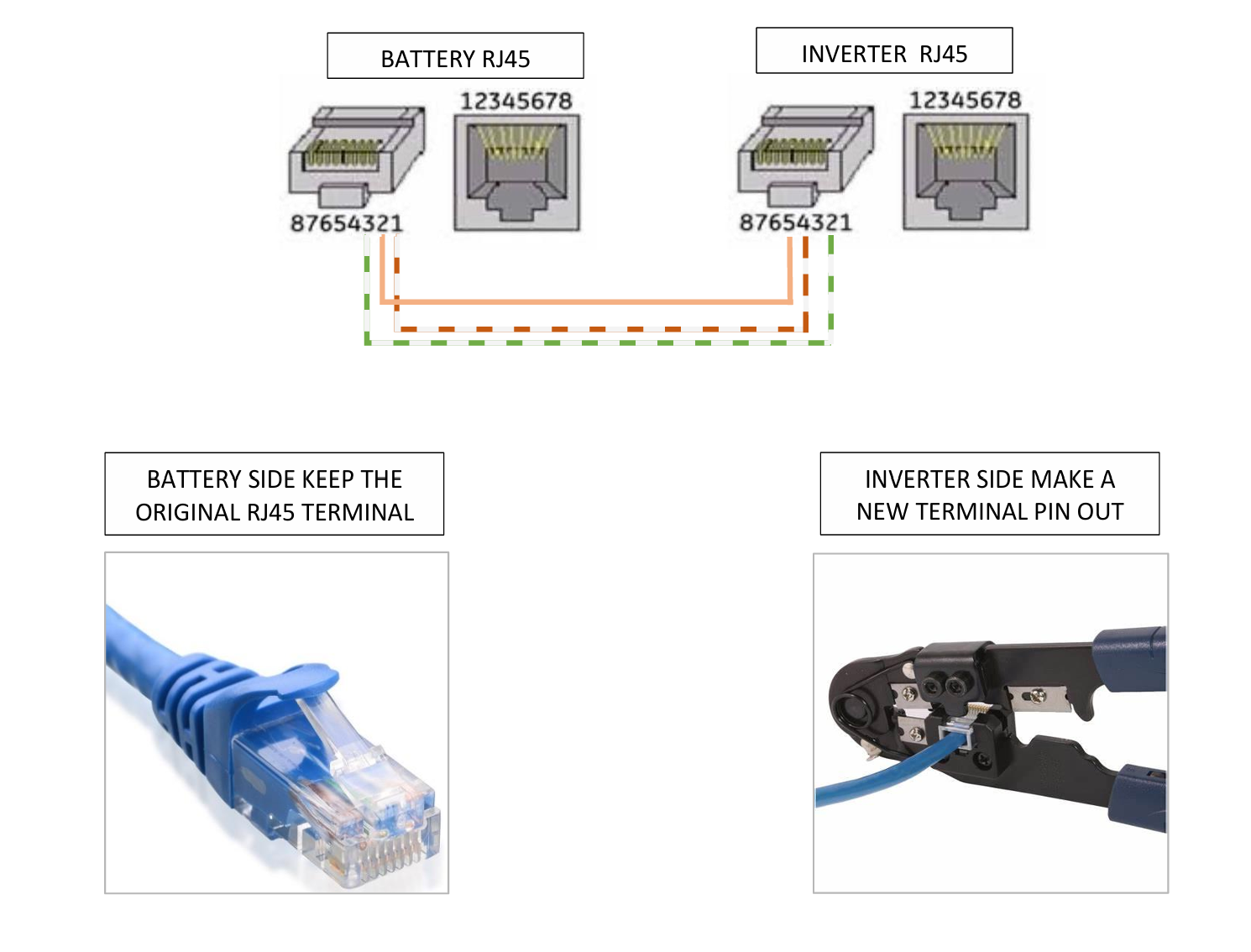

Per Solis ibrido monofase

LATO BATTERIA MANTENERE IL LATO INVERTER FARE UN

TERMINALE RJ45 ORIGINALE NUOVA PIEDINATURA TERMINALE

Applicazione WeCo

Scarica l'APP Bluetooth WeCo da Google Play o dall'APP Store.

• L'APP Bluetooth ti permetterà di ispezionare la batteria, impostare la batteria e monitorare le funzioni del BMS durante la fase di messa in servizio.
• Come buona pratica, è sempre necessario cercare l'ultimo FW per la batteria.
• Il modello 5K3 XP (così come l'HV BOX) ha un dispositivo WiFi/BT integrato ed è possibile trovare il segnale Bluetooth della batteria (sotto forma di numero di serie della batteria) direttamente dall'elenco in-APP.

Si prega di seguire le istruzioni WeCo per ulteriori dettagli su come configurare l'app, aggiornare il firmware, ecc. - vedere WeCo Websito per i dettagli - https://wecobatteries.com

Nota: la stessa procedura si applica al modello 4k4 LT, con l'eccezione che è necessario un dongle WiFi/BT esterno. In questo caso, nel passaggio della schermata 04 dovrai selezionare l'indirizzo MAC del dongle.

Domande di supporto

Confidiamo che questo articolo sia stato una risorsa preziosa per semplificare il processo di collegamento degli inverter Solis con le batterie Weco.

Siamo consapevoli che ogni installazione può presentare sfide uniche e siamo qui per supportarti in ogni fase del processo. In caso di problemi o ulteriori domande, non esitare a contattare il team di supporto Solis locale. I nostri esperti dedicati si impegnano ad assistervi nel raggiungimento di una transizione fluida ed efficiente verso soluzioni energetiche sostenibili.

Grazie per aver scelto Solis e Weco per le vostre esigenze di energia rinnovabile e non vediamo l'ora di aiutarvi a realizzare un futuro più luminoso e più verde.
