AC-Coupling con l’inverter ibrido Solis S6-3P



Scenari, Configurazioni e Pratiche consigliate

Autori: Team Tecnico Solis
Destinatari: Installatori, EPCs, e professionisti della gestione e manutenzione (O&M) impegnati nella riqualificazione di impianti fotovoltaici esistenti o nell'ampliamento delle capacità di accumulo ibrido.
Download: il PDF è allegato in fondo all'articolo



Panoramica

L'accoppiamento in CA consente di integrare un inverter fotovoltaico collegato alla rete esistente con un inverter ibrido trifase Solis S6, garantendo l'accumulo in batteria, l'alimentazione di riserva e il controllo avanzato dell'immissione in rete, senza dover modificare il lato CC di un impianto fotovoltaico già installato. L'inverter ibrido S6 supporta sia gli inverter trifase Solis che quelli di terze parti collegati alla rete, rendendolo ideale per progetti di retrofit e aggiornamenti graduali.

Nota sul Firmware: Consigliamo di aggiornare sempre l'inverter ibrido S6 all'ultima versione del firmware prima di mettere in servizio le modalità con accoppiamento CA, per garantire la compatibilità delle funzionalità e la stabilità del sistema.



Quando utilizzare un inverter in AC‑Coupling

  • Adeguamento di impianti fotovoltaici esistenti: Quando si vuole mantenere  un inverter giá precedentemente collegato alla rete e si vuole aggiungere l’accumulo per l'autoconsumo, controllare la carica e scarica delle batterie mediante fasce orarie e utilizzare il backup.
  • Implementazioni graduali: Quando si inizia con il fotovoltaico, per poi aggiungere successivamente l'accumulo senza dover ricablare le stringhe fotovoltaiche.
  • Architetture miste: La gamma S6 ibrida supporta inverter fotovoltaici trifase Solis o di terze parti entro i limiti di potenza specificati nella scheda tecnica del prodotto.



Due scenari verificati

Per le serie S6-EH3P(12-20)K-H e S6-EH3P(8-15)K02-NV-YD-L

1) Smart‑Port AC‑Coupling (Collegamento diretto alla porta AC‑Gen)

Che cos’è: L'inverter di terze parti o l’inverter Solis collegato alla rete si collega alla porta AC-Gen (Smart Port) dell'ibrido S6. L'ibrido gestisce l'interazione con l'accumulo e i carichi.

Requisiti  e vantaggi principali:

  • Collegare esclusivamente inverter di stringa trifase; la potenza CA dell'inverter FV deve essere inferiore alla potenza CA nominale dell'ibrido S6.
  • Controllo dell’esportazione: Dato che l'S6 non può limitare direttamente un inverter di terze parti, questa modalitá permette di abilitare il controllo dell'esportazione massima (Smart Port → AC Couple → Based on Export Power & SOC). Se l'esportazione supera il limite impostato per un periodo definito (ad es. >100 W per 30 s), l'S6 apre il relè dello Smart Port per impedire un'esportazione eccessiva.
  • Modulazione della potenza Off‑grid: L'inverter di terze parti deve supportare il distacco del carico in caso di sovrafrequenza (OFLS) e l'aumento del carico in caso di sottofrequenza (UFLR) in linea con il proprio codice di rete corretto. L'S6 modulerà la frequenza: ad esempio, quando SOC ≥ 85%, l'ibrido aumenta la frequenza per limitare il fotovoltaico, proteggendo la batteria dal sovraccarico.

Casi tipici di utilizzo:

  • Siti che danno priorità a limiti di esportazione rigidi/esportazione zero verso la rete.
  • Capacità dell'inverter di terze parti inferiore rispetto alla potenza nominale dell'ibrido S6.

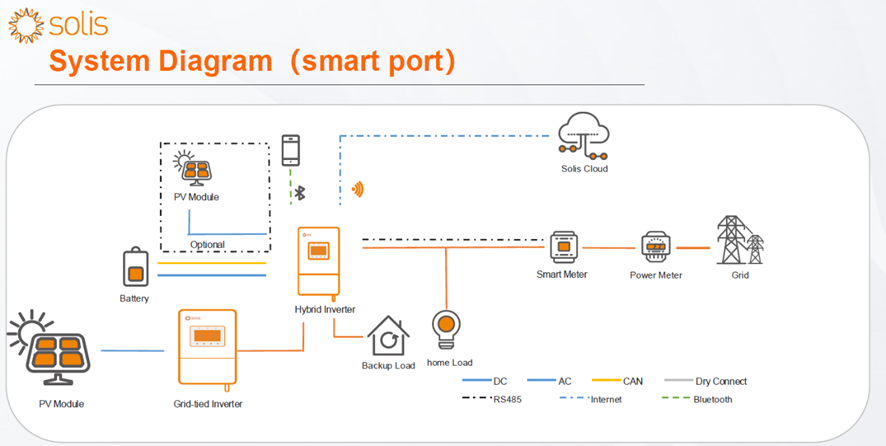

(PV modules → Third‑party/Solis PV inverter → S6 Hybrid Smart Port; Battery; Backup & Home Loads; Meter; SolisCloud)



Per le serie S6-EH3P(12-20)K-H e S6-EH3P(5-10)K-H
2) AC‑ Coupling lato rete con Dual Meters

Che cos’è: L'inverter fotovoltaico si collega sul lato rete, mentre il sistema ibrido monitora sia la rete che l'inverter fotovoltaico tramite due contatori intelligenti:

  • Smart Meter 1 (Lato Rete, ID: 001, password: 1000)
  • Smart Meter 2 (Lato PV inverter, ID: 002, password: 1000)



Vantaggi principali:

  • L'inverter ibrido monitora con precisione l'importazione/esportazione dalla rete e la potenza in uscita dall'inverter FV per ottimizzare la carica/scarica della batteria e i limiti di esportazione.
  • Chiara separazione delle funzioni: la generazione fotovoltaica rimane sul bus di rete; l'ibrido gestisce l'accumulo, i carichi e la logica di esportazione grazie ai contatori.

Elementi essenziali di configurazione e cablaggio:

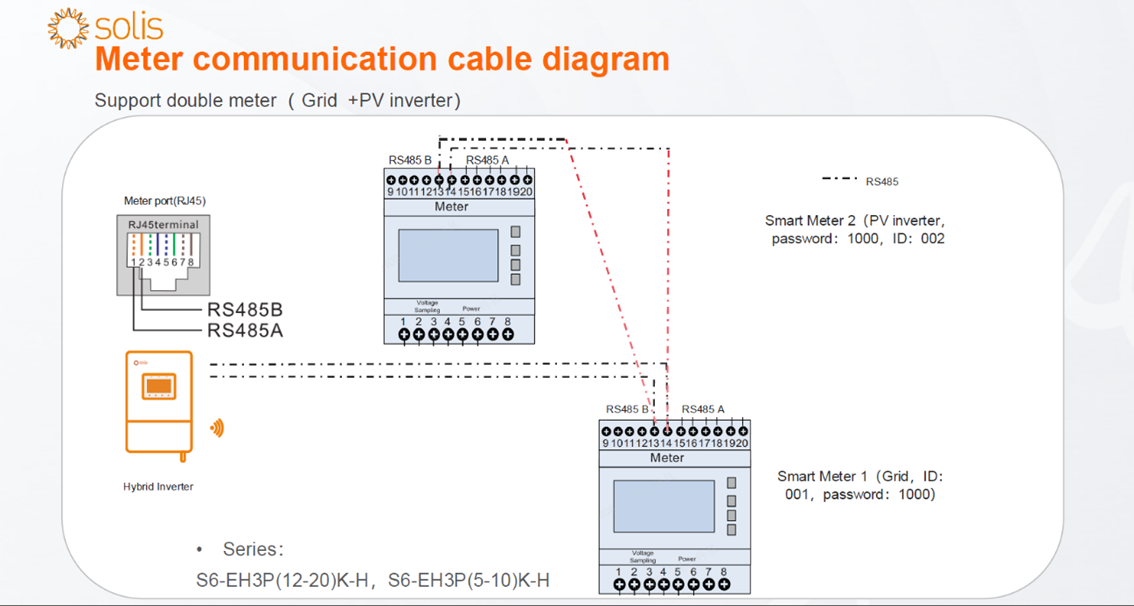

  • Connessioni RS‑485 dai contatori alla porta meter dell’ S6 (RJ45); impostare ID e password come sopra.

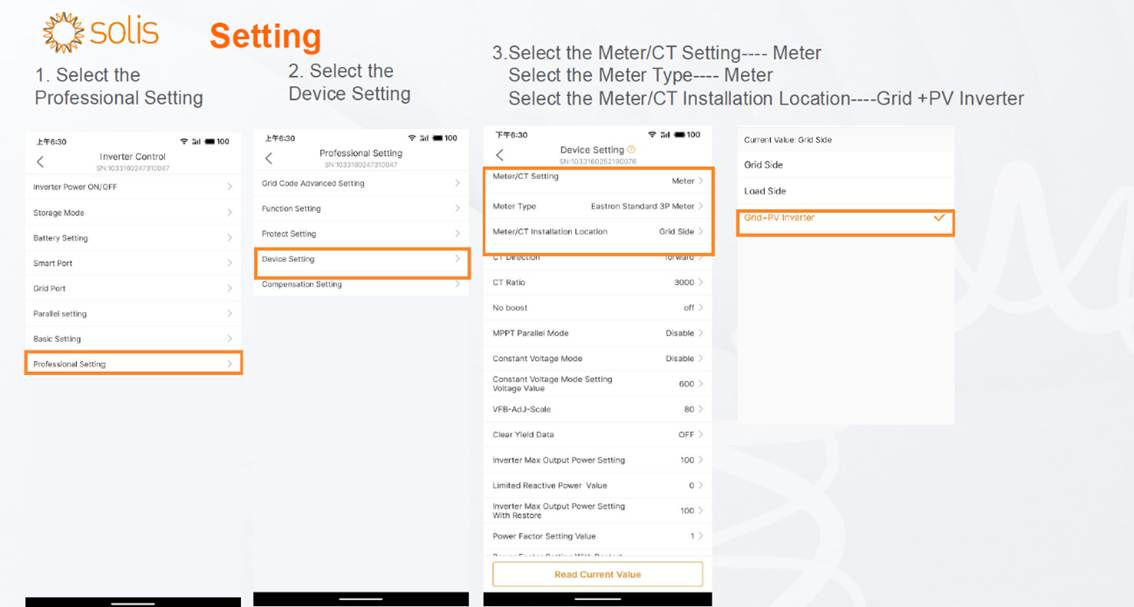

Nell'interfaccia utente dell'inverter: Professional Setting → Device Setting → Meter/CT Setting, scegliere il tipo di contatore e la posizione di Grid + PV Inverter.

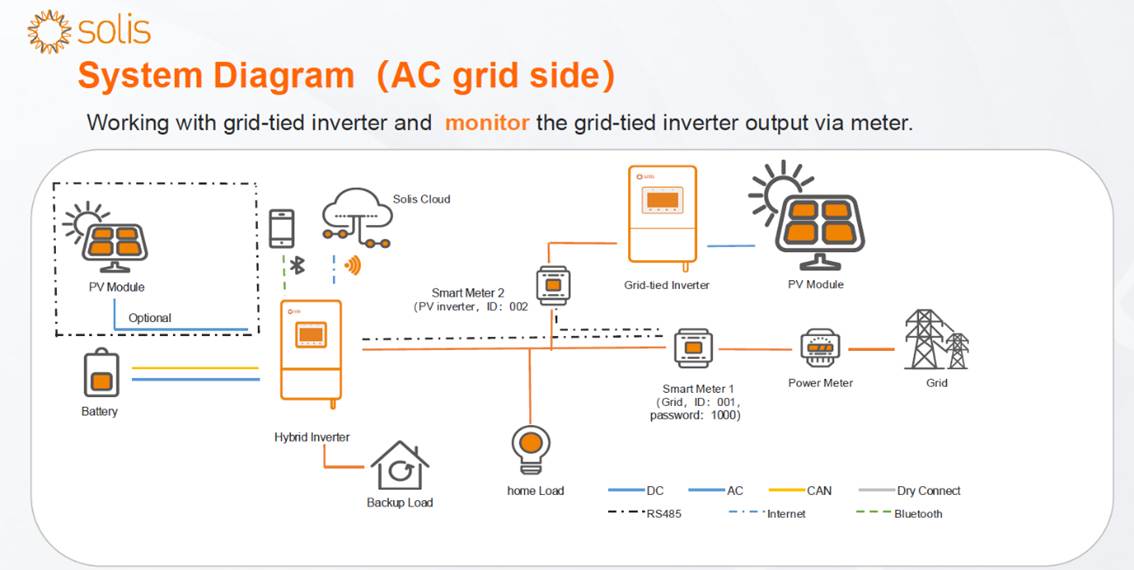

 (PV inverter on grid bus; Meter 1 measures grid; Meter 2 measures PV inverter; RS‑485 to S6; Battery; Loads; SolisCloud)



Configurazione passo a passo

A) Accoppiamento CA Smart-Port (con inverter fotovoltaico di terze parti/Solis)

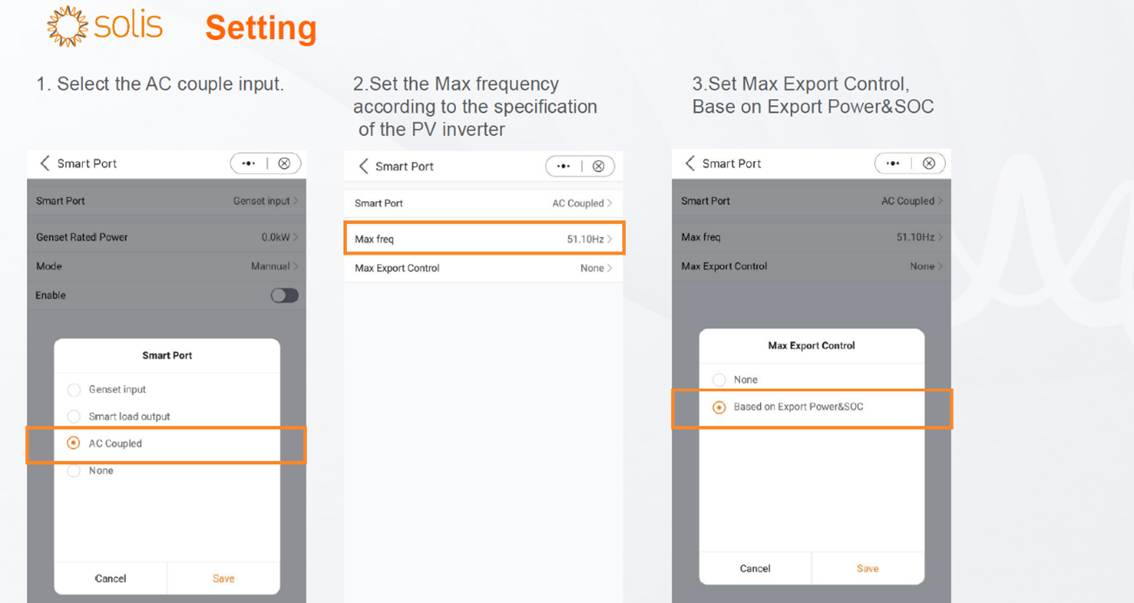

  1. Selezionare AC‑Couple Input nelle impostazioni dell’inverter ibrido S6.
  2. Configurare la Massima Frequenza in base alle specifiche dell'inverter FV (garantisce il corretto funzionamento dell'OFLS in modalità off-grid).
  3. Abilitare il Controllo sull’esportazione:
    • Modalitá di configurazione: Basata sull’ Export Power & SOC
    • Come lo fa: Apre il relè dello Smart-Port se l'esportazione supera il limite configurato per la durata definita (riferimento di fabbrica: 100 W per 30 s).



B) Lato AC‑Grid con Doppio Contatore

  1. Cablaggio:
    • Installare lo Smart Meter 1 nel punto di connessione alla rete (ID: 001, password: 1000).
    • Installare lo Smart Meter 2 sulla linea di alimentazione dell’inverter di produzione (ID: 002, password: 1000).
    • Collegare entrambi tramite RS‑485 A/B alla porta Meter dell’inverter ibrido S6 (RJ45).




        2. Configurazione inverter:

  • Professional Setting → Device Setting → Meter/CT Setting
  • Meter Type: Meter
  • Installation Location: Grid + PV Inverter

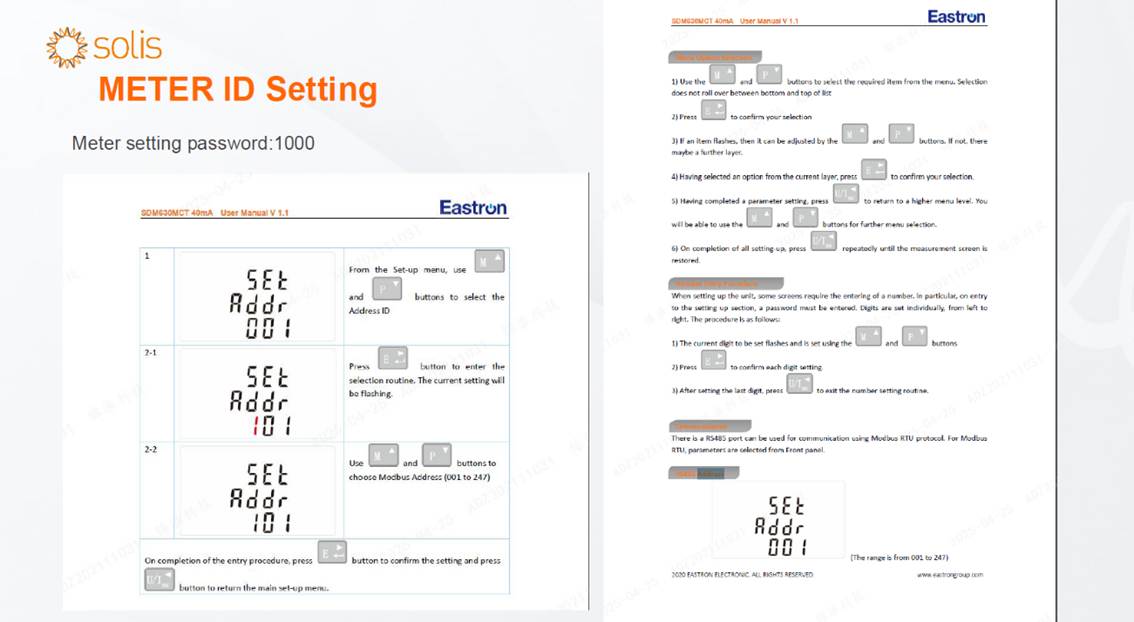

3. Verificare IDs/Passwords: Utilizzare la password di configurazione 1000 per settare il meter IDs (001, 002).







Consigli di Progettazione e Messa in Servizio

  • Adeguamento della potenza:  Assicurarsi che la potenza nominale in CA dell'inverter FV sia inferiore alla potenza nominale in CA dell'ibrido S6 quando si utilizza lo Smart-Port. Ciò garantisce la selettività della protezione e il margine della logica dei relè.
  • Conformitá al codice di rete: Per il funzionamento off-grid con un inverter FV di terze parti, configurare il codice di rete corretto e verificare il supporto OFLS/UFLR per consentire la limitazione basata sulla frequenza.
  • Strategia di limitazione dell’esportazione: Laddove si applicano limiti di esportazione pari a zero o rigidi, utilizzare il controllo dell'esportazione massima (topologia Smart-Port) o il monitoraggio a doppio contatore (topologia lato rete) per mantenere le esportazioni entro le soglie della rete elettrica
  • Aggiornamento Firmware: Aggiornare l'S6 Hybrid (e l'inverter FV, se applicabile) all'ultima versione del firmware prima di testare i limiti di esportazione o il funzionamento ad isola.
  • Test di convalida:
  • Per connessioni On‑grid: simulare un'elevata produzione FV per confermare il limite di esportazione e il comportamento del relè Smart-Port.
  • Per connessioni Off‑grid: con SOC ≥ 85%, verificare che l'aumento di frequenza limiti la produzione FV come previsto.



Domande Frequenti

  • D1: Posso collegare in CA qualsiasi inverter fotovoltaico monofase all'ibrido trifase S6?
    R: No. Per il collegamento in CA tramite Smart-Port con l'ibrido trifase S6 sono supportati solo gli inverter trifase collegati alla rete.
  • D2: In che modo l'S6 limita l'esportazione quando non può controllare direttamente un inverter fotovoltaico di terze parti?
    R: Abilita il controllo dell'esportazione massima (basato sulla potenza di esportazione e sullo stato di carica). Se l'esportazione misurata supera il limite impostato per l'intervallo definito (rif. 100 W/30 s), l'S6 apre il relè dello Smart-Port per interrompere l'apporto dall'inverter accoppiato in CA.


  • D3: Cosa garantisce un funzionamento off-grid sicuro con un inverter fotovoltaico di terze parti?
    R: L'inverter di terze parti deve supportare la risposta frequenza-potenza (OFLS/UFLR) secondo il proprio codice di rete, consentendo all'S6 di regolare la produzione fotovoltaica modificando la frequenza di sistema, ad esempio limitandola quando SOC ≥ 85%.
  • D4: L'S6 può monitorare la produzione fotovoltaica da un inverter fotovoltaico lato rete? R: Sì: utilizzare due contatori (Rete = ID 001, Inverter fotovoltaico = ID 002) e configurare la posizione di installazione del contatore/CT: Rete + Inverter fotovoltaico per un monitoraggio completo.

Riepilogo

        Sia che ci si colleghi tramite la Smart-Port per l'accoppiamento CA diretto, sia che si opti per       l'accoppiamento lato rete con contatori doppi, l'ibrido trifase Solis S6 offre una valida soluzione per aggiungere batterie, applicare limiti di esportazione e abilitare il backup, senza dover rielaborare il lato CC dell’impianto fotovoltaico. E’ obbligatorio seguire i passaggi di configurazione specifici indicati per la tipologia di impianto, mantenere aggiornato il firmware e configurare i parametri di esportazione e di frequenza per garantire un'installazione efficiente e duratura.
