Acoplamento em CA com o Inversor Híbrido Solis S6-3P


Cenários, configurações e boas práticas

Autor: Equipa Técnica da Solis
Público‑alvo: Instaladores, EPCs e profissionais de O&M que realizam retrofit de centrais FV existentes ou expandem capacidades de armazenamento híbrido.
Download: O ficheiro PDF encontra‑se anexado no final do artigo

Visão geral

O acoplamento em CA permite integrar um inversor fotovoltaico existente ligado à rede com um inversor híbrido trifásico Solis S6, possibilitando armazenamento em baterias, alimentação de reserva e controlo avançado de exportação — sem necessidade de reconstruir o lado CC de um campo fotovoltaico já instalado.

O híbrido S6 é compatível tanto com inversores trifásicos ligados à rede da Solis como de terceiros, tornando‑o ideal para projetos de retrofit e atualizações faseadas.

Nota sobre firmware: Antes da colocação em serviço dos modos de acoplamento em CA, atualize sempre o inversor híbrido S6 para a versão de firmware mais recente, garantindo compatibilidade de funcionalidades e estabilidade.

Quando faz sentido o acoplamento em CA

  • Retrofit de centrais FV existentes: Manter o inversor ligado à rede atual e adicionar baterias para autoconsumo, deslocamento temporal (TOU) e energia de backup.
  • Implementações faseadas: Começar com FV e adicionar armazenamento mais tarde, sem recablagem das strings FV.
  • Parques mistos: O híbrido S6 suporta inversores FV trifásicos Solis ou de terceiros, dentro dos limites de potência especificados.

Duas topologias comprovadas



Para as séries S6‑EH3P(12‑20)K‑H e S6‑EH3P(8‑15)K02‑NV‑YD‑L

1) Acoplamento em CA via Smart‑Port (Ligação direta AC‑Gen)

O que é:
O inversor FV (Solis ou de terceiros) é ligado à porta AC‑Gen (Smart Port) do híbrido S6. O híbrido gere a interação com o armazenamento e as cargas.

Requisitos e comportamentos principais

  • Ligar apenas inversores trifásicos ligados à rede; a potência AC do inversor FV deve ser ≤ à potência AC nominal do híbrido S6.
  • Controlo de exportação para a rede: Como o S6 não consegue limitar diretamente um inversor de terceiros, ative o Controlo Máximo de Exportação
    (Smart Port → AC Couple → Baseado na Potência de Exportação & SOC).
    Se a exportação exceder o limite definido durante um período configurado (por exemplo, >100 W durante 30 s), o S6 abre o relé do smart‑port para evitar sobre‑exportação.
  • Partilha de potência em modo isolado: O inversor de terceiros deve suportar OFLS (desligamento por sobrefrequência) e UFLR (aumento por subfrequência), de acordo com o respetivo código de rede.
    O S6 modula a frequência do sistema — por exemplo, quando o SOC ≥ 85 %, o híbrido aumenta a frequência para reduzir a produção FV e proteger a bateria contra sobrecarga.

Casos de utilização típicos

  • Instalações que exigem limites rigorosos de exportação ou exportação zero para a rede.
  • Capacidade do inversor de terceiros inferior à potência nominal do híbrido S6.

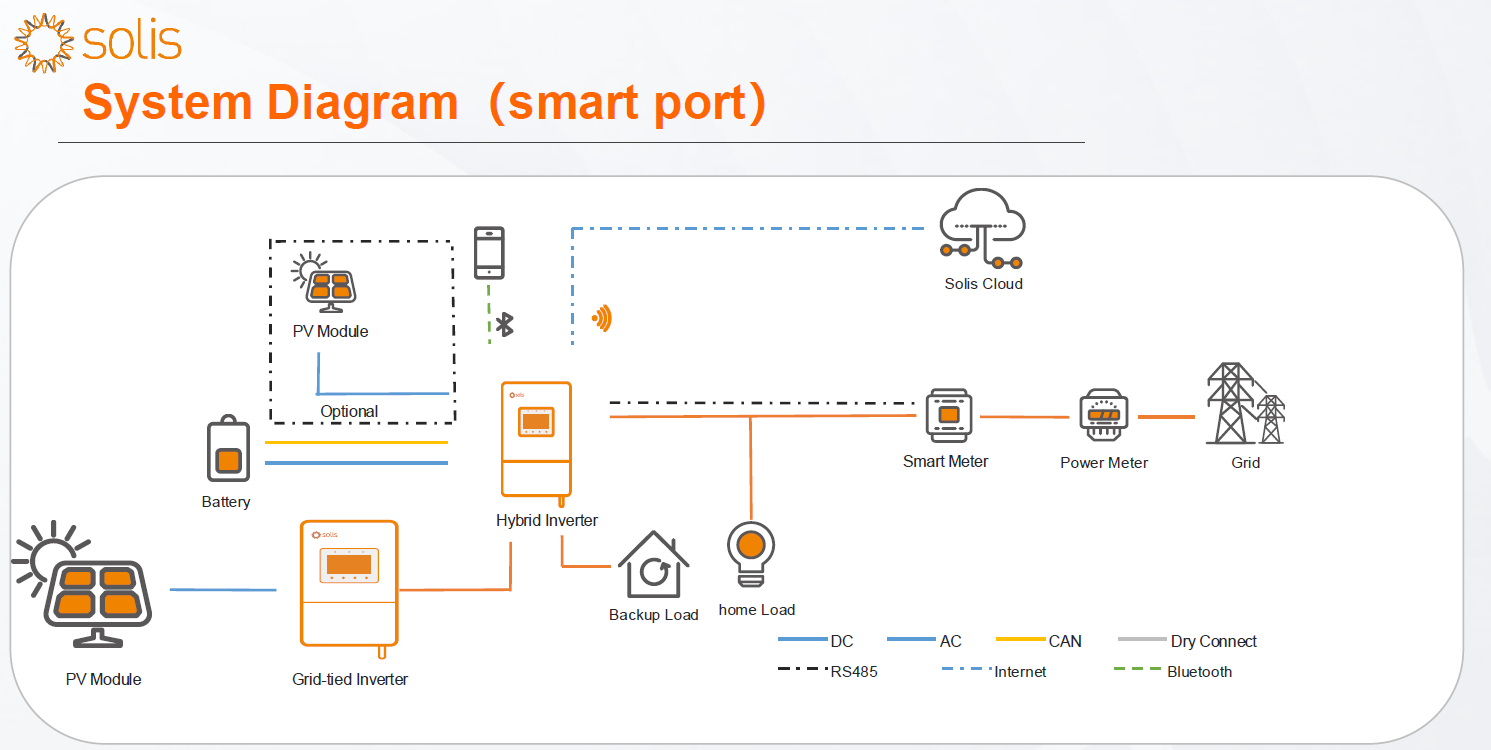

(Módulos FV → Inversor FV Solis/de terceiros → Smart Port do híbrido S6; Bateria; Cargas de backup e domésticas; Contador; SolisCloud)

Para as séries S6‑EH3P(12‑20)K‑H e S6‑EH3P(5‑10)K‑H

2) Acoplamento em CA no lado da rede com dupla medição

O que é:
O inversor FV é ligado no lado da rede, enquanto o híbrido monitoriza tanto a rede como o inversor FV através de dois contadores inteligentes:

  • Contador Inteligente 1 (Rede, ID: 001, palavra‑passe: 1000)
  • Contador Inteligente 2 (Inversor FV, ID: 002, palavra‑passe: 1000)

Principais vantagens

  • O híbrido monitoriza com precisão a importação/exportação da rede e a produção do inversor FV, otimizando a carga/descarga das baterias e os limites de exportação.
  • Separação clara de funções: a geração FV permanece no barramento da rede; o híbrido gere o armazenamento, as cargas e a lógica de exportação, com total visibilidade através dos contadores.

Requisitos essenciais de medição e cablagem

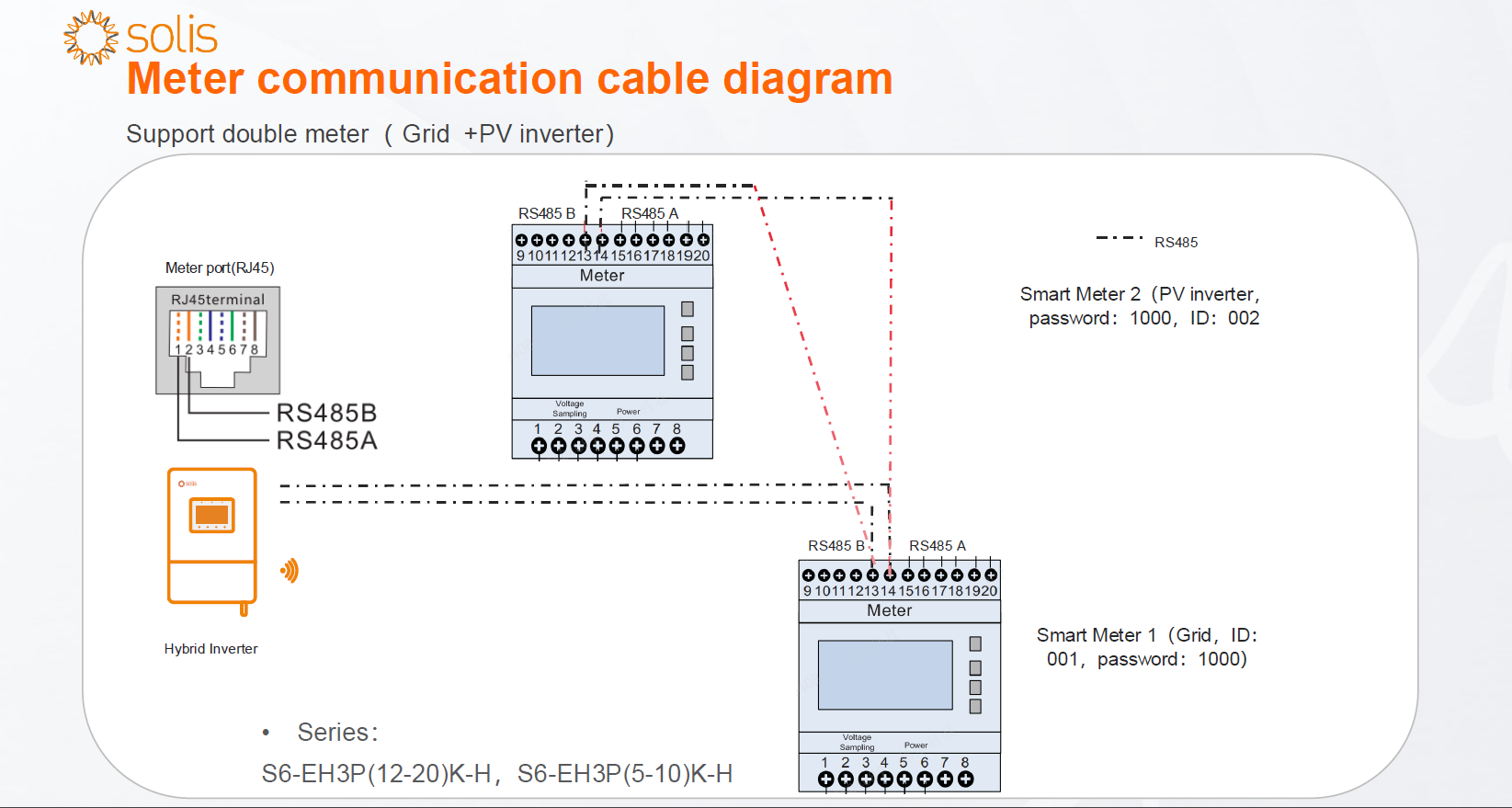

  • Ligações RS‑485 dos contadores à porta de medição do S6 (RJ45); configurar IDs e palavras‑passe conforme indicado.
  • Na interface do inversor:
    Professional Setting → Device Setting → Meter/CT Setting, selecionar o tipo de contador e Local de Instalação: Rede + Inversor FV.

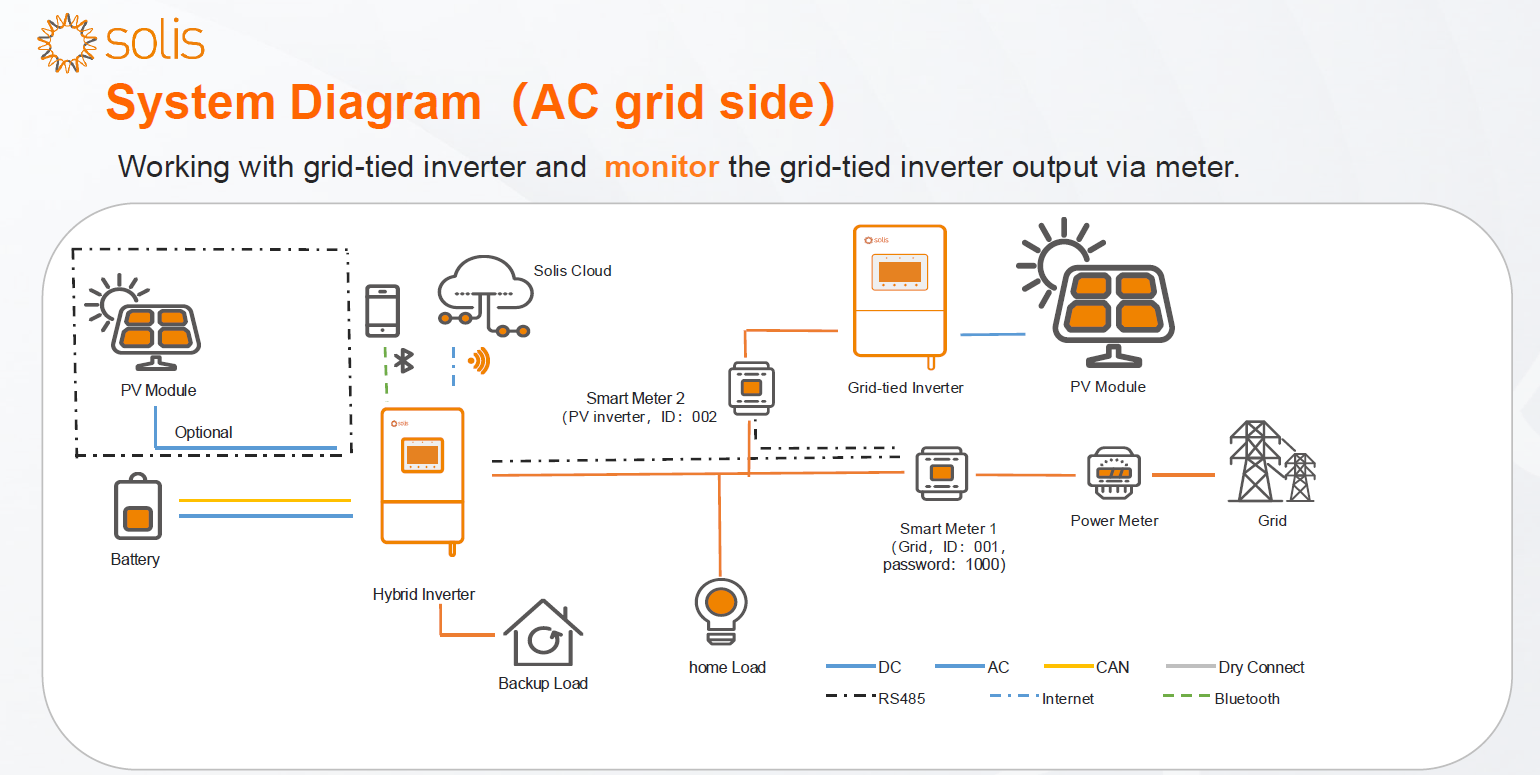

(Inversor FV no barramento da rede; Contador 1 mede a rede; Contador 2 mede o inversor FV; RS‑485 para o S6; Bateria; Cargas; SolisCloud)

Configuração passo a passo

A) Acoplamento em CA via Smart‑Port (com inversor FV Solis/de terceiros)

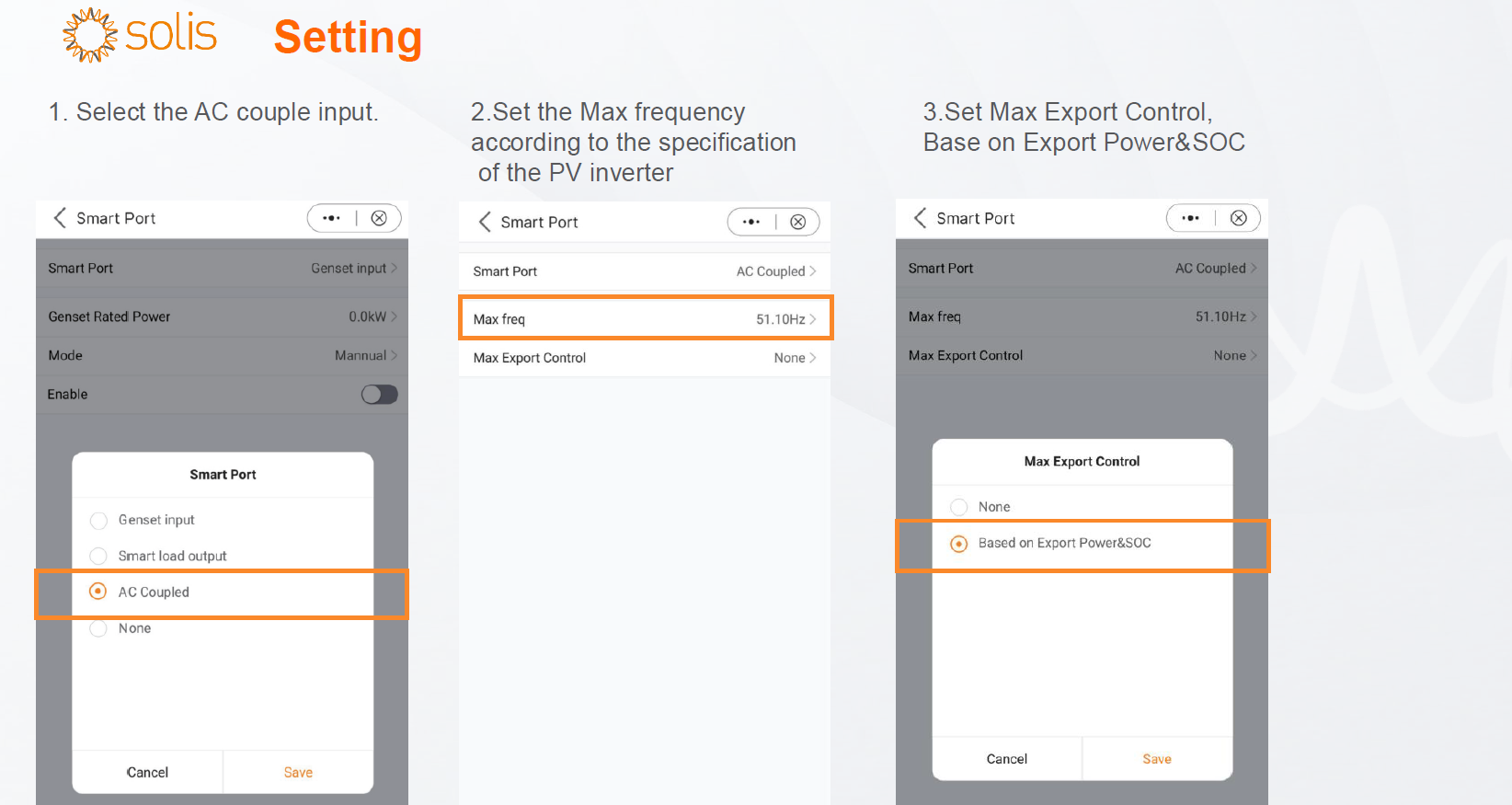

  1. Selecionar AC‑Couple Input nas definições do híbrido S6.
  2. Definir a Frequência Máxima de acordo com a especificação do inversor FV (assegura o correto funcionamento do OFLS em modo isolado).
  3. Ativar o Controlo Máximo de Exportação:
    • Modo: Baseado na Potência de Exportação & SOC
    • Efeito: O relé do smart‑port abre se a exportação exceder o limite configurado durante o período definido
      (referência de fábrica: 100 W durante 30 s).

B) Acoplamento no lado da rede com dupla medição

Cablagem

  • Instalar o Contador Inteligente 1 no ponto de ligação à rede (ID: 001, palavra‑passe: 1000).
  • Instalar o Contador Inteligente 2 no circuito do inversor FV (ID: 002, palavra‑passe: 1000).
  • Ligar ambos via RS‑485 A/B à porta de contadores do S6 (RJ45).

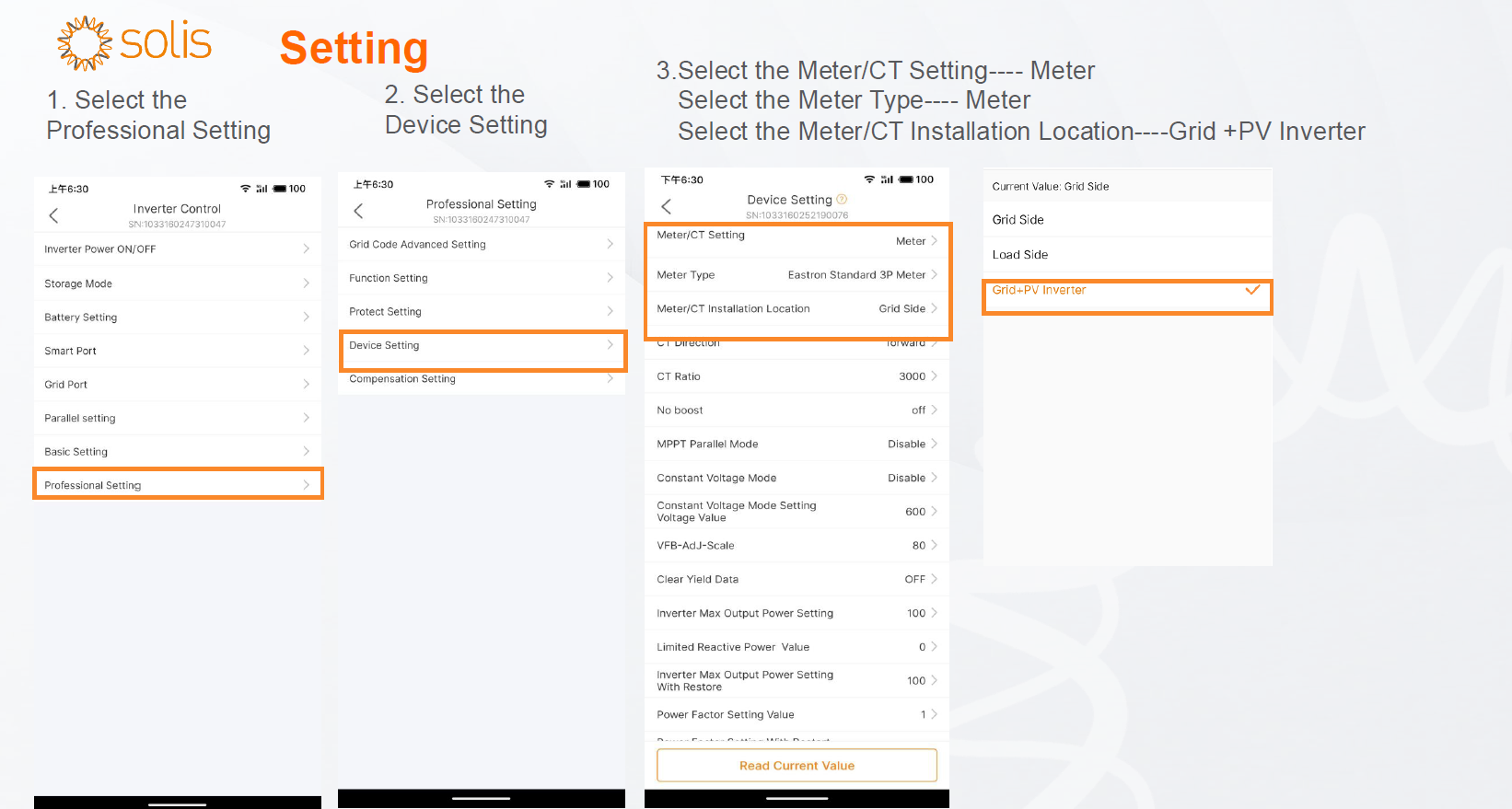

Configuração na interface do inversor

  • Professional Setting → Device Setting → Meter/CT Setting
  • Tipo de contador: Meter
  • Local de instalação: Rede + Inversor FV


Verificação de IDs/palavras‑passe:

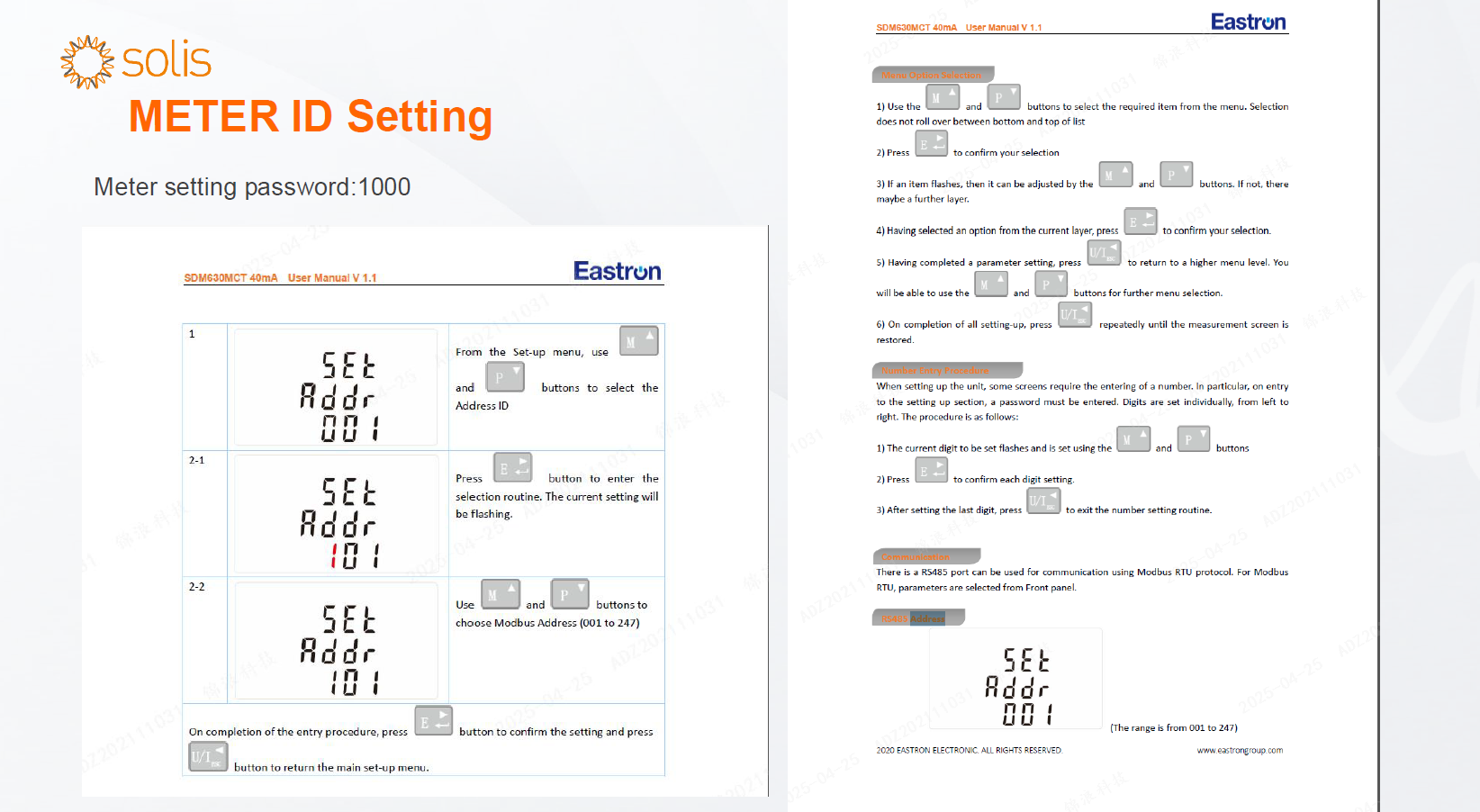

Utilizar a palavra‑passe de configuração do contador (1000) para confirmar os IDs (001 e 002).



Boas práticas de projeto e colocação em serviço

  • Correspondência de potência: Garantir que a potência AC do inversor FV ≤ potência AC nominal do híbrido S6 ao utilizar o Smart‑Port. Isto preserva a seletividade das proteções e a margem de funcionamento do relé.
  • Conformidade com o código de rede: Em funcionamento isolado com inversores de terceiros, configurar o código de rede correto e confirmar o suporte OFLS/UFLR para permitir a limitação baseada na frequência.
  • Estratégia de limite de exportação: Quando forem exigidos limites rigorosos ou exportação zero, utilizar o Controlo Máximo de Exportação (topologia Smart‑Port) ou a monitorização com dupla medição (topologia no lado da rede).
  • Firmware atualizado: Atualizar o híbrido S6 (e o inversor FV, se aplicável) para o firmware mais recente antes de testar limites de exportação ou transições para modo ilha.
  • Testes de validação
    • Em rede: Simular elevada produção FV para confirmar a limitação de exportação e o comportamento do relé do smart‑port.
    • Em modo isolado: Com SOC ≥ 85 %, verificar que o aumento da frequência reduz a produção FV conforme esperado.

Perguntas frequentes

P1: Posso acoplar em CA qualquer inversor FV monofásico ao híbrido trifásico S6?
R: Não. Apenas inversores trifásicos ligados à rede são suportados para acoplamento em CA via Smart‑Port com o híbrido trifásico S6.

P2: Como limita o S6 a exportação se não consegue controlar diretamente um inversor FV de terceiros?
R: Ativando o Controlo Máximo de Exportação (Baseado na Potência de Exportação & SOC).
Se a exportação medida exceder o limite definido durante a janela configurada (ref. 100 W / 30 s), o S6 abre o relé do smart‑port e interrompe a contribuição do inversor acoplado em CA.

P3: O que garante um funcionamento seguro em modo isolado com um inversor FV de terceiros?
R: O inversor de terceiros deve suportar controlo potência‑frequência (OFLS/UFLR) de acordo com o seu código de rede, permitindo ao S6 regular a produção FV ajustando a frequência do sistema — por exemplo, limitando a produção quando o SOC ≥ 85 %.

P4: O S6 consegue monitorizar a produção FV de um inversor FV ligado no lado da rede?
R: Sim. Utilize dupla medição (Rede = ID 001, Inversor FV = ID 002) e configure
Local de Instalação do Meter/CT: Rede + Inversor FV para uma visibilidade completa.

Resumo

Quer utilize o Smart‑Port para acoplamento direto em CA, quer opte pelo acoplamento no lado da rede com dupla medição, o híbrido trifásico Solis S6 oferece uma solução robusta para adicionar baterias, aplicar limites de exportação e disponibilizar energia de backup sem necessidade de alterar o lado CC do sistema FV.
Siga os passos de configuração específicos de cada topologia, mantenha o firmware atualizado e valide as respostas de exportação e frequência para garantir uma instalação conforme e resiliente.
