Etapas de solução de problemas para baterias BYD HV –

CAN COMM Falhar




Nota: Antes de iniciar a solução de problemas, verifique se o cabo CAN usado é Cat6 ou superior e se o cabo fornecido com o dispositivo S6 não é adequado para conexão BYD.

Além disso, certifique-se de que as precauções de segurança são seguidas ao trabalhar com componentes elétricos.



Lado da bateria:



1:

Instale o aplicativo "Be Connect":



Transfira e instale a aplicação "Be Connect" no seu telemóvel. Se já estiver instalado, atualize-o para a versão mais recente.

Configure a bateria através da aplicação e certifique-se de que o firmware mais recente está instalado na bateria.

Após a configuração, inicie a bateria (o inversor deve estar "desligado"). O código de piscar na bateria deve ser exibido 11 vezes em azul e uma vez em branco, se estiver pronto para se comunicar.



2:

Conexão CAN entre inversores:

Consulte as instruções fornecidas pela BYD para uma conexão CAN adequada.

Existem duas opções de ligação possíveis (Opção A e Opção B). Se a Opção A não funcionar, tente a Opção B. Certifique-se de que a atribuição do PIN está correta.

Lado da bateria: PIN 1 e 2

Lado do inversor: PIN 4 e 5



Opção A:



Um diagrama de uma fonte de alimentação

Descrição gerada automaticamente



Opção B:



Um diagrama de um diagrama de fiação

Descrição gerada automaticamente







3:

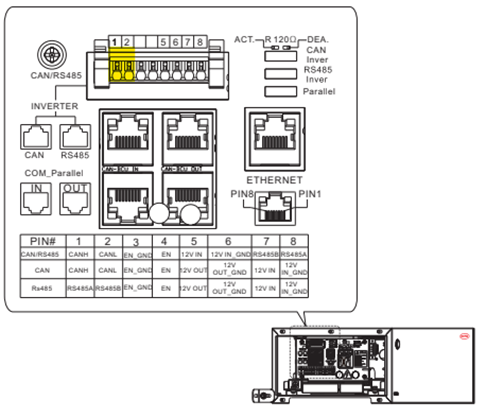

Se o erro persistir, tente alterar as ligações do cabo nos PIN 1 e 2 do lado da bateria. Consulte a imagem ou as instruções fornecidas.




Um close-up de um dispositivo

Descrição gerada automaticamente



4:

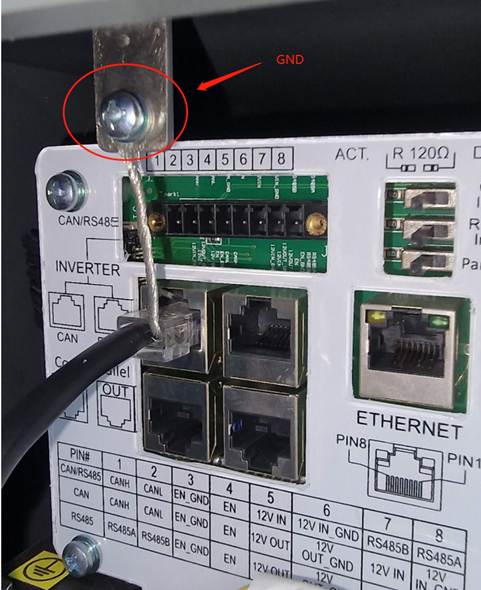

Verifique se a conexão CAN está ligada à terra:

Verifique se a conexão CAN está corretamente ligada à terra para evitar problemas de aterramento.




Close-up de um dispositivo de computador

Descrição gerada automaticamente



Close-up de uma peça de computador

Descrição gerada automaticamente






5:

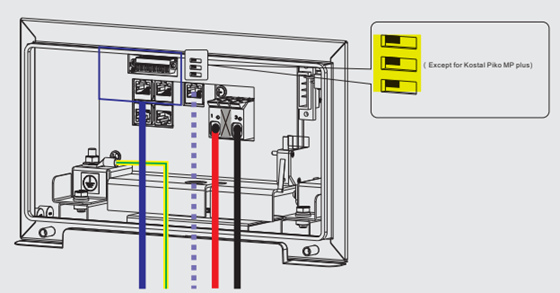

Certifique-se de que o interruptor está na posição correta, como mostrado abaixo (para um sistema de uma bateria).




Um desenho de um computador

Descrição gerada automaticamente







Solução de problemas adicional no lado da bateria (se necessário):



A. Fecho da tampa da bateria:

Certifique-se de que a tampa da bateria está bem fechada.

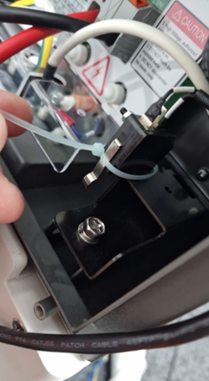

Se os problemas de conexão persistirem, use uma amarração de cabo para conectar o contato de metal ao plugue, conforme mostrado na imagem fornecida.

Uma mão segurando um tubo de plástico

Descrição gerada automaticamente



B. Desconexão de aterramento:

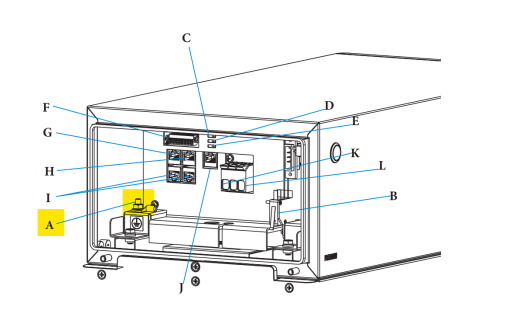

Se os problemas persistirem, desligue o aterramento conforme indicado na imagem fornecida (marcador amarelo).

Um desenho de uma caixa

Descrição gerada automaticamente

C. Extremidades do cabo de estanho (se utilizar um bloco PIN):

Considere estanhar as extremidades do cabo para melhorar o contato (se o bloco de PIN for usado no lado da bateria).





Lado do inversor:



Verifique a porta CAN do inversor:

Para verificar se o inversor está pronto para se comunicar, meça 2,1V entre o PIN 2 e o PIN 4 ou 5.

Consulte o vídeo fornecido para obter orientação e certifique-se de tirar fotos das medições para referência.

Link do vídeo: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Etapas importantes de reinicialização:



Sequência de desligamento:

A. Desligue o sistema pela seguinte ordem:

Primeiro, desligue o AC -> depois a bateria -> por último DC.

B. Aguarde pelo menos 2 minutos antes de voltar a ligar o sistema.



Sequência de inicialização:

A. Ligue o sistema na seguinte ordem: Primeiro a bateria -> depois DC -> e finalmente AC




Após o reinício, pode demorar até 15 minutos se a bateria for reconhecida pela primeira vez!



Se os problemas persistirem:



Se o problema persistir depois de tentar todas as etapas de solução de problemas acima, entre em contato com a equipe de suporte da Solis.

Ao entrar em contato com o suporte ao cliente, forneça as seguintes informações:



1: Número de série do dispositivo.

2: Qual modelo de bateria é usado

3: Informações detalhadas sobre quais etapas de solução de problemas foram tomadas.

4: Fotos da configuração da instalação.

5: Fotos das medições tomadas (2,1 volts no lado do inversor).

6: Firmware atual instalado no lado do inversor (HMI e versão DSP)



Entrar em contato com o suporte ao cliente com esses detalhes irá ajudá-lo a ajudá-lo de forma mais eficaz na resolução do problema.
