Kroky pro odstraňování problémů s bateriemi BYD HV –

MŮŽE COMM selhat




Poznámka: Před zahájením odstraňování problémů se ujistěte, že použitý kabel CAN je Cat6 nebo vyšší a že kabel dodaný se zařízením S6 není vhodný pro připojení BYD.

Zajistěte také dodržování bezpečnostních opatření při práci s elektrickými součástmi.



Strana baterie:



1:

Nainstalujte aplikaci "Be Connect":



Stáhněte si a nainstalujte aplikaci "Be Connect" do telefonu. Pokud je již nainstalována, aktualizujte ji na nejnovější verzi.

Nakonfigurujte baterii prostřednictvím aplikace a ujistěte se, že je na baterii nainstalován nejnovější firmware.

Po konfiguraci spusťte baterii (střídač by měl být "vypnutý"). Blikající kód na baterii by se měl zobrazit 11krát modře a jednou bíle, pokud je baterie připravena ke komunikaci.



2:

CAN připojení mezi měniči:

Informace o správném připojení CAN naleznete v pokynech poskytnutých společností BYD.

Existují dvě možné možnosti připojení (možnost A a možnost B). Pokud možnost A nefunguje, zkuste možnost B. Ujistěte se, že je přiřazení PIN správné.

Strana baterie: PIN 1 a 2

Strana měniče: PIN 4 a 5



Varianta A:



Schéma napájecího zdroje

Popis automaticky generovaný

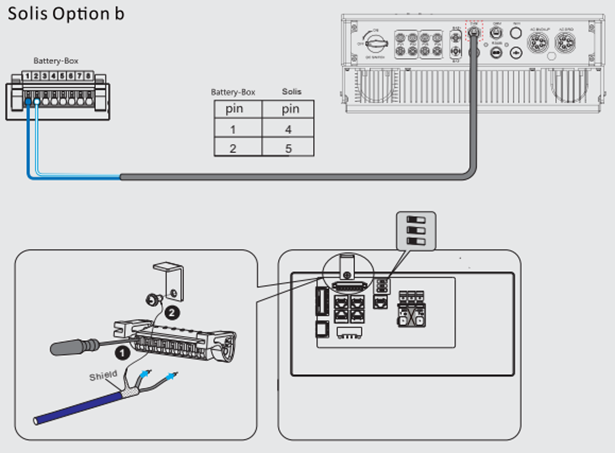

Varianta B:



Schéma schématu zapojení

Popis automaticky generovaný







3:

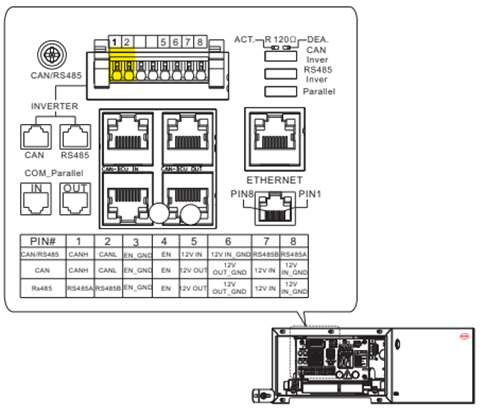

Pokud chyba přetrvává, zkuste změnit připojení kabelů na PIN 1 a 2 na straně baterie. Podívejte se na poskytnutý obrázek nebo pokyny.




Detailní záběr zařízení

Popis automaticky generovaný



4:

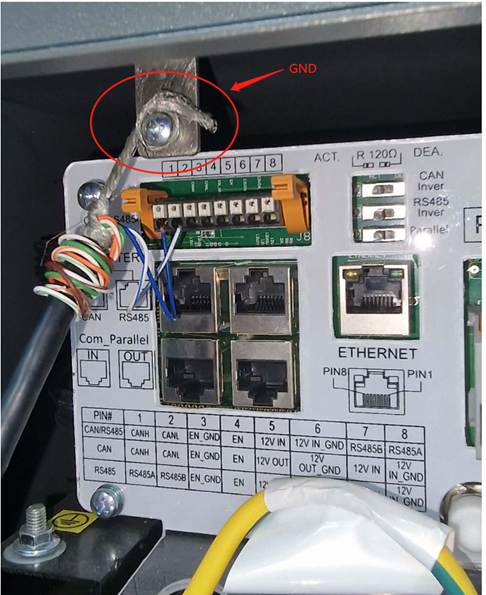

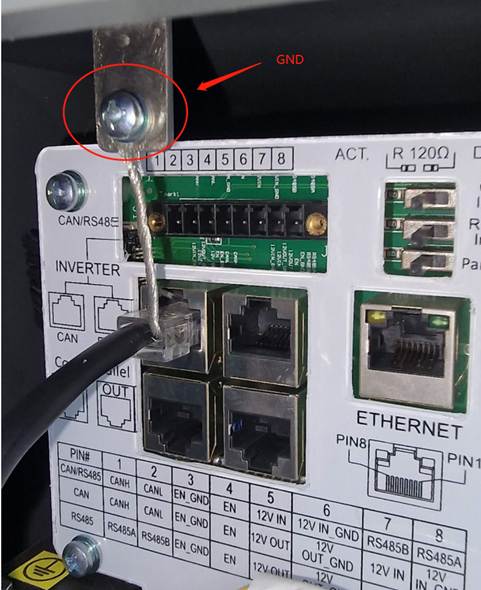

Ujistěte se, že je připojení CAN uzemněno:

Ověřte, zda je připojení CAN správně uzemněno, aby se předešlo problémům s uzemněním.




Detail počítačového zařízení

Popis automaticky generovaný



Detail počítačové části

Popis automaticky generovaný






5:

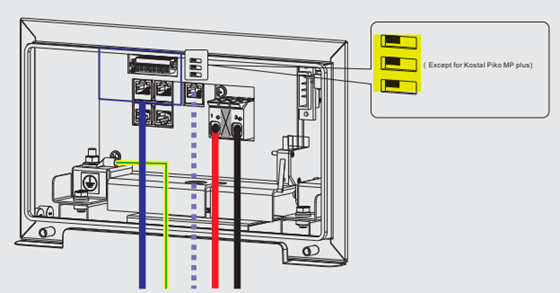

Ujistěte se, že je spínač ve správné poloze, jak je znázorněno níže (u systému s jednou baterií).




Výkres počítače

Popis automaticky generovaný







Další odstraňování problémů na straně baterie (v případě potřeby):



A. Uzavření krytu baterie:

Ujistěte se, že je kryt baterie bezpečně uzavřen.

Pokud problémy s připojením přetrvávají, použijte kabelovou sponu k připojení kovového kontaktu k zástrčce, jak je znázorněno na poskytnutém obrázku.

Ruka držící plastovou trubičku

Popis automaticky generovaný



B. Odpojení uzemnění:

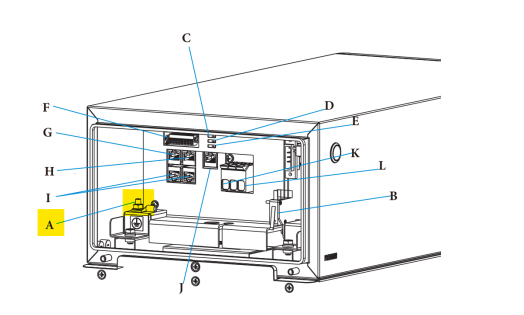

Pokud problémy přetrvávají, odpojte uzemnění podle obrázku (žlutá značka).

Nákres krabice

Popis automaticky generovaný

C. Cínové konce kabelů (pokud používáte blok PIN):

Zvažte pocínování konců kabelů pro zlepšení kontaktu (pokud je na straně baterie použit blok PIN).





Strana měniče:



Zkontrolujte port CAN měniče:

Chcete-li zkontrolovat, zda je střídač připraven ke komunikaci, změřte 2,1 V mezi PIN 2 a PIN 4 nebo 5.

Pokyny naleznete v poskytnutém videu a ujistěte se, že jste měření vyfotografovali pro referenci.

Odkaz na video: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Důležité kroky restartu:



Sekvence vypnutí:

A. Vypněte systém v následujícím pořadí:

Nejprve vypněte AC -> poté baterii -> nakonec DC.

B. Počkejte alespoň 2 minuty, než budete pokračovat v opětovném zapnutí systému.



Spouštěcí sekvence:

A. Zapněte systém v následujícím pořadí: Nejprve baterie -> poté stejnosměrný proud -> a nakonec střídavý proud




Po restartu to může trvat až 15 minut,  pokud je baterie rozpoznána poprvé!



Pokud problémy přetrvávají:



Pokud problém přetrvává i po provedení všech výše uvedených kroků pro odstraňování problémů, kontaktujte tým podpory Solis.

Při kontaktování zákaznické podpory poskytněte následující informace:



1: Sériové číslo zařízení.

2: Použitý model baterie

3: Podrobné informace o tom, jaké kroky pro odstraňování problémů byly provedeny.

4: Fotografie instalačního nastavení.

5: Fotografie provedených měření (2,1 V na straně střídače).

6: Aktuální firmware nainstalovaný na straně měniče (verze HMI a DSP)



Kontaktování zákaznické podpory s těmito údaji vám pomůže efektivněji vám pomoci při řešení problému.
