Βήματα αντιμετώπισης προβλημάτων για μπαταρίες BYD HV –

ΜΠΟΡΕΙ COMM αποτύχει




ΣημείωσηΠριν ξεκινήσετε την αντιμετώπιση προβλημάτωνβεβαιωθείτε ότι το καλώδιο CAN που χρησιμοποιείται είναι Cat6 ή νεότερη έκδοση και ότι το καλώδιο που παρέχεται με τη συσκευή S6 δεν είναι κατάλληλο για σύνδεση BYD.

Επίσηςβεβαιωθείτε ότι ακολουθούνται οι προφυλάξεις ασφαλείας κατά την εργασία με ηλεκτρικά εξαρτήματα.



Πλευρά μπαταρίας:



1:

Εγκαταστήστε την εφαρμογή "Be Connect":



Κατεβάστε και εγκαταστήστε την εφαρμογή "Be Connect" στο τηλέφωνό σαςΕάν είναι ήδη εγκατεστημένοενημερώστε το στην πιο πρόσφατη έκδοση.

Διαμορφώστε την μπαταρία μέσω της εφαρμογής και βεβαιωθείτε ότι το πιο πρόσφατο υλικολογισμικό είναι εγκατεστημένο στην μπαταρία.

Μετά τη διαμόρφωσηξεκινήστε την μπαταρία (ο μετατροπέας πρέπει να είναι "απενεργοποιημένος"). Ο κωδικός που αναβοσβήνει στην μπαταρία θα πρέπει να εμφανίζεται 11 φορές με μπλε χρώμα και μία φορά με λευκό χρώμαεάν είναι έτοιμη για επικοινωνία.



2:

Σύνδεση CAN μεταξύ μετατροπέων:

Ανατρέξτε στις οδηγίες που παρέχονται από την BYD για σωστή σύνδεση CAN.

Υπάρχουν δύο πιθανές επιλογές σύνδεσης (Επιλογή Α και Επιλογή Β). Εάν η επιλογή Α δεν λειτουργείδοκιμάστε την επιλογή Ββεβαιωθείτε ότι η εκχώρηση PIN είναι σωστή.

Πλευρά μπαταρίας: PIN 1 και 2

Πλευρά μετατροπέα: PIN 4 και 5

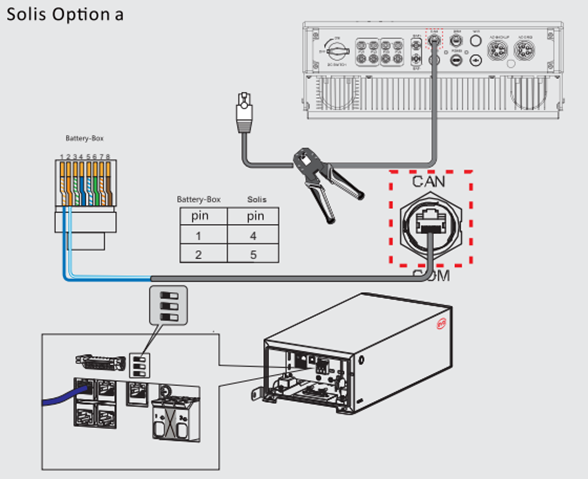

Επιλογή Α:



Διάγραμμα τροφοδοτικού

Περιγραφή που δημιουργείται αυτόματα

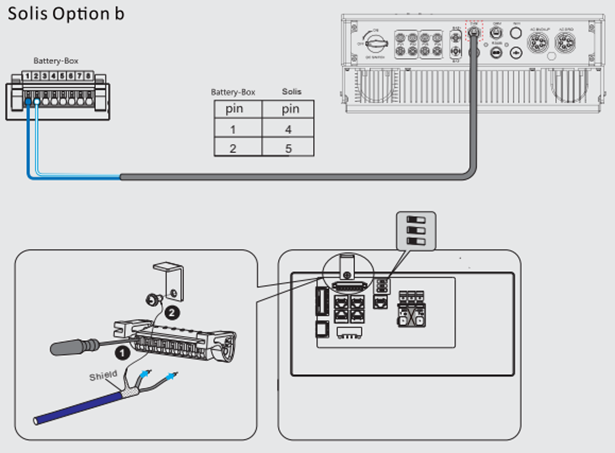

Επιλογή Β:



Ένα διάγραμμα ενός διαγράμματος καλωδίωσης

Περιγραφή που δημιουργείται αυτόματα







3:

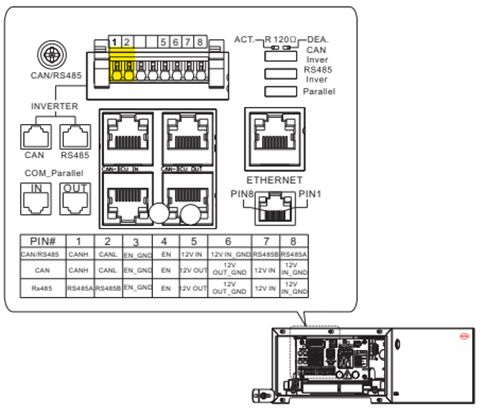

Εάν το σφάλμα παραμένει, προσπαθήστε να αλλάξετε τις συνδέσεις καλωδίων στα PIN 1 και 2 από την πλευρά της μπαταρίας. Ανατρέξτε στην παρεχόμενη εικόνα ή οδηγίες.




Κοντινό πλάνο μιας συσκευής

Περιγραφή που δημιουργείται αυτόματα



4:

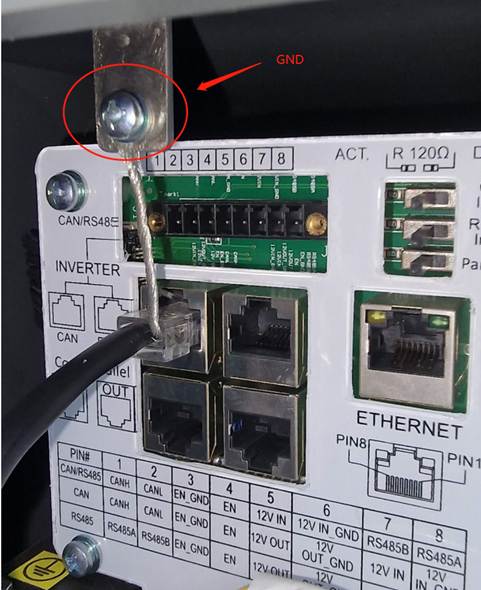

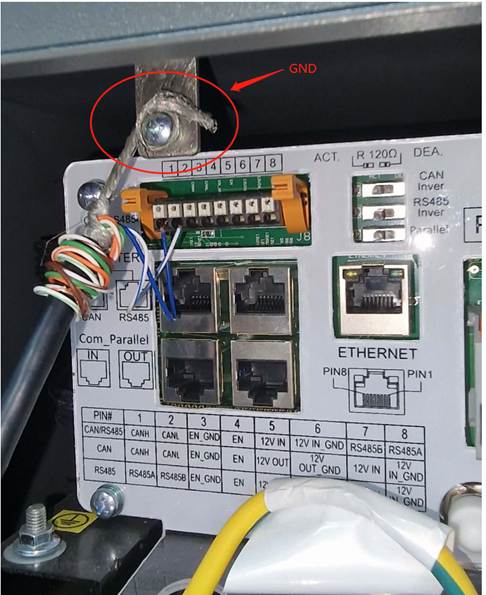

Βεβαιωθείτε ότι η σύνδεση CAN είναι γειωμένη:

Βεβαιωθείτε ότι η σύνδεση CAN είναι σωστά γειωμένη για να αποφύγετε προβλήματα γείωσης.




Κοντινό πλάνο συσκευής υπολογιστή

Περιγραφή που δημιουργείται αυτόματα



Κοντινό πλάνο ενός εξαρτήματος υπολογιστή

Περιγραφή που δημιουργείται αυτόματα






5:

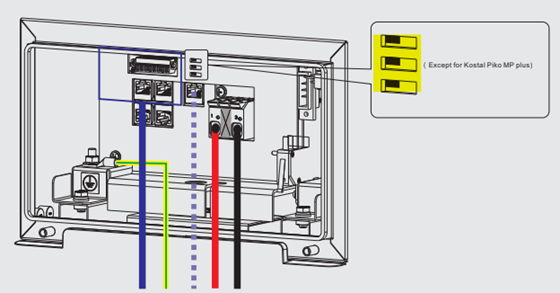

Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη σωστή θέση, όπως φαίνεται παρακάτω (για σύστημα μίας μπαταρίας).




Ένα σχέδιο ενός υπολογιστή

Περιγραφή που δημιουργείται αυτόματα







Περαιτέρω αντιμετώπιση προβλημάτων από την πλευρά της μπαταρίας (εάν χρειάζεται):



A. Κλείσιμο καλύμματος μπαταρίας:

Βεβαιωθείτε ότι το κάλυμμα της μπαταρίας είναι καλά κλεισμένο.

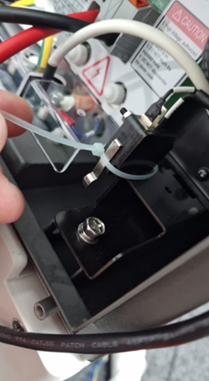

Εάν τα προβλήματα σύνδεσης παραμένουν, χρησιμοποιήστε ένα δέσιμο καλωδίου για να συνδέσετε τη μεταλλική επαφή στο βύσμα όπως φαίνεται στην παρεχόμενη εικόνα.

Ένα χέρι που κρατά ένα πλαστικό σωλήνα

Περιγραφή που δημιουργείται αυτόματα



Β. Αποσύνδεση γείωσης:

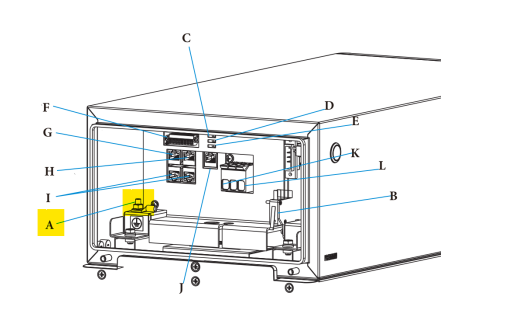

Εάν τα προβλήματα παραμένουν, αποσυνδέστε τη γείωση όπως υποδεικνύεται στην παρεχόμενη εικόνα (κίτρινος δείκτης).

Ένα σχέδιο ενός κουτιού

Περιγραφή που δημιουργείται αυτόματα

Γ. Άκρα καλωδίων κασσίτερου (εάν χρησιμοποιείτε μπλοκ PIN):

Εξετάστε το ενδεχόμενο κονσερβοποίησης των άκρων του καλωδίου για βελτίωση της επαφής (εάν χρησιμοποιείται μπλοκ PIN στην πλευρά της μπαταρίας).





Πλευρά μετατροπέα:



Ελέγξτε τη θύρα CAN του μετατροπέα:

Για να ελέγξετε εάν ο μετατροπέας είναι έτοιμος να επικοινωνήσει, μετρήστε 2.1V μεταξύ PIN 2 και PIN 4 ή 5.

Ανατρέξτε στο παρεχόμενο βίντεο για καθοδήγηση και βεβαιωθείτε ότι έχετε τραβήξει φωτογραφίες των μετρήσεων για αναφορά.

Σύνδεσμος βίντεο: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Σημαντικά βήματα επανεκκίνησης:



Ακολουθία τερματισμού λειτουργίας:

A. Απενεργοποιήστε το σύστημα με την ακόλουθη σειρά:

Πρώτα, απενεργοποιήστε το AC -> στη συνέχεια μπαταρία -> τέλος DC.

B. Περιμένετε τουλάχιστον 2 λεπτά πριν προχωρήσετε στην επανενεργοποίηση του συστήματος.



Ακολουθία εκκίνησης:

A. Ενεργοποιήστε το σύστημα με την ακόλουθη σειρά: Πρώτα η μπαταρία -> μετά DC -> και τέλος AC




Μετά την επανεκκίνηση μπορεί να χρειαστούν έως και 15 λεπτά εάν η μπαταρία αναγνωριστεί για πρώτη φορά!



Εάν εξακολουθούν να υπάρχουν προβλήματα:



Εάν το πρόβλημα παραμένει αφού επιχειρήσετε όλα τα παραπάνω βήματα αντιμετώπισης προβλημάτων, επικοινωνήστε με την ομάδα υποστήριξης της Solis.

Όταν επικοινωνείτε με την υποστήριξη πελατών, δώστε τις ακόλουθες πληροφορίες:



1: Σειριακός αριθμός της συσκευής.

2: Ποιο μοντέλο μπαταρίας χρησιμοποιείται

3: Λεπτομερείς πληροφορίες σχετικά με τα βήματα αντιμετώπισης προβλημάτων που έχουν ληφθεί.

4: Φωτογραφίες της εγκατάστασης εγκατάστασης.

5: Φωτογραφίες των μετρήσεων που έγιναν (2,1 βολτ στην πλευρά του μετατροπέα).

6: Τρέχον υλικολογισμικό εγκατεστημένο στην πλευρά του μετατροπέα (έκδοση HMI και DSP)



Η επικοινωνία με την υποστήριξη πελατών με αυτά τα στοιχεία θα τους βοηθήσει να σας βοηθήσουν πιο αποτελεσματικά στην επίλυση του προβλήματος.
