Pași de depanare pentru bateriile BYD HV – POATE COMM să eșueze

Modificat la Ma, 18 Mar la 9:37 AM

Acest articol a fost tradus automat și poate conține erori. Găsiți versiunea originală aici: https://solis-service.solisinverters.com/a/solutions/articles/44002483286/edit?lang=en


Partajați acest articol:

Faceți clic aici


Pași de depanare pentru bateriile BYD HV –

POATE COMM să eșueze




Notă: Înainte de a începe depanarea, asigurați-vă că cablul CAN utilizat este Cat6 sau mai mare și că cablul furnizat împreună cu dispozitivul S6 nu este potrivit pentru conexiunea BYD.

De asemenea, asigurați-vă că sunt respectate măsurile de siguranță în timp ce lucrați cu componente electrice.



Partea bateriei:



1:

Instalați aplicația "Be Connect":



Descărcați și instalați aplicația "Be Connect" pe telefon. Dacă este deja instalat, actualizați-l la cea mai recentă versiune.

Configurați bateria prin aplicație și asigurați-vă că cel mai recent firmware este instalat pe baterie.

După configurare, porniți bateria (invertorul ar trebui să fie "oprit"). Codul de clipire de pe baterie ar trebui să se afișeze de 11 ori în albastru și o dată în alb dacă este gata să comunice.



2:

Conexiune CAN între invertoare:

Consultați instrucțiunile furnizate de BYD pentru conectarea corectă la CAN.

Există două opțiuni posibile de conectare (Opțiunea A și Opțiunea B). Dacă opțiunea A nu funcționează, încercați opțiunea B. vă rugăm să vă asigurați că atribuirea codului PIN este corectă.

Partea bateriei: PIN 1 și 2

Partea invertorului: PIN 4 și 5

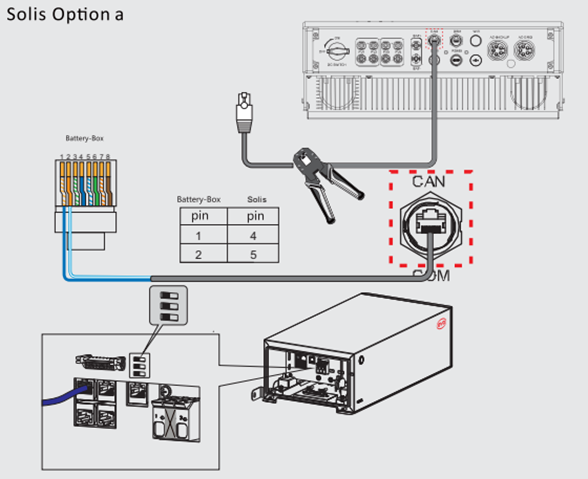

Opțiunea A:



O diagramă a unei surse de alimentare

Descriere generată automat



Opțiunea B:



O diagramă a unei scheme de cablare

Descriere generată automat







3:

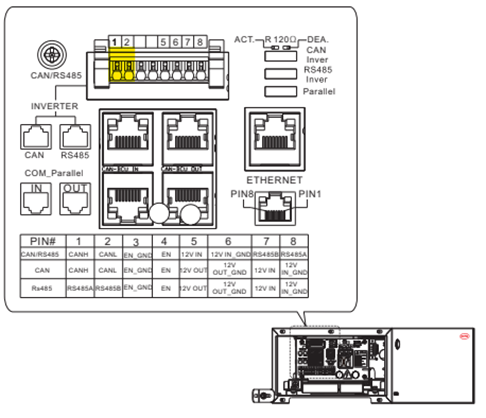

Dacă eroarea persistă, încercați să schimbați conexiunile cablurilor pe pinii 1 și 2 de pe partea bateriei. Consultați imaginea sau instrucțiunile furnizate.




Un prim-plan al unui dispozitiv

Descriere generată automat



4:

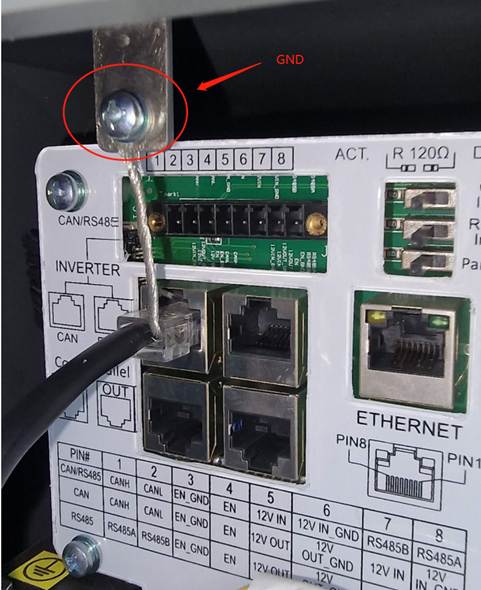

Asigurați-vă că conexiunea CAN este împământată:

Verificați dacă conexiunea CAN este împământată corespunzător pentru a preveni problemele de împământare.




Prim-plan al unui dispozitiv de computer

Descriere generată automat



Prim-plan al unei piese de computer

Descriere generată automat






5:

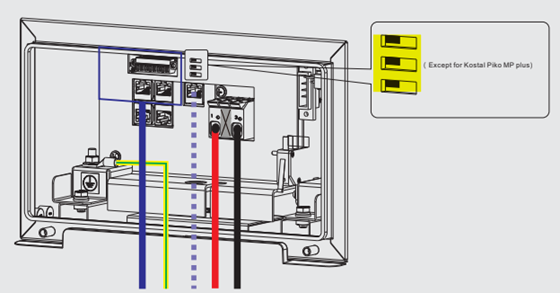

Vă rugăm să vă asigurați că comutatorul este în poziția corectă, așa cum se arată mai jos (pentru un sistem cu o singură baterie).




Un desen al unui computer

Descriere generată automat







Depanare suplimentară pe partea bateriei (dacă este necesar):



A. Închiderea capacului bateriei:

Asigurați-vă că capacul bateriei este bine închis.

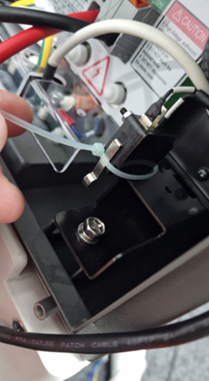

Dacă problemele de conectare persistă, utilizați o legătură de cablu pentru a atașa contactul metalic la ștecher, așa cum se arată în imaginea furnizată.

O mână care ține un tub de plastic

Descriere generată automat



B. Deconectarea împământării:

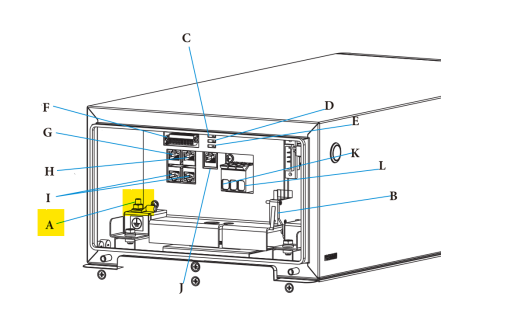

Dacă problemele persistă, deconectați împământarea așa cum este indicat în imaginea furnizată (marker galben).

Un desen al unei cutii

Descriere generată automat

C. Capete cablu de tablă (dacă utilizați blocul PIN):

Luați în considerare cositorirea capetelor cablului pentru a îmbunătăți contactul (dacă blocul PIN este utilizat pe partea bateriei).





Partea invertorului:



Verificați portul CAN al invertorului:

Pentru a verifica dacă invertorul este gata să comunice, măsurați 2.1 V între PIN 2 și PIN 4 sau 5.

Consultați videoclipul furnizat pentru îndrumare și asigurați-vă că faceți fotografii ale măsurătorilor pentru referință.

Link video: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Pași importanți de repornire:



Secvență de oprire:

A. Opriți sistemul în următoarea ordine:

Mai întâi, opriți AC -> apoi bateria -> în cele din urmă DC.

B. Așteptați cel puțin 2 minute înainte de a reporni sistemul.



Secvență de pornire:

A. Porniți sistemul în următoarea ordine: Mai întâi bateria -> apoi DC -> și în final AC




După repornire, poate dura până la 15 minute dacă bateria este recunoscută pentru prima dată!



Dacă problemele persistă:



Dacă problema persistă după încercarea tuturor pașilor de depanare de mai sus, vă rugăm să contactați echipa de asistență Solis.

Când contactați asistența pentru clienți, furnizați următoarele informații:



1: Numărul de serie al dispozitivului.

2: Ce model de baterie este utilizat

3: Informații detaliate despre pașii de depanare care au fost efectuați.

4: Fotografii ale configurației de instalare.

5: Fotografii ale măsurătorilor efectuate (2,1 volți pe partea invertorului).

6: Firmware curent instalat pe partea invertorului (versiunea HMI și DSP)



Contactarea asistenței pentru clienți cu aceste detalii îi va ajuta să vă ajute mai eficient în rezolvarea problemei.
