Actualizarea Firmware-ului pentru Invertoare Hibride Rezidențiale și C&I pentru Compatibilitate cu Protocolul Bateriei

Scop

Acest articol oferă instalatorilor o procedură standardizată pentru actualizarea firmware-ului și verificarea versiunilor software compatibile cu protocolul bateriei SolisStorage pe invertoarele hibride rezidențiale și comerciale/industriale (C&I), utilizând dongle-ul Solis de generația a doua pentru actualizare cu un singur clic (MS-S2-UPG).

Referință video: Canalul YouTube Solis Europe pentru actualizare locală.

Referință video: Punere în funcțiune rapidă prin SolisCloud.

SolisCloud: Ghid de actualizare a firmware-ului invertorului.

Articole de asistență: Ghid de punere în funcțiune rapidă SolisCloud

Unelte și materiale necesare

• Dongle de actualizare Solis generația a 2-a (MS-S2-UPG)
• Data Logger S2-WL-ST
• Unități flash USB
• Conectori DC pozitiv și negativ (Opțiunea A de alimentare)
• Cabluri de conectare AC (Opțiunea B de alimentare)
• Mănuși antistatice
• Șurubelniță T10 sau șurubelniță electrică

1. Procedura de alimentare și actualizare a firmware-ului

1.1 Pregătirea conexiunilor de alimentare

Opțiunea A – Alimentare DC

• Conectați conectorii DC pre-sertizați la porturile PV+ și PV− ale invertorului.
• Furnizați o tensiune DC între 180 V și 600 V.
• Tensiunea de test recomandată: aproximativ 200 V DC.
• Comutați întrerupătorul DC al invertorului în poziția ON.

Opțiunea B – Alimentare AC

• Îndepărtați capacul conexiunilor AC utilizând o șurubelniță T10.
• Conectați cablurile AC la bornele de rețea ale invertorului:
  • L
  • N
• Alimentați circuitul AC.
• Apăsați butonul de conectare la rețea al invertorului.

1.2 Determinarea firmware-ului corect

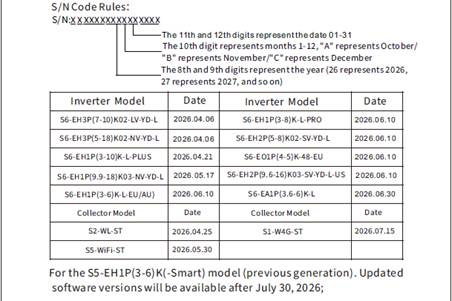

Înainte de actualizare, verificați data fabricației și modelul invertorului utilizând numărul de serie.

Dacă data invertorului este anterioară datei indicate în tabelul de referință, este necesară o actualizare de firmware. Dacă data este ulterioară, actualizarea nu este necesară, deoarece invertorul dispune deja de noul protocol compatibil cu bateria SolisStorage.

Exemplu

Număr de serie: 103173A263230227

Data: 2026.10.23 (AAAA_LL_ZZ)

Cum se identifică modelul

Exemplu:

SN: 103173A263230227

Cifrele 3 până la 6 din numărul de serie indică numărul modelului:

3173

Utilizați acest număr de model pentru a obține firmware-ul corect pentru:

• DSP
• HMI
• LCD

Vă rugăm să contactați serviciul local Solis de asistență post-vânzare prin crearea unui tichet pentru solicitarea firmware-ului necesar actualizării invertorului la protocolul SolisStorage.

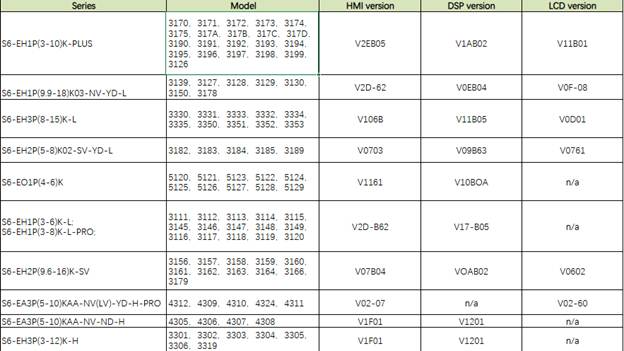

Următoarele modele dispun în prezent de firmware disponibil:

1.4 Conectarea dongle-ului de actualizare

• Introduceți unitatea USB în dongle-ul MS-S2-UPG.
• Conectați dongle-ul la portul COM al invertorului.

1.5 Selectarea modului de actualizare

După conectarea dongle-ului:

1. Ecranul va afișa: BEG
2. Apăsați scurt tasta B.
3. Afișajul se va schimba în: UEH
4. Apăsați și mențineți apăsată tasta A timp de 2 secunde.
5. Intrați în ecranul de selecție a generației.
6. Selectați: 2-0

1.6 Pornirea actualizării firmware-ului

1. Reveniți la meniul principal.
2. Selectați opțiunea: BEG
3. Apăsați și mențineți apăsată tasta A timp de 3 secunde.
4. Procesul de actualizare va începe.

Dongle-ul va identifica automat fișierul de firmware și va actualiza invertorul.

Tipuri de firmware acceptate

• HMI (ARM)
• DSP
• LCD

Finalizarea actualizării

Ecranul va afișa o bară de progres.

Când progresul ajunge la 100%, actualizarea este finalizată.

2. Verificarea versiunilor de firmware

Invertoare cu ecran LCD

1. Apăsați ENTER de două ori.
2. Apăsați DOWN.
3. Consultați informațiile privind versiunea firmware-ului.
4. Confirmați că versiunea afișată corespunde versiunii țintă.

Invertoare fără ecran (ND)

Utilizați aplicația SolisCloud și conectați-vă local prin Bluetooth.

Cerințe

• Conectați-vă utilizând un cont de Administrator.
• Nu selectați rolul de Instalator sau Proprietar, deoarece acest lucru poate genera conflicte de înregistrare și probleme privind proprietatea dispozitivului.

Parolă Bluetooth locală: solis#800

Proces de verificare

1. Conectați-vă la invertor prin Bluetooth local.
2. Deschideți Punere în Funcțiune Locală (Local Commissioning).
3. Consultați informațiile invertorului.
4. Confirmați că versiunile firmware au fost actualizate cu succes.

3. Actualizarea firmware-urilor suplimentare

Repetați aceeași procedură separat pentru:

• Firmware ARM / HMI
• Firmware DSP
• Firmware LCD

Fiecare firmware trebuie actualizat individual utilizând unitatea USB corespunzătoare.

4. Depanare

Dacă actualizarea eșuează

• Verificați codul de eroare afișat pe dongle.
• Consultați descrierea corespunzătoare a erorii.
• Repetați procesul de actualizare.

Blocarea ecranului LCD sau întreruperea actualizării

Dacă invertorul sau dongle-ul nu mai răspund:

1. Reporniți invertorul.
2. Încercați din nou actualizarea firmware-ului.

Dacă problema persistă după mai multe încercări:

• Escaladați cazul către Suportul Tehnic.

Consultați pagina noastră de contact pentru a găsi:

Numere de telefon locale, Canale WhatsApp, Adrese de e-mail, Acces la portalul online de suport
