Testarea porturilor de comunicație RS485

Testarea porturilor de comunicație RS485

Cuprins

• Introducere
• Prezentare generală RS485
• Pași generali pentru depanare
• Depanare RS485
  • Port COM cu 4 pini – Seria 5G+4G
  • Port USB COM – Seria S6
  • Depanare comunicație RS485 – Seria Hibridă S6 (RJ45)
• Listă de verificare – Probleme de comunicație RS485

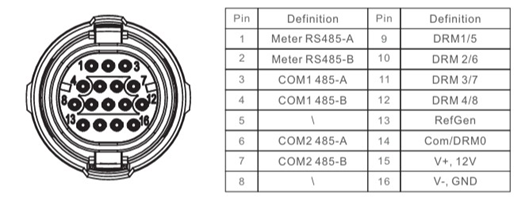

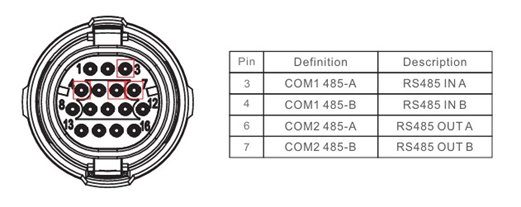

• Diagnosticarea comunicației RS485 – Solis S5-GC(50-60)K – Port COM cu 16 pini
  • Prezentare generală a portului COM cu 16 pini
  • Depanarea problemelor de comunicare RS485
• Diagnosticarea comunicației RS485 – Invertoare fotovoltaice Solis de mare putere (S5-GC80K, 5G PRO, 100–110K)
  • Opțiuni de conectare RS485
  • 1. RS485 prin conector RJ45
  • 2. RS485 prin placă de borne
  • Listă de verificare – Probleme de comunicare RS485

Introducere

RS485 este un protocol de comunicație utilizat pe scară largă în invertoarele Solis pentru schimbul de date cu platforme de monitorizare, contoare de energie și alte componente BMS. Asigurarea funcționării corecte a comunicației RS485 este esențială pentru operarea fiabilă a sistemului. Acest ghid oferă pași detaliați de depanare pentru diferite tipuri de porturi RS485 utilizate în modelele de invertoare Solis.

Prezentare generală RS485

Scop: Comunicație între invertoare și:

• Module SolisCloud (WiFi/LAN/GPRS)
• Platforme terțe
• Contoare/BMS

Probleme comune:

• Datele nu ajung la platformele de monitorizare
• Comunicație instabilă
• Stare de comunicație fluctuantă în platformele de monitorizare

Pași generali pentru depanare

✅ 1. Inspecție vizuală

• Asigură-te că conectorul este introdus și fixat corect
• Verifică dacă există deteriorări fizice ale conectorului sau cablului
• Caută urme de arsuri sau coroziune pe port



✅ 2. Interferențe și împământare

• Cabluri ecranate: Folosește cabluri torsadate ecranate pentru a minimiza interferențele electromagnetice
• Împământare corectă: Asigură-te că toate dispozitivele au o referință comună de împământare pentru a preveni buclele de masă



✅ 3. Testarea cablurilor și conexiunilor

• Folosește un tester LAN sau un multimetru pentru a verifica continuitatea cablului de la un capăt la altul
• Verifică dacă cablarea între dispozitive este corectă (o cablare greșită poate împiedica comunicația)



✅ 4. Verificarea firmware-ului și software-ului

• Actualizări de firmware: Verifică dacă invertorul și dispozitivele conectate au cele mai recente versiuni
• Software de monitorizare: Asigură compatibilitatea și configurarea corectă



✅ 5. Schimbarea dispozitivelor

• Înlocuiește invertorul sau dispozitivul de comunicație pentru a izola defectul

Depanare RS485

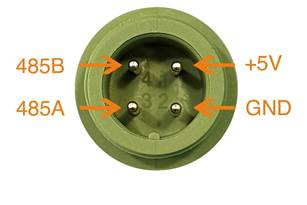

Port COM cu 4 pini – Seria 5G+4G

Acest port este de culoare verde și este amplasat extern, în partea de jos a tuturor invertoarelor Solis.

La conectarea conectorului, asigură-te că este introdus corect.
Pe conector vei observa o „creastă” care trebuie aliniată cu canelura de pe mufă.

Alocarea pinilor:

• Pin 1 = +5V DC
• Pin 2 = -5V DC
• Pin 3 = +RS485
• Pin 4 = -RS485

Verificări:

• Măsurarea tensiunii între pinii 1 și 2 cu un multimetru confirmă alimentarea dispozitivului de comunicație (ex: datalogger WiFi). Tensiunea ar trebui să fie 5V DC
• Măsurarea tensiunii între pinii 3 și 4 confirmă semnalul RS485 între invertor și dispozitivul de comunicație (~1.7V DC)

Port USB COM – Seria S6

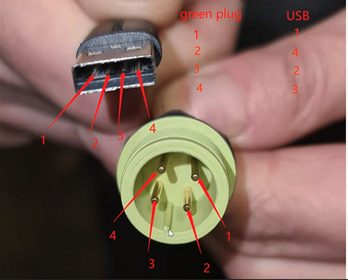

Pins 4 PIN port vs USB Port

Therefore when troubleshooting the USB connection please consider the following

Alocarea pinilor:

• Pin 1 = +5V DC
• Pin 2 = RS485A
• Pin 3 = RS485B
• Pin 4 = GND

Verificări:

• Măsurarea tensiunii între pinii 1 și 2 confirmă alimentarea dispozitivului de comunicație
• Măsurarea tensiunii între pinii 3 și 4 confirmă semnalul RS485 (~1.7V DC)

Depanare comunicație RS485 – Seria Hibridă S6 (RJ45)

Interfața RS485 este esențială pentru monitorizarea și controlul invertoarelor Solis prin dispozitive externe precum dataloggere sau platforme de monitorizare. Seria Hibridă S6 utilizează un conector RJ45 pentru comunicația RS485, dar locația portului și alocarea pinilor variază în funcție de model.

Locația portului RS485:

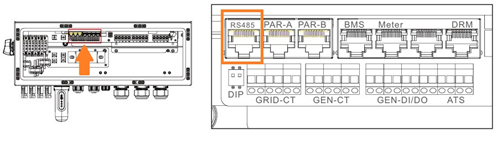

• S6-EH3P(5-10)K-H-EU: Toate porturile de comunicație sunt situate sub capac

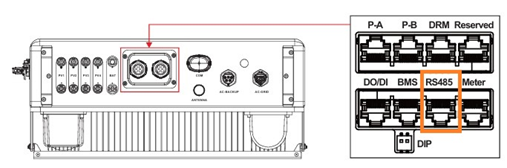

• S6-EH3P(12-20)K-H: Porturile de comunicație se află în spatele capacului frontal

Consultă întotdeauna manualul modelului specific pentru locația exactă a portului RS485.

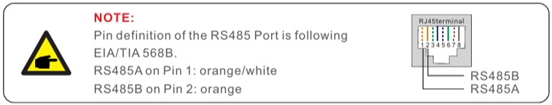

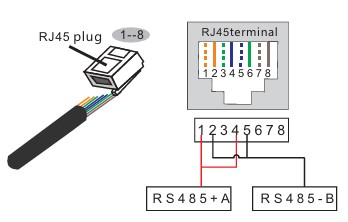

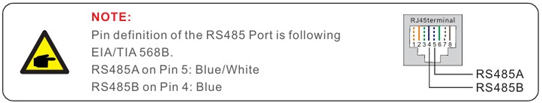

Exemple de alocare a pinilor RJ45:

• Exemplul 1: RS485 prin Pin 4 (A+) și Pin 5 (B−)

• Exemplul 2: RS485 prin Pin 1 (A+) și Pin 2 (B−)

Alocarea pinilor poate varia. Consultă întotdeauna manualul de instalare specific modelului.

Listă de verificare – Probleme de comunicație RS485

✅ 1. Verificarea nivelului de tensiune

• Măsoară tensiunea DC între liniile RS485 A și B cu un multimetru
• Tensiune diferențială așteptată: între 1V și 5V DC când magistrala este inactivă
• O citire de 0V poate indica:
  • Lipsă alimentare la transmițătorul RS485
  • Cablu rupt sau conectat greșit

✅ 2. Setări de protocol și rată de transmisie

• Confirmă că atât invertorul cât și dispozitivul conectat sunt configurate cu:
  • Aceeași rată de transmisie (de obicei 9600 bps)
  • Paritate, biți de stop și adresă identice
• Setările incorecte pot împiedica comunicația chiar dacă cablarea este corectă

✅ 3. Lungimea cablului și topologia rețelei

• Menține cablurile RS485 cât mai scurte pentru a minimiza degradarea semnalului
• Liniile lungi sau terminate incorect sunt o cauză frecventă a problemelor de comunicație intermitente

✅ 4. Practici de cablare și scurtcircuite

• Una dintre cele mai comune defecțiuni RS485 este o linie scurtcircuitată sau conectată greșit
• Când folosești cabluri LAN (Ethernet), o metodă practică și fiabilă este:
  • Folosește toate firele albe (ex: alb-portocaliu, alb-albastru) pentru RS485 A
  • Folosește toate firele colorate (ex: portocaliu, albastru) pentru RS485 B
• Această abordare reduce greșelile și îmbunătățește consistența semnalului pe linie
