Test delle porte di comunicazione RS485

Test delle porte di comunicazione RS485

Indice

• Introduzione

• Panoramica RS485

• Procedura generale di risoluzione dei problemi RS485

• RS485 – Porta COM a 4 PIN – Serie 5G+4G

• RS485 – Porta COM USB – Serie S6

• RS485 – Serie Ibrida S6 (RJ45)

• RS485 – Solis S5-GC(50-60)K (Porta COM a 16 pin)

• RS485 – Inverter Solis per grandi impianti fotovoltaici (Grid)

Introduzione

L'RS485 è un protocollo di comunicazione ampiamente utilizzato negli inverter Solis per lo scambio di dati con piattaforme di monitoraggio, contatori di energia e altri componenti BMS. Garantire il corretto funzionamento dell'RS485 è essenziale per l'affidabilità operativa del sistema. Questa guida fornisce procedure dettagliate per la risoluzione dei problemi relativi alle varie tipologie di porte RS485 utilizzate nei diversi modelli di inverter Solis.

Panoramica RS485

• Scopo: Comunicazione tra inverter e:

  • Moduli SolisCloud (WiFi/LAN/GPRS)

  • Piattaforme di terze parti

  • Contatori/BMS

• Problemi comuni:

  • Assenza di dati sulle piattaforme di monitoraggio

  • Comunicazione instabile

  • Stato di comunicazione fluttuante sulle piattaforme di monitoraggio

Procedure generali di risoluzione dei problemi

• ✅ 1. Ispezione visiva

  • Assicurarsi che il connettore sia inserito correttamente e fissato saldamente.

  • Verificare l'eventuale presenza di danni fisici al connettore o al cavo.

  • Controllare la presenza di segni di bruciatura o corrosione sulla porta.

• ✅ 2. Interferenze e Messa a terra

  • Cavi schermati: Utilizzare cavi a coppie intrecciate schermate per ridurre al minimo le interferenze elettromagnetiche.

  • Messa a terra corretta: Assicurarsi che tutti i dispositivi condividano un riferimento di massa comune per evitare loop di massa (ground loops).

• ✅ 3. Test dei cavi e delle connessioni

  • Utilizzare un tester per cavi LAN o un multimetro per verificare la continuità da un'estremità all'altra del cavo.

  • Assicurarsi che il cablaggio tra i dispositivi sia corretto (un cablaggio errato può impedire la comunicazione).

• ✅ 4. Controlli di Firmware e Software

  • Aggiornamenti Firmware: Verificare che l'inverter e i dispositivi collegati dispongano delle versioni firmware più recenti.

  • Software di Monitoraggio: Assicurarsi della compatibilità e della corretta configurazione del software o delle piattaforme di monitoraggio.

• ✅ 5. Scambio di dispositivi

  • Sostituire l'inverter o il dispositivo di comunicazione per isolare il guasto.

Risoluzione problemi RS485

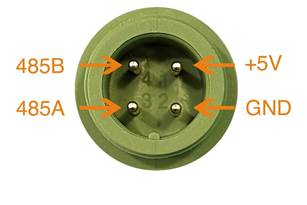

Porta COM a 4 PIN – Serie 5G+4G Questa porta è un connettore verde situato esternamente su tutti gli inverter Solis, nella parte inferiore dell'inverter. Quando si inserisce il connettore in questa porta, assicurarsi che sia inserito correttamente. Sul connettore è presente una "sporgenza" (o guida); assicurarsi che questa sia allineata con l'incavo (scanalatura) presente sulla presa.

Quando si effettua la risoluzione dei problemi relativi a questa connessione, si prega di tenere conto dei seguenti pin:

• Pin 1 = +5 Volt CC

• Pin 2 = -5 Volt CC

• Pin 3 = +RS485

• Pin 4 = -RS485

Controllare la tensione sui pin 1 e 2 con un multimetro assicurerà che il dispositivo di comunicazione (ad esempio il datalogger WiFi) sia alimentato. La lettura della tensione dovrebbe essere di 5V in corrente continua (CC).

Controllare la tensione sui pin 3 e 4 con un multimetro assicurerà la presenza del segnale RS485 tra l'inverter e il dispositivo di comunicazione. La tensione RS-485 dovrebbe misurare circa 1,7 Volt in corrente continua (CC).

Pinout della porta COM USB per datalogger – Serie S6

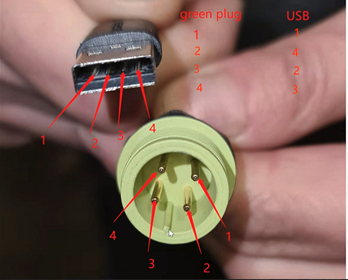

Confronto tra porta a 4 PIN e porta USB

Di conseguenza, durante la risoluzione dei problemi relativi alla connessione USB, si prega di tenere in considerazione quanto segue:

• Pin 1 = +5 Volt CC

• Pin 2 = RS485A

• Pin 3 = RS485B

• Pin 4 = GND (Massa)

Controllare la tensione tra i pin 1 e 4 con un multimetro assicurerà che il dispositivo di comunicazione (ad esempio il datalogger WiFi) sia alimentato. La lettura della tensione dovrebbe essere di 5V in corrente continua (CC).

Controllare la tensione sui pin 2 e 3 con un multimetro assicurerà la presenza del segnale RS485 tra l'inverter e il dispositivo di comunicazione. La tensione RS-485 dovrebbe misurare circa 1,7 Volt in corrente continua (CC).

Risoluzione dei problemi di comunicazione RS485 – Serie Ibrida S6 (RJ45)

L'interfaccia di comunicazione RS485 è essenziale per il monitoraggio e il controllo degli inverter Solis tramite dispositivi esterni come data logger o piattaforme di monitoraggio. La Serie Ibrida S6 utilizza un connettore RJ45 per la comunicazione RS485, tuttavia la posizione della porta e l'assegnazione dei pin variano a seconda del modello.

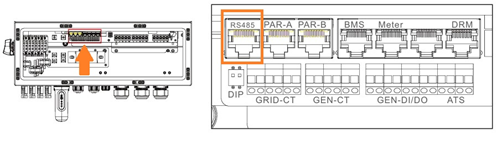

Posizione della porta RS485 La porta RS485 può essere situata in aree diverse, a seconda del modello di inverter: S6-EH3P(5-10)K-H-EU: Tutte le porte di comunicazione sono situate sotto il coperchio.

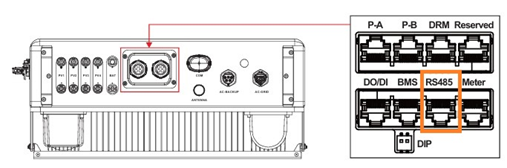

• S6-EH3P(12-20)K-H: Le porte di comunicazione si trovano dietro il coperchio frontale.

Fare sempre riferimento al manuale utente dello specifico modello di inverter per l'esatta posizione della porta RS485.

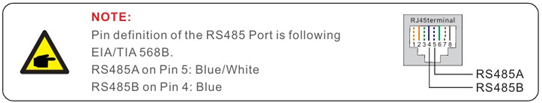

Esistono 2 tipi di esempi di assegnazione dei pin per il connettore RJ45:

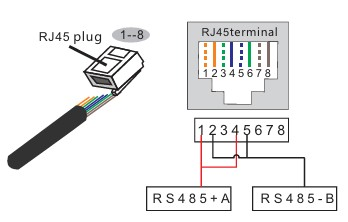

• Esempio 1: RS485 tramite Pin 4 (A+) e Pin 5 (B-)

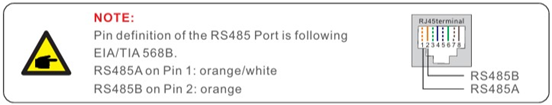

• Esempio 2: RS485 tramite Pin 1 (A+) e Pin 2 (B-)

L'assegnazione dei pin può variare. Consultare sempre il manuale di installazione specifico del modello.

Checklist per la risoluzione dei problemi – Problemi di comunicazione RS485

Se il collegamento di comunicazione RS485 non funziona (ad esempio, l'inverter non comunica con il dispositivo esterno), seguire questa guida sistematica alla risoluzione dei problemi:

• ✅ 1. Verifica dei livelli di tensione Misurare la tensione CC tra le linee A e B dell'RS485 utilizzando un multimetro:

  • Tensione differenziale prevista: Tipicamente tra 1V e 5V CC quando il bus è inattivo.

  • Una lettura di 0V potrebbe indicare:

    • Mancanza di alimentazione al trasmettitore RS485

    • Cavo interrotto o cablato in modo errato

• ✅ 2. Impostazioni di Baud Rate e Protocollo

  • Confermare che sia l'inverter che il dispositivo collegato siano configurati con:

    • Lo stesso baud rate (tipicamente 9600 bps)

    • Parità, bit di stop e indirizzo corrispondenti

  • Impostazioni errate possono impedire la comunicazione anche se il cablaggio è corretto.

• ✅ 3. Lunghezza dei cavi e topologia di rete

  • Mantenere il cablaggio RS485 il più breve possibile per ridurre al minimo il degrado del segnale.

  • Linee lunghe o terminate in modo errato sono una causa comune di problemi di comunicazione intermittenti.

• ✅ 4. Pratiche di cablaggio e cortocircuiti

  • Uno dei guasti RS485 più comuni è una linea in cortocircuito o cablata erroneamente.

  • Quando si utilizzano cavi LAN (Ethernet), un metodo pratico e affidabile è:

    • Utilizzare tutti i fili bianchi (es. bianco-arancio, bianco-blu, ecc.) per l'RS485 A

    • Utilizzare tutti i fili colorati (es. arancio, blu, ecc.) per l'RS485 B

  • Questo approccio riduce gli errori e migliora la coerenza del segnale lungo la linea.

Ecco la traduzione della sezione relativa al modello S5-GC:

Risoluzione dei problemi di comunicazione RS485 – Solis S5-GC(50-60)K - Porta COM a 16 pin

Gli inverter Solis S5-GC(50-60)K utilizzano una porta COM a 16 pin per la comunicazione RS485, facilitando le connessioni con contatori, data logger e altri dispositivi di monitoraggio. Una corretta comunicazione RS485 è fondamentale per le prestazioni del sistema e per il monitoraggio.

Panoramica della porta COM a 16 pin

Ecco la traduzione della sezione relativa alla configurazione della porta a 16 pin:

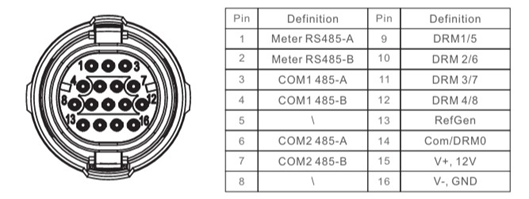

La porta COM a 16 pin supporta molteplici canali di comunicazione:

• Pin 1 e 2: Meter RS485 (A e B)

• Pin 3 e 4: COM1 RS485 IN (A e B)

• Pin 6 e 7: COM2 RS485 OUT (A e B)

• Pin 15 e 16: Alimentazione 12V (V+ e GND)

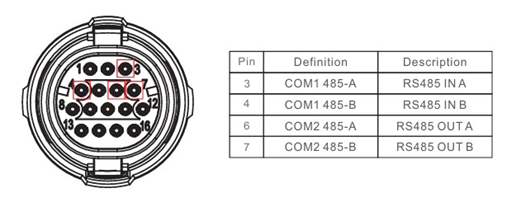

Per il collegamento in cascata (daisy-chain) di più inverter:

• RS485 IN: Pin 3 (A+) e 4 (B-) RS485 OUT:Pin 6 (A+) e 7 (B-) Fare riferimento al Manuale di Installazione del Solis S5-GC(50-60)K per diagrammi e configurazioni dettagliate.

  Risoluzione dei problemi di comunicazione RS485

  Se si verificano guasti di comunicazione (ad esempio, l'inverter non viene rilevato dai dispositivi di monitoraggio), seguire questa guida passo-passo:

  • ✅ 1. Test della tensione Utilizzando un multimetro:

    • Tra i Pin 3 e 4 (RS485 IN): Misurare la tensione CC; una tensione a riposo tipica varia da 1V a 5V.

    • Tra i Pin 6 e 7 (RS485 OUT): Letture di tensione simili indicano una corretta trasmissione del segnale.

    • Se la tensione tra i pin 3 e 4 supera i 5V, fare riferimento alla procedura di correzione del connettore GC COM per le azioni correttive.

  • ✅ 2. Configurazione del dispositivo

    • Baud Rate e impostazioni: Assicurarsi che tutti i dispositivi sulla rete RS485 condividano lo stesso baud rate, parità e stop bits.

    • Indirizzamento del dispositivo: Assegnare indirizzi univoci a ciascun dispositivo per evitare conflitti.

Risoluzione dei problemi di comunicazione RS485 – Inverter Solis per grandi impianti fotovoltaici (S5-GC80K, 5G PRO, 100–110K)

Opzioni di connessione RS485

Oltre alla porta COM a 4 PIN, questi inverter supportano due ulteriori metodi di connessione RS485, entrambi utilizzabili a seconda delle preferenze di installazione e delle condizioni del sito.

1. RS485 tramite connettore RJ45

Utilizzare un cavo CAT 5 STP (Shielded Twisted Pair) adatto per l'esterno.

Mappatura dei pin RJ45 (Colori standard TIA-568B):

2. RS485 tramite Morsettiera (Terminal Board)

Per installazioni più permanenti o protette, gli inverter sono dotati di una morsettiera con porte RS485 dedicate:

Ecco la traduzione della checklist per la risoluzione dei problemi:

Checklist per la risoluzione dei problemi: Comunicazione RS485

Se riscontri problemi come assenza di registrazione dati, inverter non rilevato o cadute di segnale, segui questo processo diagnostico strutturato:

• ✅ 1. Test della tensione (Bus inattivo) Misura la tensione CC tra A e B: dovrebbe tipicamente leggere 1–5V CC quando la linea è inattiva.

  • 0V indica:

    • Driver RS485 inattivo

    • Cablaggio errato

    • Interruzione del cavo

  • Sia i connettori RJ45 che le morsettiere dovrebbero mostrare valori simili sulle rispettive linee.

• ✅ 2. Corrispondenza Protocollo e Baud Rate

  • Conferma che le impostazioni di baud rate, parità e bit di stop corrispondano su tutti i dispositivi.

  • Baud rate comuni: (solitamente 9600 bps, verificare il manuale per il modello specifico).

  • Controlla l'indirizzo Modbus e il protocollo di comunicazione.
