La porta WAN1 del gateway EMU viene utilizzata principalmente per:

• La connessione alla rete Solis Cloud.
• La connessione a un PC per le operazioni di manutenzione e gestione locale (O&M) del gateway EMU.
• La comunicazione tra gateway EMU master e slave nelle applicazioni con armadi collegati in parallelo.

Nella maggior parte dei casi, la porta WAN1 del gateway EMU è configurata in modalità DHCP per impostazione predefinita. Tuttavia, alcuni gateway installati sul campo potrebbero utilizzare versioni software più datate, nelle quali la porta WAN1 è configurata di default in modalità STATIC. In questi casi, è necessario modificare manualmente la configurazione della porta WAN1 impostandola su DHCP.

Se la rete locale non supporta il protocollo DHCP, la porta WAN1 deve essere configurata in modalità STATIC prima dell'utilizzo.

Tutte le configurazioni della porta WAN1 vengono eseguite tramite l'interfaccia touchscreen del gateway EMU.

Attenzione: per i gateway EMU slave utilizzati in configurazioni master-slave con armadi in parallelo, non è necessario modificare manualmente il tipo di configurazione della porta WAN1.

1. Accesso all'interfaccia touchscreen

Procedura

Il touchscreen del gateway EMU è normalmente in modalità standby. Toccare un punto qualsiasi dello schermo per riattivarlo.

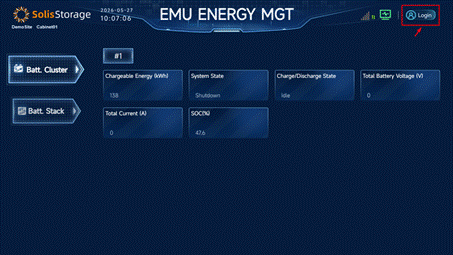

Toccare Login nell'angolo superiore destro dello schermo.

Accedere utilizzando:

• Nome utente: admin
• Password: 666888 oppure 123456

Se la password è stata modificata, utilizzare la password aggiornata.

Dopo l'accesso verrà visualizzata l'interfaccia principale del sistema.

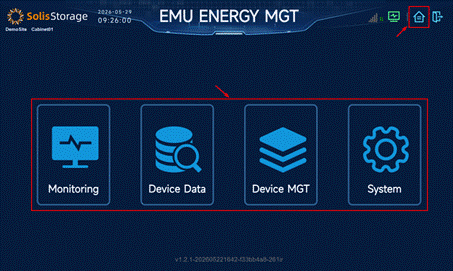

Nella parte centrale della schermata sono presenti quattro moduli funzionali principali. Da qualsiasi altra schermata è possibile tornare all'interfaccia principale premendo il pulsante Return nell'angolo superiore destro.

2. Configurazione della modalità DHCP

Procedura

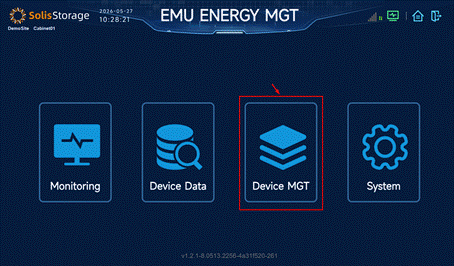

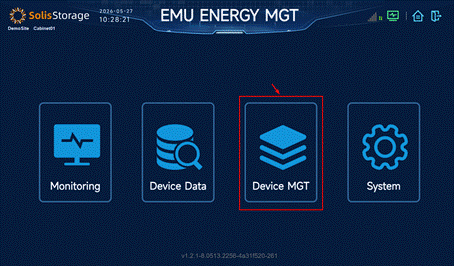

1. Fare clic su Device MGT.

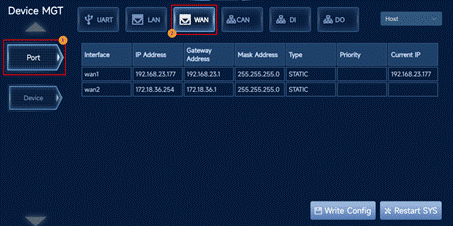

2. Accedere a Port ► WAN.

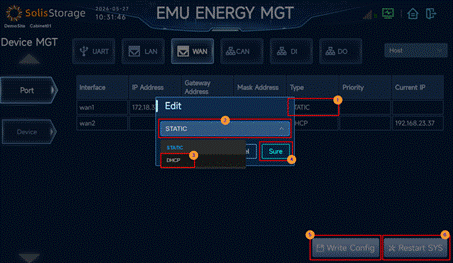

3. Modificare il tipo della porta WAN1 da STATIC a DHCP.
4. Toccare Write Config.
5. Toccare Restart SYS per riavviare il sistema e applicare le modifiche.

3. Configurazione della modalità STATIC

Procedura

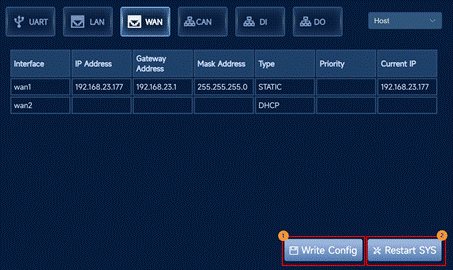

1. Configurare i seguenti parametri in base alla rete locale:
2. IP Address
3. Gateway Address
4. Mask Address (Subnet Mask)

4. Verifica dell'indirizzo IP della porta WAN1

Procedura

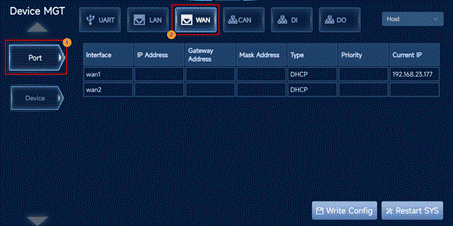

Se WAN1 è configurata in modalità DHCP

• Annotare il valore Current IP.

Se WAN1 è configurata in modalità STATIC

• Annotare i seguenti valori:
  • Current IP
  • Gateway Address
  • Mask Address

Queste informazioni possono essere necessarie per collegarsi al gateway EMU tramite browser web o per eseguire operazioni di manutenzione e aggiornamento locale.
