Serie S6 Hybrid - Guida alla configurazione delle funzioni di parallelo

Serie S6 Hybrid

Guida alla configurazione delle funzioni di parallelo

Introduzione

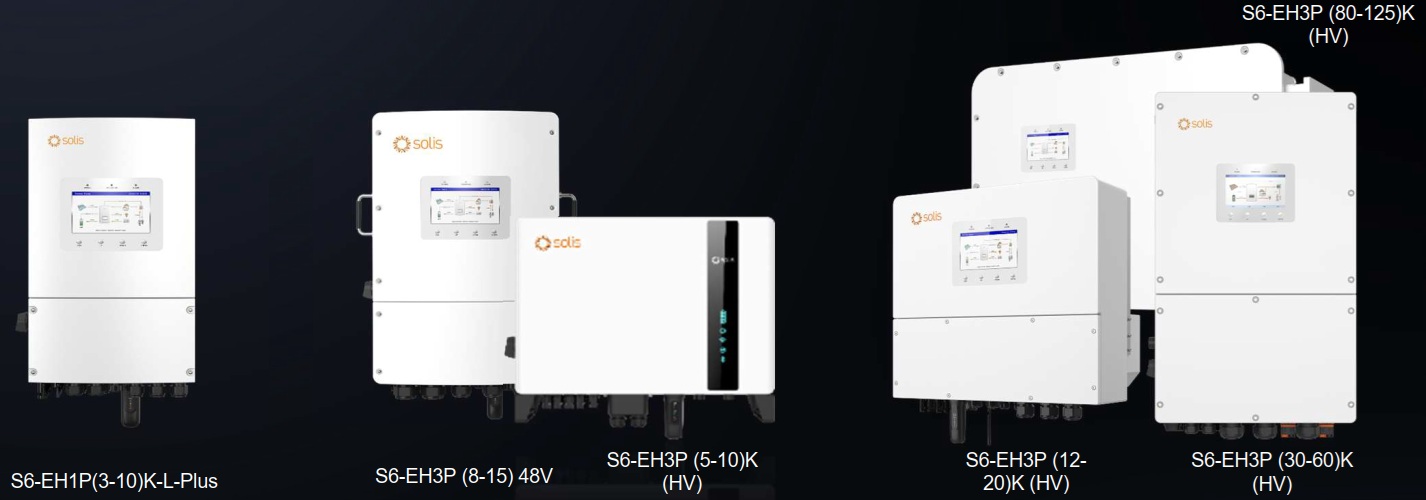

Vi presentiamo la serie di inverter ibridi Solis S6 con un'innovativa funzione di parallelo, che consente agli utenti di collegare fino a sei dispositivi per ottimizzare la produzione di energia. È fondamentale utilizzare inverter e batterie delle stesse dimensioni per i collegamenti in parallelo, per garantire un'integrazione perfetta. Solis è compatibile con diversi produttori di batterie, ma gli utenti devono controllare le schede tecniche per verificarne la compatibilità.

NOTA: attualmente supporta fino a sei dispositivi in parallelo. I carichi sbilanciati sul lato rete non sono ancora supportati. Le consigliamo di seguire gli aggiornamenti degli articoli mentre lavoriamo per risolvere questa limitazione, promettendo un'esperienza di energia solare più efficiente e versatile con gli inverter Solis S6 Hybrid.

Inoltre, ricordiamo che gli inverter prodotti prima di gennaio 2023 non sono conformi ai requisiti per il funzionamento in parallelo e, pertanto, non possono essere utilizzati con questa funzione.

Tabella dei contenuti

• Requisiti
• Collegamento di inverter e batterie
• Configurazione degli inverter tramite app
• Monitoraggio
• Risoluzione dei problemi

Requisiti

Assicurarsi di disporre di quanto segue:

• Per abilitare la funzione di parallelo, è essenziale che sull'inverter sia installata una versione specifica del firmware. Inoltre, è necessario che tutti gli inverter abbiano installato la stessa versione del firmware. Per ulteriori dettagli e assistenza, contattare il servizio di assistenza Solis.
• Cavo Ethernet CAT5/6 standard
• Telefono cellulare con Solis Cloud App installata (se possibile, tenere a portata di mano più telefoni. In questo modo sarà più facile configurare tutti gli inverter)

• 1 solo Datalogger (modello S2 e S4) per il monitoraggio (opzionale)

Collegamento degli inverter e delle batterie

Schema di cablaggio del sistema trifase in parallelo

Collegamento degli inverter:

Prima di impostare la configurazione in parallelo, è essenziale verificare il normale funzionamento di ogni singolo inverter. Ciò consente di evitare anomalie negli inverter in parallelo causate dalle impostazioni originali dei parametri di un singolo inverter.

Prima di collegare il cavo di parallelo, configurare ogni inverter uno per uno, assicurandosi che funzionino correttamente senza alcun allarme.

È fondamentale garantire la corretta configurazione iniziale di tutti gli inverter. Ogni inverter deve essere configurato con l'ora corretta, la modalità di lavoro, il codice del Paese e la selezione appropriata della batteria. Solo l'inverter Master deve essere collegato a un contatore e il contatore corretto deve essere selezionato durante il processo di configurazione. Assicurarsi che tutti gli inverter Slave abbiano configurato correttamente la modalità “No Meter”.

Per istruzioni dettagliate, consultare la guida alla configurazione rapida nel seguente articolo: Serie S6 Hybrid - App SolisCloud Guida alla connessione Bluetooth locale

Fase 1

Il meter e il data logger devono essere collegati solo al master. Assicurarsi che la modalità “No Meter” sia stata impostata su tutti gli inverter slave.

Fase 2

Tutti gli inverter devono essere collegati allo stesso punto di messa a terra per eliminare la possibilità di un potenziale di tensione tra le masse degli inverter.

Fase 3

L'uscita della rete elettrica e l'uscita di backup dell'inverter devono essere collegate in parallelo come indicato nello schema precedente.

Passo 4

Assicurarsi che ogni inverter e la rispettiva batteria abbiano il cavo di comunicazione CAN collegato al BMS della batteria. Per le specifiche sul collegamento del cavo CAN, consultare il manuale del produttore della batteria.

Passo 5

Sull'inverter sono presenti due porte RJ45 (Parallela A, quella di sinistra, e Parallela B, quella di destra - vedi immagine sotto) progettate per la comunicazione tra più Solis S6 ibridi. Utilizziamo il protocollo CAN come protocollo di comunicazione e queste porte non possono essere utilizzate per altri scopi oltre al collegamento in cascata degli ibridi Solis S6.

Collegare i cavi al sistema parallelo. I cavi di comunicazione P-A e P-B sono forniti con l'inverter.

È possibile collegare in parallelo fino a 6 inverter. Assicurarsi che i terminali P-A e P-B degli inverter siano collegati in una configurazione daisy chain, come illustrato nel diagramma seguente (la porta Parallel A della macchina master deve essere collegata alla porta Parallel B della macchina slave. Quindi, collegare la porta Parallel A della macchina slave alla porta Parallel B della macchina slave successiva, e le macchine successive si collegano nello stesso modo).

Esempio. Inverter Master P-A >> Slave 1 P-B || Slave 1 P-A >> Slave 2 P-B

Passo 6

Regolare i dip switch dell'inverter sull'interfaccia di comunicazione dell'inverter

Prima di avviare e far funzionare un sistema in parallelo, assicurarsi che i dip switch 1 e 2 del parallelo siano entrambi impostati sulla posizione “ON” SOLO sul PRIMO e sull'ULTIMO inverter.

Collegamento delle batterie:

Nota: attualmente non è supportato il collegamento di 2 batterie in parallelo con il solo inverter Master che comunica con il BMS. È necessario collegare 2 batterie separate e il BMS di ciascuna batteria deve essere collegato al singolo inverter Master/Slave.

Una volta che questa funzione sarà supportata, aggiorneremo questo articolo, quindi vi invitiamo a controllare in un secondo momento o a contattare il servizio di assistenza, se avete bisogno di ulteriori informazioni.

Configurazione degli inverter

Per stabilire una connessione con il vostro inverter, assicuratevi di avere installato l'app “SolisCloud” sul vostro telefono. Se non si dispone già dell'app, utilizzare i seguenti codici per installarla.

  SolisCloud Monitoring APP ( Android )

   SolisCloud Monitoring APP ( IOS )

Nota: se si utilizza la modalità “Self Use” e si desidera impostare la ricarica a tempo, si consiglia di configurare la ricarica a tempo dopo aver completato l'intera configurazione del parallelo. Il motivo è che una volta che il sistema è completamente configurato, il master invierà tutte le informazioni/impostazioni all'inverter slave. Questo può far risparmiare tempo.

Quando si è pronti a configurare le opzioni di parallelo, è essenziale notare che lo SLAVE deve essere configurato per primo utilizzando l'applicazione. Solo dopo che tutti gli inverter Slave sono stati configurati correttamente, è necessario configurare il MASTER.

Seguire le istruzioni riportate di seguito per configurare gli inverter.

Accedere all'inverter tramite Bluetooth.

Una volta collegato, andare su “Settings (Impostazioni)” e selezionare “Parallel Settings (Impostazioni parallelo)”.

FASE 1:

Impostare gli inverter SLAVE come segue:

­­­­­­­­­­­­­­­­­­­­­­­­­Impostazione Address:

Assegnare a ogni inverter un indirizzo ID individuale, da 2 a 6. Solo il master deve avere l'indirizzo 1. (Nota: l'indirizzo non può essere impostato su 0).

Impostazione Slave:

Quantità inverter:

Interruttore di sincronizzazione parallelo:

Se la funzione Parallel Sync è attivata, le modalità di lavoro e le altre impostazioni possono essere impostate in modo sincrono attraverso il Master, invece di essere impostate separatamente per ogni macchina slave. IMPORTANTE: Non attivare ancora la funzione “Parallel Synch”. Questa operazione verrà effettuata in una fase successiva.

FASE 2:

Impostare l'inverter MASTER come segue:

Impostazione della modalità di parallelo:

 Impostazione Address:

L'indirizzo fisico del master deve essere 1. (Nota: l'indirizzo non può essere impostato su 0)

 Impostazione Master:

Selezionare “Master”

 Quantità Inverter

Interruttore di sincronizzazione parallelo:

Non attivare ancora l'opzione “Parallel Sync” sul Master.

FASE 3:

Attivare il “Parallel Synch” sugli inverter SLAVE

FASE 4:

Attivare “Parallel Synch” sull'inverter MASTER

Nota: una volta abilitata la sincronizzazione di parallelo, non sarà più possibile modificare le impostazioni degli inverter slave. Tutte le impostazioni saranno controllate solo dall'inverter master. Pertanto, assicurarsi che tutte le impostazioni, come l'attivazione della modalità “No Meter”, siano state completate sugli inverter slave.

FASE 5:

Alimentare il sistema nell'ordine seguente

• Avviare il lato CC (altrimenti si otterrà l'allarme UN-BUS).
• Collegare il lato CA
• Alimentare le batterie

Torna all’inizio

Monitoraggio

Poiché non supportiamo ancora gli aggiornamenti del firmware tramite l'inverter Master, suggeriamo che ogni inverter abbia il proprio Datalogger. In questo modo il team di assistenza sarà in grado di aggiornare ogni inverter, se necessario. Assicurarsi di disporre di un logger compatibile, della serie S2 o S4. Collegare il logger agli inverter Master/Slaves. Ai fini del monitoraggio, creare un impianto su Soliscloud e aggiungere solo il logger master a questo impianto. Sarà possibile vedere tutto, dalla produzione fotovoltaica al comportamento della batteria, attraverso l'inverter master.

Logger compatibili

S2-WL-ST

S4-WiFi-ST

Per configurare l'impianto, seguire le istruzioni riportate nel seguente articolo: https://solis-service.solisinverters.com/a/solutions/articles/44002374987?lang=en.

Una volta collegato, sarà possibile visualizzare tutti i dettagli dell'impianto, compresa la produzione fotovoltaica, la batteria e il consumo del carico. I dettagli completi dell'impianto vengono visualizzati tramite l'inverter MASTER.

Nota: inoltre, tutti i messaggi di allarme vengono trasmessi dagli inverter slave all'inverter master. Pertanto, è sufficiente controllare il registro degli allarmi sull'inverter master per risparmiare tempo.

Interfaccia del flusso di energia dell'inverter master - visualizzazione App:

Interfaccia del flusso di energia dell'inverter master - visualizzazione PC:

Interfaccia del flusso di energia dell'inverter slave - Visualizzazione PC:

Se si sceglie di non aggiungere l'impianto a Soliscloud tramite il Datalogger, si ha anche la possibilità di collegarsi direttamente all'inverter tramite Bluetooth e monitorare l'impianto in questo modo. Tuttavia, è importante notare che Solis consiglia vivamente di collegare l'impianto a Soliscloud per facilitare la manutenzione, la risoluzione dei problemi e gli aggiornamenti del firmware quando necessario.

Torna all’inizio

Risoluzione guasti

In caso di problemi, consultare la guida alla risoluzione dei problemi fornita. Se il problema persiste o non si riesce a risolverlo, contattare senza esitazione l'assistenza Solis locale.

Prima di controllare i messaggi di allarme, assicurarsi che gli interruttori DIP siano nella posizione corretta. Questo è fondamentale per il corretto funzionamento dell'impianto.

Torna all’inizio
