Problema di Bassa Produzione FV

Modificato il Gio, 28 Dic, 2023 alle 7:43 AM


Problema di Bassa Produzione FV

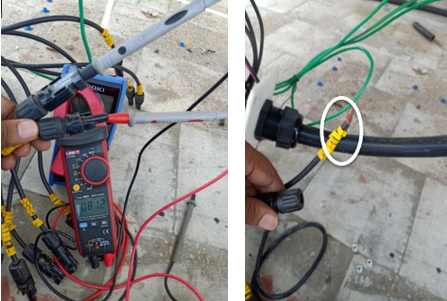

1. Se l'installazione è nuova, verificare che la connessione del pressacavo CA sia corretta o meno e assicurarsi che il cavo CA sia collegato correttamente solo al terminale del connettore.  (La polarità è chiaramente indicata sul pressacavo).



2.   Verificare che non vi siano collegamenti allentati nel connettore MC4.



3.   Assicurarsi che tutti i connettori MC4 siano crimpati correttamente.



4. Controllare il VOC di tutte le stringhe fotovoltaiche (la tensione deve essere controllata dall'estremità del connettore dopo aver scollegato la stringa dall'inverter).



5. Utilizzare un multimetro per controllare le tensioni tra PV+ e terra, PV- e terra di tutte le stringhe FV. I valori devono essere compresi tra il 5% e il 95% della Voc del singolo modulo FV. Se la tensione è superiore al VOC del singolo modulo o se la tensione diminuisce, significa che c'è un guasto in quella stringa.



6. Se il sistema è trifase (controllare la tensione lato CA Fase-Fase, Fase-Neutro e Neutro-Terra). Controllare sempre la lettura dall'estremità dell'inverter AC. {A volte i clienti trasformano il sistema da bifase a trifase.



7. Se il sistema è monofase (controllare la tensione lato CA da fase a neutro, da fase a terra e da neutro a terra). Controllare sempre la lettura dall'estremità del pressacavo dell'inverter.



8.   Impostare DRM su OFF. Questo si ottiene in Impostazioni preliminari>> Impostazioni modalità STD. Impostazioni modalità >> Impostazione iniziale. (Advanced Setting - STG Mode - Initial Setting - DRM - OFF)



9.   Impostare la modalità CV su STOP.  Questo si ottiene in Impostazioni preliminari>>Impostazioni speciali>>Modalità Cost. Tensione. (Advanced Setting - Special Setting - Costant Voltage - STOP)


10. Se il dispositivo EPM non è in uso, interrompere la modalità fail-safe dal set EPM interno. Anche la selezione del modello dovrebbe essere disattivata.



11. La modalità di lavoro deve essere Null, come si può vedere nell'impostazione anticipata>> STD. Mode.



12. Impostare  Grid On/Off su ON dalle impostazioni avanzate, perché in alcuni dei nuovi inverter con HMI aggiornati hanno impostato per errore l'opzione GRID-STOP invece di GRID-ON. Non utilizzare l'opzione Grid-Stop.



13. Confermare la presenza di ombra sui pannelli.



14. Leggere i valori registrati dall'inverter nel menu Information come DC1, DC2, DC3, DC4, poi VA, VB, VC o VGrid, poi Stato (errore) e Energia totale, verificando che le tensioni delle stringhe e della rete siano rilevate correttamente.
