Kontrolni popis za rješavanje problema s pretvaračima male snage

1. Provjerite AC vezu: Ako je instalacija nova, provjerite jesu li AC kabeli pravilno spojeni na stezaljke AC razvodne kutije. Polaritet je jasno označen na izmjeničnim žlijezdama.

2. Pregledajte MC4 konektore: Provjerite jesu li svi MC4 konektori sigurno postavljeni i da nema labavih spojeva.

3. Pravilno stegnite MC4 konektore: Provjerite jesu li svi MC4 konektori pravilno stisnuti kako biste osigurali sigurnu vezu.

4. Izmjerite napon otvorenog kruga (VOC) PV žica: Izmjerite napon otvorenog kruga PV žica na kraju konektora nakon odvajanja žica od pretvarača.

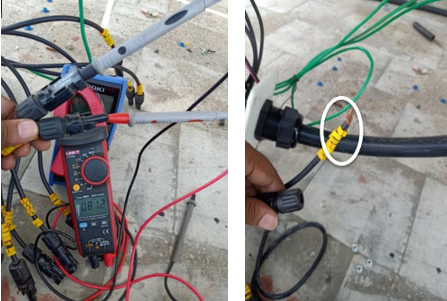

5. Provjerite napon između PV+ i uzemljenja / PV- i uzemljenja: Upotrijebite multimetar za mjerenje napona između PV+ i zemlje, kao i PV- i uzemljenja, za sve PV nizove. Vrijednosti bi se trebale smanjiti u rasponu od 5% do 95% VOC-a jednog PV modula. Ako napon ostane iznad VOC-a jednog modula ili se povećava umjesto da se smanjuje, možda postoji greška u zahvaćenom nizu.

6. Trofazni sustavi: Provjerite napon na strani izmjenične struje između faza, od faze do nule i od nule do mase. Mjerenje treba izvršiti iz konektora ili utikača koji izravno spajaju izmjeničnu mrežu na pretvarač ili AC terminale pretvarača. Imajte na umu da neki kupci mogu pogrešno pretvoriti dvofazni sustav u trofazni sustav kratkim spojem faza.

7. Jednofazni sustavi: Provjerite napon na strani izmjenične struje između faze i nule, faze i uzemljenja te neutralnog i uzemljenja. Mjerenje treba izvršiti na razvodnoj kutiji izmjenične struje pretvarača.

8. Onemogući DRM: Provjerite je li DRM postavljen na "OFF". Ovu postavku možete pronaći pod "Napredne postavke" > "Postavke STD. načina rada" > "Početne postavke".

9. Onemogući CV način rada: Postavite CV način rada na "STOP". Ova se postavka nalazi u "Naprednim postavkama" > "Posebnim postavkama" > "Načinu rada konstantnog napona".

10. Onemogući EPM uređaj: Ako se ne koristi nijedan EPM uređaj, onemogućite siguran način rada u internim postavkama EPM-a. Također, provjerite je li odabir modela postavljen na "OFF".

11. Postavite način rada na "Null": Ova se postavka može pronaći pod "Napredne postavke" > "STD. Postavke načina rada".

12. Omogući rešetku: Aktivirajte rešetku u naprednim postavkama. U nekim novonadograđenim HMI pretvaračima, opcija "GRID-STOP" možda je pogrešno odabrana umjesto "GRID-ON". Nemojte koristiti opciju "GRID-STOP".

13. Provjerite ima li sjena ploče: Pazite da se na solarne panele ne bacaju sjene jer to može značajno smanjiti performanse.

14. Snimanje potpunih podataka sustava: Zabilježite sve relevantne informacije iz izbornika, uključujući:

• Istosmjerne vrijednosti (DC1, DC2, DC3, DC4)
• Mrežni naponi (VA, VB, VC ili VGrid)
• Poruke o statusu (kodovi pogrešaka)
• Ukupna proizvedena energija

15. Dohvaćanje naprednih dijagnostičkih informacija: Snimanje alarmnih poruka, verzija softvera, trenutnih radnih poruka i poruka upozorenja iz izbornika naprednih informacija.

16. Foto dokumentacija: Snimite jasne i potpune fotografije:

• ACDB i DCDB u zatvorenom stanju
• Serijski broj pretvarača (nalazi se na tijelu pretvarača)
• Cijela instalacija pretvarača

Slijedeći ove korake pomoći će u provođenju temeljite analize grešaka i omogućiti učinkovito rješavanje problema.
