Lista kontrolna rozwiązywania problemów z falownikami o małej mocy

1. Sprawdź połączenie AC: Jeśli instalacja jest nowa, upewnij się, że AC są prawidłowo podłączone do zacisków skrzynki przyłączeniowej AC. Polaryzacja jest wyraźnie zaznaczona na dławiku prądu przemiennego.

2. Sprawdź złącza MC4: Sprawdź, czy wszystkie złącza MC4 są dobrze zamocowane i czy nie ma luźnych połączeń.

3. Prawidłowo zaciśnięte złącza MC4: Upewnij się, że wszystkie złącza MC4 są prawidłowo zaciśnięte, aby zapewnić bezpieczne połączenie.

4. Zmierz napięcie obwodu otwartego (LZO) ciągów fotowoltaicznych: Zmierz napięcie obwodu otwartego ciągów fotowoltaicznych na końcu złącza po odłączeniu ciągów od falownika.

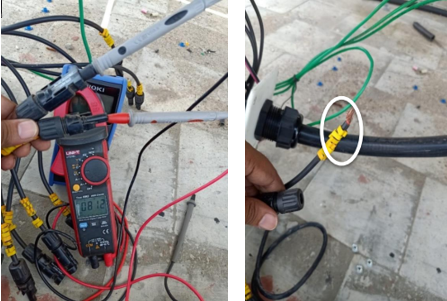

5. Sprawdź napięcie między PV+ a ziemią / PV- i ziemią: Użyj multimetru, aby zmierzyć napięcia między PV+ a ziemią, a także PV- i ziemią, dla wszystkich ciągów fotowoltaicznych. Wartości powinny zmniejszać się w zakresie od 5% do 95% LZO z pojedynczego modułu fotowoltaicznego. Jeśli napięcie utrzymuje się powyżej LZO pojedynczego modułu lub wzrasta zamiast spadać, może to oznaczać usterkę w uszkodzonym ciągu.

6. Systemy trójfazowe: Sprawdź napięcie po stronie AC między fazami, od fazy do przewodu neutralnego i od przewodu neutralnego do uziemienia. Pomiar należy wykonać ze złącza lub wtyczki, które bezpośrednio łączą sieć prądu przemiennego z falownikiem lub zaciskami prądu przemiennego falownika. Należy pamiętać, że niektórzy klienci mogą omyłkowo przekształcić system dwufazowy w system trójfazowy poprzez zwarcie faz.

7. Systemy jednofazowe: Sprawdź napięcie po stronie prądu przemiennego między fazą a przewodem neutralnym, fazą a uziemieniem oraz przewodem neutralnym a uziemieniem. Pomiar należy wykonać w skrzynce przyłączeniowej AC falownika.

8. Wyłącz DRM: Upewnij się, że DRM jest ustawiony na "OFF". To ustawienie można znaleźć w "Ustawieniach zaawansowanych" > "Ustawienia trybu STD" > "Ustawienia początkowe".

9. Wyłącz tryb CV:  Ustaw tryb CV na "STOP". To ustawienie znajduje się w "Ustawieniach zaawansowanych" > "Ustawieniach specjalnych" > "Trybie stałej objętości".

10. Wyłącz urządzenie EPM: Jeśli nie jest używane żadne urządzenie EPM, wyłącz tryb awaryjny w wewnętrznych ustawieniach EPM. Upewnij się również, że wybór modelu jest ustawiony na "WYŁ.".

11. Ustaw tryb pracy na "Null": To ustawienie można znaleźć w "Ustawieniach zaawansowanych" > "Ustawienia trybu STD".

12. Włącz siatkę: Aktywuj siatkę w ustawieniach zaawansowanych. W niektórych nowo zmodernizowanych falownikach HMI opcja "GRID-STOP" mogła zostać omyłkowo wybrana zamiast "GRID-ON". Nie używaj opcji "GRID-STOP".

13. Sprawdź cienie paneli: Upewnij się, że na panele słoneczne nie padają żadne cienie, ponieważ może to znacznie obniżyć wydajność.

14. Zapisz pełne dane systemowe: Zanotuj wszystkie istotne informacje z menu, w tym:

• Wartości prądu stałego (DC1, DC2, DC3, DC4)
• Napięcia sieciowe (VA, VB, VC lub VGrid)
• Komunikaty o stanie (kody błędów)
• Całkowita wytworzona energia

15. Pobierz zaawansowane informacje diagnostyczne: Rejestruj komunikaty alarmowe, wersje oprogramowania, bieżące komunikaty operacyjne i komunikaty ostrzegawcze z zaawansowanego menu informacyjnego.

16. Dokumentacja zdjęciowa: Rób wyraźne i kompletne zdjęcia:

• ACDB i DCDB w stanie zamkniętym
• Numer seryjny falownika (znajdujący się na korpusie falownika)
• Cała instalacja falownika

Wykonanie tych kroków pomoże przeprowadzić dokładną analizę usterek i umożliwi skuteczne rozwiązywanie problemów.
