Checklista för felsökning av växelriktare med låg effekt

1. Kontrollera AC-anslutningen: Om installationen är ny, se till att AC-kablarna är ordentligt anslutna till terminalerna på AC-kopplingsdosan. Polariteten är tydligt markerad på AC-förskruvningen.

2. Inspektera MC4-kontakter: Kontrollera att alla MC4-kontakter sitter ordentligt på plats och att det inte finns några lösa anslutningar.

3. Krymp MC4-kontakter korrekt: Se till att alla MC4-kontakter är korrekt krympta för att säkerställa en säker anslutning.

4. Mät öppen krets voltage (VOC) av PV-strängar: Mät tomgångsspänningen för PV-strängarna vid kontaktänden efter att strängarna har kopplats bort från växelriktaren.

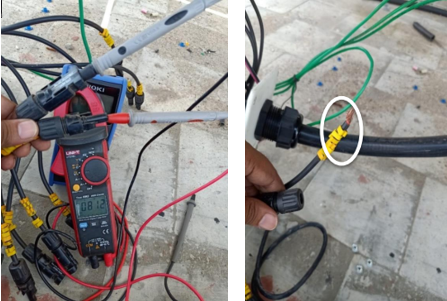

5. Kontrollera spänningen mellan PV+ och jord / PV- och jord: Använd en multimeter för att mäta spänningarna mellan PV+ och jord, samt PV- och jord, för alla PV-strängar. Värdena bör minska inom ett intervall på 5 % till 95 % av en enda PV-moduls VOC. Om spänningen förblir över en enskild moduls VOC eller ökar istället för att minska, kan det finnas ett fel i den berörda strängen.

6. Trefassystem: Kontrollera AC-sidan voltage mellan faserna, fas till neutral och neutral till jord. Mätningen bör göras från kontakten eller kontakten som direkt ansluter växelströmsnätet till växelriktaren eller växelriktarens växelströmsterminaler. Observera att vissa kunder av misstag kan konvertera ett tvåfassystem till ett trefassystem genom att kortsluta faser.

7. Enfassystem: Kontrollera AC-sidan voltage mellan fas och nolla, fas och jord och neutral och jord. Mätningen ska göras vid växelriktarens AC-kopplingsdosa.

8. Inaktivera DRM: Se till att DRM är inställt på "AV". Denna inställning finns under "Advanced Settings" > "STD. Mode Settings" > "Initial Settings (Initiala inställningar).

9. Inaktivera CV-läge: Ställ in CV-läget på "STOPP". Denna inställning finns under "Avancerade inställningar" > "Specialinställningar" > "Konstant volymtage läge".

10. Inaktivera EPM-enhet: Om ingen EPM-enhet används, inaktivera felsäkert läge i de interna EPM-inställningarna. Se också till att modellvalet är inställt på "OFF".

11. Ställ in Driftläge på "Null": Denna inställning finns under "Advanced Settings" > "STD. Mode Settings".

12. Aktivera rutnät: Aktivera rutnätet i de avancerade inställningarna. I vissa nyligen uppgraderade HMI-växelriktare kan alternativet "GRID-STOP" ha valts av misstag istället för "GRID-ON". Använd inte alternativet "GRID-STOP".

13. Kontrollera om det finns panelskuggor: Se till att inga skuggor kastas på solpanelerna, eftersom detta kan minska prestandan avsevärt.

14. Registrera fullständiga systemdata: Anteckna all relevant information från menyn, inklusive:

• DC-värden (DC1, DC2, DC3, DC4)
• Nätspänningar (VA, VB, VC eller VGrid)
• Statusmeddelanden (felkoder)
• Total genererad energi

15. Hämta avancerad diagnostisk information: Spela in larmmeddelanden, programvaruversioner, aktuella driftmeddelanden och varningsmeddelanden från den avancerade infomenyn.

16. Fotodokumentation: Ta tydliga och kompletta bilder av:

• ACDB och DCDB i ett stängt tillstånd
• Växelriktarens serienummer (finns på växelriktarens kropp)
• Hela växelriktarinstallationen

Genom att följa dessa steg kan du göra en grundlig felanalys och möjliggöra effektiv felsökning.
