Konfiguration av WeCo-batteri

Innehållsförteckning:

1. Införandet
2. Förberedelse för allmän säkerhet
3. Weco i kombination med Solis S6 Hybrid trefasväxelriktare
4. Weco i kombination med Solis Hybrid RHI Trefas växelriktare
5. Weco i kombination med Solis Hybrid enfasväxelriktare
6. Can Com-anslutning
7. Installation av WeCo-appen
8. Frågor om support

Införandet

I den här artikeln fördjupar vi oss i det spännande samarbetet mellan Solis växelriktare och Weco-batterier och utforskar den sömlösa integrationen av dessa två banbrytande teknologier.

Vi kommer att tillhandahålla en omfattande guide om hur man ansluter Weco-batterier till olika Solis-invertermodeller, och erbjuder ett steg-för-steg-tillvägagångssätt för att utnyttja kraften i förnybar energi och säkerställa oavbruten strömförsörjning.

Oavsett om du är en erfaren solentusiast eller en nykomling i världen av hållbara energilösningar, kommer den här artikeln att vara din viktigaste resurs för en framgångsrik förening av Solis-växelriktare och Weco-batterier.

Förberedelse för allmän säkerhet

Av säkerhetsskäl är det förbjudet att installera några strömingångar som PV, GRID eller BATTERY innan du har slutfört all datakabelanslutning som förklaras nedan.

• PV-kablarna kan inte anslutas i detta skede.
• Nät- och generatorkablar kan inte anslutas i detta skede.
• Batteriet måste hållas AVSTÄNGT medan du utför anslutningsoperationerna, strömkablar som äntligen ska anslutas.
• Jorda växelriktaren omedelbart efter att du har fäst den på väggen.

Weco i kombination med Solis S6 Hybrid trefasväxelriktare

1: Förberedelse av batteri

• Håll HV BOX-brytaren och BMS-omkopplaren på "0" AV.
• Montera tornet och DIP-omkopplaren på HV-boxen och batterierna i enlighet med relevant manual.
• Anslut CAN-kabeln RJ45 till CAN 2A-porten på HV BOX.
• RJ45-terminalen på andra sidan måste krympas för att matcha växelriktarens PIN OUT.
• Anslut inte strömkablarna i detta skede.

EXEMPEL PÅ HV BOX XP

HV BOX XP DIP-omkopplare är inställda på 00000010 (endast DIP 7 PÅ)

5K3 XP-EXEMPEL

DIP-omkopplare är inställda på 11111000. Endast DIP för den sista slaven måste ställas in på olika 01111010 (Endast dip 1, 6, 8 AV).

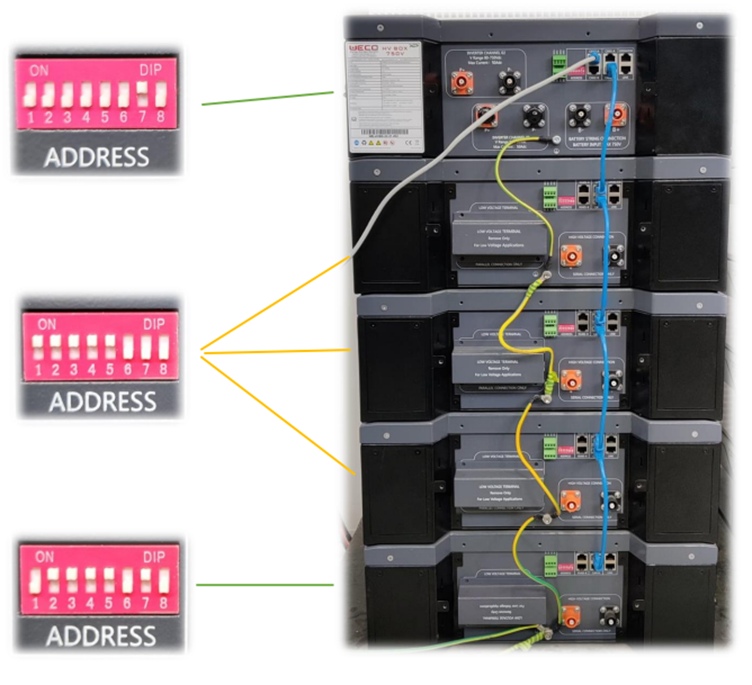

EXEMPEL PÅ TORN

2: Inverter Com-anslutning

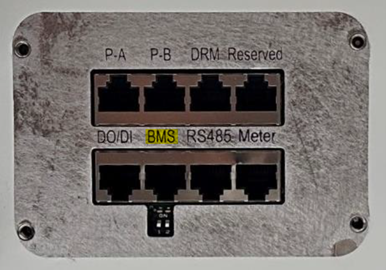

Använd BMS-porten för att ansluta CAN-kommunikationskabeln. (Se Avsnittet "Kan ansluta" för mer information.)

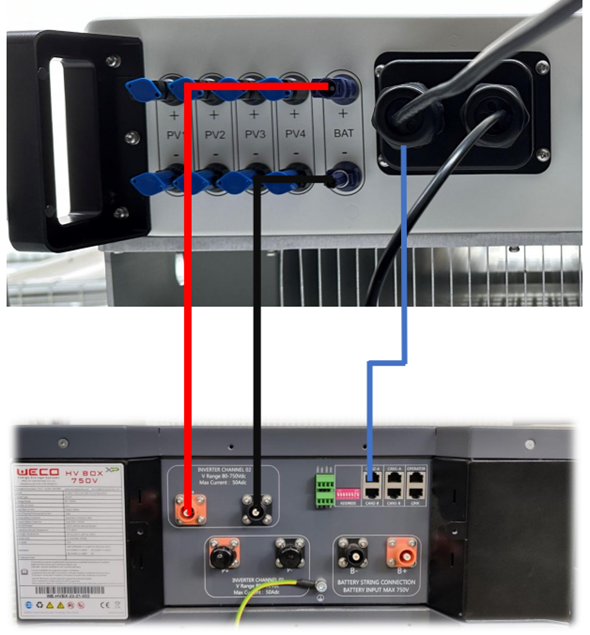

3: Anslutning av batteriström

Håll växelriktaren och batteriet AV.

Öppna locket och anslut strömkablarna från batteriet till växelriktaren.

Använd en momentnyckel för att fästa kabelbulten.

(Modell: HV BOX XP)

4: Weco App - Uppgradering och protokolluppsättning

Se  avsnittet "Weco-appen" för mer information.

UPPMÄRKSAMHET: Stäng av batteriet för att fortsätta med de återstående operationerna.

Att hålla batteriet PÅ kommer att skada BMS och potentiellt växelriktarens strömskyddskrets.

5: Kabeldragning för växelriktare

Efter att alla dessa steg har följts är det möjligt att koppla GRID- och PV-kablarna till växelriktaren. Tryck sedan på batteriernas BMS-omkopplare på 1 och HV-boxbrytaren på ON och vänta på uppstartsproceduren.

I slutet av proceduren kan PV-brytaren slås PÅ

6: Inställning av växelriktare

1. Ladda ner och starta Solis Cloud-appen. Registrera ett konto eller logga in på ett befintligt. Få tillgång till din anläggning eller lägg till en ny, gå sedan in i Inställningar och välj Lokal drift.
2. Välj nu din föredragna anslutningsmetod, välj växelriktare och få åtkomst via lösenord.
3. Vid den första uppstarten kan det hända att batteriet inte känns igen och ett "kommunikationsfel" kan visas. Detta är normalt eftersom det är nödvändigt att ställa in rätt batteriinställningar för att starta kommunikationen.

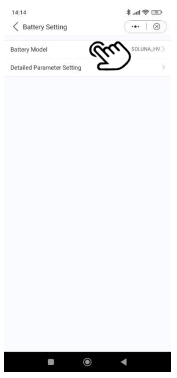

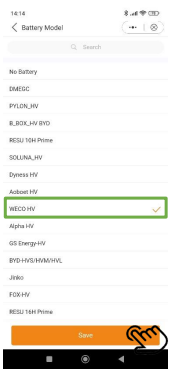

4. Tryck på inställningsikonen längst ned till höger på sidan för att komma åt inställningssidan. Tryck här på Batteriinställning, sedan på Batterimodell och välj WECO HV som din batterimodell.

Nu känns batteriet igen av växelriktaren och parametrarna är synliga.

UPPMÄRKSAMHET, VIKTIGT

För att säkerställa att all information visas och tas emot korrekt av växelriktaren är det nödvändigt att göra en dubbel kontroll genom att ange Information och sedan Batteri.

På skärmen är det möjligt att se korrekt information som växelriktaren tar emot från batteri-BMS, till exempel:

SOC %

SOH %

Spänning

Ström

Status

Nu är hela systemet redo att fungera.

Weco i kombination med Solis Hybrid RHI Trefas växelriktare

1: Förberedelse av batteri

• Håll HV BOX-brytaren och BMS-omkopplaren på "0" AV.
• Montera tornet och DIP-omkopplaren på HV-boxen och batterierna i enlighet med relevant manual.
• Anslut CAN-kabeln RJ45 till CAN 2A-porten på HV BOX. (se Can-anslutning för mer information)
• RJ45-terminalen på andra sidan måste krympas för att matcha växelriktarens PIN OUT. (se Can-anslutning för mer information)
• Anslut inte strömkablarna i detta skede.

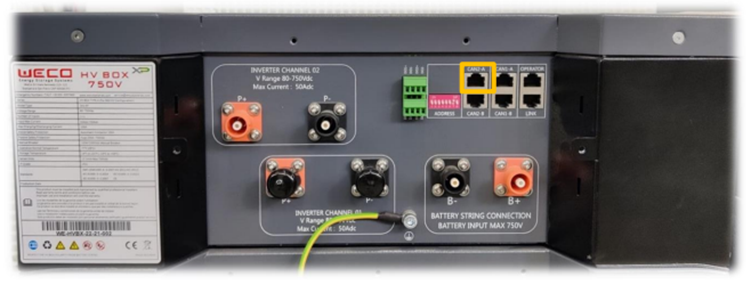

EXEMPEL PÅ HV BOX XP

HV BOX XP DIP-omkopplare är inställda på 00000010 (endast DIP 7 PÅ)

5K3 XP-EXEMPEL

DIP-omkopplare är inställda på 11111000. Endast DIP för den sista slaven måste ställas in på olika 01111010 (Endast dip 1, 6, 8 AV).

EXEMPEL PÅ TORN

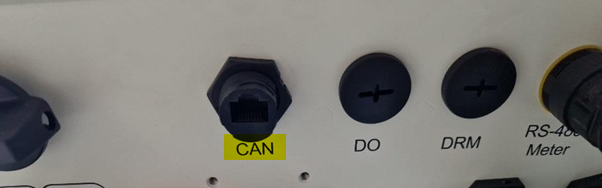

2: Inverter CAN Com-anslutning

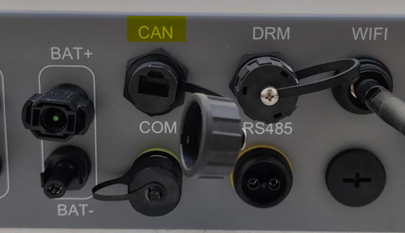

Använd CAN-porten för att ansluta CAN-kommunikationskabeln. (Se Avsnittet "Kan ansluta" för mer information.)

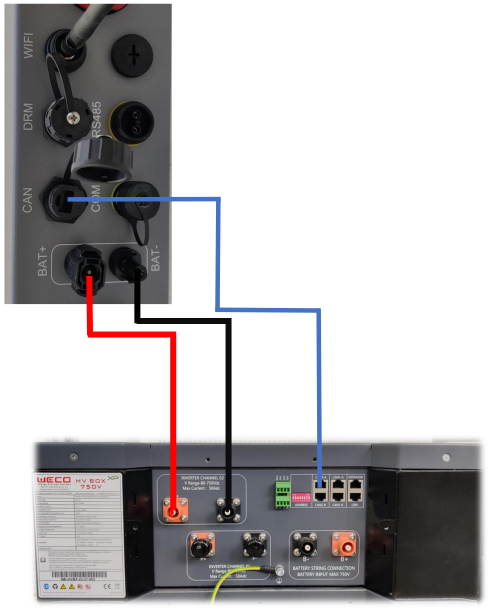

3: Anslutning av batteriström:

Håll växelriktaren och batteriet AV.

Öppna locket och anslut strömkablarna från batteriet till växelriktaren.

Använd en momentnyckel för att fästa kabelbulten.

(Modell: HV BOX XP)

4: Weco App - Uppgradering och protokolluppsättning

Se  avsnittet "Weco-appen" för mer information.

UPPMÄRKSAMHET: Stäng av batteriet för att fortsätta med de återstående operationerna.

Att hålla batteriet PÅ kommer att skada BMS och potentiellt växelriktarens strömskyddskrets.

5: Växelriktarens ledningar:

Efter att alla dessa steg har följts är det möjligt att koppla GRID- och PV-kablarna till växelriktaren. Tryck sedan på batteriernas BMS-omkopplare på 1 och HV-boxbrytaren på ON och vänta på uppstartsproceduren.

I slutet av proceduren kan PV-brytaren slås PÅ.

6: Inställning av växelriktare

Vid den första uppstarten kan kommunikationslarm visas. Detta är normalt eftersom det är nödvändigt att ställa in rätt batteriinställningar för att starta kommunikationen.

För att välja batteri, tryck på "ENTER" för att komma till menyn. Använd knapparna "UPP" och "NER" för att navigera och "ENTER" för att bekräfta.

Tryck på "DOWN" tills du kommer till Avancerade inställningar, tryck sedan på "ENTER" och ange lösenordet. (Lösenord: 0010)

Gå nu "DOWN" tills du når Battery Select.

Välj WECO som batteri.

Nu kan du ställa in värdet för Överurladdning och Tvingad laddning SOC; mata in dina önskade värden med tangenterna "UPP" och "NER" och tryck sedan på "ENTER" för att bekräfta.

Nu känns batteriet igen av växelriktaren och parametrarna är synliga.

UPPMÄRKSAMHET, VIKTIGT

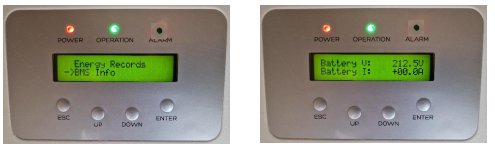

För att säkerställa att all information visas och tas emot korrekt av växelriktaren är det nödvändigt att göra en dubbel kontroll genom att ange Information och sedan BMS info.

På skärmen är det möjligt att se korrekt information som växelriktaren tar emot från batteri-BMS, till exempel:

SOC %

SOH %

Spänning

Ström

Status

Nu är hela systemet redo att fungera.

Weco i kombination med Solis Hybrid enfasväxelriktare

1: Förberedelse av batteri

• Håll BMS-omkopplaren på "0" AV.
• Ställ in DIP-omkopplaren på batteriet i enlighet med relevant manual

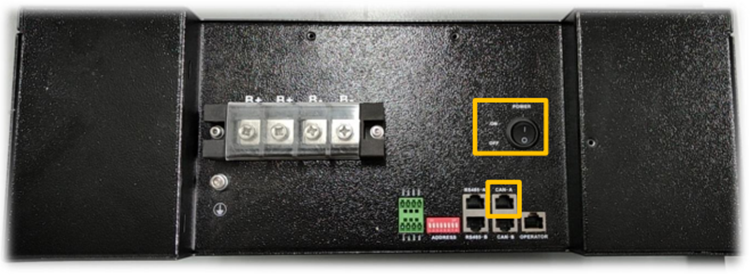

• Anslut CAN-kabeln RJ45 till CAN A-porten
• RJ45-terminalen på andra sidan måste krympas för att matcha växelriktarens PIN OUT.
• Anslut inte strömkablarna i detta skede.

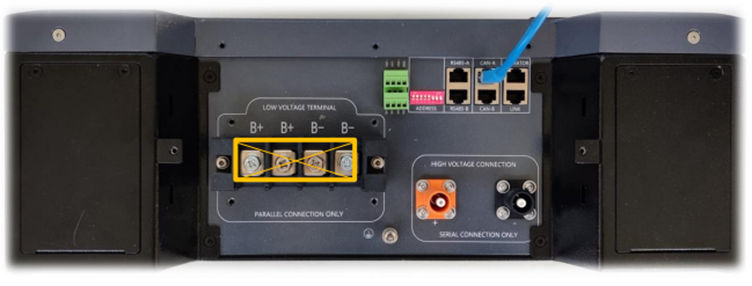

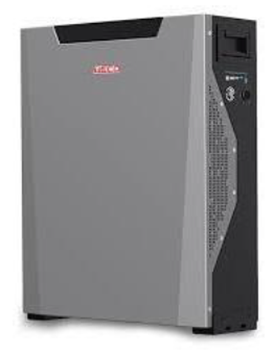

5K3 XP-EXEMPEL

DIP-switchade är inställda på OFF (00000000). Endast DIP för sista slav måste ställas in annorlunda (00000100).

4K4 LT-EXEMPEL

DIP-switchade är inställda på OFF (00000000). Endast DIP för sista slav måste ställas in annorlunda (00000100).

2: Inverter Com-anslutning

Använd CAN-porten för att ansluta CAN-kommunikationskabeln. (Se Avsnittet "Kan ansluta" för mer information.)

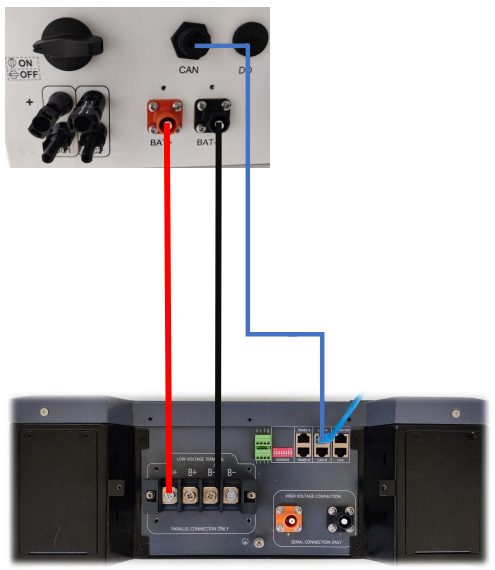

3: Anslutning av batteriström

Håll växelriktaren och batteriet AV.

Öppna locket och anslut strömkablarna från batteriet till växelriktaren.

Använd en momentnyckel för att fästa kabelbulten.

(Modell: 5K3 XP)

OBS: Samma konfiguration gäller för 4k4 LT-modellen.

4: Weco App - Uppgradering och protokolluppsättning

Se  avsnittet "Weco-appen" för mer information.

UPPMÄRKSAMHET: Stäng av batteriet för att fortsätta med de återstående operationerna.

Att hålla batteriet PÅ kommer att skada BMS och potentiellt växelriktarens strömskyddskrets.

5: Kabeldragning för växelriktare

Efter att alla dessa steg har följts är det möjligt att koppla GRID- och PV-kablarna till växelriktaren och sätta tillbaka skyddskåpan.

Tryck sedan på batteriets PÅ/AV-knapp och slå på PV-omkopplaren för att aktivera PV.

Nu kommer växelriktaren att initiera startprocessen och batteriet kan slås PÅ

6: Inställning av växelriktare

Vid den första uppstarten kan felet "CAN FAIL" visas. Detta är normalt eftersom det är nödvändigt att ställa in batteriet för att starta kommunikationen. Öppna menyn genom att trycka på ENTER.

Använd piltangenterna för att navigera och ENTER för att bekräfta.

Gå till Avancerade inställningar (lösenordet är 0010).

Gå till Lagringsenergiset.

Gå till Batterival.

På den här sidan väljer du WECO som batterimodell och startar kommunikationen.

Batteriet känns nu igen av växelriktaren och parametrarna är synliga.

UPPMÄRKSAMHET, VIKTIGT

För att säkerställa att all information visas och tas emot korrekt av växelriktaren är det nödvändigt att göra en dubbel kontroll genom att ange i Information.

På skärmen är det möjligt att se korrekt information som växelriktaren tar emot från batteri-BMS, till exempel:

SOC %

SOH %

Spänning

Ström

Status

Nu är hela systemet redo att fungera.

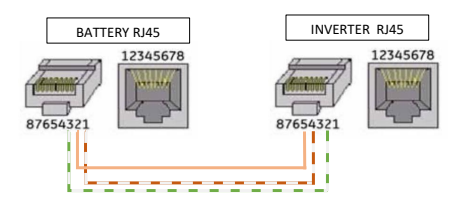

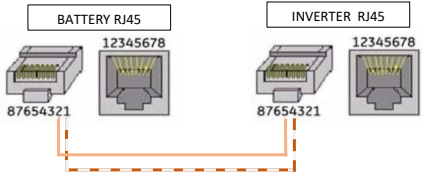

CAN COM-anslutning

OBSERVERA SOLIS KAN BMS-KABEL SOM SKA MODIFIERAS LOKALT

BMS CAN PIN OUT på batterisidan är detsamma för alla WeCo-batterier.

RJ45-terminalen på växelriktarsidan måste krympas för att matcha växelriktarens PIN OUT

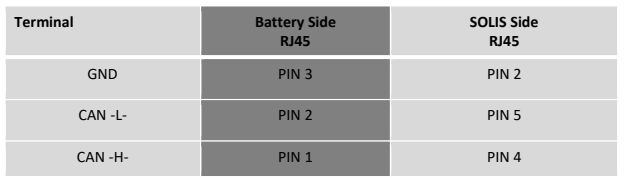

För Solis S6 Hybrid-serien och RHI Hybrid-serien

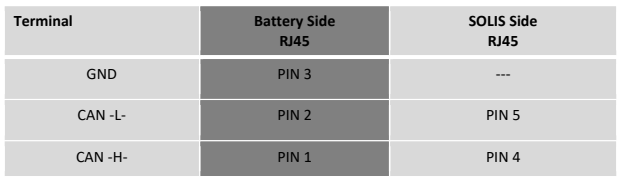

För Solis Single Phase Hybrid

BATTERISIDAN BEHÅLL VÄXELRIKTARENS SIDA GÖR EN

ORIGINAL RJ45-TERMINAL NY TERMINAL STIFT UT

WeCo-appen

Ladda ner WeCo Bluetooth APP från Google Play eller från APP Store.

• Med Bluetooth-appen kan du inspektera batteriet, ställa in batteriet och övervaka BMS-funktionerna under idrifttagningsfasen.
• Som god praxis är det alltid nödvändigt att söka efter den senaste FW för batteriet.
• 5K3 XP-modellen (så som HV BOX) har en inbyggd WiFi/BT-enhet och det är möjligt att hitta batteriets Bluetooth-signal (i form av batteriets serienummer) direkt från in-APP-listan.

Följ WeCo-instruktionerna för mer information om hur du ställer in appen, uppdaterar firmware etc. – se WeCo Webwebbplats för mer information - https://wecobatteries.com

Notera: Samma procedur gäller för 4k4 LT-modellen, med undantag för att en extern WiFi/BT-dongel behövs. I det här fallet måste du i steget på skärm 04 välja dongelns MAC-adress.

Frågor om support

Vi litar på att den här artikeln har varit en värdefull resurs för att förenkla processen att ansluta Solis-växelriktare med Weco-batterier.

Vi förstår att varje installation kan innebära unika utmaningar, och vi finns här för att stödja dig varje steg på vägen. Om du stöter på några problem eller har ytterligare frågor, tveka inte att kontakta ditt lokala Solis-supportteam. Våra dedikerade experter är engagerade i att hjälpa dig att uppnå en smidig och effektiv övergång till hållbara energilösningar.

Tack för att du väljer Solis och Weco för dina behov av förnybar energi, och vi ser fram emot att hjälpa dig att driva en ljusare och grönare framtid.
