"WeCo" akumuliatoriaus konfigūracija

Turinys:

1. Įvadas
2. Bendrosios saugos paruošimas
3. "Weco" kartu su "Solis S6" hibridiniais trifaziais keitikliais
4. "Weco" kartu su "Solis Hybrid RHI" trifaziu keitikliu
5. "Weco" kartu su "Solis Hybrid" vienfaziais keitikliais
6. Can Com ryšys
7. "WeCo" programos diegimas
8. Palaikymo klausimai

Įvadas

Šiame straipsnyje mes gilinamės į įdomų "Solis" keitiklių ir "Weco" akumuliatorių bendradarbiavimą, tyrinėdami sklandų šių dviejų pažangiausių technologijų integravimą.

Mes pateiksime išsamų vadovą, kaip prijungti "Weco" baterijas prie įvairių "Solis" keitiklių modelių, siūlydami žingsnis po žingsnio požiūrį į atsinaujinančios energijos galios panaudojimą ir nepertraukiamo energijos tiekimo užtikrinimą.

Nesvarbu, ar esate patyręs saulės entuziastas, ar naujokas tvarios energijos sprendimų pasaulyje, šis straipsnis bus jūsų pagrindinis šaltinis sėkmingai "Solis" keitiklių ir "Weco" baterijų sąjungai.

Bendrosios saugos paruošimas

Saugumo sumetimais draudžiama montuoti bet kokius maitinimo šaltinius, tokius kaip PV, GRID ar BATTERY, kol neužbaigėte visų duomenų laidų prijungimo, kaip paaiškinta toliau.

• Šiame etape PV kabelių negalima prijungti.
• Šiame etape tinklo ir generatoriaus laidų negalima prijungti.
• Akumuliatorius turi būti išjungtas, kai atliekamos prijungimo operacijos, maitinimo kabeliai turi būti prijungti pagaliau.
• Įžeminkite keitiklį iškart po to, kai pritvirtinsite jį prie sienos.

"Weco" kartu su "Solis S6" hibridiniais trifaziais keitikliais

1: Baterijos paruošimas

• Laikykite HV BOX pertraukiklį ir BMS jungiklį "0" IŠJUNGTA.
• Surinkite bokštą ir HV dėžės DIP jungiklį bei baterijas pagal atitinkamą vadovą.

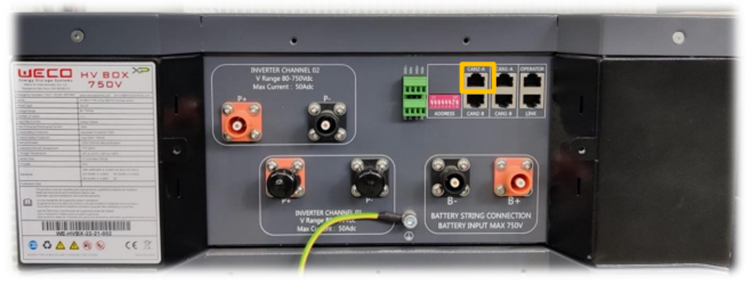

• Prijunkite CAN kabelį RJ45 prie HV BOX CAN 2A prievado.
• Kitoje pusėje esantis RJ45 terminalas turi būti užspaustas, kad atitiktų keitiklio PIN OUT.
• Šiame etape nejunkite maitinimo laidų.

HV BOX XP PAVYZDYS

HV BOX XP DIP jungikliai nustatyti kaip 00000010 (ĮJUNGTAS tik DIP 7)

5K3 XP PAVYZDYS

Perjungiamas DIP yra nustatytas kaip 11111000. Tik paskutinio vergo DIP turi būti nustatytas kitaip 01111010 (Tik dip 1, 6, 8 OFF).

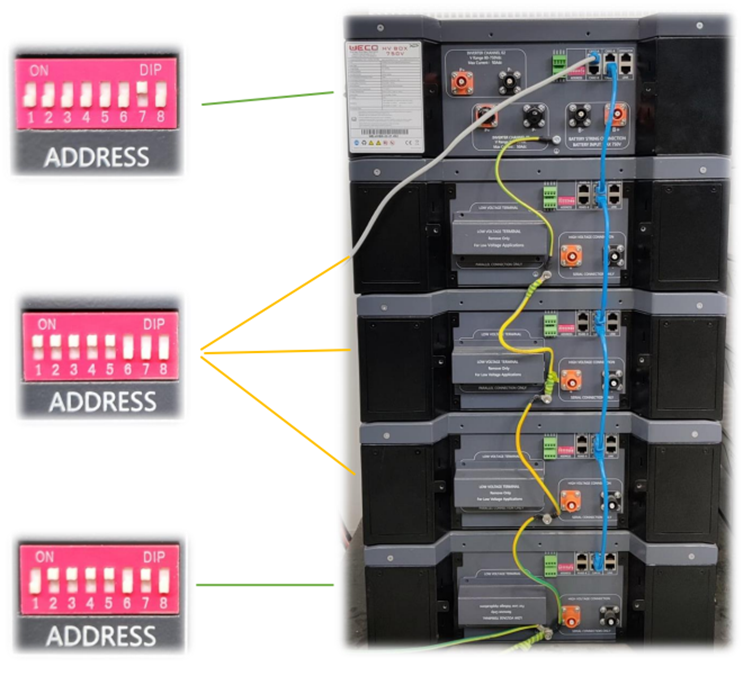

BOKŠTO PAVYZDYS

2: "Inverter Com" jungtis

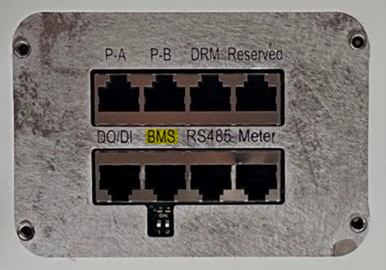

Norėdami prijungti CAN ryšio kabelį, naudokite BMS prievadą. (Žr. Skyrius "Ar galima prisijungti", kad gautumėte daugiau informacijos.)

3: akumuliatoriaus maitinimo jungtis

Laikykite inverterį ir akumuliatorių IŠJUNGTĄ.

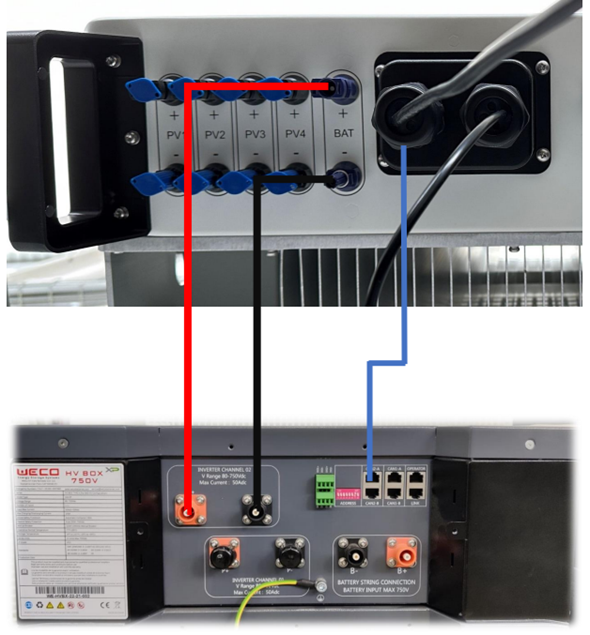

Atidarykite dangtį ir prijunkite maitinimo laidus iš akumuliatoriaus prie keitiklio.

Norėdami pritvirtinti kabelių varžtą, naudokite sukimo momento veržliaraktį.

(Modelis: HV BOX XP)

4: "Weco App" – atnaujinimas ir protokolų rinkinys

 Daugiau informacijos  rasite skyriuje "Weco App".

DĖMESIO: Išjunkite akumuliatorių, kad tęstumėte likusias operacijas.

Jei akumuliatorius bus įjungtas, BMS sugadins potencialiai keitiklio galios apsaugos grandinę.

5: Inverterio laidai

Atlikus visus šiuos veiksmus, GRID ir PV kabelius galima prijungti prie keitiklio. Tada paspauskite baterijas BMS Switch on 1 ir HV Box breaker on ON ir palaukite, kol bus pradėta paleidimo procedūra.

Procedūros pabaigoje PV pertraukiklį galima įjungti

6: Inverterio nustatymas

1. Atsisiųskite ir paleiskite "Solis Cloud App". Užregistruokite paskyrą arba prisijunkite prie esamos. Prieiga prie savo gamyklos arba pridėkite naują, tada eikite į nustatymą ir pasirinkite Vietinė operacija.
2. Dabar pasirinkite pageidaujamą prisijungimo būdą, pasirinkite keitiklį ir pasiekite slaptažodį.
3. Pirmą kartą paleidus, akumuliatorius gali būti neatpažintas ir gali būti rodoma "ryšio klaida". Tai normalu, nes norint pradėti ryšį, reikia nustatyti tinkamus akumuliatoriaus nustatymus.

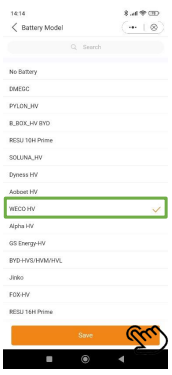

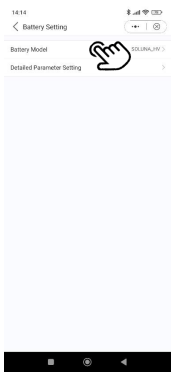

4. Paspauskite nustatymo piktogramą apatiniame dešiniajame puslapio kampe, kad pasiektumėte nustatymų puslapį. Čia paspauskite Akumuliatoriaus nustatymas, tada Akumuliatoriaus modelis ir pasirinkite WECO HV kaip akumuliatoriaus modelį.

Dabar akumuliatorių atpažįsta keitiklis ir matomi parametrai.

DĖMESIO, SVARBU

Norint užtikrinti, kad keitiklis tinkamai rodytų ir gautų visą informaciją, būtina atlikti dvigubą valdymą, įvedant informaciją ir tada akumuliatorius.

Ekrane galima matyti teisingą informaciją, kurią keitiklis gavo iš akumuliatoriaus BMS, pavyzdžiui:

SOC %

SOH %

Įtampa

Srovė

Būsena

Dabar visa sistema yra pasirengusi dirbti.

"Weco" kartu su "Solis Hybrid RHI" trifaziu keitikliu

1: Baterijos paruošimas

• Laikykite HV BOX pertraukiklį ir BMS jungiklį "0" IŠJUNGTA.
• Surinkite bokštą ir HV dėžės DIP jungiklį bei baterijas pagal atitinkamą vadovą.
• Prijunkite CAN kabelį RJ45 prie HV BOX CAN 2A prievado. (daugiau informacijos žr. Galima prisijungti)
• Kitoje pusėje esantis RJ45 terminalas turi būti užspaustas, kad atitiktų keitiklio PIN OUT. (daugiau informacijos žr. Galima prisijungti)
• Šiame etape nejunkite maitinimo laidų.

HV BOX XP PAVYZDYS

HV BOX XP DIP jungikliai nustatyti kaip 00000010 (ĮJUNGTAS tik DIP 7)

5K3 XP PAVYZDYS

Perjungiamas DIP yra nustatytas kaip 11111000. Tik paskutinio vergo DIP turi būti nustatytas kitaip 01111010 (Tik dip 1, 6, 8 OFF).

BOKŠTO PAVYZDYS

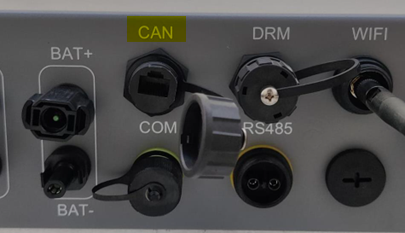

2: Inverteris CAN Com jungtis

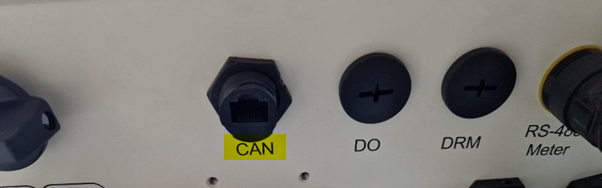

Norėdami prijungti CAN ryšio kabelį, naudokite CAN prievadą. (Žr. Skyrius "Ar galima prisijungti", kad gautumėte daugiau informacijos.)

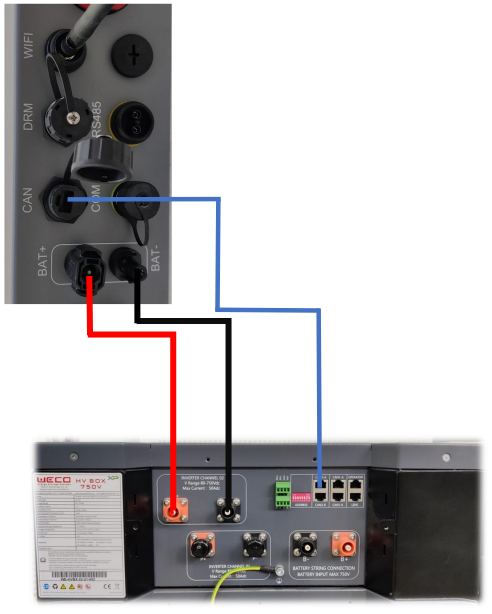

3: Akumuliatoriaus maitinimo jungtis:

Laikykite inverterį ir akumuliatorių IŠJUNGTĄ.

Atidarykite dangtį ir prijunkite maitinimo laidus iš akumuliatoriaus prie keitiklio.

Norėdami pritvirtinti kabelių varžtą, naudokite sukimo momento veržliaraktį.

(Modelis: HV BOX XP)

4: "Weco App" – atnaujinimas ir protokolų rinkinys

 Daugiau informacijos  rasite skyriuje "Weco App".

DĖMESIO: Išjunkite akumuliatorių, kad tęstumėte likusias operacijas.

Jei akumuliatorius bus įjungtas, BMS sugadins potencialiai keitiklio galios apsaugos grandinę.

5: Inverterio laidai:

Atlikus visus šiuos veiksmus, GRID ir PV kabelius galima prijungti prie keitiklio. Tada paspauskite baterijas BMS Switch on 1 ir HV Box breaker on ON ir palaukite, kol bus pradėta paleidimo procedūra.

Procedūros pabaigoje PV pertraukiklį galima įjungti.

6: Inverterio nustatymas

Pirmą kartą paleidus, gali būti rodomas ryšio signalas. Tai normalu, nes norint pradėti ryšį, reikia nustatyti tinkamus akumuliatoriaus nustatymus.

Norėdami pasirinkti akumuliatorių, paspauskite "ENTER", kad patektumėte į meniu. Norėdami naršyti, naudokite klavišus "UP" ir "DOWN" ir "ENTER", kad patvirtintumėte.

Paspauskite "DOWN", kol pasieksite išplėstinius nustatymus, tada paspauskite "ENTER" ir įveskite slaptažodį. (Slaptažodis: 0010)

Dabar eikite "DOWN", kol pasieksite "Battery Select".

Pasirinkite WECO kaip akumuliatorių.

Dabar galite nustatyti overdisdischarge ir forced charge SOC vertę; įveskite pageidaujamas reikšmes klavišais "UP" ir "DOWN", tada paspauskite "ENTER", kad patvirtintumėte.

Dabar akumuliatorių atpažįsta keitiklis ir matomi parametrai.

DĖMESIO, SVARBU

Siekiant užtikrinti, kad keitiklis tinkamai rodytų ir gautų visą informaciją, būtina atlikti dvigubą valdymą, įvedant informaciją ir tada BMS informaciją.

Ekrane galima matyti teisingą informaciją, kurią keitiklis gavo iš akumuliatoriaus BMS, pavyzdžiui:

SOC %

SOH %

Įtampa

Srovė

Būsena

Dabar visa sistema yra pasirengusi dirbti.

"Weco" kartu su "Solis Hybrid" vienfaziais keitikliais

1: Baterijos paruošimas

• Laikykite BMS jungiklį įjungtą "0" IŠJUNGTA.
• Nustatykite akumuliatoriaus DIP jungiklį pagal atitinkamą vadovą
• Prijunkite CAN kabelį RJ45 prie CAN A prievado
• Kitoje pusėje esantis RJ45 terminalas turi būti užspaustas, kad atitiktų keitiklio PIN OUT.
• Šiame etape nejunkite maitinimo laidų.

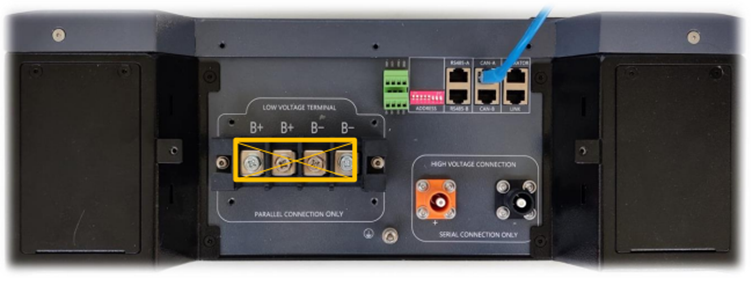

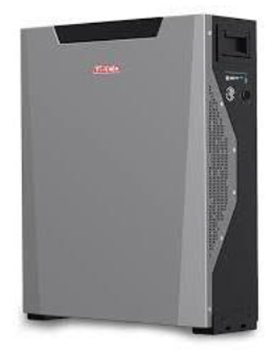

5K3 XP PAVYZDYS

DIP perjungimas yra nustatytas visas IŠJUNGIMAS (00000000). Tik paskutinio vergo DIP turi būti nustatytas kitaip (00000100).

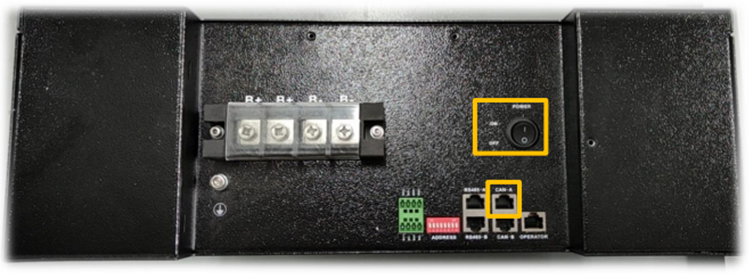

4K4 LT PAVYZDYS

DIP perjungimas yra nustatytas visas IŠJUNGIMAS (00000000). Tik paskutinio vergo DIP turi būti nustatytas kitaip (00000100).

2: "Inverter Com" jungtis

Norėdami prijungti CAN ryšio kabelį, naudokite CAN prievadą. (Žr. Skyrius "Ar galima prisijungti", kad gautumėte daugiau informacijos.)

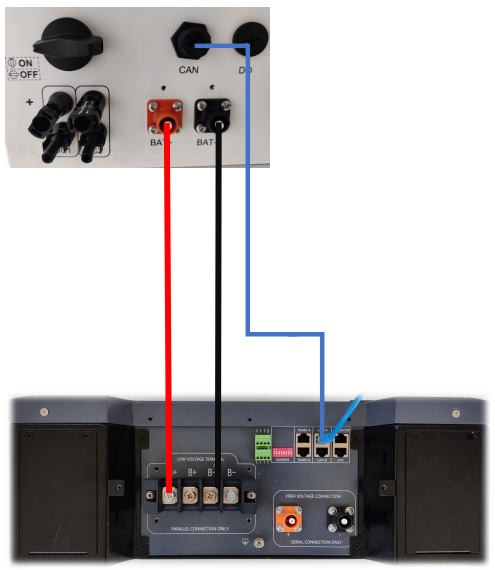

3: akumuliatoriaus maitinimo jungtis

Laikykite inverterį ir akumuliatorių IŠJUNGTĄ.

Atidarykite dangtį ir prijunkite maitinimo laidus iš akumuliatoriaus prie keitiklio.

Norėdami pritvirtinti kabelių varžtą, naudokite sukimo momento veržliaraktį.

(Modelis: 5K3 XP)

PASTABA: Ta pati konfigūracija galioja ir 4k4 LT modeliui.

4: "Weco App" – atnaujinimas ir protokolų rinkinys

 Daugiau informacijos  rasite skyriuje "Weco App".

DĖMESIO: Išjunkite akumuliatorių, kad tęstumėte likusias operacijas.

Jei akumuliatorius bus įjungtas, BMS sugadins potencialiai keitiklio galios apsaugos grandinę.

5: Inverterio laidai

Atlikus visus šiuos veiksmus, GRID ir PV kabelius galima prijungti prie keitiklio ir vėl įdėti apsauginį dangtelį.

Tada paspauskite akumuliatoriaus įjungimo / išjungimo mygtuką ir įjunkite PV jungiklį, kad įjungtumėte PV.

Dabar keitiklis pradės paleidimo procesą ir akumuliatorių bus galima įjungti

6: Inverterio nustatymas

Pirmą kartą paleidus, gali būti rodoma klaida "CAN FAIL". Tai normalu, nes reikia nustatyti akumuliatorių, kad būtų galima pradėti ryšį. Įeikite į meniu paspausdami ENTER.

Naudokite rodykles Naršymo klavišai ir ENTER, kad patvirtintumėte.

Eikite į Išplėstiniai nustatymai (slaptažodis yra 0010).

Eikite į "Storage Energy Set".

Eikite į "Battery Select".

Šiame puslapyje pasirinkite WECO kaip akumuliatoriaus modelį ir pradėkite ryšį.

Akumuliatorių dabar atpažįsta keitiklis ir matomi parametrai.

DĖMESIO, SVARBU

Siekiant užtikrinti, kad keitiklis tinkamai rodytų ir gautų visą informaciją, būtina atlikti dvigubą valdymą įvedant informaciją.

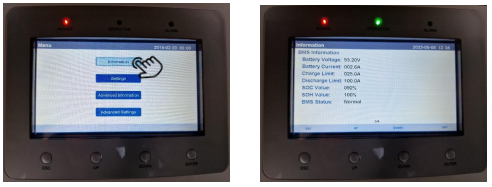

Ekrane galima matyti teisingą informaciją, kurią keitiklis gavo iš akumuliatoriaus BMS, pavyzdžiui:

SOC %

SOH %

Įtampa

Srovė

Būsena

Dabar visa sistema yra pasirengusi dirbti.

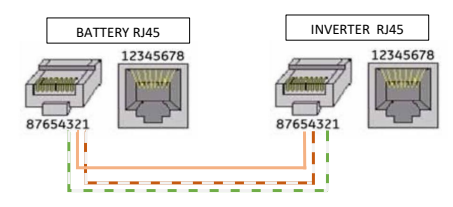

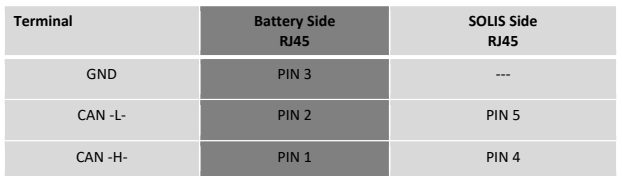

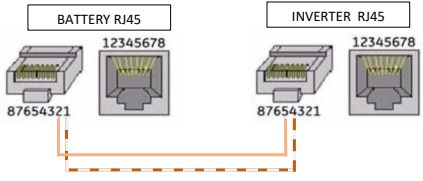

CAN COM jungtis

DĖMESIO SOLIS GALI BMS KABELĮ MODIFIKUOTI VIETOJE

BMS GALI PRISEGTI akumuliatoriaus pusėje yra tas pats bet kuriai "WeCo" baterijai.

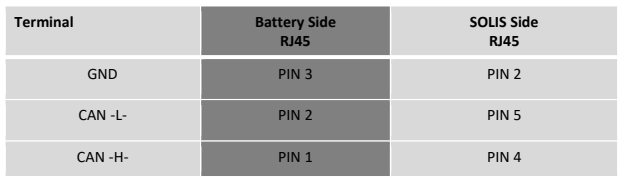

RJ45 gnybtas keitiklio pusėje turi būti užspaustas, kad atitiktų keitiklio PIN OUT

"Solis S6" hibridinėms serijoms ir RHI hibridinėms serijoms

"Solis" vienfazis hibridas

AKUMULIATORIAUS PUSĖJE LAIKYKITE KEITIKLIO PUSĘ PADARYKITE A

ORIGINALUS RJ45 TERMINALO NAUJAS GNYBTŲ KAIŠTIS

"WeCo" programėlė

Atsisiųskite "WeCo Bluetooth" programą iš "Google Play" arba iš "APP Store".

• "Bluetooth" APP leis jums patikrinti akumuliatorių, nustatyti akumuliatorių ir stebėti BMS funkcijas paleidimo etape.
• Kaip gera praktika, visada reikia ieškoti naujausio akumuliatoriaus FW.
• "5K3 XP" modelis (taip pat ir "HV BOX") turi įmontuotą "WiFi" / "BT" įrenginį, o akumuliatoriaus "Bluetooth" signalą (akumuliatoriaus serijos numerio pavidalu) galima rasti tiesiai iš "In-APP" sąrašo.

Norėdami gauti daugiau informacijos apie tai, kaip nustatyti programėlę, atnaujinti programinę-aparatinę įrangą ir t. t., vadovaukitės "WeCo" instrukcijomis – išsamesnės informacijos ieškokite "WeCo" svetainėje – https://wecobatteries.com

Pastaba: ta pati procedūra taikoma ir 4k4 LT modeliui, išskyrus tai, kad reikalingas išorinis WiFi/BT raktas. Tokiu atveju 04 ekrano veiksme turėsite pasirinkti rakto MAC adresą.

Palaikymo klausimai

Tikime, kad šis straipsnis buvo vertingas šaltinis supaprastinant "Solis" keitiklių sujungimo su "Weco" baterijomis procesą.

Suprantame, kad kiekvienas diegimas gali sukelti unikalių iššūkių, todėl esame čia, kad padėtume jums kiekviename žingsnyje. Jei susiduriate su problemomis ar turite daugiau klausimų, nedvejodami susisiekite su vietine "Solis" palaikymo komanda. Mūsų atsidavę ekspertai yra įsipareigoję padėti jums pasiekti sklandų ir efektyvų perėjimą prie tvarių energetikos sprendimų.

Dėkojame, kad pasirinkote "Solis" ir "Weco" savo atsinaujinančios energijos poreikiams, ir tikimės padėti jums kurti šviesesnę, ekologiškesnę ateitį.
