Конфігурація акумулятора WeCo

Зміст:

• Введення
• Загальна підготовка техніки безпеки
• Weco в поєднанні з гібридними трифазними інверторами Solis S6
• Weco в поєднанні з трифазним інвертором Solis Hybrid RHI
• Weco в поєднанні з однофазними інверторами Solis Hybrid
• Підключення CAN com
• Встановлення додатку WeCo
• Запитання підтримки

Введення

У цій статті ми розглянемо захоплюючу співпрацю між інверторами Solis і батареями Weco, досліджуючи бездоганну інтеграцію цих двох передових технологій.

Ми надамо вичерпний посібник із підключення акумуляторів Weco до різних моделей інверторів Solis, запропонувавши покроковий підхід до використання енергії відновлюваних джерел енергії та забезпечення безперебійного електропостачання.

Незалежно від того, чи є ви досвідченим ентузіастом сонячної енергетики чи новачком у світі сталих енергетичних рішень, ця стаття стане вашим важливим ресурсом для успішного союзу інверторів Solis та акумуляторів Weco.

Загальна підготовка техніки безпеки

З міркувань безпеки забороняється встановлювати будь-які входи живлення, такі як PV, GRID або BATTERY, до завершення всіх підключень проводки даних, як описано нижче.

• На цьому етапі фотоелектричні кабелі не можна підключити.
• На цьому етапі дроти мережі та генератора не можна з'єднати.
• Акумулятор повинен бути вимкнений під час виконання операцій підключення, кабелі живлення повинні бути підключені в останню чергу.
• Заземлюйте інвертор відразу після закріплення його на стіні.

Weco в поєднанні з гібридними трифазними інверторами Solis S6

1: Підготовка батареї

• Тримайте вимикач HV BOX і перемикач BMS у положенні «0» вимкнено.
• Зберіть вежу та DIP-перемикач високовольтної коробки та батареї відповідно до відповідного посібника.

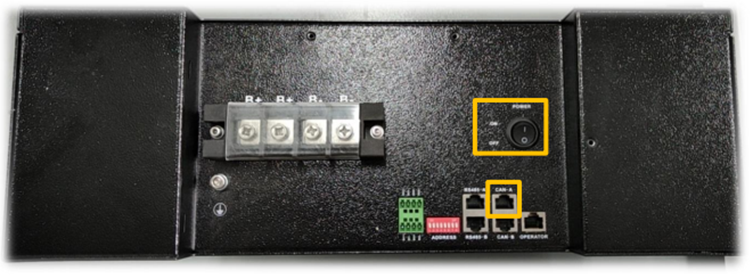

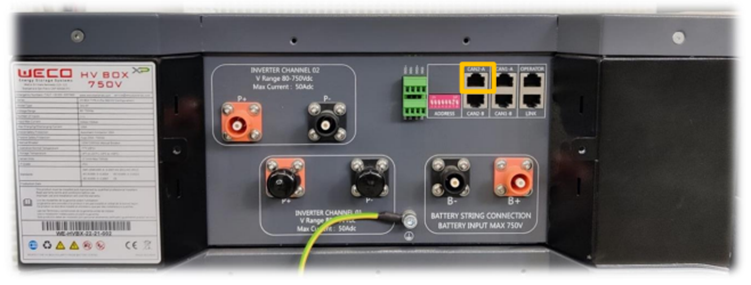

• Підключіть кабель CAN RJ45 до порту CAN 2A HV BOX.
• Клему RJ45 з іншого боку потрібно обтиснути, щоб вона відповідала PIN OUT інвертора.
• Не підключайте кабелі живлення на цьому етапі.

ПРИКЛАД HV BOX XP

Перемикачі HV BOX XP DIP встановлюються як 00000010 (тільки DIP 7 ON)

ПРИКЛАД ДОСВІДУ 5K3

Комутатори DIP встановлюються як 11111000. Тільки DIP останнього підлеглого пристрою повинен бути встановлений по-іншому 01111010 (Only dip 1, 6, 8 OFF).

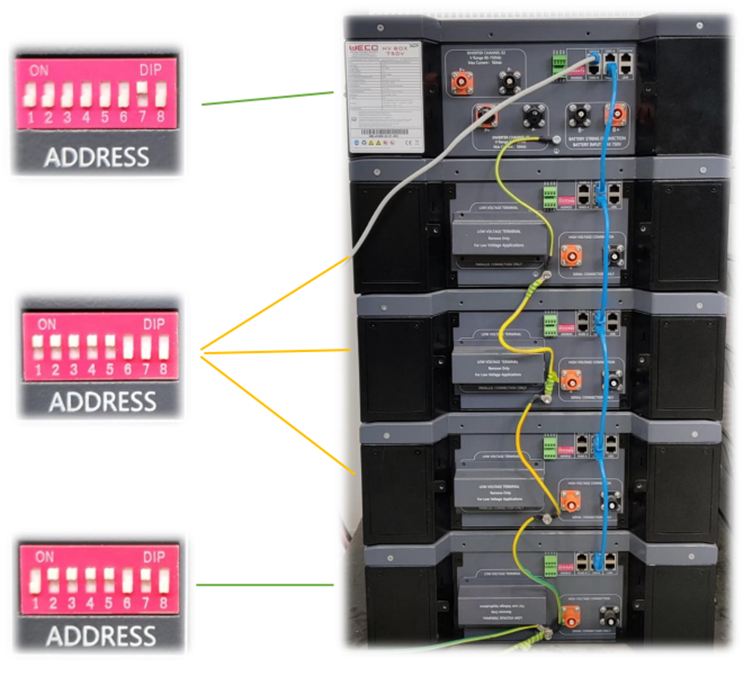

ПРИКЛАД ВЕЖІ

2: Підключення інвертора com

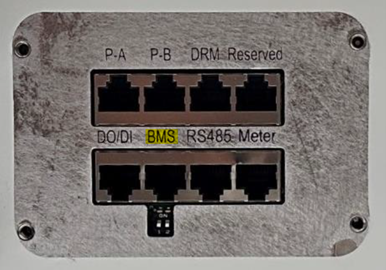

Будь ласка, використовуйте порт BMS для підключення кабелю зв'язку CAN. (Див. Розділ "Can Connection" для отримання більш детальної інформації.)

3: Підключення живлення від акумулятора

Тримайте інвертор і акумулятор вимкненими.

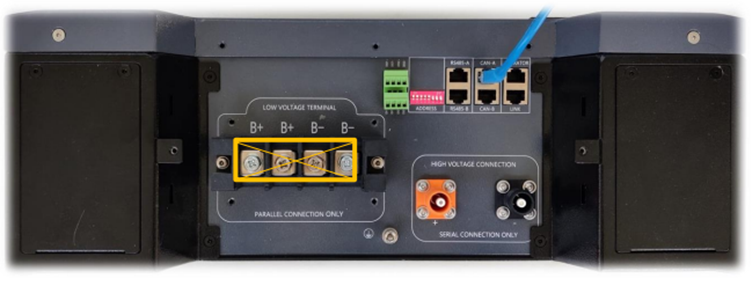

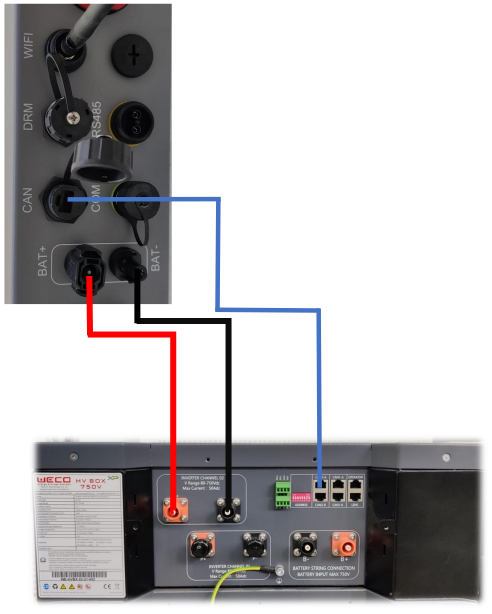

Відкрийте кришку та підключіть кабелі живлення від акумулятора до інвертора.

За допомогою динамометричного ключа закріпіть болт кабелю.

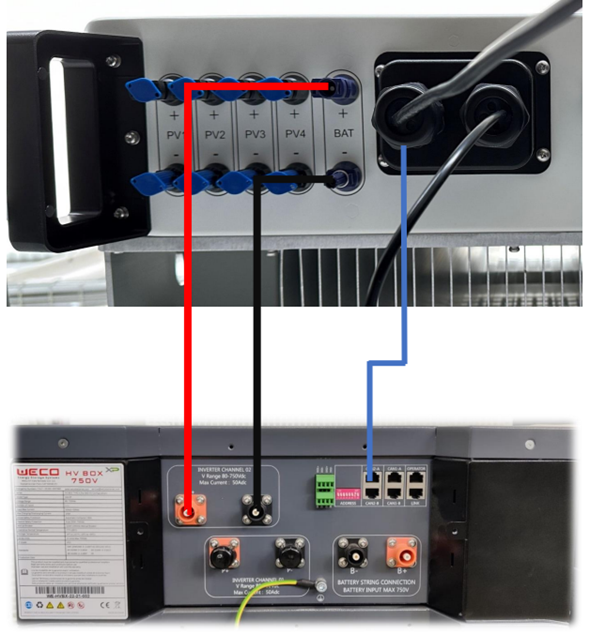

(Модель: HV BOX XP)

4: Додаток Weco - оновлення та набір протоколів

Будь ласка, перегляньте  розділ «Weco App» для отримання більш детальної інформації.

УВАГА: Вимкніть акумулятор, щоб продовжити решту операцій.

Увімкнення акумулятора призведе до пошкодження BMS або потенційно захисного ланцюга живлення інвертора.

5: Проводка інвертора

Після того, як всі ці кроки були виконані, можна підключити кабелі GRID та PV до інвертора. Потім натисніть акумулятори BMS Switch on 1 і вимикач HV Box on ON і дочекайтеся процедури запуску.

Після закінчення процедури фотоелектричний вимикач можна увімкнути

6: Налаштування інвертора

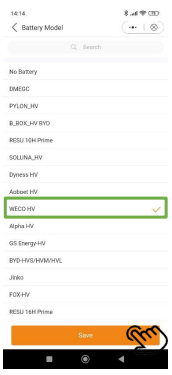

• Завантажте та запустіть програму Solis Cloud. Зареєструйте обліковий запис або увійдіть у існуючий. Доступ до вашого заводу або додайте новий, а потім зайдіть у Налаштування та виберіть Локальна робота.
• Тепер виберіть бажаний спосіб підключення, виберіть інвертор і доступ за допомогою пароля.
• При першому запуску батарея може не розпізнаватися і на дисплеї може з'явитися «помилка зв'язку». Це нормально, оскільки для початку зв'язку необхідно встановити правильні налаштування акумулятора.

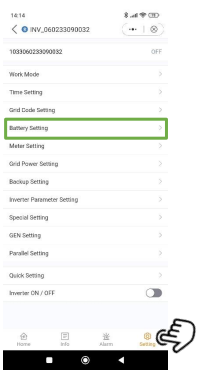

• Натисніть піктограму налаштувань у нижньому правому куті сторінки, щоб перейти на сторінку налаштувань. Тут натисніть «Налаштування батареї», потім «Модель батареї» та виберіть WECO HV як модель акумулятора.

Тепер батарея розпізнається інвертором і видно параметри.

УВАГА, ВАЖЛИВО

Для того, щоб вся інформація правильно відображалася і приймалася інвертором, необхідно зробити подвійний контроль, ввівши Інформацію, а потім Акумулятор.

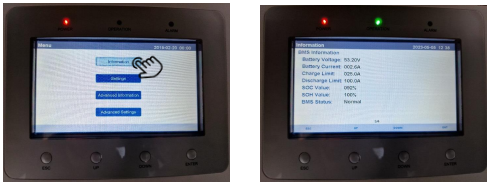

На екрані можна побачити правильну інформацію, отриману інвертором від акумуляторної BMS, наприклад:

SOC %

СОХ %

Напруги

Струм

Статус

Тепер вся система готова до роботи.

Weco в поєднанні з трифазним інвертором Solis Hybrid RHI

1: Підготовка батареї

• Тримайте вимикач HV BOX і перемикач BMS у положенні «0» вимкнено.
• Зберіть вежу та DIP-перемикач високовольтної коробки та батареї відповідно до відповідного посібника.
• Підключіть кабель CAN RJ45 до порту CAN 2A HV BOX. (див. Чи можна підключити для детальної інформації)
• Клему RJ45 з іншого боку потрібно обтиснути, щоб вона відповідала PIN OUT інвертора. (див. Чи можна підключити для детальної інформації)
• Не підключайте кабелі живлення на цьому етапі.

ПРИКЛАД HV BOX XP

Перемикачі HV BOX XP DIP встановлюються як 00000010 (тільки DIP 7 ON)

ПРИКЛАД ДОСВІДУ 5K3

Комутатори DIP встановлюються як 11111000. Тільки DIP останнього підлеглого пристрою повинен бути встановлений по-іншому 01111010 (Only dip 1, 6, 8 OFF).

ПРИКЛАД ВЕЖІ

2: Підключення інвертора CAN com

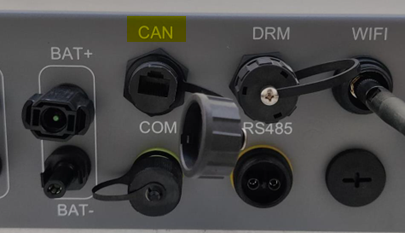

Будь ласка, використовуйте порт CAN для підключення кабелю зв'язку CAN. (Див. Розділ "Can Connection" для отримання більш детальної інформації.)

3: Підключення живлення від акумулятора:

Тримайте інвертор і акумулятор вимкненими.

Відкрийте кришку та підключіть кабелі живлення від акумулятора до інвертора.

За допомогою динамометричного ключа закріпіть болт кабелю.

(Модель: HV BOX XP)

4: Додаток Weco - оновлення та набір протоколів

Будь ласка, перегляньте  розділ «Weco App» для отримання більш детальної інформації.

УВАГА: Вимкніть акумулятор, щоб продовжити решту операцій.

Увімкнення акумулятора призведе до пошкодження BMS або потенційно захисного ланцюга живлення інвертора.

5: Проводка інвертора:

Після того, як всі ці кроки були виконані, можна підключити кабелі GRID та PV до інвертора. Потім натисніть акумулятори BMS Switch on 1 і вимикач HV Box on ON і дочекайтеся процедури запуску.

Після закінчення процедури фотоелектричний вимикач можна ввімкнути.

6: Налаштування інвертора

Під час першого запуску може відображатися сигнал про зв'язок. Це нормально, оскільки для початку зв'язку необхідно встановити правильні налаштування акумулятора.

Щоб вибрати батарею, натисніть «ENTER», щоб увійти в меню. Використовуйте клавіші «ВГОРУ» та «ВНИЗ» для навігації та «ENTER» для підтвердження.

Натискайте «ВНИЗ», доки не досягнете додаткових налаштувань, потім натисніть «ENTER» і введіть пароль. (Пароль: 0010)

Тепер ідіть «ВНИЗ», доки не дійдете до «Вибір батареї».

Виберіть WECO як акумулятор.

Тепер ви можете встановити значення для SOC перерозряду та примусового заряду; введіть бажані значення за допомогою клавіш «ВГОРУ» та «ВНИЗ», а потім натисніть «ENTER» для підтвердження.

Тепер батарея розпізнається інвертором і видно параметри.

УВАГА, ВАЖЛИВО

Для того, щоб вся інформація правильно відображалася і приймалася інвертором, необхідно зробити подвійне управління, ввівши Інформацію, а потім BMS info.

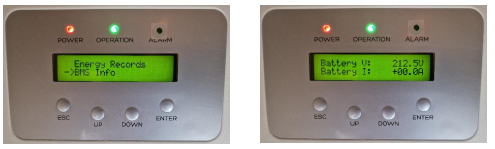

На екрані можна побачити правильну інформацію, отриману інвертором від акумуляторної BMS, наприклад:

SOC %

СОХ %

Напруги

Струм

Статус

Тепер вся система готова до роботи.

Weco в поєднанні з однофазними інверторами Solis Hybrid

1: Підготовка батареї

• Тримайте перемикач BMS у положенні «0» вимкнено.
• Встановіть DIP-перемикач акумулятора відповідно до відповідного посібника

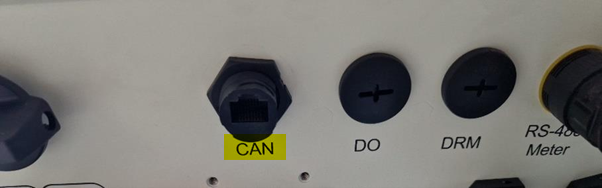

• Підключіть кабель CAN RJ45 до порту CAN A
• Клему RJ45 з іншого боку потрібно обтиснути, щоб вона відповідала PIN OUT інвертора.
• Не підключайте кабелі живлення на цьому етапі.

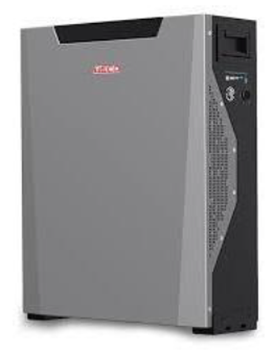

ПРИКЛАД ДОСВІДУ 5K3

Перемикачі DIP встановлюються всі OFF (00000000). Тільки DIP останнього підлеглого пристрою повинен бути встановлений інакше (00000100).

ПРИКЛАД 4K4 LT

Перемикачі DIP встановлюються всі OFF (00000000). Тільки DIP останнього підлеглого пристрою повинен бути встановлений інакше (00000100).

2: Підключення інвертора com

Будь ласка, використовуйте порт CAN для підключення кабелю зв'язку CAN. (Див. Розділ "Can Connection" для отримання більш детальної інформації.)

3: Підключення живлення від акумулятора

Тримайте інвертор і акумулятор вимкненими.

Відкрийте кришку та підключіть кабелі живлення від акумулятора до інвертора.

За допомогою динамометричного ключа закріпіть болт кабелю.

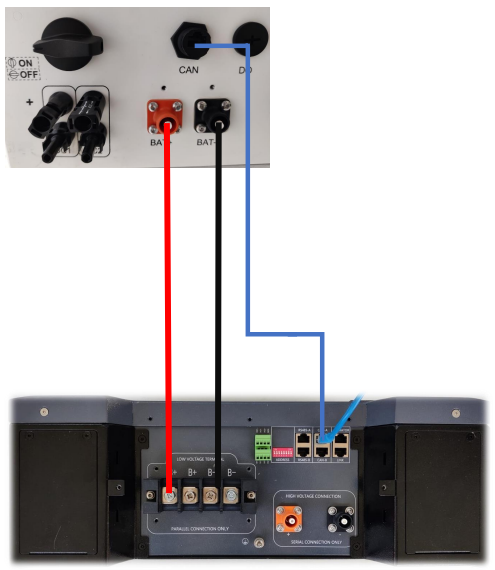

(Модель: 5K3 XP)

ПРИМІТКИ: Така ж конфігурація застосовується до моделі 4k4 LT.

4: Додаток Weco - оновлення та набір протоколів

Будь ласка, перегляньте  розділ «Weco App» для отримання більш детальної інформації.

УВАГА: Вимкніть акумулятор, щоб продовжити решту операцій.

Увімкнення акумулятора призведе до пошкодження BMS або потенційно захисного ланцюга живлення інвертора.

5: Проводка інвертора

Після виконання всіх цих дій можна підключити кабелі GRID та PV до інвертора та встановити захисну кришку на місце.

Потім натисніть кнопку ON/OFF акумулятора та увімкніть перемикач PV, щоб увімкнути PV.

Тепер інвертор запустить процес запуску, і акумулятор можна буде ввімкнути

6: Налаштування інвертора

При першому запуску може виводитися помилка «CAN FAIL». Це нормально, оскільки необхідно налаштувати акумулятор для початку зв'язку. Увійдіть у меню, натиснувши клавішу ENTER.

Використовуйте стрілки, клавіші для навігації та ENTER для підтвердження.

Перейдіть до Додаткових налаштувань (Пароль 0010).

Перейдіть до розділу Набір накопичувальної енергії.

Перейдіть до розділу Вибір батареї.

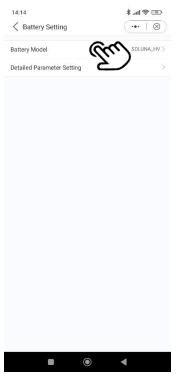

На цій сторінці виберіть WECO як модель батареї та почніть обмін даними.

Акумулятор тепер розпізнається інвертором і видно параметри.

УВАГА, ВАЖЛИВО

Для того, щоб вся інформація правильно відображалася і приймалася інвертором, необхідно зробити подвійний контроль, ввівши Information.

На екрані можна побачити правильну інформацію, отриману інвертором від акумуляторної BMS, наприклад:

SOC %

СОХ %

Напруги

Струм

Статус

Тепер вся система готова до роботи.

Підключення CAN COM

УВАГА SOLIS МОЖЕ КАБЕЛЬ BMS БУТИ МОДИФІКОВАНИЙ ЛОКАЛЬНО

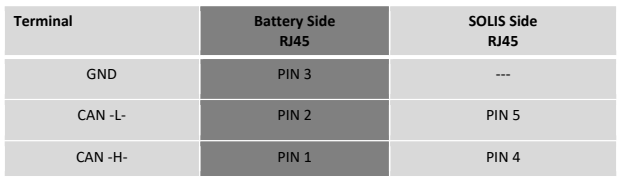

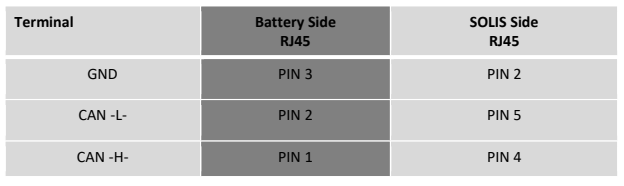

BMS CAN PIN OUT на стороні батареї однаковий для будь-якої батареї WeCo.

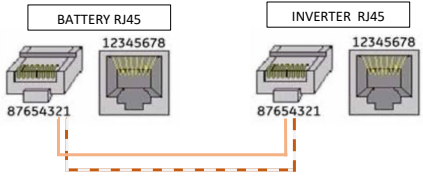

Клему RJ45 на стороні інвертора потрібно обтиснути, щоб вона відповідала PIN OUT інвертора

Для гібридних серій Solis S6 та RHI Hybrid

Для однофазного гібрида Solis

СТОРОНА БАТАРЕЇ ТРИМАЙТЕ СТОРОНУ ІНВЕРТОРА ЗРОБІТЬ

ОРИГІНАЛЬНИЙ ТЕРМІНАЛ RJ45 НОВИЙ КОНТАКТНИЙ ВИХІД КЛЕМИ

Додаток WeCo

Завантажте додаток WeCo Bluetooth з Google Play або з APP Store.

• Додаток Bluetooth дозволить вам оглянути акумулятор, встановити батарею та контролювати функції BMS на етапі введення в експлуатацію.
• Як хороша практика, завжди потрібно шукати останню FW для акумулятора.
• Модель 5K3 XP (наприклад, HV BOX) має вбудований пристрій WiFi/BT, і можна знайти сигнал Bluetooth батареї (у вигляді серійного номера батареї) безпосередньо зі списку в додатку.

Будь ласка, дотримуйтесь інструкцій WeCo для отримання додаткової інформації про те, як налаштувати додаток, оновити прошивку тощо – дивіться веб-сайт WeCo для отримання детальної інформації - https://wecobatteries.com

Примітка: Та сама процедура застосовується до моделі 4k4 LT, за винятком того, що потрібен зовнішній ключ WiFi/BT. У цьому випадку, на кроці екрана 04 вам доведеться вибрати MAC-адресу ключа.
