Configuração da bateria WeCo

Índice:

1. Introdução
2. Preparação de Segurança Geral
3. Weco em combinação com inversores trifásicos híbridos Solis S6
4. Weco em combinação com o inversor trifásico Solis Hybrid RHI
5. Weco em combinação com inversores monofásicos híbridos Solis
6. Pode Com Conexão
7. Instalação do aplicativo WeCo
8. Perguntas de suporte

Introdução

Neste artigo, mergulhamos na emocionante colaboração entre os inversores Solis e as baterias Weco, explorando a integração perfeita dessas duas tecnologias de ponta.

Forneceremos um guia abrangente sobre como conectar baterias Weco a vários modelos de inversores Solis, oferecendo uma abordagem passo a passo para aproveitar o poder da energia renovável e garantir o fornecimento ininterrupto de energia.

Quer seja um entusiasta experiente da energia solar ou um recém-chegado ao mundo das soluções de energia sustentável, este artigo será o seu recurso essencial para uma união bem-sucedida de inversores Solis e baterias Weco.

Preparação de Segurança Geral

Por razões de segurança, é proibido instalar quaisquer entradas de energia, tais como PV, GRID ou BATTERY antes de ter concluído toda a ligação de fiação de dados, conforme explicado abaixo.

• Os cabos fotovoltaicos não podem ser conectados nesta fase.
• Os fios da rede e do gerador não podem ser conectados nesta fase.
• A bateria deve ser mantida DESLIGADA durante a execução das operações de conexão, cabos de alimentação para ser conectado finalmente.
• Molhe o inversor imediatamente após fixá-lo na parede.

Weco em combinação com inversores trifásicos híbridos Solis S6

1: Preparação da bateria

• Mantenha o disjuntor HV BOX e o interruptor BMS ligados "0" DESLIGADOS.
• Monte a torre e o interruptor DIP da caixa HV e baterias de acordo com o manual relevante.
• Ligue o cabo CAN RJ45 à porta CAN 2A da HV BOX.
• O terminal RJ45 do outro lado precisa ser cravado para corresponder ao PIN OUT do inversor.
• Não ligue os cabos de alimentação nesta fase.

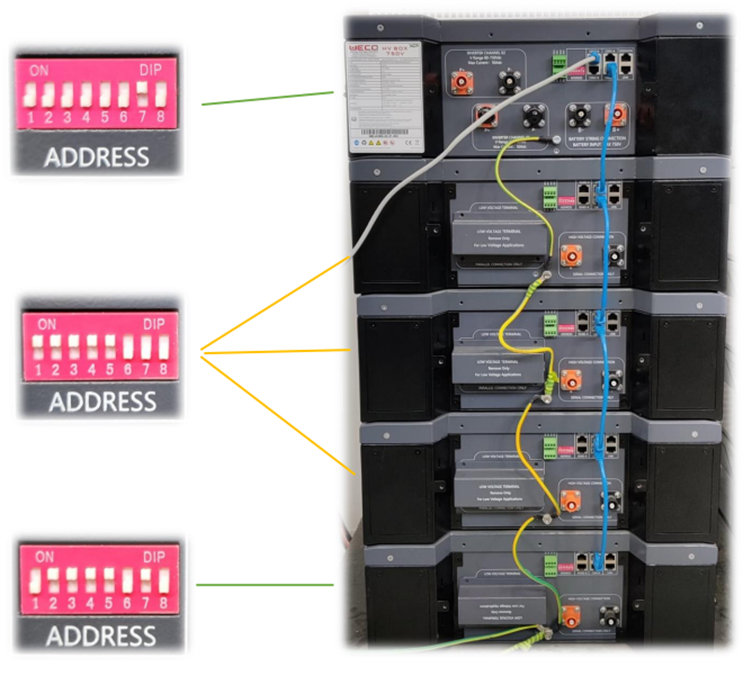

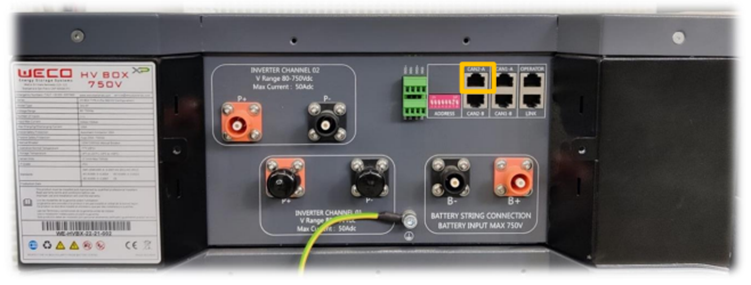

EXEMPLO DE HV BOX XP

HV BOX XP DIP Switches são definidos como 00000010 (Apenas DIP 7 ON)

EXEMPLO 5K3 XP

DIP comutados são definidos como 11111000. Apenas DIP do último escravo deve ser definido de forma diferente 01111010 (Apenas dip 1, 6, 8 OFF).

EXEMPLO DE TORRE

2: Inversor Com Conexão

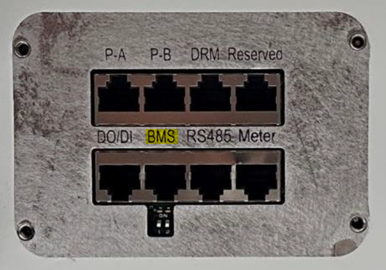

Utilize a porta BMS para ligar o cabo de comunicação CAN. (Ver Seção "Pode conectar" para obter mais detalhes.)

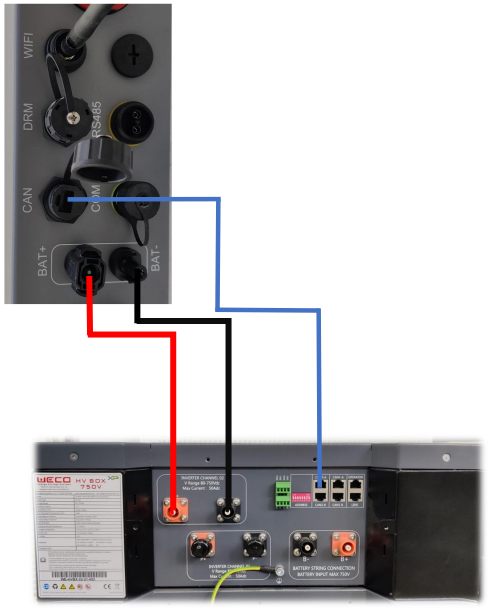

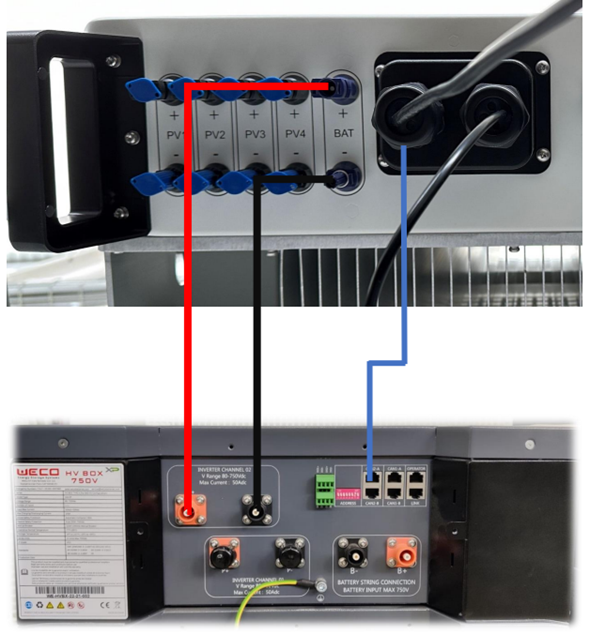

3: Conexão de energia da bateria

Mantenha o inversor e a bateria desligados.

Abra a tampa e conecte os cabos de alimentação da bateria ao inversor.

Use uma chave de torque para prender o parafuso dos cabos.

(Modelo: HV BOX XP)

4: Weco App - Atualização e Conjunto de Protocolo

Consulte a  seção "Weco App" para obter mais detalhes.

ATENÇÃO: Desligue a bateria para prosseguir com as restantes operações.

Manter a bateria ligada irá danificar o BMS e potencialmente o circuito de proteção de energia do inversor.

5: Fiação do inversor

Depois de todos estes passos terem sido seguidos, é possível ligar os cabos GRID e PV ao inversor. Em seguida, pressione as baterias BMS Switch on 1 e HV Box breaker on ON e aguarde o procedimento de inicialização.

No final do procedimento, o disjuntor fotovoltaico pode ser ligado

6: Configuração do inversor

1. Transfira e inicie a aplicação Solis Cloud. Registe uma conta ou inicie sessão numa já existente. Acesse sua instalação ou adicione uma nova, em seguida, vá para Configuração e selecione Operação Local.
2. Agora escolha o seu método de conexão preferido, selecione o inversor e acesso via senha.
3. Na primeira inicialização, a bateria pode não ser reconhecida e um "erro de comunicação" pode ser exibido. Isso é normal, pois é necessário definir as configurações corretas da bateria para iniciar a comunicação.

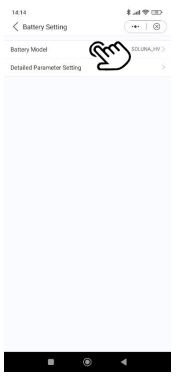

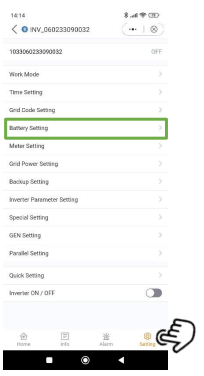

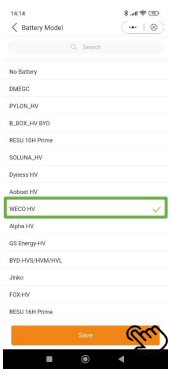

4. Pressione o ícone Configuração no canto inferior direito da página para acessar a página de configuração. Aqui, prima Battery Setting, depois Battery Model (Modelo da bateria) e selecione WECO HV como o seu modelo de bateria.

Agora a bateria é reconhecida pelo inversor e os parâmetros são visíveis.

ATENÇÃO, IMPORTANTE

Para garantir que todas as informações são devidamente exibidas e recebidas pelo inversor é necessário fazer um duplo controle inserindo Informações e depois Bateria.

Na tela é possível ver as informações corretas recebidas pelo inversor do BMS da bateria, como:

SOC %

SOH %

Tensão

Atual

Situação

Agora todo o sistema está pronto para funcionar.

Weco em combinação com o inversor trifásico Solis Hybrid RHI

1: Preparação da bateria

• Mantenha o disjuntor HV BOX e o interruptor BMS ligados "0" DESLIGADOS.
• Monte a torre e o interruptor DIP da caixa HV e baterias de acordo com o manual relevante.
• Ligue o cabo CAN RJ45 à porta CAN 2A da HV BOX. (consulte Conexão de lata para obter detalhes)
• O terminal RJ45 do outro lado precisa ser cravado para corresponder ao PIN OUT do inversor. (consulte Conexão de lata para obter detalhes)
• Não ligue os cabos de alimentação nesta fase.

EXEMPLO DE HV BOX XP

HV BOX XP DIP Switches são definidos como 00000010 (Apenas DIP 7 ON)

EXEMPLO 5K3 XP

DIP comutados são definidos como 11111000. Apenas DIP do último escravo deve ser definido de forma diferente 01111010 (Apenas dip 1, 6, 8 OFF).

EXEMPLO DE TORRE

2: Inversor CAN Com Conexão

Utilize a porta CAN para ligar o cabo de comunicação CAN. (Ver Seção "Pode conectar" para obter mais detalhes.)

3: Conexão de energia da bateria:

Mantenha o inversor e a bateria desligados.

Abra a tampa e conecte os cabos de alimentação da bateria ao inversor.

Use uma chave de torque para prender o parafuso dos cabos.

(Modelo: HV BOX XP)

4: Weco App - Atualização e Conjunto de Protocolo

Consulte a  seção "Weco App" para obter mais detalhes.

ATENÇÃO: Desligue a bateria para prosseguir com as restantes operações.

Manter a bateria ligada irá danificar o BMS e potencialmente o circuito de proteção de energia do inversor.

5: Fiação do inversor:

Depois de todos estes passos terem sido seguidos, é possível ligar os cabos GRID e PV ao inversor. Em seguida, pressione as baterias BMS Switch on 1 e HV Box breaker on ON e aguarde o procedimento de inicialização.

No final do procedimento, o disjuntor fotovoltaico pode ser ligado.

6: Configuração do inversor

Na primeira inicialização, o alarme de comunicação pode ser exibido. Isso é normal, pois é necessário definir as configurações corretas da bateria para iniciar a comunicação.

Para selecionar a bateria, pressione "ENTER" para entrar no menu. Use as teclas "UP" e "DOWN" para navegar e "ENTER" para confirmar.

Pressione "DOWN" até chegar às Configurações avançadas, pressione "ENTER" e insira a senha. (Senha: 0010)

Agora vá "DOWN" até chegar a Battery Select.

Selecione WECO como bateria.

Agora você pode definir o valor para Overdisloading e Forced Charge SOC; insira seus valores preferidos com as teclas "UP" e "DOWN" e pressione "ENTER" para confirmar.

Agora a bateria é reconhecida pelo inversor e os parâmetros são visíveis.

ATENÇÃO, IMPORTANTE

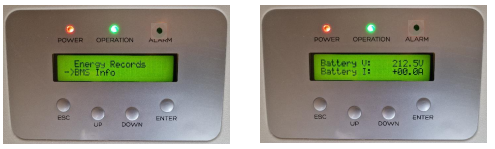

Para garantir que todas as informações são devidamente exibidas e recebidas pelo inversor é necessário fazer um duplo controle, inserindo informações e, em seguida, informações BMS.

Na tela é possível ver as informações corretas recebidas pelo inversor do BMS da bateria, como:

SOC %

SOH %

Tensão

Atual

Situação

Agora todo o sistema está pronto para funcionar.

Weco em combinação com inversores monofásicos híbridos Solis

1: Preparação da bateria

• Mantenha o interruptor BMS ligado "0" DESLIGADO.
• Ajuste o interruptor DIP da bateria de acordo com o manual relevante
• Conecte o cabo CAN RJ45 à porta CAN A
• O terminal RJ45 do outro lado precisa ser cravado para corresponder ao PIN OUT do inversor.
• Não ligue os cabos de alimentação nesta fase.

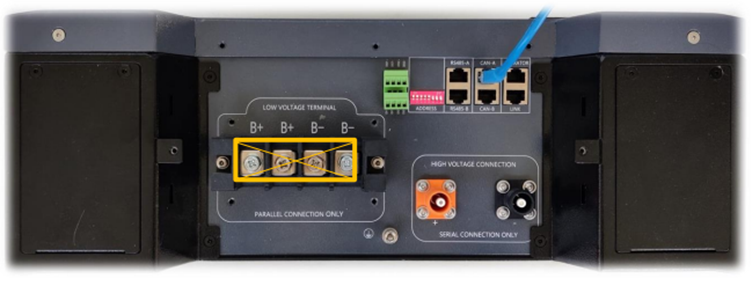

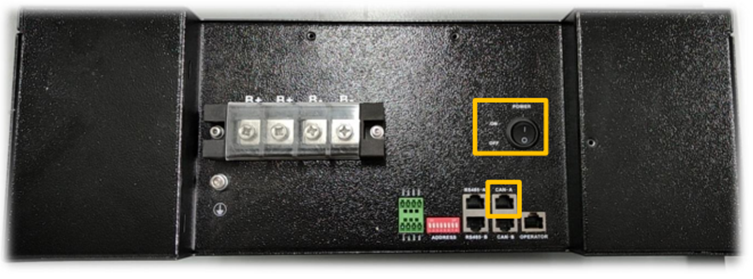

EXEMPLO 5K3 XP

DIP comutado são definidos todos OFF (00000000). Apenas DIP do último escravo deve ser definido de forma diferente (00000100).

EXEMPLO 4K4 LT

DIP comutado são definidos todos OFF (00000000). Apenas DIP do último escravo deve ser definido de forma diferente (00000100).

2: Inversor Com Conexão

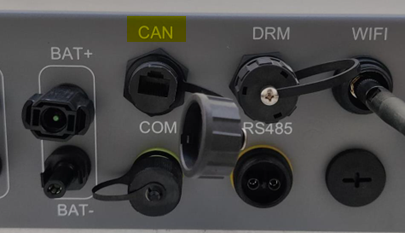

Utilize a porta CAN para ligar o cabo de comunicação CAN. (Ver Seção "Pode conectar" para obter mais detalhes.)

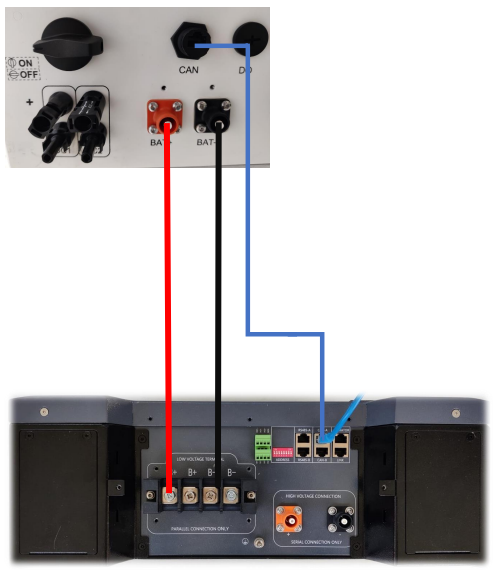

3: Conexão de energia da bateria

Mantenha o inversor e a bateria desligados.

Abra a tampa e conecte os cabos de alimentação da bateria ao inversor.

Use uma chave de torque para prender o parafuso dos cabos.

(Modelo: 5K3 XP)

NOTA: A mesma configuração aplica-se ao modelo 4k4 LT.

4: Weco App - Atualização e Conjunto de Protocolo

Consulte a  seção "Weco App" para obter mais detalhes.

ATENÇÃO: Desligue a bateria para prosseguir com as restantes operações.

Manter a bateria ligada irá danificar o BMS e potencialmente o circuito de proteção de energia do inversor.

5: Fiação do inversor

Depois de todos estes passos terem sido seguidos é possível ligar os cabos GRID e PV ao inversor e reinstalar a tampa de proteção.

Em seguida, pressione o botão ON/OFF da bateria e ligue o interruptor PV para ativar o PV.

Agora o inversor irá iniciar o processo de arranque e a bateria pode ser ligada

6: Configuração do inversor

Na primeira inicialização, o erro "CAN FAIL" pode ser exibido. Isso é normal, pois é necessário configurar a bateria para iniciar a comunicação. Entre no menu pressionando ENTER.

Use as setas Teclas para navegar e ENTER para confirmar.

Vá para Configurações avançadas (a senha é 0010).

Vá para Conjunto de Energia de Armazenamento.

Vá para Seleção de bateria.

Nesta página, selecione WECO como seu modelo de bateria e inicie a comunicação.

A bateria é agora reconhecida pelo inversor e os parâmetros são visíveis.

ATENÇÃO, IMPORTANTE

Para garantir que todas as informações sejam devidamente exibidas e recebidas pelo inversor é necessário fazer um duplo controle inserindo Informações.

Na tela é possível ver as informações corretas recebidas pelo inversor do BMS da bateria, como:

SOC %

SOH %

Tensão

Atual

Situação

Agora todo o sistema está pronto para funcionar.

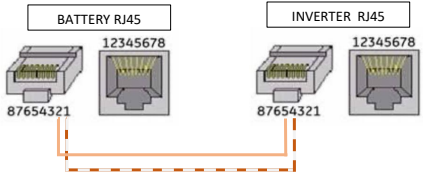

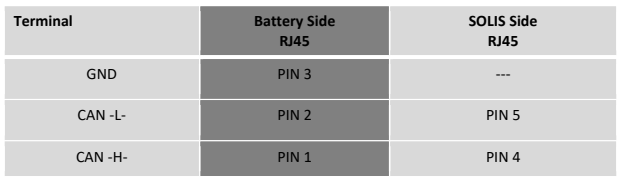

Conexão CAN COM

ATENÇÃO SOLIS PODE CABO BMS A SER MODIFICADO LOCALMENTE

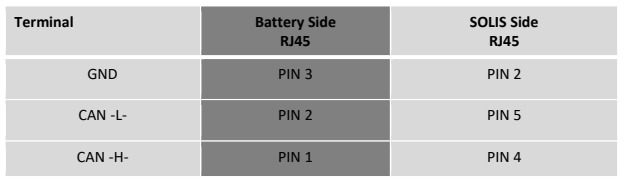

BMS CAN PIN OUT no lado da bateria é o mesmo para qualquer bateria WeCo.

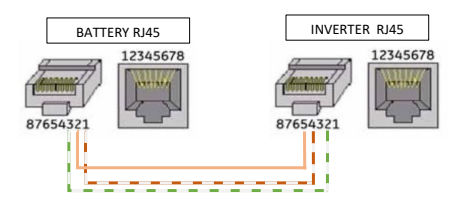

O terminal RJ45 no lado do inversor precisa ser cravado para corresponder à saída de PIN do inversor

Para Solis S6 Hybrid Series e RHI Hybrid Series

Para Solis monofásico híbrido

LADO DA BATERIA MANTER O LADO DO INVERSOR FAZER UM

ORIGINAL RJ45 TERMINAL NOVO PINO DE TERMINAL

Aplicativo WeCo

Faça o download do WeCo Bluetooth APP do Google Play ou da APP Store.

• A APP Bluetooth permite-lhe inspecionar a bateria, configurá-la e monitorizar as funções do BMS durante a fase de comissionamento.
• Como boa prática, é sempre necessário procurar o FW mais recente para a bateria.
• O modelo 5K3 XP (assim como o HV BOX) tem um dispositivo WiFi / BT embutido e é possível encontrar o sinal Bluetooth da bateria (na forma de número de série da bateria) diretamente da lista in-APP.

Por favor, siga as instruções da WeCo para obter mais detalhes sobre como configurar o aplicativo, atualizar o firmware, etc. – consulte o site da WeCo para obter detalhes - https://wecobatteries.com

Nota: O mesmo procedimento se aplica ao modelo 4k4 LT, com a exceção de que um dongle WiFi/BT externo é necessário. Neste caso, na etapa da tela 04 você terá que selecionar o endereço MAC do dongle.
