Configuration de la batterie WeCo

Table des matières :

1. Introduction
2. Préparation générale de la sécurité
3. Weco en combinaison avec les onduleurs triphasés Solis S6 Hybrid
4. Weco en combinaison avec l'onduleur triphasé Solis Hybrid RHI
5. Weco en combinaison avec les onduleurs monophasés Solis Hybrid
6. Connexion Can Com
7. Installation de l'application WeCo
8. Questions d'assistance

Introduction

Dans cet article, nous nous penchons sur la collaboration passionnante entre les onduleurs Solis et les batteries Weco, en explorant l'intégration transparente de ces deux technologies de pointe.

Nous fournirons un guide complet sur la façon de connecter les batteries Weco à différents modèles d'onduleurs Solis, en proposant une approche étape par étape pour exploiter la puissance des énergies renouvelables et assurer une alimentation électrique ininterrompue.

Que vous soyez un passionné chevronné de l'énergie solaire ou un nouveau venu dans le monde des solutions énergétiques durables, cet article sera votre ressource essentielle pour une union réussie des onduleurs Solis et des batteries Weco.

Préparation générale de la sécurité

Pour des raisons de sécurité, il est interdit d'installer des entrées d'alimentation telles que PV, GRID ou BATTERY avant d'avoir terminé toute la connexion du câblage de données comme expliqué ci-dessous.

• Les câbles PV ne peuvent pas être connectés à ce stade.
• Les fils du réseau et du générateur ne peuvent pas être connectés à ce stade.
• La batterie doit être maintenue éteinte pendant l'exécution des opérations de connexion, les câbles d'alimentation devant enfin être connectés.
• Mettez l'onduleur à la terre immédiatement après l'avoir fixé au mur.

Weco en combinaison avec les onduleurs triphasés Solis S6 Hybrid

1 : Préparation de la batterie

• Maintenez le disjoncteur HV BOX et l'interrupteur BMS sur « 0 » OFF.
• Assemblez la tour et l'interrupteur DIP de la boîte HV et des batteries conformément au manuel correspondant.

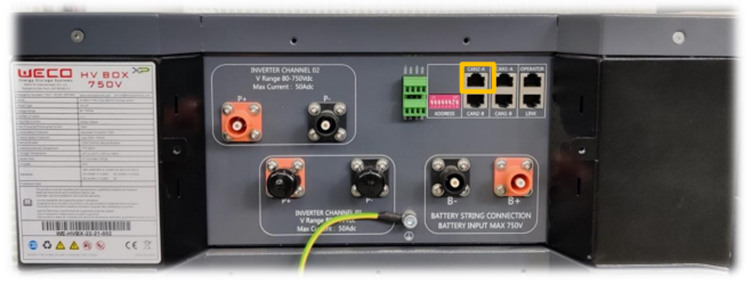

• Connectez le câble CAN RJ45 au port CAN 2A de la HV BOX.
• La borne RJ45 de l'autre côté doit être sertie pour correspondre au code PIN OUT de l'onduleur.
• Ne connectez pas les câbles d'alimentation à ce stade.

EXEMPLE D'XP DE HV BOX

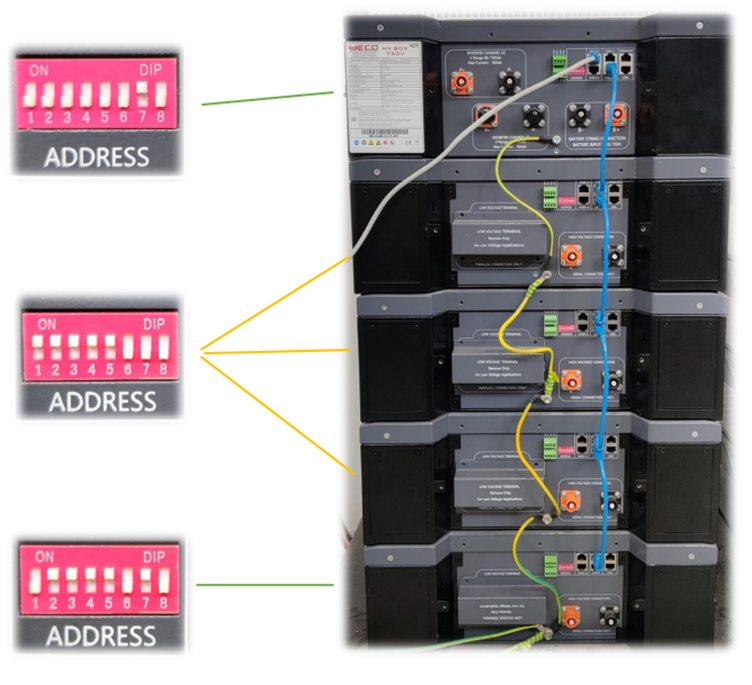

Les commutateurs DIP HV BOX XP sont réglés sur 00000010 (uniquement DIP 7 ON)

EXEMPLE 5K3 XP

Les commutés DIP sont définis sur 11111000. Seul le DIP du dernier esclave doit être réglé différemment 01111010 (uniquement les dip 1, 6, 8 OFF).

EXEMPLE DE TOUR

2 : Connexion Inverter Com

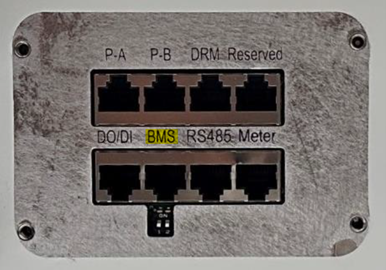

Veuillez utiliser le port BMS pour connecter le câble de communication CAN. (Voir « Can Connection » pour plus de détails.)

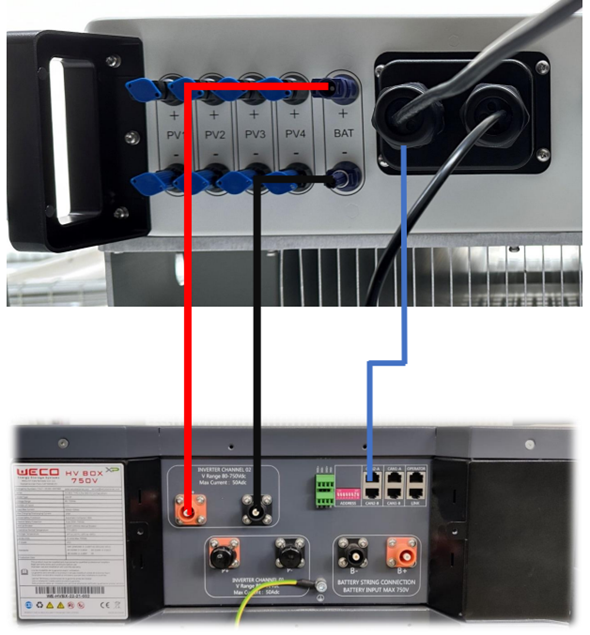

3 : Connexion de l'alimentation de la batterie

Gardez l'onduleur et la batterie éteints.

Ouvrez le couvercle et connectez les câbles d'alimentation de la batterie à l'onduleur.

Utilisez une clé dynamométrique pour fixer le boulon des câbles.

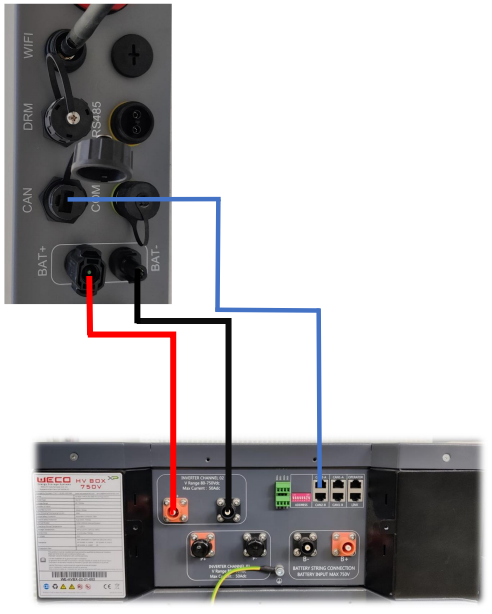

(Modèle : HV BOX XP)

4 : Application Weco - Mise à niveau et ensemble de protocoles

Veuillez consulter la  section « Weco App » pour plus de détails.

ATTENTION : Éteignez la batterie pour procéder aux opérations restantes.

Garder la batterie allumée endommagera le BMS et potentiellement le circuit de protection de l'alimentation de l'onduleur.

5 : Câblage de l'onduleur

Une fois toutes ces étapes suivies, il est possible de câbler les câbles GRID et PV dans l'onduleur. Appuyez ensuite sur les batteries BMS Switch on 1 et le disjoncteur HV Box sur ON et attendez la procédure de démarrage.

À la fin de la procédure, le disjoncteur PV peut être allumé

6 : Configuration de l'onduleur

1. Téléchargez et démarrez l'application Solis Cloud. Créez un compte ou connectez-vous à un compte existant. Accédez à votre installation ou ajoutez-en une nouvelle, puis allez dans Paramètres et sélectionnez Fonctionnement local.
2. Choisissez maintenant votre méthode de connexion préférée, sélectionnez l'onduleur et accédez par mot de passe.
3. Lors du premier démarrage, il se peut que la batterie ne soit pas reconnue et qu'une « erreur de communication » s'affiche. C'est normal car il est nécessaire de régler les bons paramètres de batterie pour démarrer la communication.

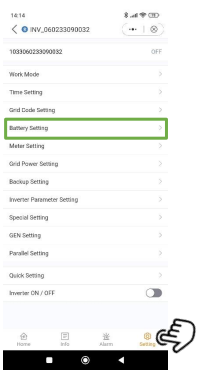

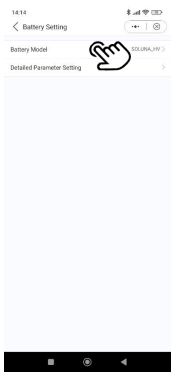

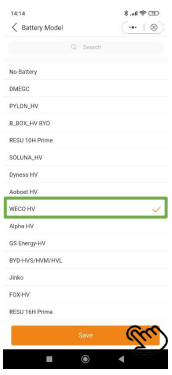

4. Appuyez sur l'icône Paramètres en bas à droite de la page pour accéder à la page de paramètres. Ici, appuyez sur Réglage de la batterie, puis sur Modèle de batterie et sélectionnez WECO HV comme modèle de batterie.

Maintenant, la batterie est reconnue par l'onduleur et les paramètres sont visibles.

ATTENTION, IMPORTANT

Pour s'assurer que toutes les informations sont correctement affichées et reçues par l'onduleur, il est nécessaire d'effectuer un double contrôle en saisissant dans Informations puis Batterie.

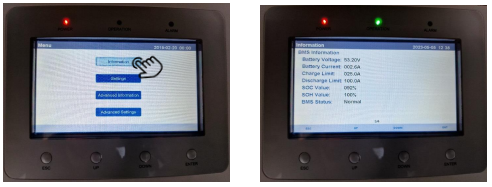

À l'écran, il est possible de voir les informations correctes reçues par l'onduleur de la part du BMS de la batterie, telles que :

% de SOC

SOH %

Tension

Courant

Statut

Maintenant, l'ensemble du système est prêt à fonctionner.

Weco en combinaison avec l'onduleur triphasé Solis Hybrid RHI

1 : Préparation de la batterie

• Maintenez le disjoncteur HV BOX et l'interrupteur BMS sur « 0 » OFF.
• Assemblez la tour et l'interrupteur DIP de la boîte HV et des batteries conformément au manuel correspondant.
• Connectez le câble CAN RJ45 au port CAN 2A de la HV BOX. (voir Connexion Can pour plus de détails)
• La borne RJ45 de l'autre côté doit être sertie pour correspondre au code PIN OUT de l'onduleur. (voir Connexion Can pour plus de détails)
• Ne connectez pas les câbles d'alimentation à ce stade.

EXEMPLE D'XP DE HV BOX

Les commutateurs DIP HV BOX XP sont réglés sur 00000010 (uniquement DIP 7 ON)

EXEMPLE 5K3 XP

Les commutés DIP sont définis sur 11111000. Seul le DIP du dernier esclave doit être réglé différemment 01111010 (uniquement les dip 1, 6, 8 OFF).

EXEMPLE DE TOUR

2 : Connexion CAN Com de l'onduleur

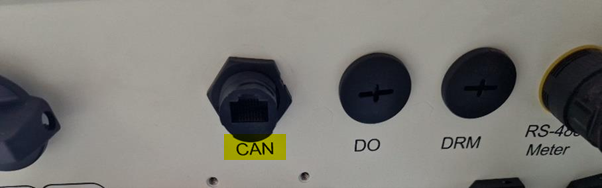

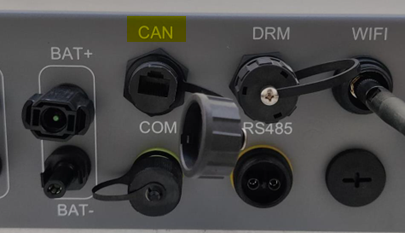

Veuillez utiliser le port CAN pour connecter le câble de communication CAN. (Voir « Can Connection » pour plus de détails.)

3 : Connexion d'alimentation de la batterie :

Gardez l'onduleur et la batterie éteints.

Ouvrez le couvercle et connectez les câbles d'alimentation de la batterie à l'onduleur.

Utilisez une clé dynamométrique pour fixer le boulon des câbles.

(Modèle : HV BOX XP)

4 : Application Weco - Mise à niveau et ensemble de protocoles

Veuillez consulter la  section « Weco App » pour plus de détails.

ATTENTION : Éteignez la batterie pour procéder aux opérations restantes.

Garder la batterie allumée endommagera le BMS et potentiellement le circuit de protection de l'alimentation de l'onduleur.

5 : Câblage de l'onduleur :

Une fois toutes ces étapes suivies, il est possible de câbler les câbles GRID et PV dans l'onduleur. Appuyez ensuite sur les batteries BMS Switch on 1 et le disjoncteur HV Box sur ON et attendez la procédure de démarrage.

À la fin de la procédure, le disjoncteur photovoltaïque peut être activé.

6 : Configuration de l'onduleur

Au premier démarrage, une alarme de communication peut s'afficher. C'est normal car il est nécessaire de régler les bons paramètres de batterie pour démarrer la communication.

Pour sélectionner la batterie, appuyez sur « ENTER » pour entrer dans le menu. Utilisez les touches « HAUT » et « BAS » pour naviguer et « ENTRÉE » pour confirmer.

Appuyez sur « DOWN » jusqu'à ce que vous atteigniez les paramètres avancés, puis appuyez sur « ENTER » et entrez le mot de passe. (Mot de passe : 0010)

Allez maintenant « DOWN » jusqu'à ce que vous atteigniez Battery Select.

Sélectionnez WECO comme batterie.

Vous pouvez désormais définir la valeur du SOC de décharge excessive et de charge forcée ; entrez vos valeurs préférées avec les touches « UP » et « DOWN », puis appuyez sur « ENTER » pour confirmer.

Maintenant, la batterie est reconnue par l'onduleur et les paramètres sont visibles.

ATTENTION, IMPORTANT

Pour s'assurer que toutes les informations sont correctement affichées et reçues par l'onduleur, il est nécessaire d'effectuer un double contrôle en saisissant des informations puis des informations BMS.

À l'écran, il est possible de voir les informations correctes reçues par l'onduleur de la part du BMS de la batterie, telles que :

% de SOC

SOH %

Tension

Courant

Statut

Maintenant, l'ensemble du système est prêt à fonctionner.

Weco en combinaison avec les onduleurs monophasés Solis Hybrid

1 : Préparation de la batterie

• Gardez l'interrupteur BMS sur « 0 » OFF.
• Réglez le commutateur DIP de la batterie conformément au manuel correspondant

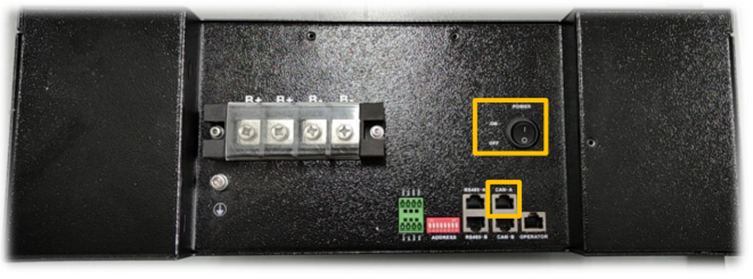

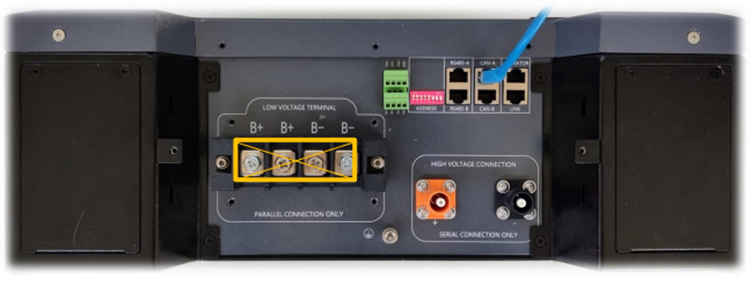

• Connectez le câble CAN RJ45 au port CAN A
• La borne RJ45 de l'autre côté doit être sertie pour correspondre au code PIN OUT de l'onduleur.
• Ne connectez pas les câbles d'alimentation à ce stade.

EXEMPLE 5K3 XP

Les commutés DIP sont tous désactivés (00000000). Seul le DIP du dernier esclave doit être réglé différemment (00000100).

EXEMPLE 4K4 LT

Les commutés DIP sont tous désactivés (00000000). Seul le DIP du dernier esclave doit être réglé différemment (00000100).

2 : Connexion Inverter Com

Veuillez utiliser le port CAN pour connecter le câble de communication CAN. (Voir « Can Connection » pour plus de détails.)

3 : Connexion de l'alimentation de la batterie

Gardez l'onduleur et la batterie éteints.

Ouvrez le couvercle et connectez les câbles d'alimentation de la batterie à l'onduleur.

Utilisez une clé dynamométrique pour fixer le boulon des câbles.

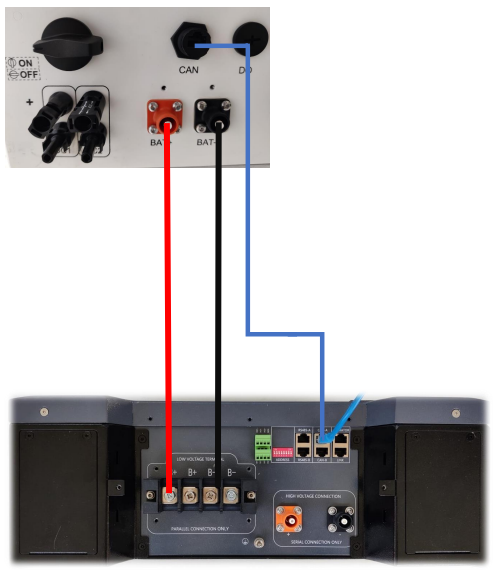

(Modèle : 5K3 XP)

REMARQUE : La même configuration s'applique au modèle 4k4 LT.

4 : Application Weco - Mise à niveau et ensemble de protocoles

Veuillez consulter la  section « Weco App » pour plus de détails.

ATTENTION : Éteignez la batterie pour procéder aux opérations restantes.

Garder la batterie allumée endommagera le BMS et potentiellement le circuit de protection de l'alimentation de l'onduleur.

5 : Câblage de l'onduleur

Une fois toutes ces étapes suivies, il est possible de câbler les câbles GRID et PV dans l'onduleur et de réinstaller le couvercle de protection.

Appuyez ensuite sur le bouton ON/OFF de la batterie et allumez l'interrupteur PV pour activer le PV.

Maintenant, l'onduleur va lancer le processus de démarrage et la batterie peut être allumée

6 : Configuration de l'onduleur

Au premier démarrage, l'erreur « CAN FAIL » peut s'afficher. Ceci est normal car il est nécessaire de régler la batterie pour démarrer la communication. Entrez dans le menu en appuyant sur ENTER.

Utilisez les touches fléchées pour naviguer et ENTER  pour confirmer.

Allez dans les paramètres avancés (le mot de passe est 0010).

Allez à Ensemble d'énergie de stockage.

Allez dans Sélection de la batterie.

Sur cette page, sélectionnez WECO comme modèle de batterie  et lancez la communication.

La batterie est maintenant reconnue par l'onduleur et les paramètres sont visibles.

ATTENTION, IMPORTANT

Pour s'assurer que toutes les informations sont correctement affichées et reçues par l'onduleur, il est nécessaire d'effectuer un double contrôle en saisissant des informations.

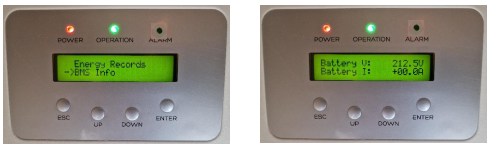

À l'écran, il est possible de voir les informations correctes reçues par l'onduleur de la part du BMS de la batterie, telles que :

% de SOC

SOH %

Tension

Courant

Statut

Maintenant, l'ensemble du système est prêt à fonctionner.

Connexion CAN COM

ATTENTION SOLIS PEUT BMS CÂBLE À MODIFIER LOCALEMENT

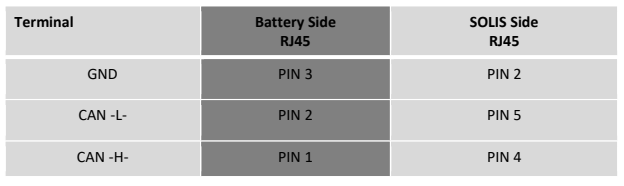

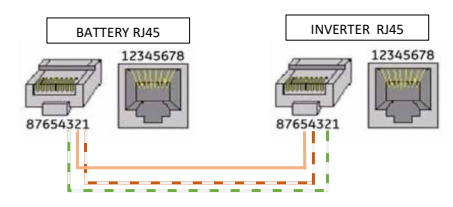

BMS CAN PIN OUT côté batterie est le même pour toutes les batteries WeCo.

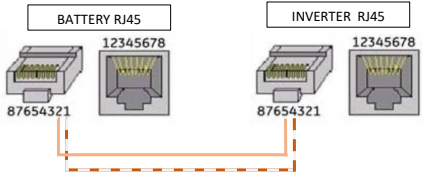

La borne RJ45 du côté de l'onduleur doit être sertie pour correspondre au code PIN OUT de l'onduleur

Pour les séries Solis S6 Hybrid et RHI Hybrid

Pour Solis Hybride Monophasé

CÔTÉ BATTERIE GARDEZ LE CÔTÉ ONDULEUR FAIRE UN

BORNE RJ45 D'ORIGINE NOUVELLE BROCHE DE BORNE

L'application WeCo

Téléchargez l'application Bluetooth WeCo depuis Google Play ou depuis l'APP Store.

• L'application Bluetooth vous permettra d'inspecter la batterie, de régler la batterie et de surveiller les fonctions du BMS pendant la phase de mise en service.
• À titre de bonne pratique, il est toujours nécessaire de rechercher le dernier FW pour la batterie.
• Le modèle 5K3 XP (donc la HV BOX) dispose d'un appareil WiFi/BT intégré et il est possible de trouver le signal Bluetooth de la batterie (sous la forme du numéro de série de la batterie) directement à partir de la liste in-APP.

Veuillez suivre les instructions de WeCo pour plus de détails sur la configuration de l'application, la mise à jour du micrologiciel, etc. - voir le site Web de WeCo pour plus de détails - https://wecobatteries.com

Remarque : La  même procédure s'applique au modèle 4k4 LT, à l'exception d'un dongle WiFi/BT externe. Dans ce cas, à l'étape de l'écran 04, vous devrez sélectionner l'adresse MAC du dongle.

Questions d'assistance

Nous espérons que cet article a été une ressource précieuse pour simplifier le processus de connexion des onduleurs Solis avec les batteries Weco.

Nous comprenons que chaque installation peut présenter des défis uniques, et nous sommes là pour vous soutenir à chaque étape du processus. Si vous rencontrez des problèmes ou si vous avez d'autres questions, n'hésitez pas à contacter votre équipe d'assistance Solis locale. Nos experts dévoués s'engagent à vous aider à réaliser une transition en douceur et efficace vers des solutions énergétiques durables.

Nous vous remercions d'avoir choisi Solis et Weco pour vos besoins en énergie renouvelable, et nous sommes impatients de vous aider à contribuer à un avenir plus radieux et plus vert.
