Couplage AC avec les onduleurs hybrids Solis S6-3P

Quand le couplage AC est pertinent

• Rénovation d’installations photovoltaïques existantes : conservez l’onduleur photovoltaïque raccordé au réseau déjà en place et ajoutez des batteries afin d’augmenter l’autoconsommation, de réaliser un déplacement de charge selon les tarifs horaires (TOU – Time of Use) et de bénéficier d’une alimentation de secours en cas de coupure.
• Déploiements par étapes : commencez par installer le système photovoltaïque, puis ajoutez ultérieurement le stockage par batterie sans avoir à recâbler les chaînes de panneaux photovoltaïques.
• Parcs d’onduleurs mixtes : l’onduleur hybride S6 est compatible avec les onduleurs photovoltaïques triphasés Solis ainsi qu’avec ceux de fabricants tiers, dans le respect des limites de puissance spécifiées.

Deux topologies éprouvées

Pour les séries S6-EH3P(12-20)K-H et S6-EH3P(8-15)K02-NV-YD-L

1) Couplage AC via Smart Port (connexion directe AC-Gen)

Description : L’onduleur photovoltaïque raccordé au réseau, qu’il soit de marque Solis ou d’un fabricant tiers, est connecté à l’entrée AC-Gen (Smart Port) de l’onduleur hybride S6. L’onduleur hybride assure alors la gestion des échanges d’énergie avec le système de stockage par batterie ainsi qu’avec les charges (consommateurs) du site.

Exigences et comportements clés

• Connectez uniquement des onduleurs photovoltaïques triphasés. La puissance AC de l’onduleur PV ≤ puissance nominal AC du S6 Hybrid.
• Contrôle de l’injection réseau :  Comme l’onduleur S6 ne peut pas réduire directement la puissance d’un onduleur tiers, il est nécessaire d’activer la fonction Max Export Control (Smart Port → AC Couple → Based on Export Power & SOC).

  Si l’injection vers le réseau dépasse la limite définie pendant une durée donnée (par exemple >100 W pendant 30 secondes), l’onduleur S6 ouvre le relais du Smart Port afin d’empêcher toute sur-injection.

• Partage de puissance en mode hors réseau :  The third‑party inverter must support over‑frequency load shedding (OFLS) and under‑frequency load rising (UFLR) in line with its correct grid code. The S6 will modulate frequency—e.g., when SOC ≥ 85%, the hybrid raises frequency to curtail PV, protecting the battery from overcharge.

Cas d’utilisation typiques

• Sites privilégiant des limites d’injection strictes / une absence d’injection vers le réseau (zero-export).
• Puissance de l’onduleur tiers inférieure à la puissance nominale de l’onduleur hybride S6.

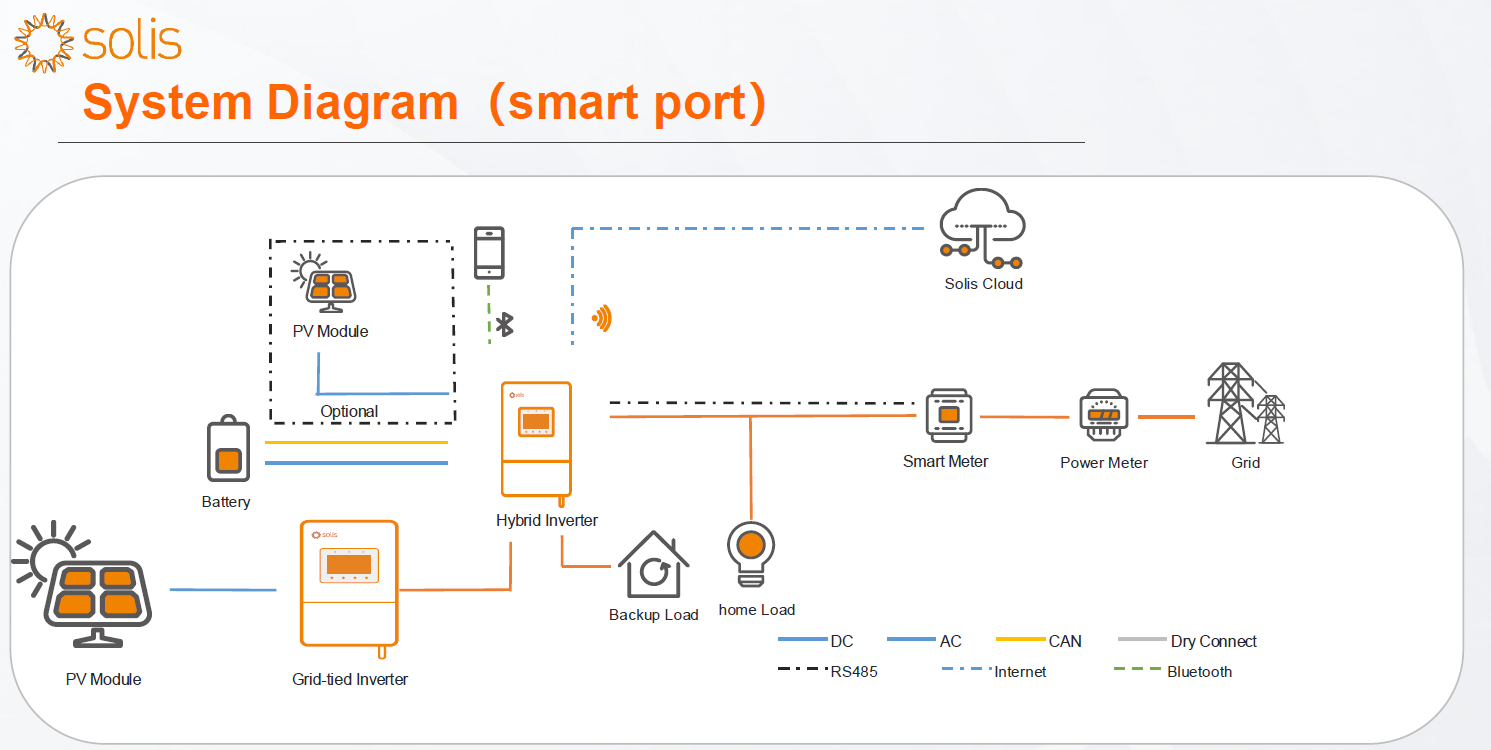

(Panneaux photovoltaïques → onduleur PV tiers/Solis → port Smart Port de l’onduleur hybride S6 ; batterie ; charges de secours et charges domestiques ; compteur ; SolisCloud)

Pour les séries S6-EH3P(12-20)K-H et S6-EH3P(5-10)K-H

2) Couplage côté AC réseau avec double comptage (dual meters)

Description : L’onduleur photovoltaïque est raccordé du côté réseau, tandis que l’onduleur hybride surveille à la fois le réseau et l’onduleur PV à l’aide de deux compteurs intelligents :

• Smart Meter 1 (Reseau (Grid), ID: 001, password: 1000)
• Smart Meter 2 (Onduleur PV, ID: 002, password: 1000)

Avantages

• L’onduleur hybride surveille précisément l’import/export du réseau ainsi que la production de l’onduleur photovoltaïque afin d’optimiser la charge et la décharge de la batterie.
• Séparation claire des fonctions :  la production photovoltaïque reste sur le bus réseau ; l’onduleur hybride gère le stockage, les charges et la logique d’injection avec une visibilité complète grâce aux compteurs.

Mesure et câblage

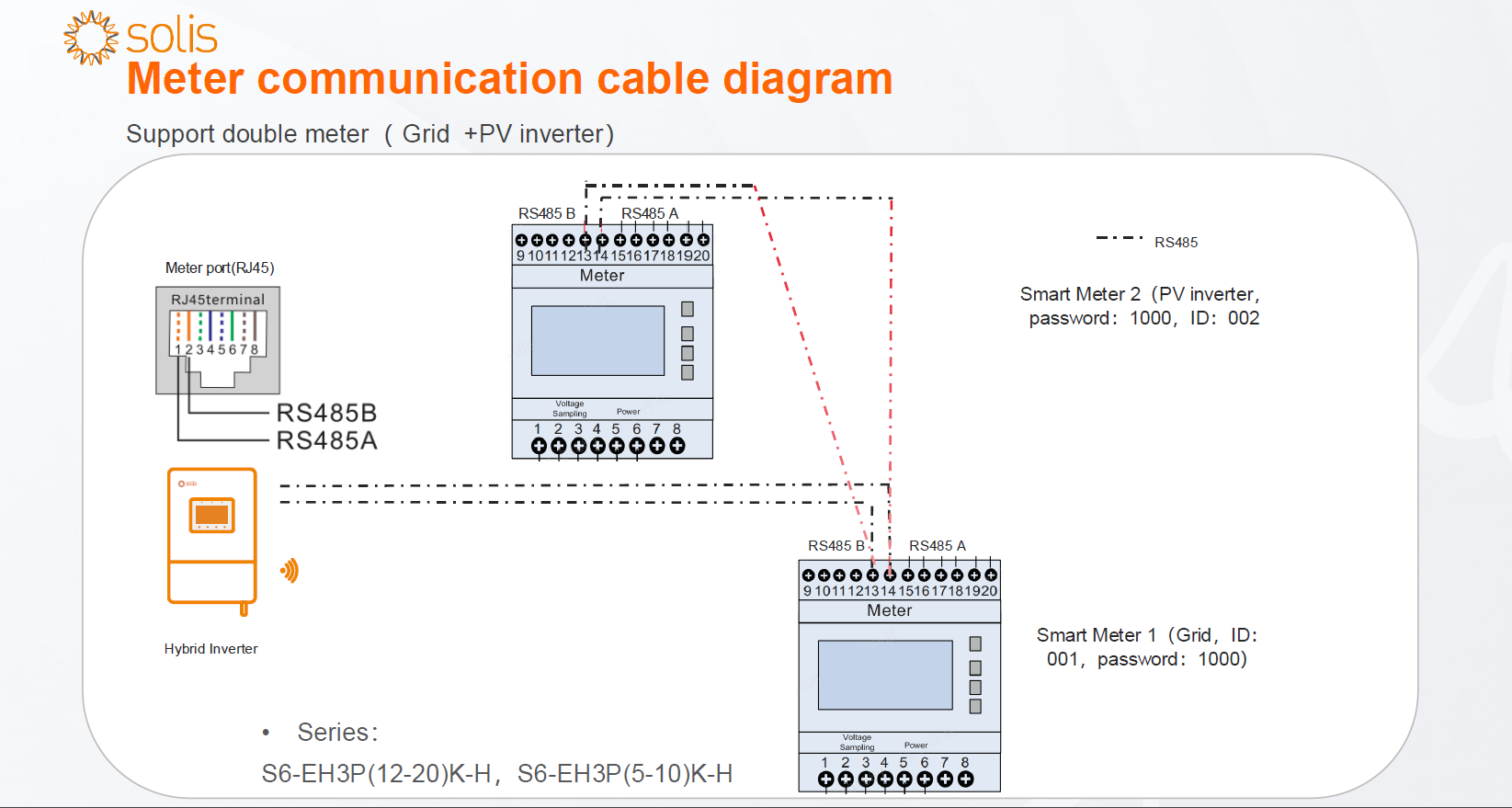

• Connexions RS-485 des compteurs vers le port compteur (Meter) du S6 (RJ45) ; définir les ID et mots de passe comme indiqué ci-dessus.
• Dans l’interface de l’onduleur : Professional Setting → Device Setting → Meter/CT Setting, sélectionner le type de compteur ainsi que l’emplacement d’installation : réseau + onduleur PV.

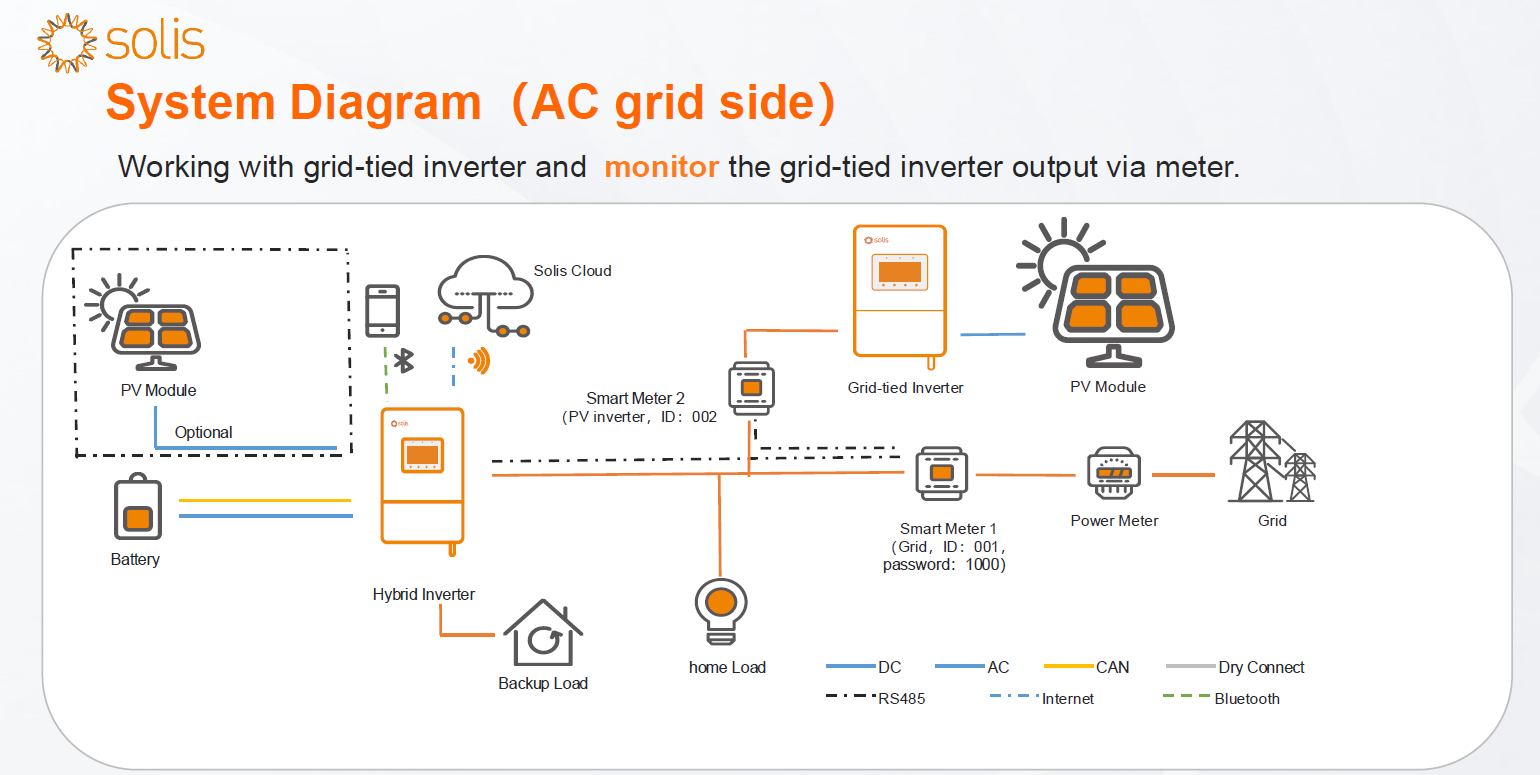

(Onduleur PV sur le bus réseau ; compteur 1 mesure le réseau ; compteur 2 mesure l’onduleur PV ; RS-485 vers le S6 ; batterie ; charges ; SolisCloud)

Configuration étape par étape

A) Couplage AC via Smart Port (avec onduleur PV tiers / Solis)

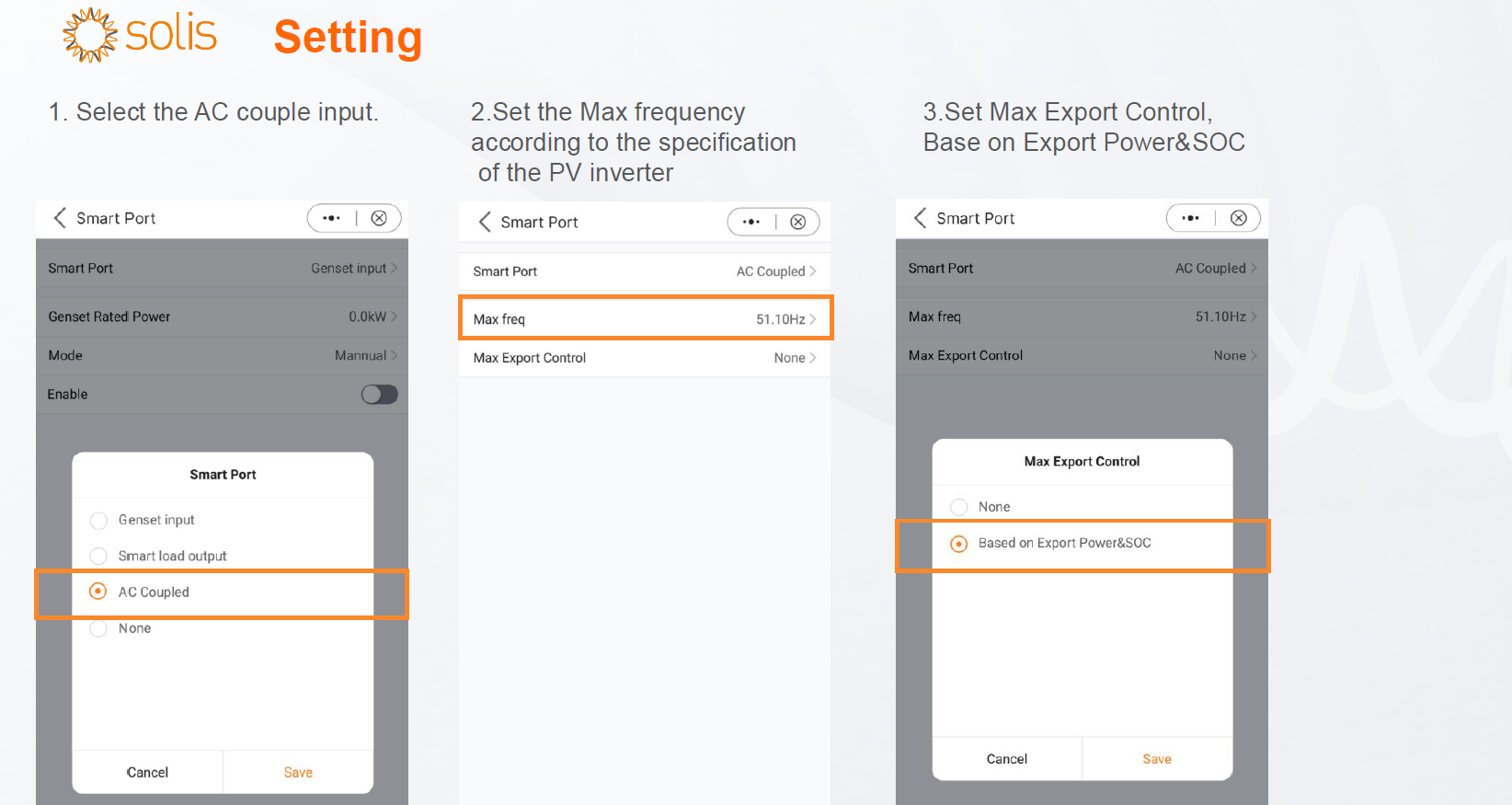

1. Sélectionner AC-Couple Input dans les paramètres de l’onduleur hybride S6.
2. Définir la fréquence maximale selon les spécifications de l’onduleur photovoltaïque (afin de garantir un comportement OFLS correct en mode hors réseau).
3. Activer Max Export Control :
   • Mode: basé sur la puissance d’exportation et le SOC
   • Effect: ouvre le relais du Smart Port si l’export dépasse la limite configurée pendant la durée définie (référence usine : 100 W pendant 30 s).

B) Couplage côté réseau AC avec double comptage (Dual Meters)

1. Câblage:
   • Installer le Smart Meter 1 au point de raccordement réseau (ID : 001, mot de passe : 1000).
   • Installer le Smart Meter 2 sur le départ de l’onduleur photovoltaïque (ID : 002, mot de passe : 1000).
   • Connecter les deux via RS-485 A/B vers le port compteur du S6 (RJ45).


2. Configuration de l’interface onduleur :

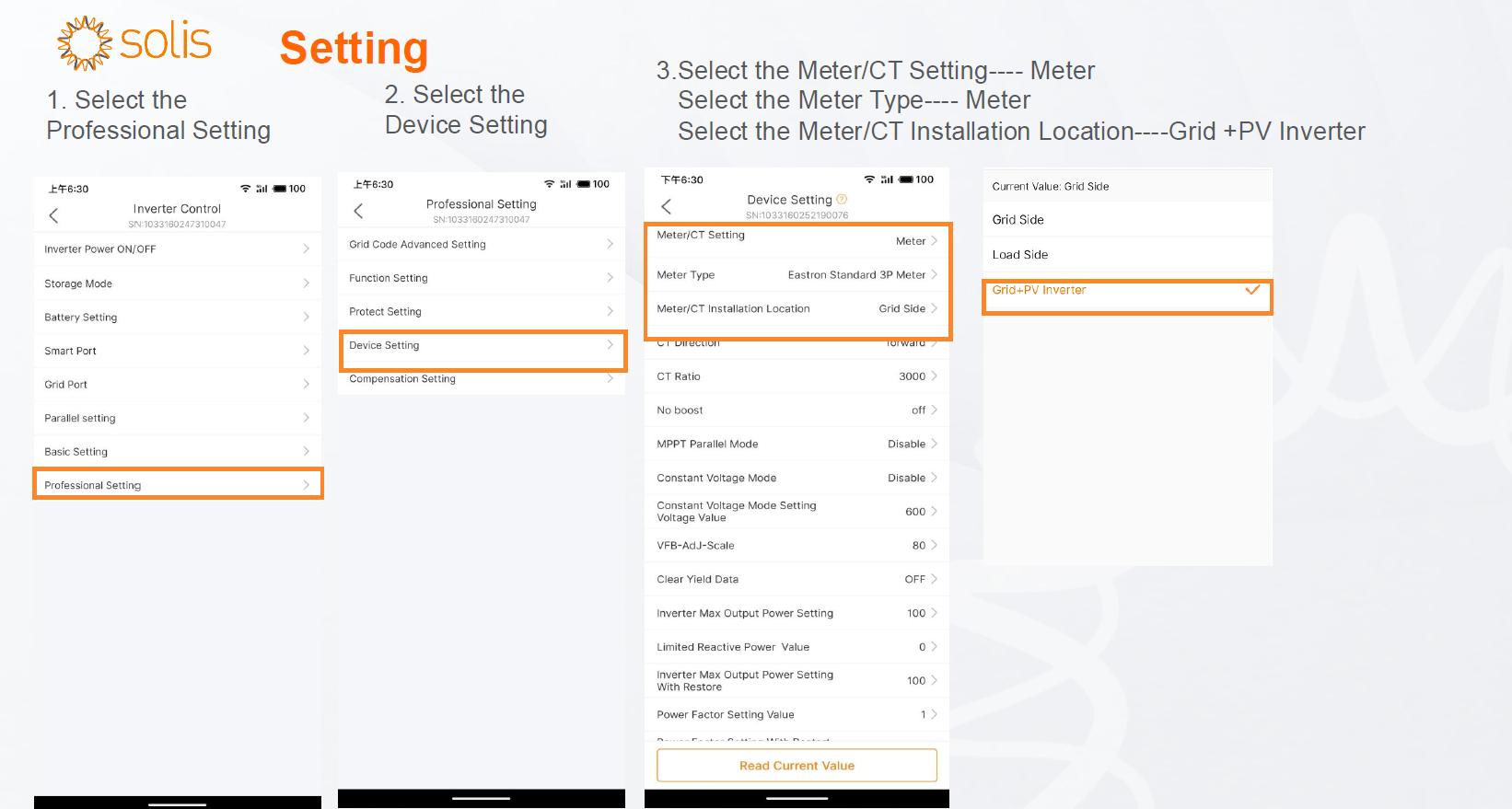

   • Professional Setting → Device Setting → Meter/CT Setting
   • Meter Type: Meter
   • Installation Location: Grid + PV Inverter

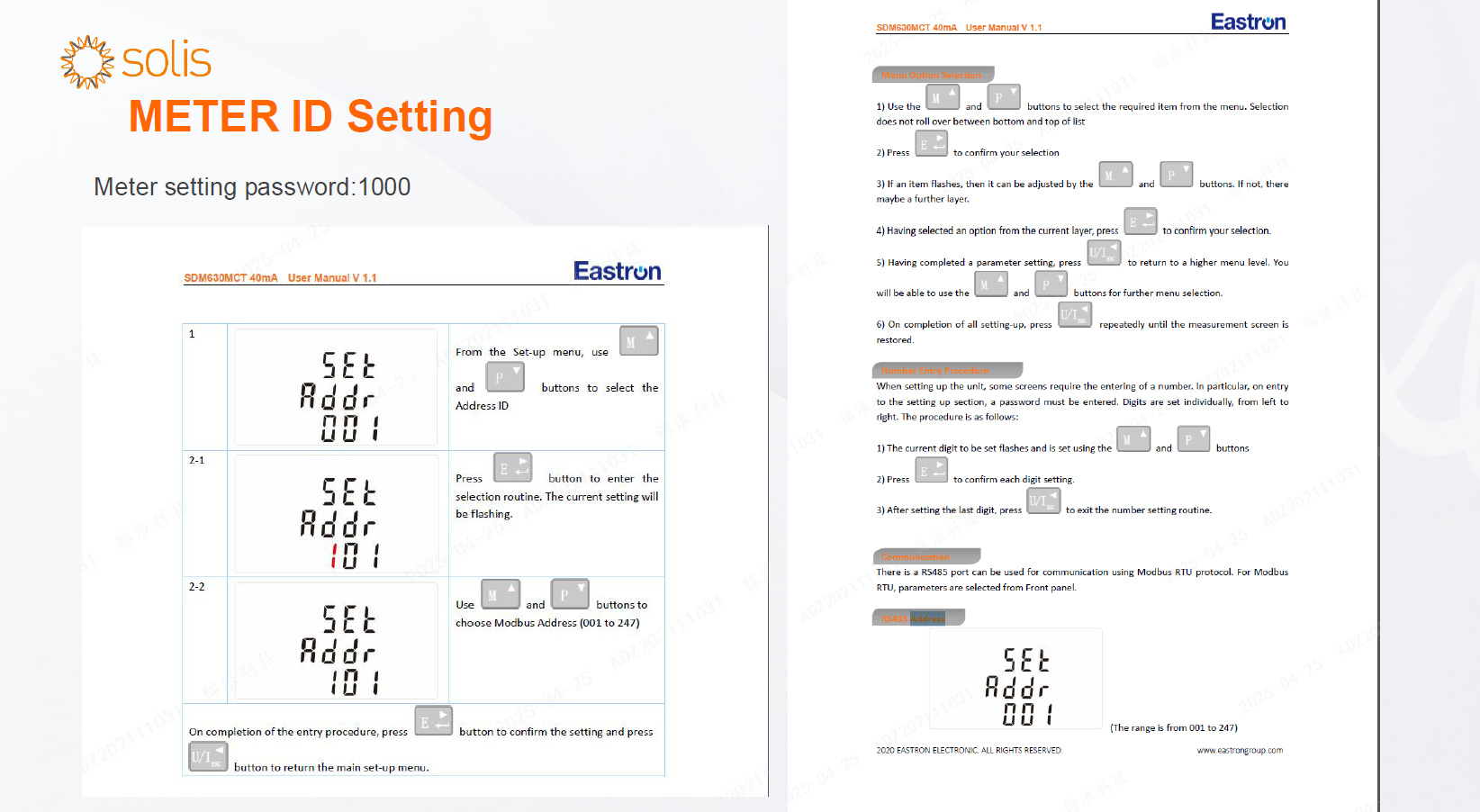

3. Verification des ID/Mots de passe: Utiliser le mot de passe de configuration du compteur : 1000 pour confirmer les ID des compteurs (001, 002).

Bonnes pratiques de conception et de mise en service

• Correspondance des puissances : S’assurer que la puissance AC de l’onduleur photovoltaïque est inférieure ou égale à la puissance AC nominale de l’onduleur hybride S6 lors de l’utilisation du Smart Port. Cela garantit la sélectivité des protections et une marge de fonctionnement pour la logique des relais.
• Conformité aux codes réseau :  En mode hors réseau avec un onduleur photovoltaïque tiers, configurer le code réseau approprié et vérifier la prise en charge des fonctions OFLS/UFLR afin de permettre la limitation de production par variation de fréquence.
• tratégie de limitation d’injection : Dans les cas d’injection nulle ou de limites strictes, utiliser soit le Max Export Control (topologie Smart Port), soit la surveillance double compteur (topologie côté réseau) afin de maintenir l’exportation dans les seuils autorisés par le gestionnaire de réseau.
• Mise à jour du firmware :  Mettre à jour l’onduleur hybride S6 (et l’onduleur PV si applicable) vers la dernière version du firmware avant de tester les limites d’injection ou les transitions en mode îloté.
• Tests de validation :
  • Mode réseau : simuler une forte production PV pour vérifier le plafonnement de l’injection et le comportement du relais Smart Port.
  • Mode hors réseau : lorsque le SOC ≥ 85 %, vérifier que l’augmentation de fréquence réduit la production PV comme attendu.

Questions Fréquentes

Q1 : Peut-on coupler en AC n’importe quel onduleur PV monophasé au S6 hybride triphasé ?
R : Non. Seuls les onduleurs photovoltaïques triphasés raccordés au réseau sont compatibles pour le couplage AC via le Smart Port avec l’onduleur hybride S6 triphasé.

Q2 : Comment le S6 limite-t-il l’injection s’il ne peut pas contrôler directement un onduleur PV tiers ?
R : Il faut activer Max Export Control (basé sur la puissance d’exportation et le SOC). Si l’injection mesurée dépasse la limite définie pendant la durée configurée (référence : 100 W / 30 s), le S6 ouvre le relais du Smart Port afin de stopper la contribution de l’onduleur AC-couplé.

Q3 : Qu’est-ce qui garantit un fonctionnement sûr en mode hors réseau avec un onduleur PV tiers ?
R : L’onduleur tiers doit prendre en charge la réponse fréquence-puissance (OFLS/UFLR) selon son code réseau, permettant au S6 de réguler la production PV en ajustant la fréquence du système, par exemple en réduisant la production lorsque le SOC ≥ 85 %.

Q4 : Le S6 peut-il surveiller la production PV d’un onduleur raccordé côté réseau ?
R : Oui — en utilisant deux compteurs intelligents (réseau = ID 001, onduleur PV = ID 002) et en configurant Meter/CT Installation Location : Grid + PV Inverter, afin d’obtenir une visibilité complète des flux d’énergie.

Résumé

Que vous utilisiez une connexion via le Smart Port pour un couplage AC direct ou une configuration côté réseau avec double comptage, l’onduleur hybride triphasé Solis S6 offre une solution robuste pour ajouter du stockage par batterie, appliquer des limites d’injection et activer une alimentation de secours—sans modifier la partie DC de l’installation photovoltaïque.

Suivez les étapes de configuration propres à chaque topologie, maintenez le firmware à jour et vérifiez les comportements d’injection et de régulation de fréquence afin de garantir une installation conforme et fiable.
