Pour les installations en réseau DELTA 3 x 220V avec un onduleur monophasé hybride type :
RHI(3-6)K
S5-EH1P(3-6)K-L
Câblage du compteur/meter:

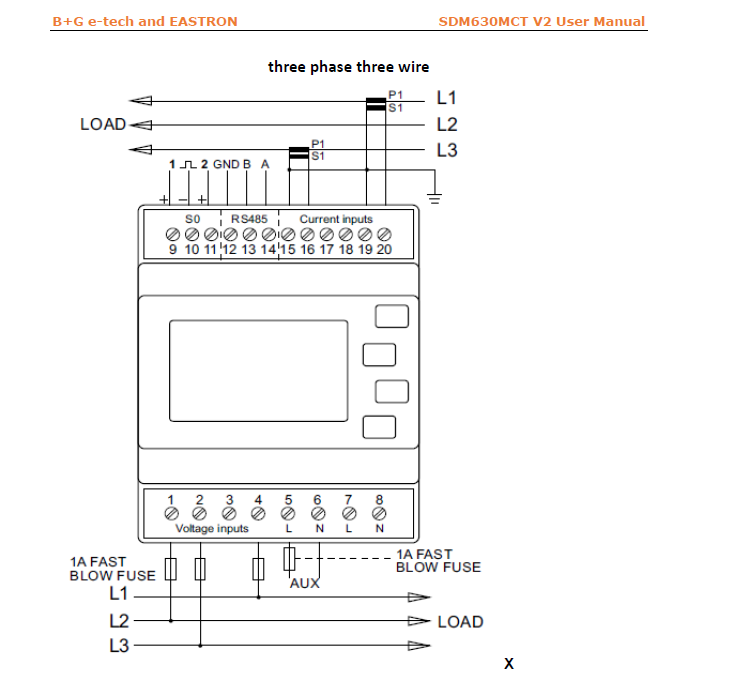

Solis recommande l'utilisation d'un compteur EASTRON SDM 630 MCT avec le câblage suivant :
Configuration du compteur:
Il est également important de paramétrer le compteur pour fonctionner en réseau DELTA
Pour entrer en mode de configuration, appuyer sur le bouton
pendant 3 secondes, jusqu’à ce que l’écran du mot de passe apparaisse.

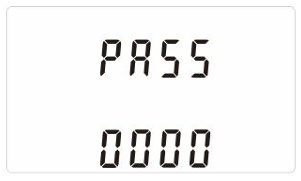

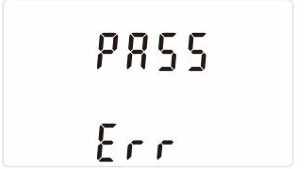

La configuration est protégée par un mot de passe, vous devez donc saisir le bon mot de passe (par défaut 1000) avant de procéder au traitement. Si un mot de passe incorrect est saisi, l’affichage affiche : PASS Erreur
Pour quitter le mode de configuration, appuyez sur
à plusieurs reprises jusqu’à ce que l’écran de mesure soit restauré.

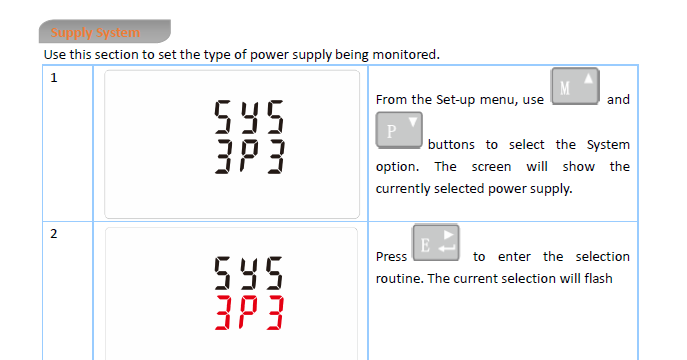

Vous pouvez ensuite recherchez le menu SYS et y configuré la selection suivante :
Configuration de l'onduleur:

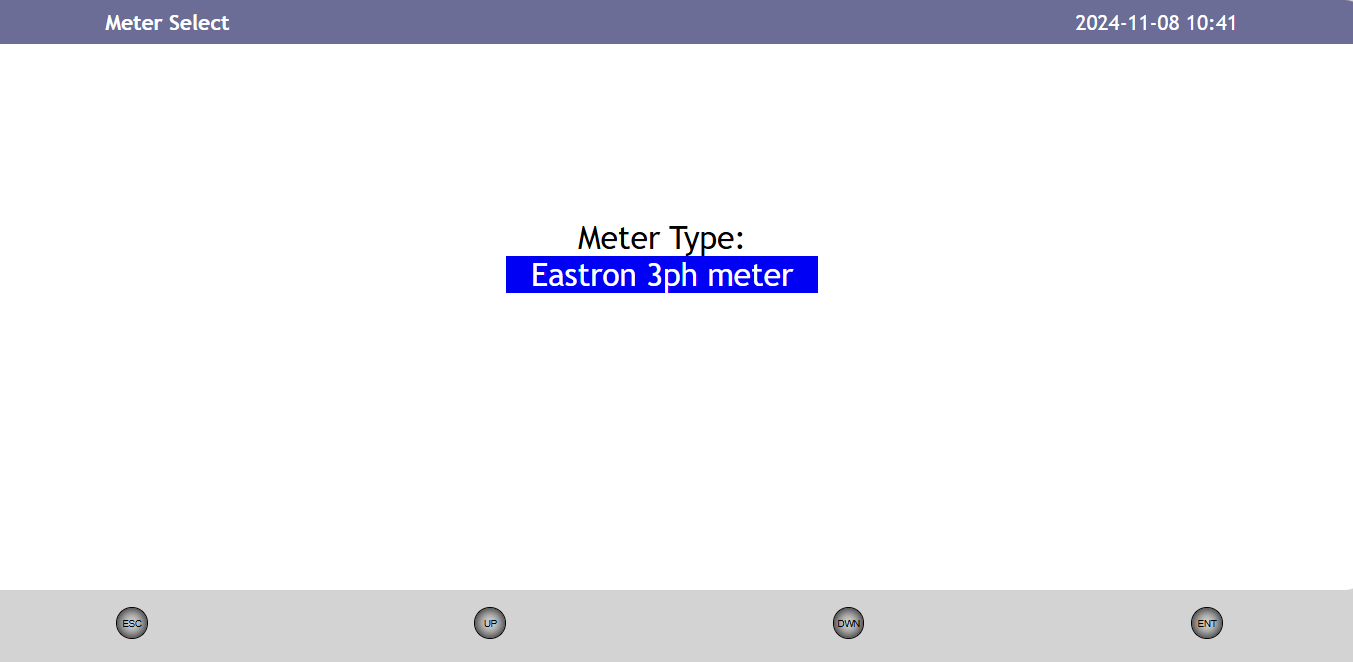

Dans l'onduleur, il faudra selectionner le compteur Eastron 3Ph meter.
(Advanced settings>>Storage Energy Set>>Meter Select)
