Série S6 Hybrid – Application SolisCloud

Guide de connexion Bluetooth locale










Introduction



Bienvenue dans l'application SolisCloud, votre passerelle vers la surveillance et le contrôle transparents de votre onduleur. Ce document d'aide est conçu pour vous guider à travers la vue de l'application lorsque vous vous connectez localement à votre onduleur via Bluetooth. En suivant les étapes décrites ci-dessous, vous aurez accès à des paramètres rapides et à une gamme complète de paramètres standard, ce qui vous permettra de prendre le contrôle de votre système de gestion de l'énergie.









Table des matières











Conditions préalables



Pour établir une connexion à votre onduleur, assurez-vous que l'application « SolisCloud » est installée sur votre téléphone. Si vous n'avez pas encore l'application, veuillez utiliser les codes suivants pour l'installer.







Application de surveillance SolisCloud ( Android )

Un qr code sur fond blanc

Description générée automatiquement




Application de surveillance SolisCloud ( IOS )

Un qr code sur fond blanc

Description générée automatiquement









Connexion à votre onduleur (première connexion pour les installateurs)



Pour établir une connexion locale, assurez-vous que le Bluetooth de votre appareil est activé.

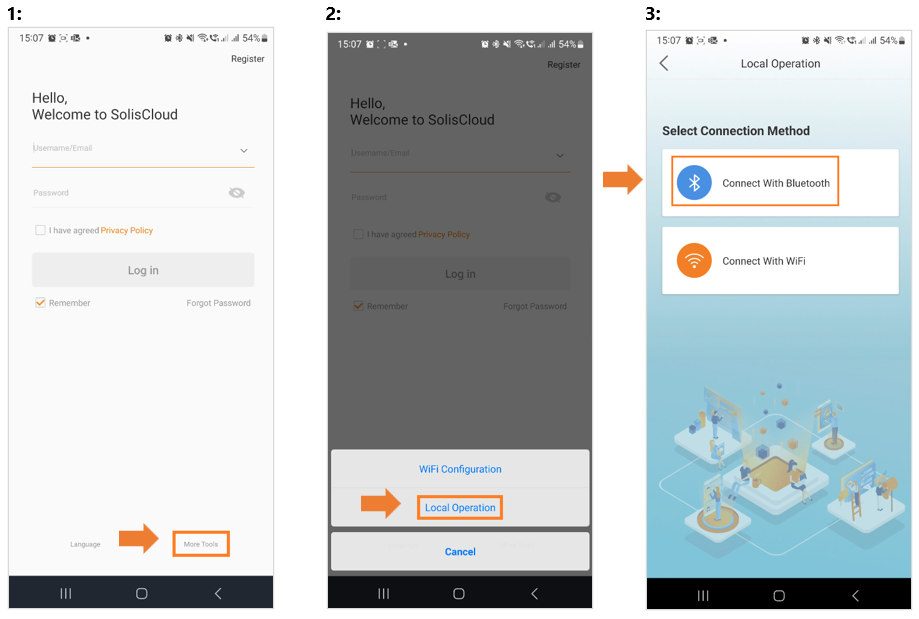

Ouvrez l'application SolisCloud et NE VOUS CONNECTEZ PAS



1 : Accédez au bouton « Plus d'outils » en bas à droite.

2 : Cliquez sur « Fonctionnement local ».

3 : Sélectionnez le bouton « Se connecter avec Bluetooth ».



Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.

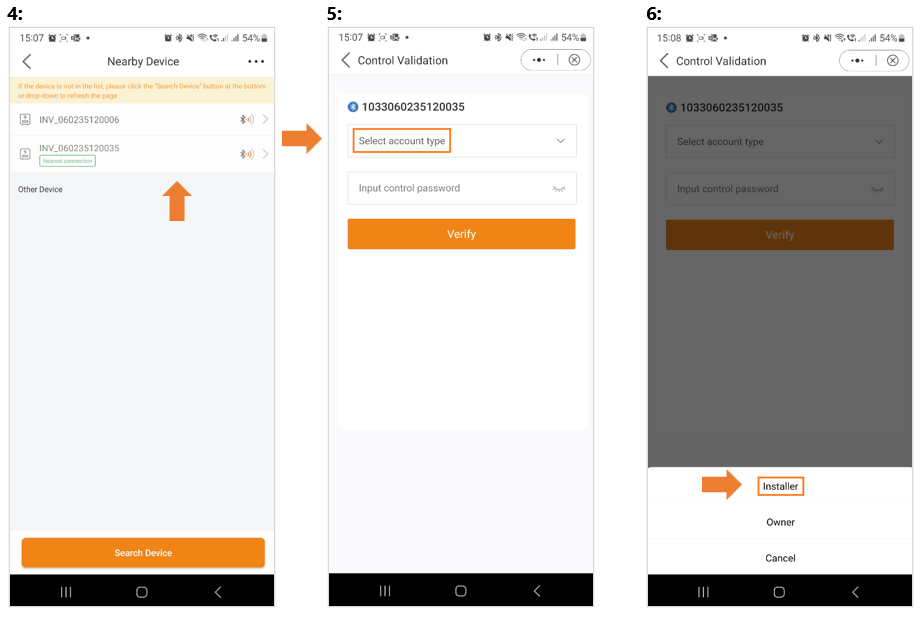

4 : Votre appareil doit apparaître dans la section « Appareils à proximité ». Cliquez sur votre appareil et vérifiez le numéro de série.

5 : Cliquez sur « Sélectionner le type de compte ».

6 : Choisissez l'option « Installateur ».



Interface utilisateur graphique, Application, PowerPoint

Le contenu généré par l'IA peut être incorrect.

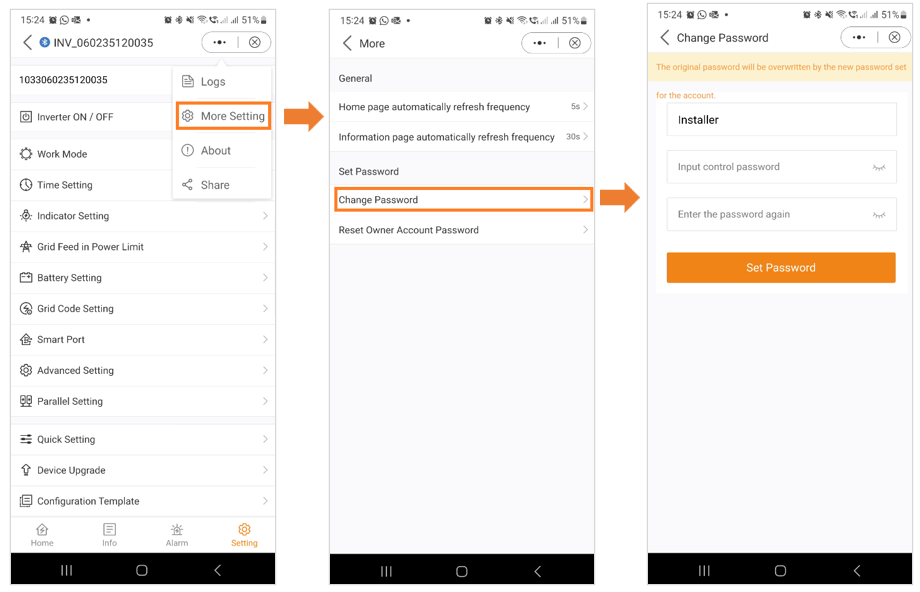

7 : Lors de votre premier accès à l'onduleur, il vous sera demandé de définir un mot de passe. Veuillez suivre l'écran

instructions. Une fois le mot de passe défini, appuyez sur « Définir le mot de passe ».



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.



Après avoir enregistré le mot de passe, vous serez maintenant connecté à votre onduleur.

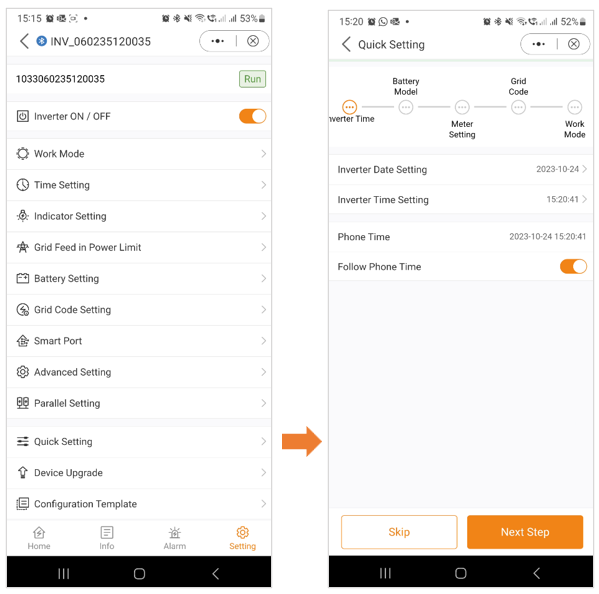

 Vue d'ensemble des paramètres rapides



Les paramètres rapides apparaîtront sur votre écran.

Ce sont les 5 paramètres de base qui doivent être configurés pour que l'onduleur fonctionne correctement.

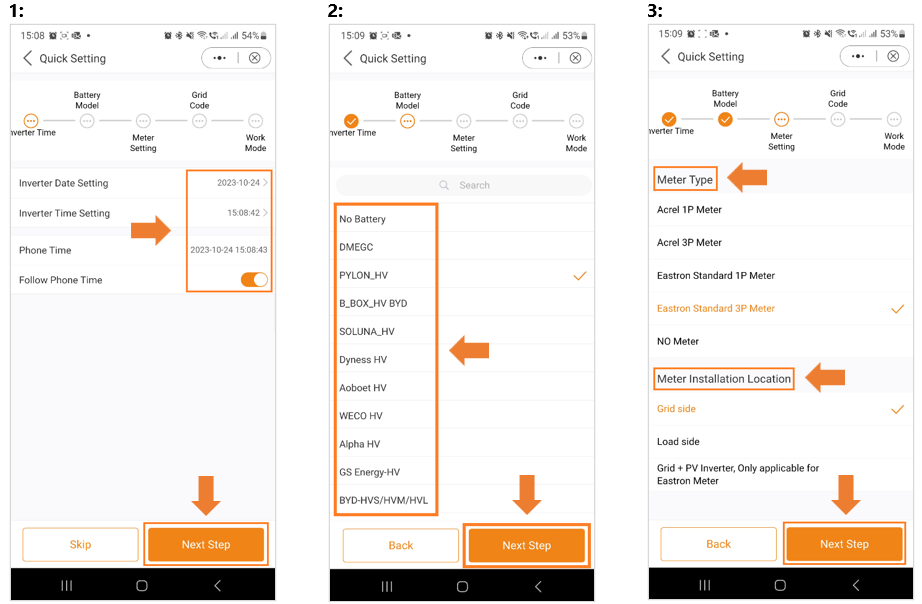

1 : Commencez par régler l'heure correcte de l'onduleur, ou suivez simplement l'heure du téléphone et appuyez sur « Étape suivante ».

2 : Une fois l'heure réglée, choisissez le bon modèle de batterie. Remarque : Si vous n'avez pas de batterie connectée, veuillez sélectionner « Non

Batterie. Cliquez sur « Étape suivante ».

3 : Dans la troisième étape, choisissez le bon compteur et son emplacement. Reportez-vous aux instructions de votre modèle pour un compteur précis

placement.




Remarque : Si vous n'avez pas de compteur connecté, veuillez sélectionner « Aucun compteur ». Cliquez sur « Étape suivante ».



Interface utilisateur graphique, Application, PowerPoint

Le contenu généré par l'IA peut être incorrect.

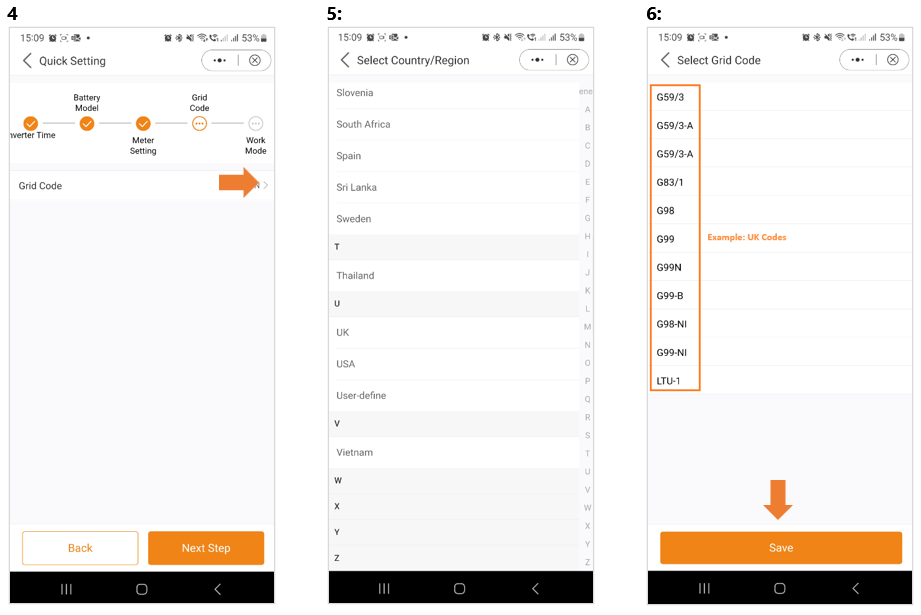

4 : À l'étape suivante, choisissez le code de grille correct pour votre région.

5 : Les codes de grille sont triés par noms de pays.

6 : Une fois que vous avez sélectionné votre pays, différents codes s'affichent. Veuillez choisir le bon et cliquer sur « Enregistrer ».

Si vous n'êtes pas sûr de la norme de réseau à utiliser, contactez votre fournisseur d'énergie local pour plus de détails.



Interface utilisateur graphique, Application, PowerPoint

Le contenu généré par l'IA peut être incorrect.

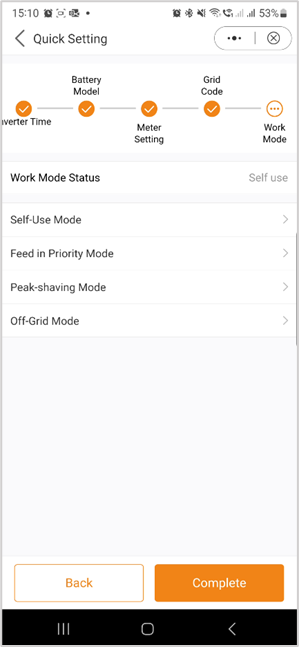

7 : Dans la dernière étape des paramètres rapides, choisissez le mode que vous souhaitez appliquer. Quatre modes différents sont disponibles :



  • Mode d'auto-utilisation
  • Mode d'alimentation prioritaire
  • Mode d'écrêtage des pointes
  • Mode hors réseau




 7:

Interface utilisateur graphique, texte, application, e-mail

Le contenu généré par l'IA peut être incorrect.











Mode d'auto-utilisation



Le mode d'auto-utilisation est conçu pour optimiser la consommation d'énergie solaire dans un cadre résidentiel.

Dans ce mode, le système privilégie l'alimentation de la maison en énergie photovoltaïque (PV) produite. Tout surplus d'énergie qui n'est pas immédiatement nécessaire au ménage est stocké intelligemment dans des batteries connectées. Ce n'est qu'une fois les batteries complètement chargées que l'énergie excédentaire est réinjectée dans le réseau.

En l'absence d'un système de batterie, l'énergie excédentaire restante peut être exportée de manière transparente vers le réseau public, à condition que le système soit configuré en conséquence. La plupart des habitants de la région européenne voudront utiliser ce mode plutôt que les autres.

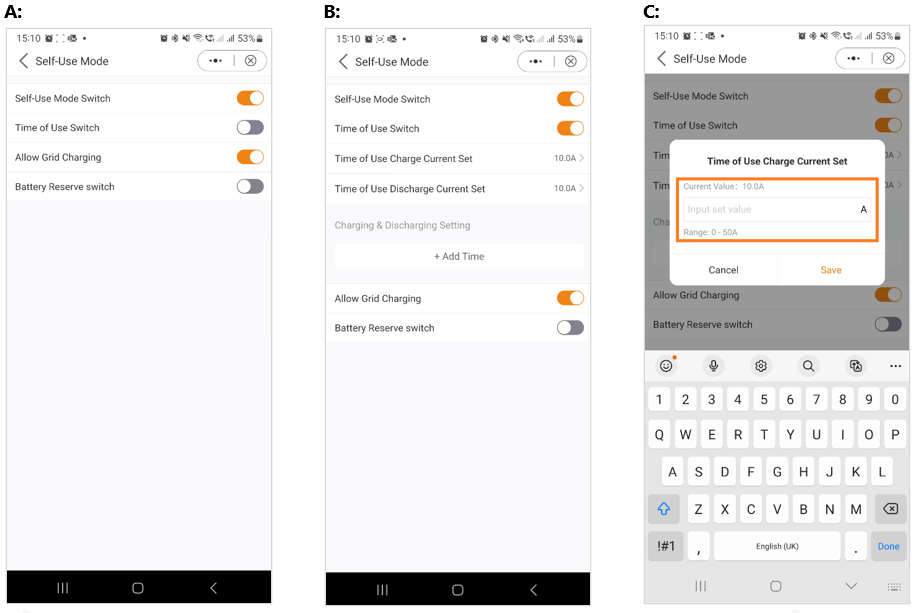

R : Le mode d'auto-utilisation est activé sans qu'aucune heure spécifique ne soit définie pour la charge/décharge de la batterie, et la réserve de la batterie est

non allumé.

Remarque : Solis recommande d'activer l'option « Autoriser la recharge à partir du réseau ». Une fois que la batterie atteint la charge de force

SOC, il utilisera le réseau pour charger la batterie, empêchant ainsi une décharge profonde.

B : L'activation du « commutateur d'heure d'utilisation » offrira aux clients plusieurs options pour définir les heures de charge/décharge et

courant.

C : Réglage du courant de charge ou de décharge dans la plage de 0 à 50 A.







Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.

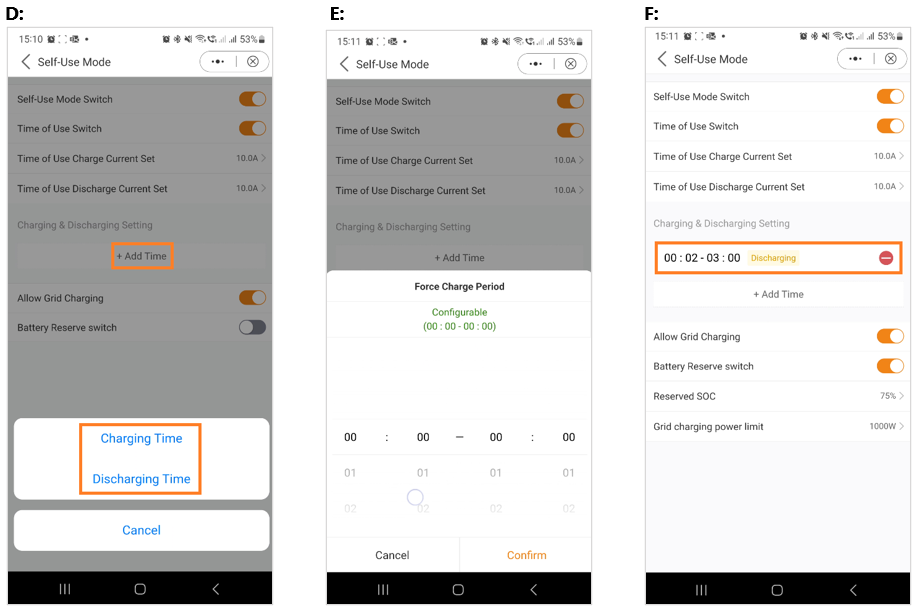

D : Si vous souhaitez définir une valeur de charge ou de décharge spécifique sur votre onduleur, veuillez d'abord appuyer sur « Ajouter du temps », puis sur

choisissez en conséquence - Temps de charge ou de décharge.

E : À l'étape suivante, veuillez choisir la plage horaire réelle pour la charge de force ou la décharge.

F : Une fois la période de charge Charge/Force définie, vous verrez les détails à l'écran.



Interface utilisateur graphique, texte, application, chat ou message texte

Le contenu généré par l'IA peut être incorrect.

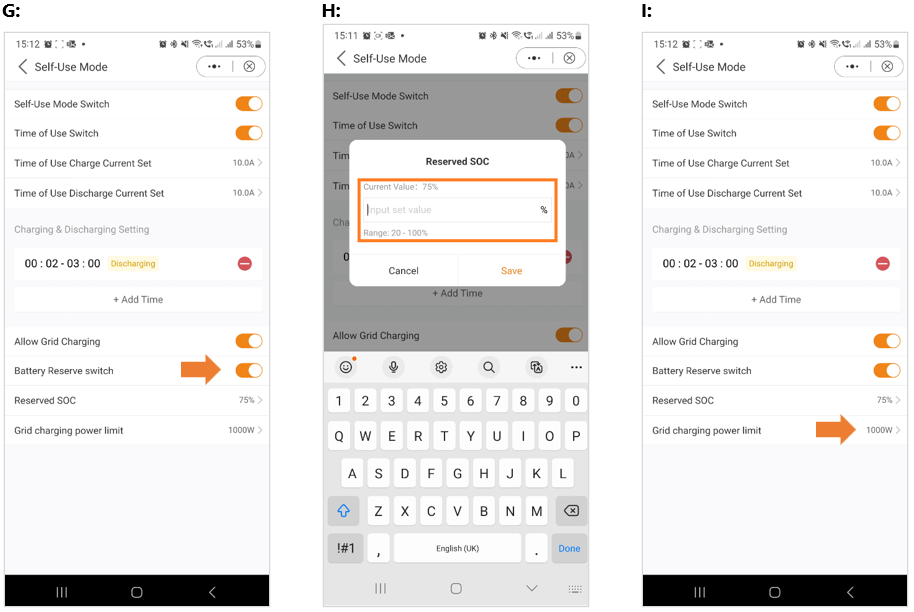

G : Le mode d'auto-utilisation vous offre la possibilité de définir une valeur de réserve de batterie. Veuillez basculer l'interrupteur pour activer le

Mode de réserve de batterie.

H : Vous pouvez définir une plage entre 20 % et 100 % du SOC de la batterie. L'onduleur s'efforcera de maintenir la batterie à l'état

niveau défini choisi.

I : Enfin, vous avez la possibilité d'établir une limite de puissance qui peut être tracée du côté du réseau.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.







Ceci complète le guide pour le mode d'auto-utilisation. Comme mentionné précédemment, le mode d'auto-utilisation est probablement le paramètre que vous souhaitez pour votre onduleur.

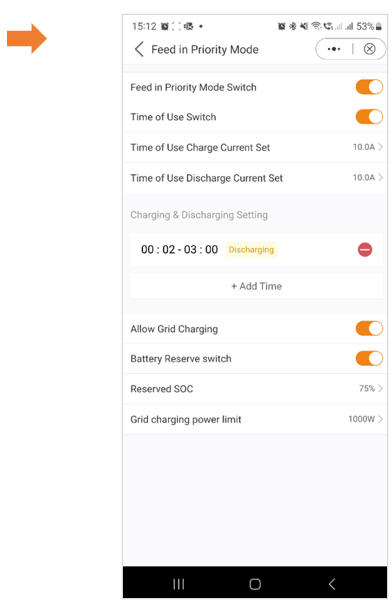

Alimentation en mode prioritaire



Présentation de la deuxième option de mode offerte par Solis Inverters. L'activation de ce mode indique au système de donner la priorité à la vente d'électricité au réseau. Par conséquent, la batterie restera inactive, ni en charge ni en décharge, à moins que la charge temporelle ne soit activée et correctement configurée. Le mode Feed-In Priority est particulièrement bien adapté aux personnes disposant d'installations photovoltaïques expansives par rapport à leur consommation d'énergie et à la capacité de leur batterie. L'objectif principal de ce mode est de maximiser l'énergie vendue au réseau, en utilisant la batterie uniquement pendant de brefs intervalles ou en cas de panne de courant du réseau.



 Le mode de priorité à l'alimentation présente une ressemblance frappante avec le mode d'auto-utilisation lorsqu'il est observé via l'application.

Les deux modes offrent la possibilité de définir des temps de charge et de décharge spécifiques, ainsi que la possibilité de régler le courant de charge et de décharge. De plus, les utilisateurs peuvent établir un état de charge (SOC) de réserve de batterie désigné, et il est possible de limiter l'énergie consommée du côté du réseau dans les deux modes.







Interface utilisateur graphique, application, équipes

Le contenu généré par l'IA peut être incorrect.









Mode d'écrêtage des pointes



L'écrêtement des pointes est une stratégie utilisée par les ménages qui dépassent les limites d'énergie fixées par les services publics. Il s'agit d'utiliser l'électricité autoproduite lors des pics de consommation pour compenser les nouveaux tarifs. L'onduleur hybride Solis, idéal pour les zones où la puissance de pointe est limitée, est associé à un système photovoltaïque (PV) et à un stockage d'énergie. Cela permet aux utilisateurs de s'appuyer sur l'électricité verte, de gagner en indépendance et de réduire les coûts d'électricité.

Tout au long de la journée, l'énergie excédentaire générée par le photovoltaïque est utilisée localement, chargeant la batterie. L'énergie excédentaire peut être vendue au réseau. La nuit, les batteries alimentent les besoins des ménages. En cas d'interruption du réseau, le système fonctionne de manière autonome pour une alimentation résidentielle continue.

L'onduleur de stockage d'énergie Solis S6 prend en charge l'écrêtage des pointes en mode « auto-utilisation », permettant aux utilisateurs de définir la puissance maximale du réseau pour les charges, complétée de manière transparente par des panneaux photovoltaïques ou des batteries.

Remarque : Le mode d'écrêtement des pointes ne peut être utilisé qu'avec des piles au lithium.

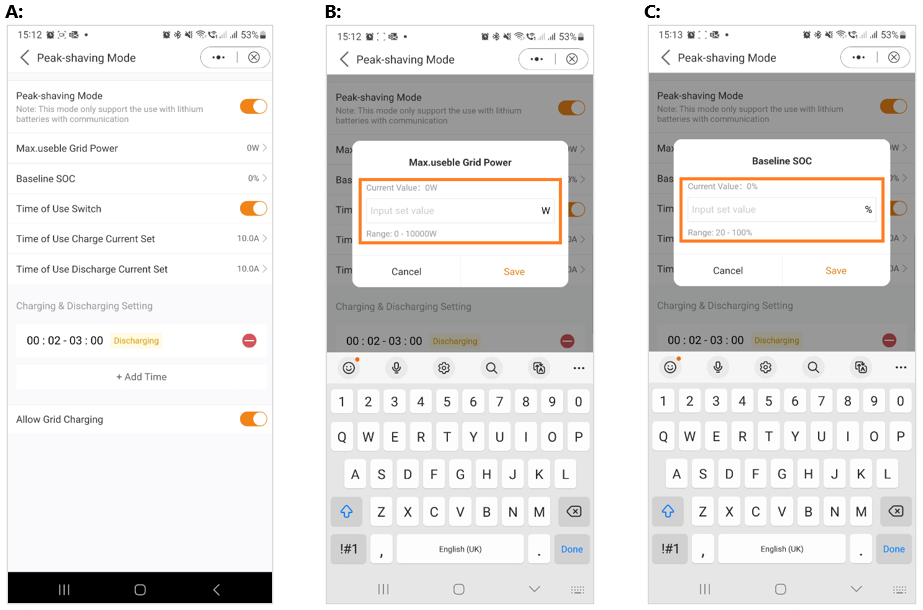

A : Vue de l'application du mode d'érasage de pointe

B : Définissez la puissance maximale utilisable tirée du réseau.

C : Définition d'un état de charge de base (SOC) pour la batterie.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.



Comme le montrent les captures d'écran, vous avez la possibilité de configurer le courant de charge/décharge et de définir les temps de charge lors de l'activation du « Commutateur de temps d'utilisation ».

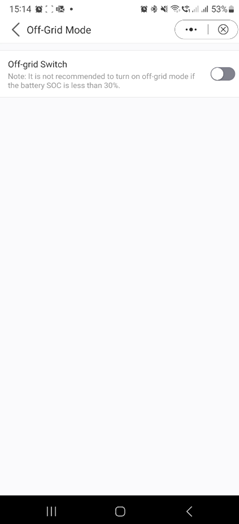

Mode hors réseau



Ce mode est exclusivement conçu pour les personnes qui installent l'onduleur dans une configuration hors réseau. Plus précisément, aucun câble ne doit être connecté aux bornes « AC Grid » de l'onduleur ; ils devraient plutôt être dirigés uniquement vers les « terminaux de secours CA ». Dans cet état de fonctionnement, l'onduleur fournira de l'énergie aux charges de secours en utilisant de l'énergie provenant à la fois du système photovoltaïque et de la batterie, en fonction de leur disponibilité.





Un fond blanc avec des points noirs

Description générée automatiquement











Après avoir sélectionné et configuré votre mode préféré, la configuration rapide de l'appareil est terminée.

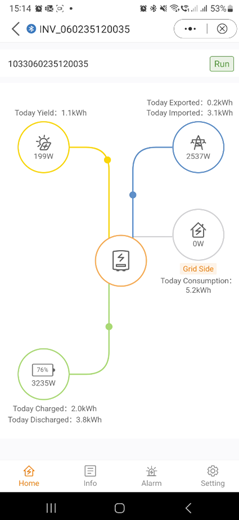

Sur l'application, vous devriez maintenant observer une représentation graphique illustrant le flux d'énergie au sein du système d'onduleur.



Ce graphique affiche généralement la puissance photovoltaïque actuelle, l'entrée du réseau, les charges et l'état de la batterie.

Dans l'exemple fourni, aucune charge n'est connectée, donc le graphique apparaîtra en gris.







Une capture d'écran d'un téléphone portable

Description générée automatiquement












 Écran d'informations sur l'application

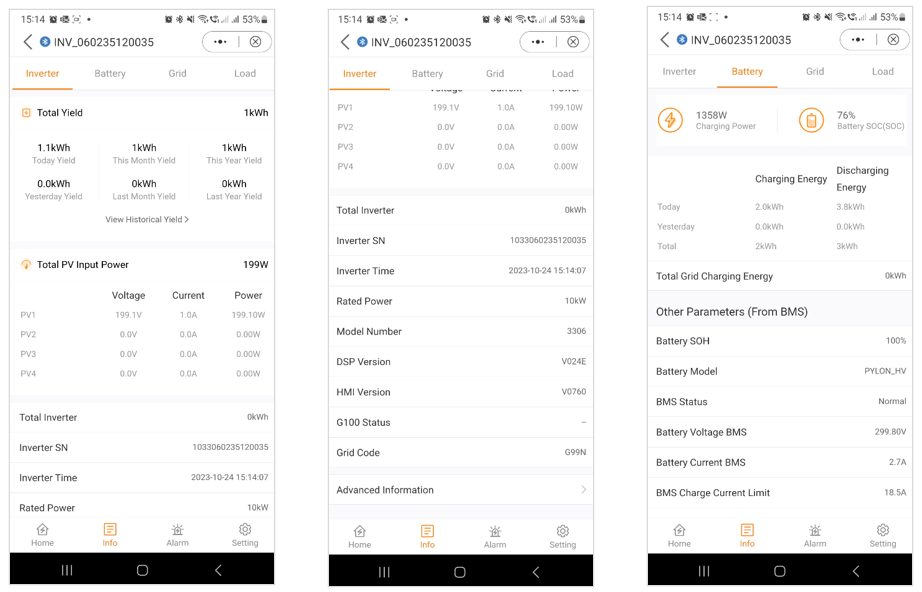

Sur l'écran d'informations de l'application, vous avez un accès facile aux données en temps réel sur l'onduleur, la batterie, le réseau et les détails côté charge.





Informations sur l'onduleur Informations sur l'onduleur Informations sur la batterie



Section supérieure : Section inférieure : Section supérieure :



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.

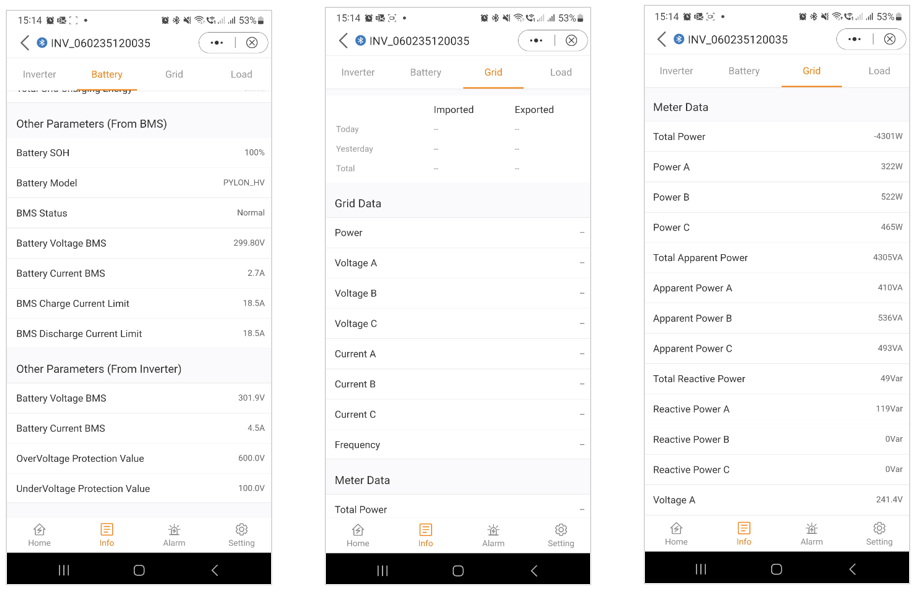

Informations sur la batterie Informations sur le réseau Informations sur le réseau



Section inférieure : Section supérieure : Section centrale :



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.

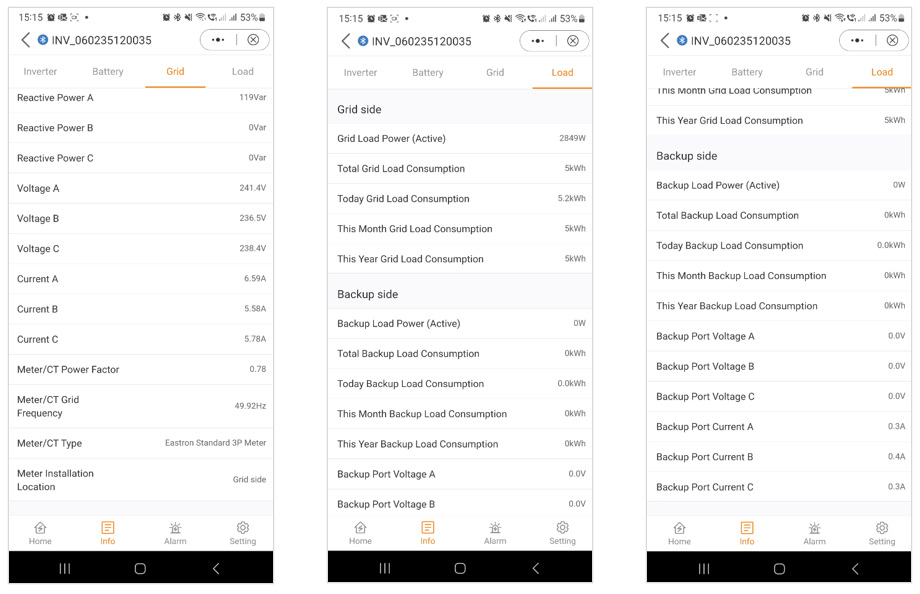

   Informations sur le réseau Informations sur la charge Informations sur la charge



Section inférieure : Section supérieure : Section inférieure :



Interface utilisateur graphique, texte, application, e-mail

Le contenu généré par l'IA peut être incorrect.












Messages d'alarme de l'application

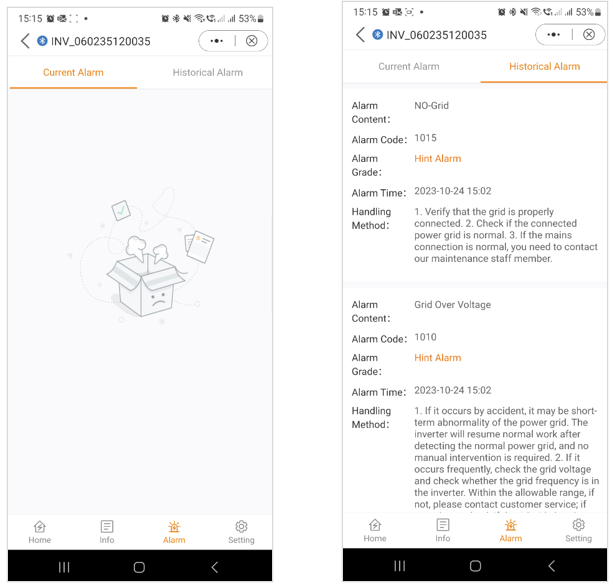

Dans la section Messages d'alarme, les alarmes actuelles et historiques sont accessibles. Les utilisateurs peuvent consulter les détails de chaque message d'alarme pour obtenir plus de détails et d'informations sur l'état du système et les problèmes passés qui ont pu se produire. Cette fonctionnalité permet aux utilisateurs de suivre et de résoudre les alarmes ou les problèmes qui ont pu survenir pendant le fonctionnement du système d'onduleur.



Messages d'alarme actuels Messages d'alarme historiques



Interface utilisateur graphique, texte, application, mot

Le contenu généré par l'IA peut être incorrect.











Paramètres



Dans la section suivante, nous vous fournirons un aperçu des paramètres de l'onduleur accessibles via l'application. Ces paramètres offrent un éventail de possibilités, allant des fonctions de base telles que l'allumage/l'extinction de l'onduleur, le réglage des paramètres de la batterie, à des options plus avancées comme la mise à niveau de votre appareil. Nous vous recommandons d'explorer chacune des sections suivantes pour une compréhension détaillée des fonctionnalités disponibles.

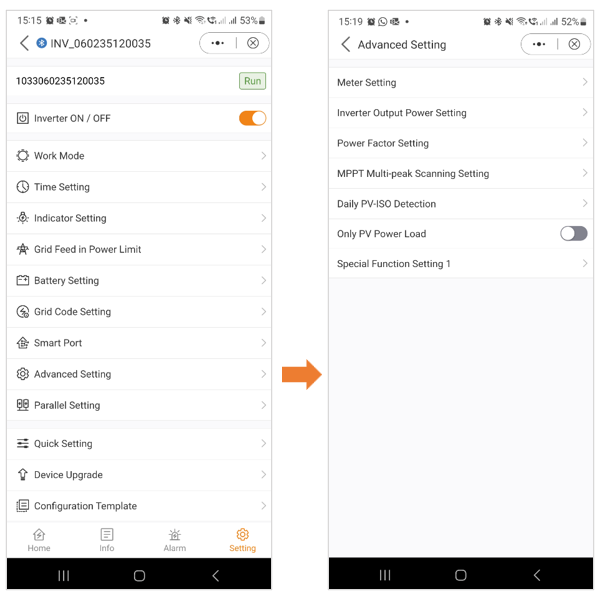

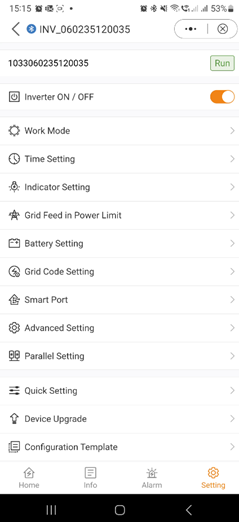

Vue d'ensemble des paramètres



Une capture d'écran d'un téléphone

Description générée automatiquement








Paramètres

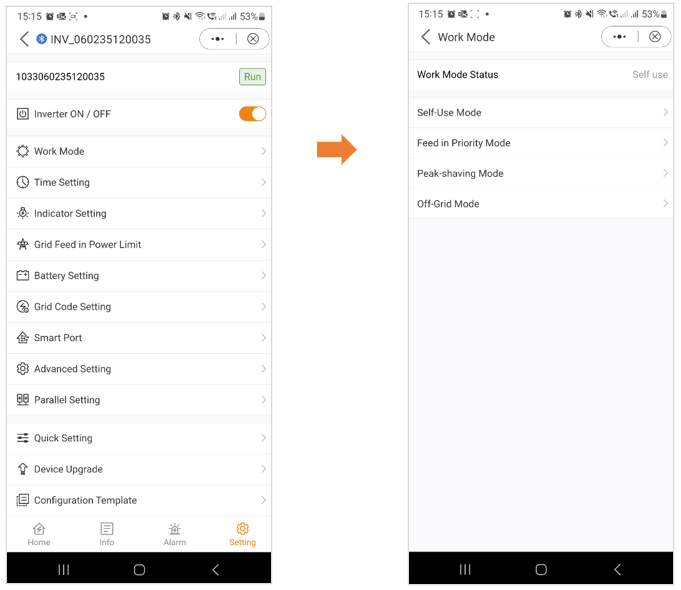

Modes de fonctionnement



 Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.



Remarque : Pour une compréhension complète des différents modes de fonctionnement, veuillez vous référer à la section précédente (Configuration rapide), où nous avons déjà fourni des explications détaillées pour chaque mode.









 Paramètres

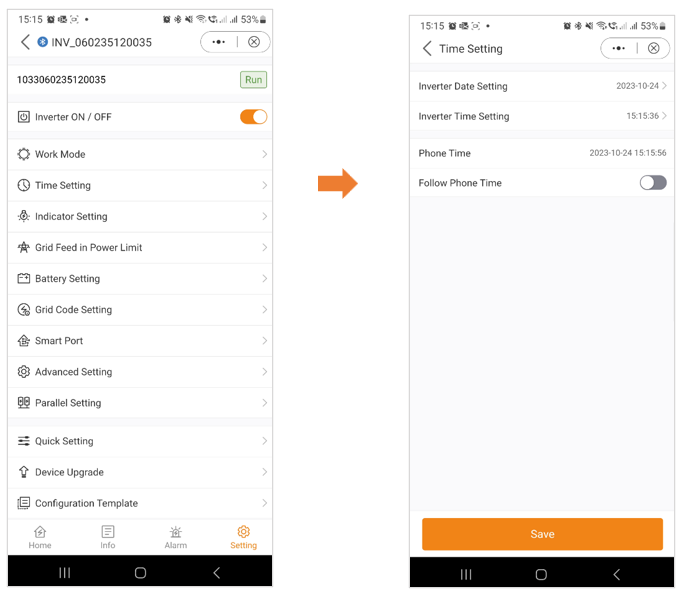

Réglage de l'heure



Il est crucial de s'assurer que l'heure est correcte sur l'onduleur pour son bon fonctionnement. Cela garantit un chronométrage et une synchronisation précis, ce qui permet à l'appareil de fonctionner comme prévu.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.













Paramètres



Réglage de l'indicateur

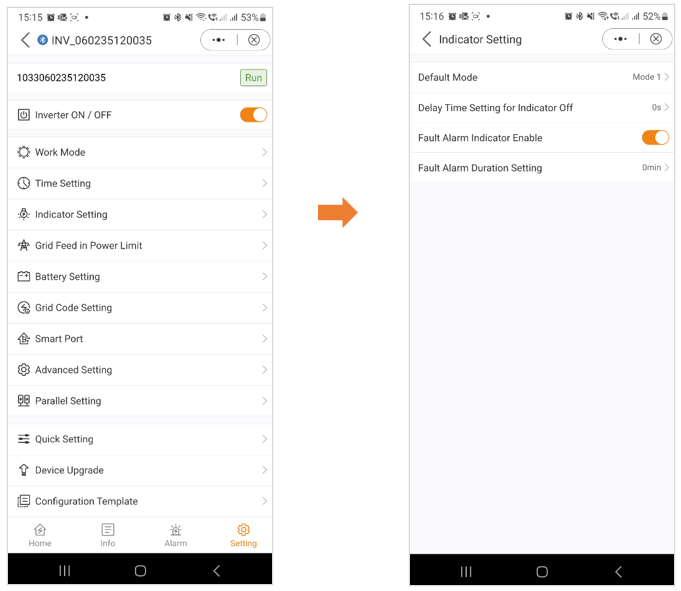

Le mode indicateur sur les onduleurs offre aux utilisateurs la possibilité de personnaliser l'affichage du panneau avant en fonction de leurs préférences. Cette fonctionnalité permet une présentation personnalisée des indicateurs clés, tels que la puissance de sortie, l'état de la batterie et les alertes système. En offrant une flexibilité dans le retour visuel, le mode indicateur améliore le confort de l'utilisateur, favorisant une expérience de surveillance plus personnalisée et plus efficace.



Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.










Paramètres

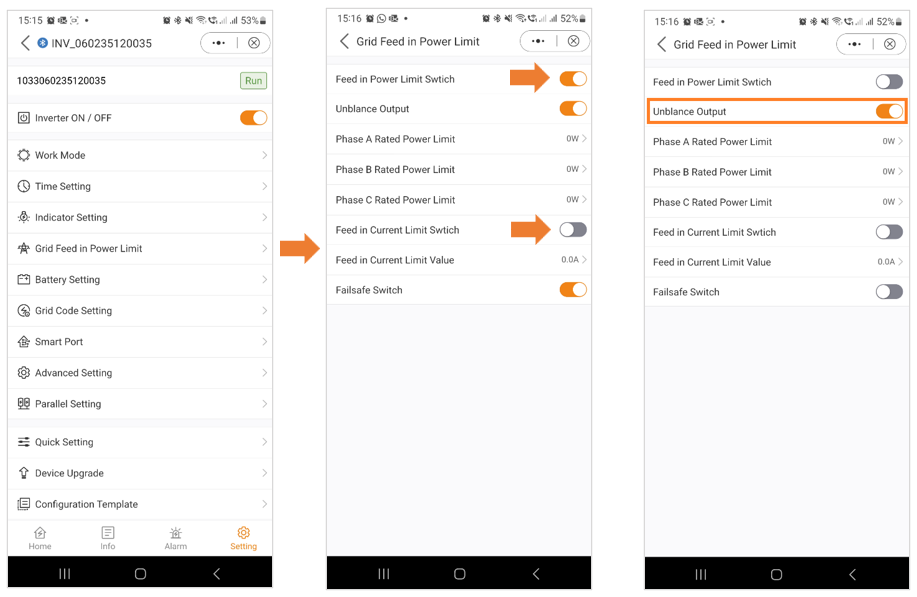

Limite de puissance d'alimentation du réseau - Fonction EPM



Pour limiter l'exportation de puissance à partir de l'onduleur, les clients peuvent utiliser la fonction interne EPM (Export Power Limit). Grâce à l'application, les utilisateurs ont la possibilité d'ajuster facilement divers paramètres, ce qui leur permet de contrôler la quantité d'énergie exportée vers le réseau. Cette fonctionnalité offre aux utilisateurs un moyen pratique de gérer et de limiter leur exportation d'énergie en fonction de leurs préférences et de leurs besoins.



Vue Paramètres généraux Alimentation du réseau dans la vue Limite de puissance : Déséquilibrée Sortie :

Vous avez la possibilité de limiter le Si cette option est définie sur « On », il injectera

alimentation en puissance ou en courant.               puissance à une seule phase. S'il est défini sur

« Off », il égalisera sur les trois

Phases. (Alimentation électrique uniquement)

Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.

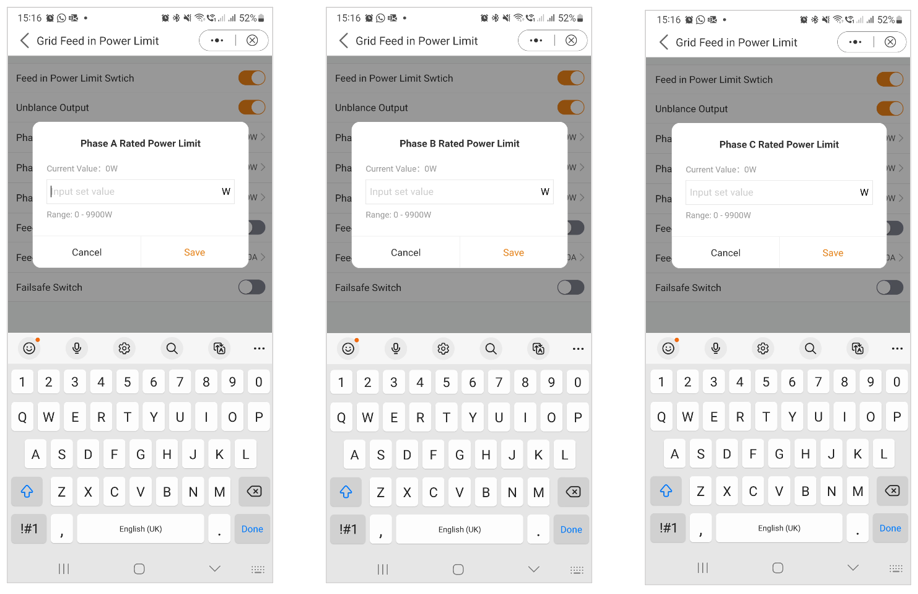

Une fois que vous avez activé l'interrupteur de fin de course Feed In, vous avez la possibilité de définir individuellement la limite de puissance pour chaque phase.



Phase A : Phase B : Phase C :



Application

Le contenu généré par l'IA peut être incorrect.

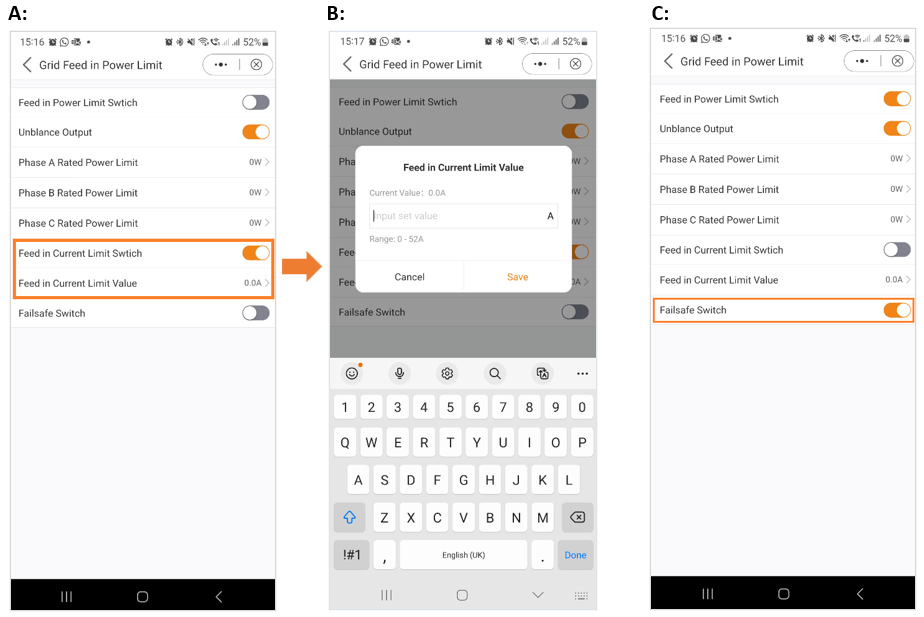

A & B : En plus de limiter la puissance, vous avez également la possibilité de limiter uniquement le courant.

C : Lorsque ce paramètre est activé, l'onduleur interrompt la production d'énergie s'il perd la communication avec l'extérieur

mètre. Dans de tels cas, un code d'alarme s'affichera à l'écran, et si un enregistreur est installé, l'information

être connecté sur SolisCloud. L'activation de la sécurité intégrée garantit qu'aucune énergie n'est exportée vers le réseau, ce qui permet

couche de contrôle et de sécurité en cas d'interruptions de communication.



Interface utilisateur graphique, texte, application, chat ou message texte

Le contenu généré par l'IA peut être incorrect.











Paramètres

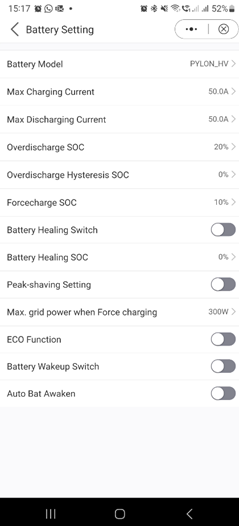

Paramètres de la batterie



La section batterie de l'application offre de nombreuses options pour personnaliser l'interaction entre l'onduleur et la batterie. Ici, nous fournissons des explications sur les fonctions et les caractéristiques disponibles dans cette section, permettant aux utilisateurs d'adapter le comportement de l'onduleur à leurs préférences et exigences spécifiques.







­ Une capture d'écran d'un téléphone

Description générée automatiquement






Modèle de batterie : Veuillez sélectionner le bon modèle de batterie. Si vous n'avez pas de batterie, choisissez « Pas de batterie » pour assurer une configuration précise.



Courant de charge/décharge maximum : Choisissez le courant de charge/décharge maximum que vous souhaitez. Cette sélection vous permet de personnaliser les paramètres de charge et de décharge en fonction de vos préférences et de vos besoins.



SOC de décharge excessive : Le SOC (State of Charge) de décharge excessive est le niveau de charge minimum de la batterie auquel l'onduleur se déchargera. Il agit comme une protection pour empêcher la batterie de se décharger au-delà de ce seuil spécifié, assurant ainsi sa longévité et sa santé.



SOC d'hystérésis de décharge excessive : Le SOC d'hystérésis de décharge excessive est conçu pour éviter que le SOC de la batterie ne passe à une valeur supérieure à la SOC de décharge réelle conduisant à une décharge de la batterie bien que la batterie soit dans un état de décharge excessive. Lorsque le client active cette fonction, la batterie forcera la charge à Surcharge SOC + Hystérésis Surcharge SOC.



SOC Forcecharge : Le SOC Forcecharge pour la batterie est l'état de charge minimum (SOC) auquel l'onduleur lance la charge de la batterie à partir du réseau. Il spécifie le seuil en dessous duquel l'onduleur s'engage activement dans la recharge de la batterie pour maintenir des performances optimales.




Réglage d'écrêtement des pointes : Si l'interrupteur est activé, la puissance de charge de force sera ajustée dynamiquement.

Exemple de réglage d'écrêtement de pointe :



Si l'interrupteur est activé, la puissance de charge forcée sera

ajusté dynamiquement.

Peu d'échantillons à préciser : (Réglage de puissance limitée par la charge de force = 4 kW)

Si la charge = 3kW, PV = 0kW, P_forcecharge = P_Grid(4kW)-P_ Charge(3kW)=1kW.

Si la charge = 10kW, PV = 0kW, P_forcecharge = 0kW, P_Grid = P_Load = 10 kW.






Puissance maximale du réseau lors de la charge forcée : Lors de l'activation de la charge forcée, les utilisateurs ont la possibilité de définir la puissance maximale utilisée par le réseau. Cette fonctionnalité permet de personnaliser la limite de puissance, assurant ainsi le contrôle de la quantité d'énergie prélevée sur le réseau pendant le processus de charge. (L'écrêtement des pointes doit être activé)



Fonction ECO : Si la puissance PV est inférieure à 100 W et que le SOC tombe en dessous du SOC de décharge excessive, l'onduleur activera les relais du réseau et la commutation IGBT. Si le SOC de charge forcée est atteint, il se reconnectera au réseau et chargera la batterie pour décharger à nouveau le SOC, puis s'éteindra à nouveau.



Interrupteur de réveil de la batterie : Après la commande de réveil de la batterie, l'onduleur alimente le port de la batterie DC en utilisant la tension de réveil de la batterie et un faible ampérage jusqu'à ce que la communication BMS de la batterie soit rétablie et à l'heure de réveil.



Réveil automatique de la chauve-souris : La batterie se réveillera en fonction des conditions de réveil de la batterie prédéfinies.

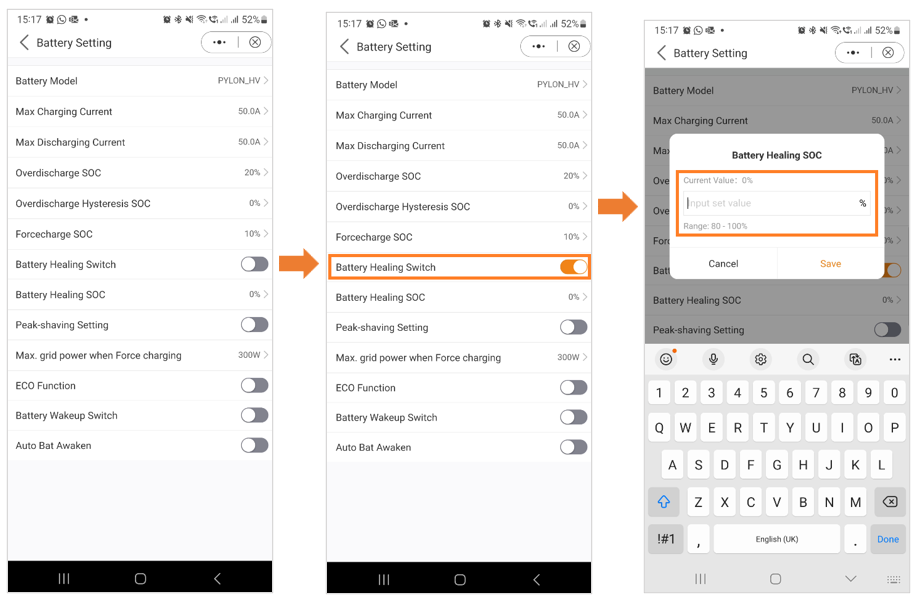

Interrupteur de réparation de la batterie :



Lorsque la batterie au lithium est maintenue basse pendant une longue période, la mesure du SOC de la batterie n'est pas précise. Cette fonction chargera la batterie sur le SOC de réparation de la batterie réglé lorsque la batterie atteint le SOC déchargé.  Cela garantira un fonctionnement sain et stable de la batterie.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.










Paramètres



Réglage du code de grille



Les paramètres du code de grille fournissent aux utilisateurs des informations sur les paramètres du code de réseau et les paramètres avancés du code de réseau.

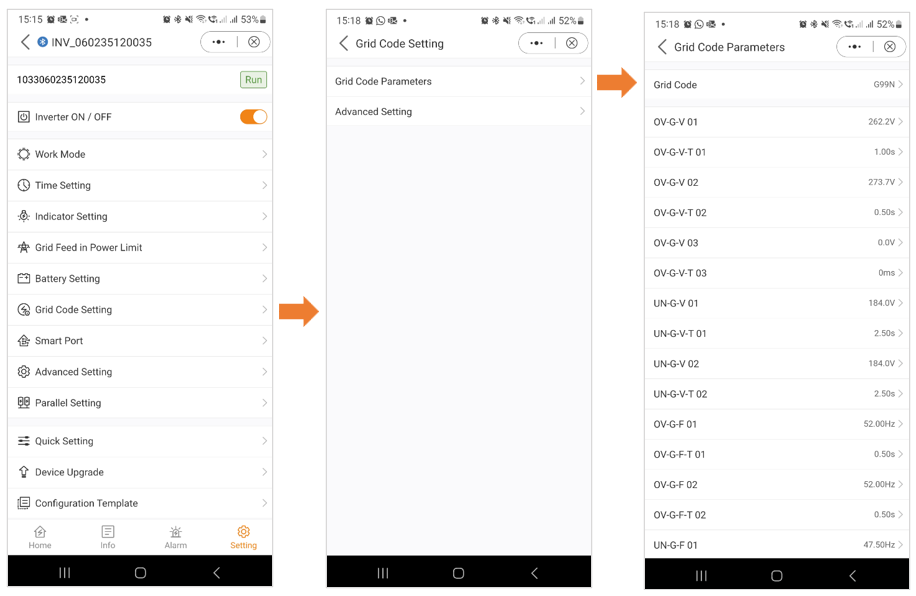

Réglage du code de grille – Paramètres du code de grille



Les paramètres du code de réseau vous donnent un aperçu des détails du code de réseau qui a été sélectionné.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.

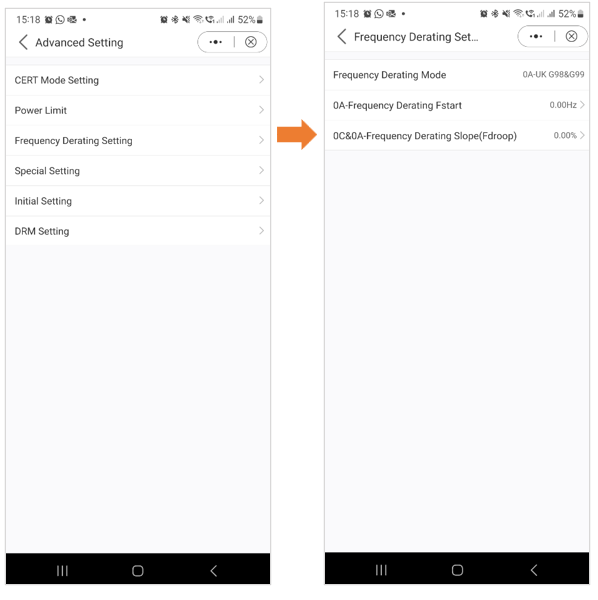

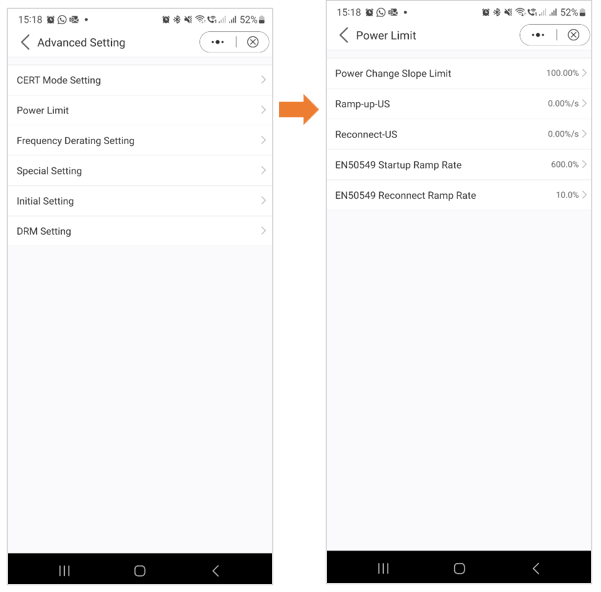

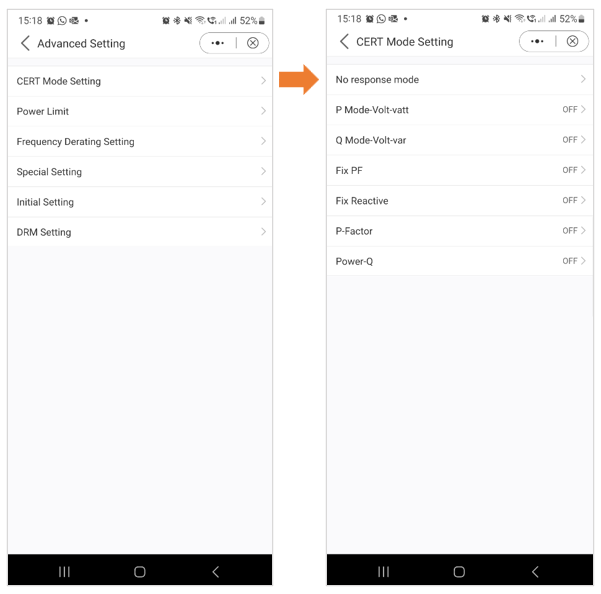

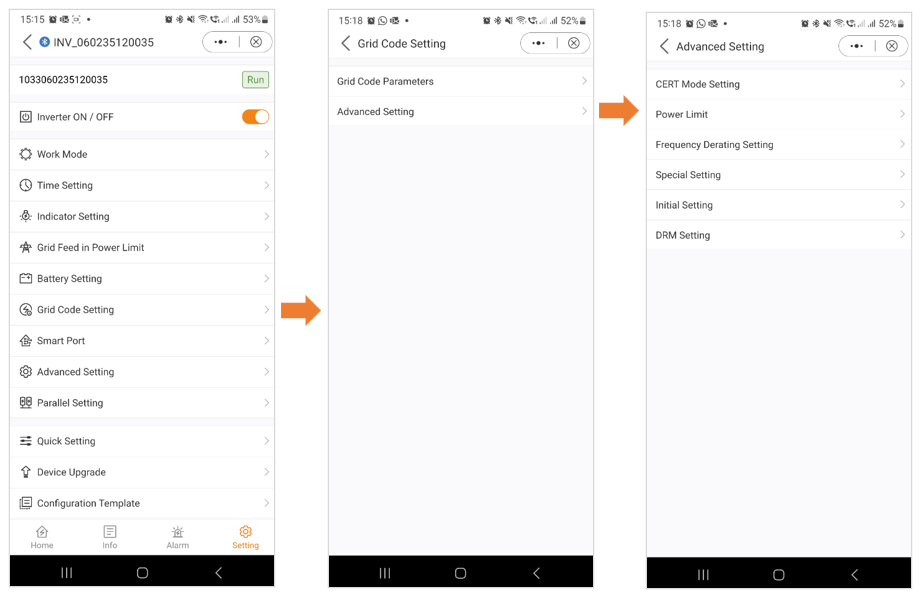

Réglage du code de la grille – Paramètres avancés

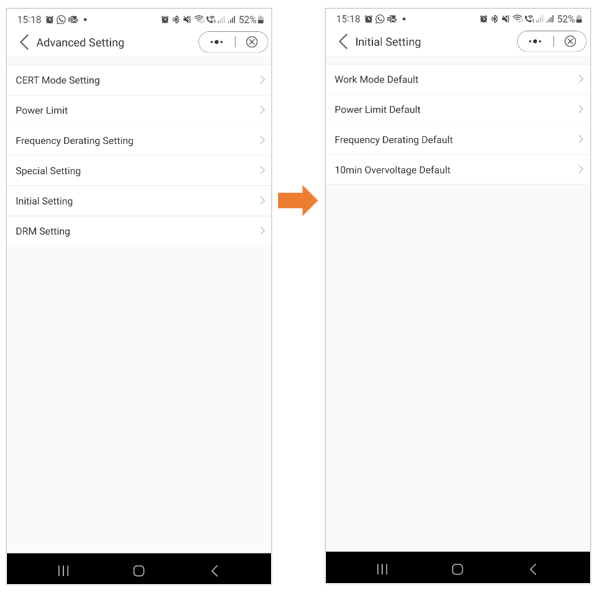

Dans les paramètres avancés, les utilisateurs accèdent à des fonctionnalités telles que la limitation de puissance, les paramètres de déclassement de fréquence et les paramètres DRM (mécanisme de réponse dynamique). Ces paramètres avancés offrent des options de contrôle et de personnalisation précises pour optimiser les performances du système d'onduleur.

 Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.





Réglage du code de la grille – Paramètres avancés



Réglage du mode CERT :

Le mode de certification est constitué de modes de travail spécifiés pour les codes de réseau.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.





Réglage du code de la grille – Paramètres avancés

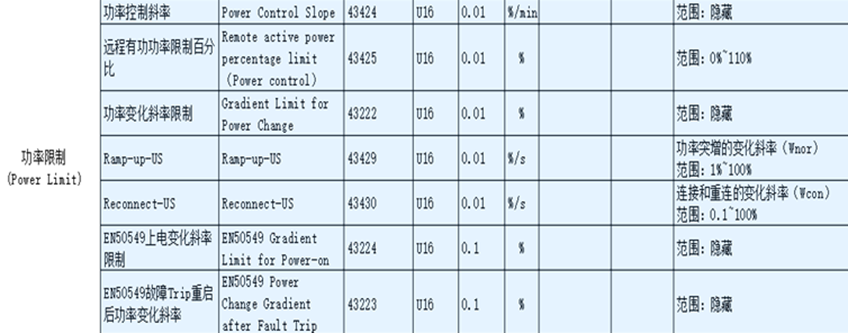

Limite de puissance :

Pour plus d'informations sur la limite de puissance, voir le graphique ci-dessous.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.










Une capture d'écran d'un ordinateur

Description générée automatiquement





Réglage du code de la grille – Paramètres avancés



Réglage de déclassement de fréquence :

Lorsque le réseau est en état de surfréquence, la puissance de sortie de l'onduleur sera diminuée.



Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.




Réglage du code de la grille – Paramètres avancés



Paramètres spéciaux :

Ces paramètres sont les paramètres de protection normaux dans les normes de réseau assorties.



Interface utilisateur graphique, Application, Word

Le contenu généré par l'IA peut être incorrect.





Réglage du code de la grille – Paramètres avancés



Paramètres initiaux



Interface utilisateur graphique, Application, Word

Le contenu généré par l'IA peut être incorrect.





Réglage du code de la grille – Paramètres avancés



Paramètres DRM :

Dans cette section, les utilisateurs ont la possibilité d'activer ou de désactiver l'option DRM (Dynamic Response Mechanism). Cette commande permet aux utilisateurs d'activer ou de désactiver le mécanisme de réponse dynamique, ce qui offre une flexibilité dans la gestion de la réponse de l'onduleur aux conditions du réseau.




Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.









Paramètres



Réglage intelligent du port



Les paramètres Smart Port permettent aux utilisateurs de superviser les paramètres du port de sauvegarde et du générateur. Pour plus d'informations sur chaque paramètre spécifique, n'hésitez pas à contacter l'assistance Solis pour obtenir de l'aide.





Exemple ci-dessous - Port de sauvegarde



L'activation du port de sauvegarde vous permet de connecter des charges spécifiques pour l'alimentation de secours. Il est important de noter que Solis recommande de ne pas connecter l'ensemble de la maison au port de sauvegarde. Le port de secours est destiné à une utilisation d'urgence uniquement. Reportez-vous à la fiche technique de votre onduleur pour plus de détails précis sur la charge maximale qui peut être connectée au port de secours.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.










Paramètres



Paramètres avancés



Vous disposez de différentes options dans les paramètres avancés, comme illustré dans l'image ci-dessous. Pour plus d'informations sur ces paramètres, n'hésitez pas à contacter le support Solis pour obtenir de l'aide.



Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.













Paramètres

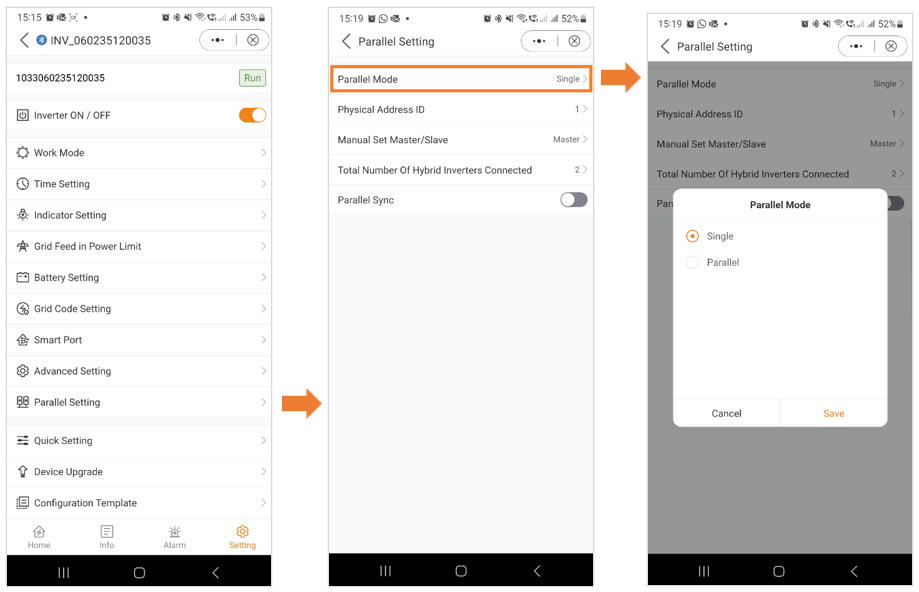

Paramètres parallèles – Mode parallèle



Veuillez spécifier si vous disposez d'un seul onduleur dans votre configuration ou si vous avez plusieurs onduleurs connectés en parallèle.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.

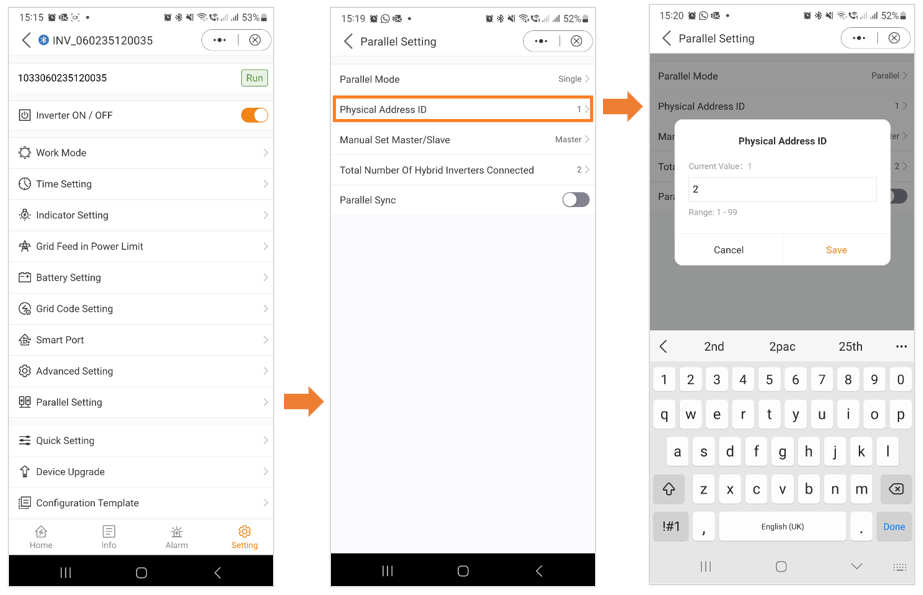

Paramètres parallèles – Adresse physique



Attribuez à chaque onduleur une adresse unique. Pour un seul onduleur, définissez l'ID d'adresse sur 1. Si vous avez plusieurs onduleurs, désignez une adresse distincte pour chacun d'eux, en commençant par l'onduleur maître à l'adresse 1. Les onduleurs suivants doivent se voir attribuer des adresses numériques individuelles dans un ordre séquentiel.



Interface utilisateur graphique, texte, application, chat ou message texte

Le contenu généré par l'IA peut être incorrect.

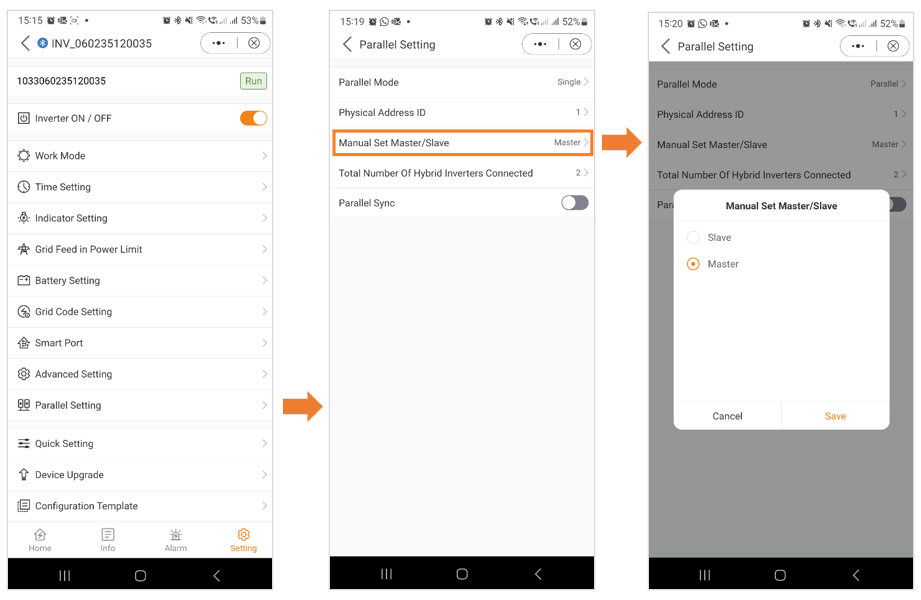

Paramètres parallèles – Maître/Esclave



Spécifiez si l'onduleur fonctionne en tant que maître ou esclave. Dans un système avec un seul onduleur, désignez-le comme « maître ». Pour les configurations avec plusieurs onduleurs connectés en parallèle, attribuez l'onduleur avec l'adresse 1 comme maître, et tous les autres onduleurs doivent être configurés comme esclaves.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.

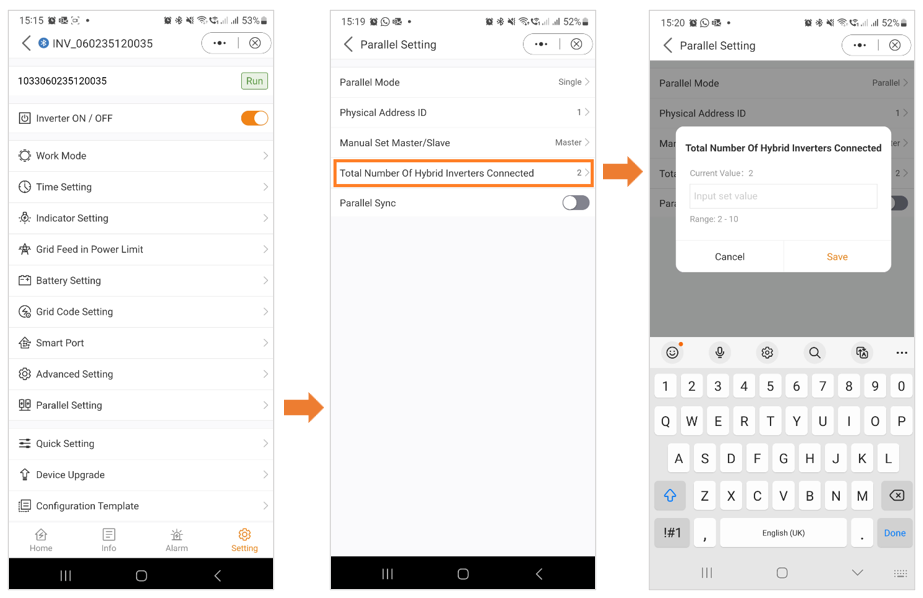

Paramètres parallèles - Nombre total d'onduleurs connectés



Indiquez le nombre total d'onduleurs connectés dans le système.



Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.

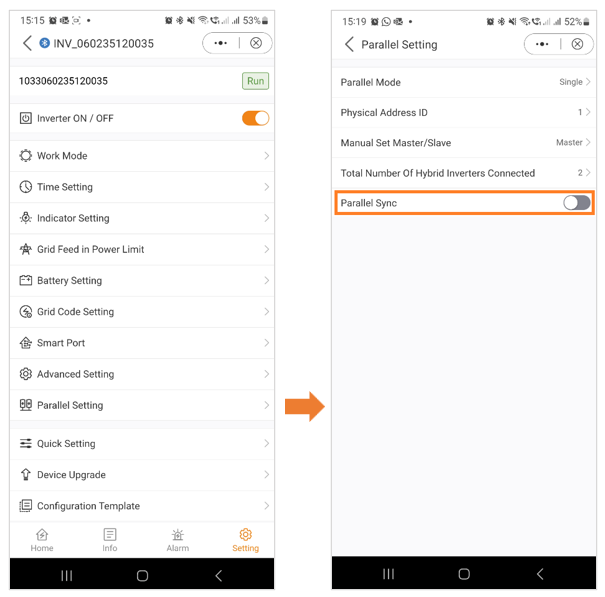

Paramètres parallèles – Synchronisation parallèle



Si la synchronisation parallèle est activée, les modes de fonctionnement et autres paramètres peuvent être réglés de manière synchrone via le maître, plutôt que séparément pour chaque machine esclave.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.









Paramètres



Paramètres rapides



Si vous souhaitez revoir les paramètres rapides, comme expliqué dans la section ci-dessus, vous avez la possibilité de le faire ici.



Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.










Paramètres



Mise à niveau de l'appareil

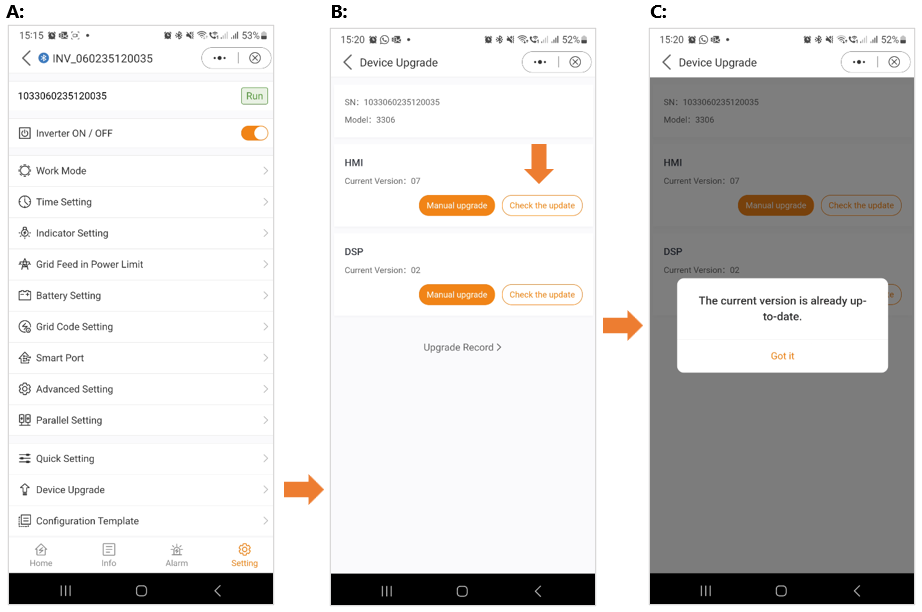

A : Écran des paramètres généraux

B : En sélectionnant « Mise à niveau de l'appareil », un écran s'affiche indiquant le numéro de série de votre appareil, ainsi que son

et les versions actuelles du micrologiciel installées pour l'IHM et le DSP.

C : Lorsque vous cliquez sur « Vérifier la mise à jour », vous verrez un écran indiquant l'état du micrologiciel. Dans ce cas, il

indique que le firmware est à jour. Si votre onduleur nécessite une mise à jour, l'écran affichera le dernier firmware

version disponible pour l'installation sur votre appareil.



Interface utilisateur graphique, texte, application, chat ou message texte

Le contenu généré par l'IA peut être incorrect.

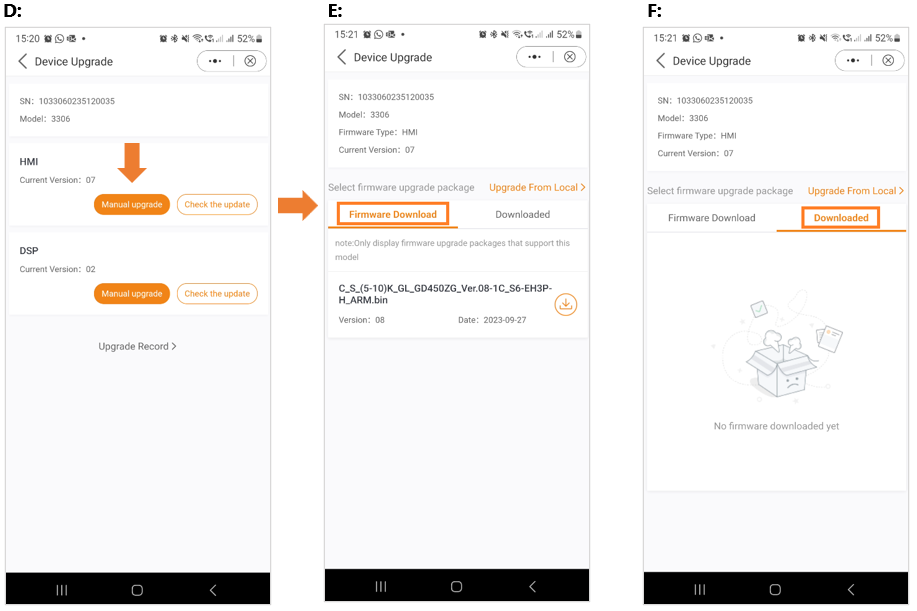

D : Vous avez également la possibilité d'effectuer une mise à jour manuelle. Cela devient nécessaire, par exemple, lorsqu'il n'y a pas d'Internet

connexion ou si la mise à jour à distance a échoué.

E : En choisissant « Mise à niveau manuelle », vous verrez apparaître un écran présentant les options de téléchargement du micrologiciel. Microprogramme

Télécharger" est ce qui est disponible sur le Soliscloud.

F : Dans l'onglet adjacent, vous trouverez le firmware « Téléchargé ». Le micrologiciel téléchargé est celui que vous avez stocké localement.




Interface utilisateur graphique, texte, application

Le contenu généré par l'IA peut être incorrect.





Mise à niveau de l'appareil



Si nécessaire, vous avez la possibilité de sélectionner un fichier de micrologiciel à partir de votre disque local. Pour obtenir un fichier de mise à jour du micrologiciel local, veuillez contacter votre support Solis local.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.







Paramètres

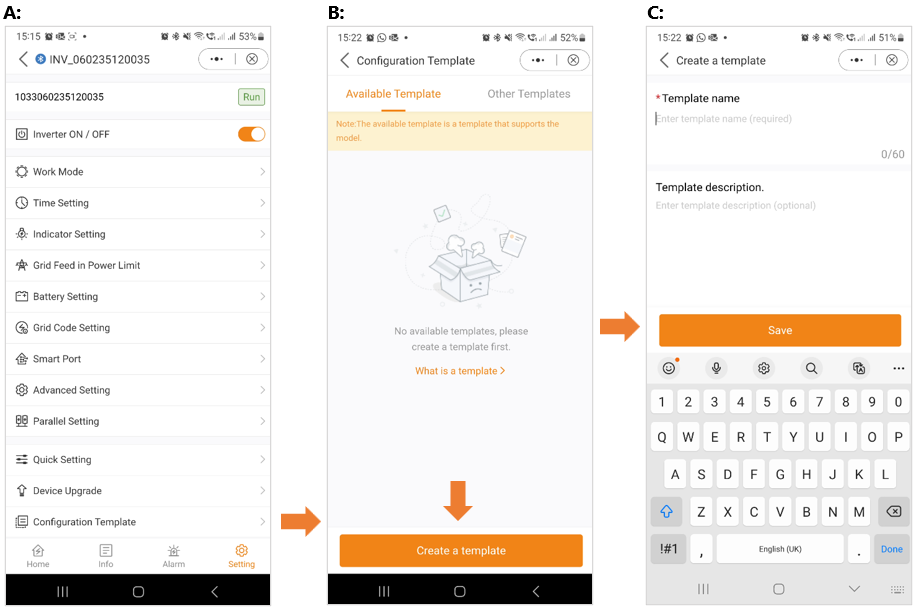

Modèle de configuration



Avec l'application, les utilisateurs ont la possibilité de créer des modèles. Ces modèles permettent aux utilisateurs de définir des paramètres, notamment le mode de travail, les paramètres EPM, les configurations de batterie et d'autres préférences. Une fois qu'un modèle est enregistré, il peut être appliqué sans effort à d'autres onduleurs sur le même site.



Pour créer un modèle, suivez ces instructions :



R : Cliquez sur « Paramètres ».

B : Choisissez l'option « Créer un modèle ».

C : Sélectionnez un nom pour votre modèle. Appuyez sur « Enregistrer » pour confirmer et enregistrer votre modèle.



Interface utilisateur graphique, application

Le contenu généré par l'IA peut être incorrect.





D : Après avoir enregistré le modèle, il sera visible dans votre liste de modèles disponibles. Cependant, vous devez toujours définir tous les paramètres

paramètres de votre modèle. Pour ce faire, cliquez sur « Paramètres ».

E : Comme aucun paramètre n'a encore été défini, vous devez les ajouter. Cliquez sur « Ajouter des paramètres ».

F : Réglez chaque paramètre en fonction de vos besoins. Une fois que vous avez terminé ce processus, cliquez sur « Terminer ». Votre

est maintenant prêt à être utilisé.



Interface utilisateur graphique

Le contenu généré par l'IA peut être incorrect.












Plus de paramètres



En cliquant sur les trois points dans le coin supérieur droit de l'écran, vous disposez de diverses options, notamment la section « Plus de paramètres ». Ici, vous pouvez définir la fréquence d'actualisation, définir un mot de passe, modifier le mot de passe ou réinitialiser le mot de passe du propriétaire.



À titre d'exemple, voici comment changer votre mot de passe :



  1. Cliquez sur les trois points.
  2. Sélectionnez « Plus de paramètres ».
  3. Cliquez sur « Modifier le mot de passe ».
  4. Entrez le nouveau mot de passe.



Interface utilisateur graphique, texte, application, PowerPoint

Le contenu généré par l'IA peut être incorrect.








Nous espérons que ces informations vous ont été utiles. Pour toute autre question, n'hésitez pas à contacter le service client local de Solis.






 LinkedIn Facebook Instagram YouTube Twitter




Cet article a-t-il été utile ?

C'est super !

Merci pour votre commentaire

Désolé ! Nous n'avons pas pu vous être utile

Merci pour votre commentaire

Dites-nous comment nous pouvons améliorer cet article !

Sélectionner au moins l'une des raisons
La vérification CAPTCHA est requise.

Commentaires envoyés

Nous apprécions vos efforts et nous allons corriger l'article
