Řada S6 Hybrid – aplikace SolisCloud

Místní průvodce připojením Bluetooth

Úvod

Vítejte v aplikaci SolisCloud, vaší bráně k bezproblémovému monitorování a ovládání vašeho střídače. Tato nápověda je navržena tak, aby vás provedla zobrazením aplikace při lokálním připojení ke střídači přes Bluetooth. Dodržováním níže uvedených kroků získáte přístup k rychlým nastavením a komplexní řadě standardních nastavení, díky nimž budete mít svůj systém energetického managementu pod kontrolou.

Obsah

• Požadavky
• Připojení k vašemu měniči
• Přehled rychlého nastavení
• Obrazovka Informace o aplikaci
• Alarmové zprávy aplikace
• Nastavení měniče
• Další nastavení

Požadavky

Chcete-li navázat spojení s vaším střídačem, ujistěte se, že máte v telefonu nainstalovanou aplikaci "SolisCloud". Pokud aplikaci ještě nemáte, nainstalujte ji pomocí následujících kódů.

Monitorovací aplikace SolisCloud (Android)

Monitorovací aplikace SolisCloud (IOS)

Připojení ke střídači (První přihlášení pro INSTALATÉRY)

Chcete-li navázat místní připojení, ujistěte se, že je ve vašem zařízení povoleno Bluetooth.

Otevřete aplikaci SolisCloud a NEPŘIHLAŠUJTE SE.

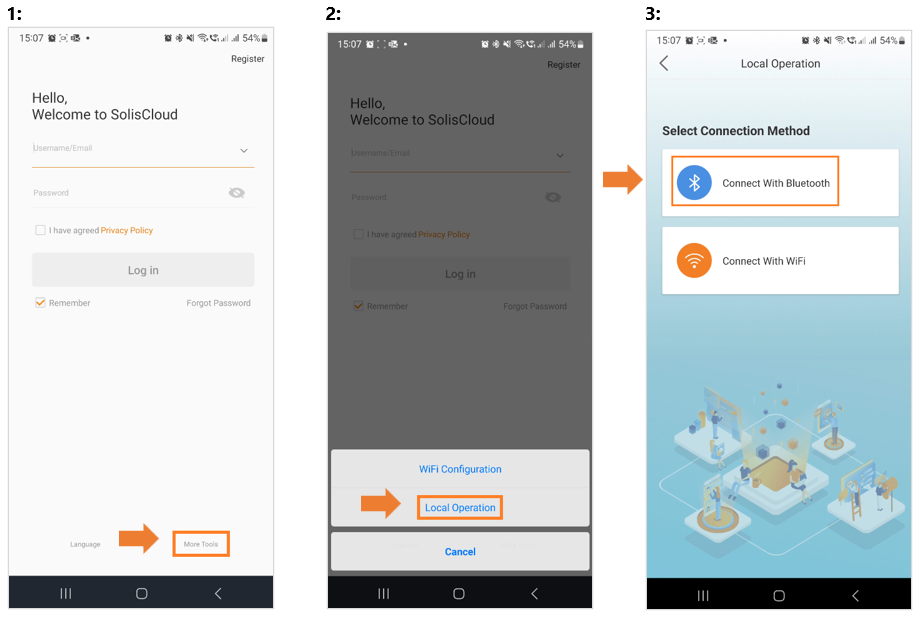

1: Přejděte na tlačítko "Další nástroje" v pravém dolním rohu.

2: Klikněte na "Místní provoz".

3: Vyberte tlačítko "Připojit pomocí Bluetooth".

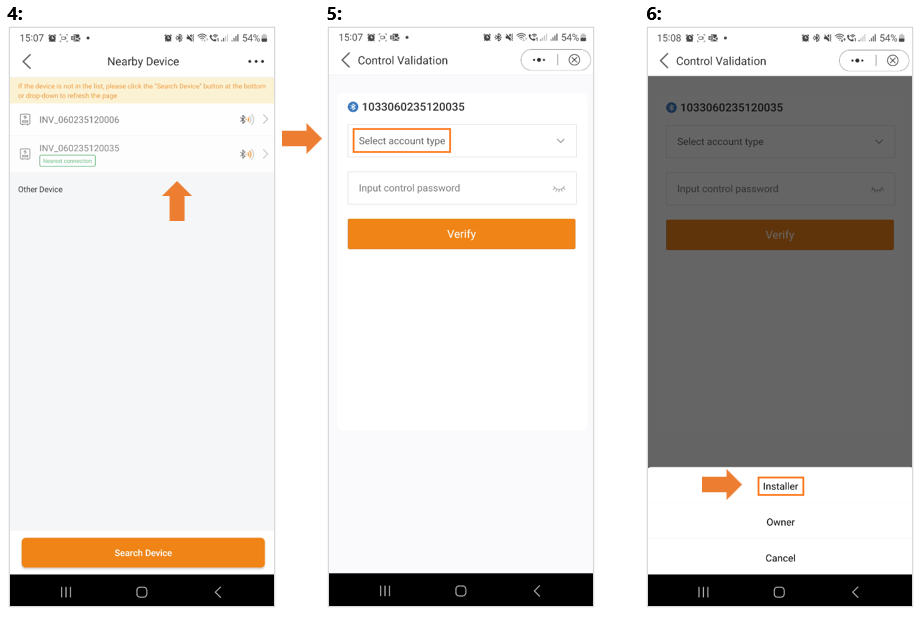

4: Vaše zařízení by se mělo objevit v části "Zařízení v okolí". Klikněte na své zařízení a ověřte sériové číslo.

5: Klikněte na "Vybrat typ účtu".

6: Vyberte možnost "Instalační program".

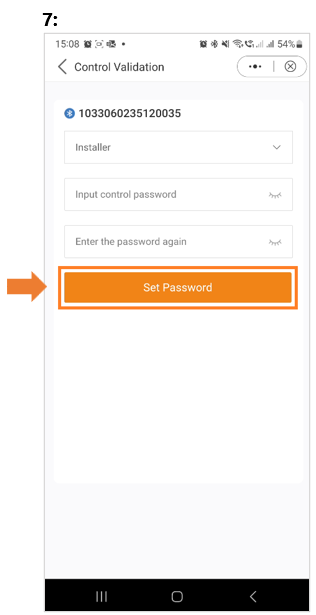

7: Při prvním přístupu ke střídači budete požádáni o nastavení hesla. Sledujte prosím obrazovku

instrukce. Jakmile je heslo nastaveno, stiskněte "Nastavit heslo".

Po uložení hesla budete nyní připojeni ke střídači.

 Přehled rychlého nastavení

Na obrazovce se objeví Rychlé nastavení.

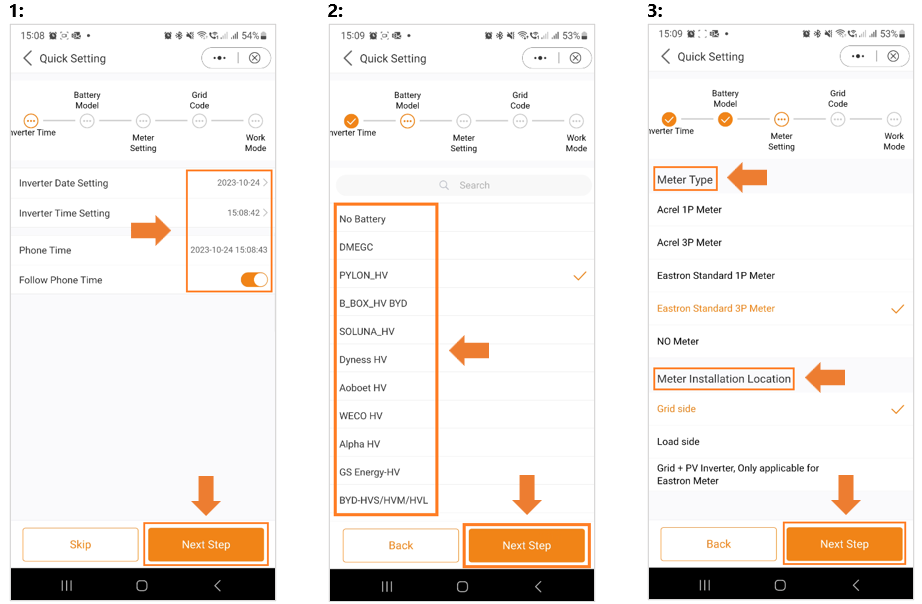

Toto je 5 základních nastavení, která je potřeba nakonfigurovat, aby střídač správně fungoval.

1: Začněte nastavením správného času měniče, nebo jednoduše sledujte čas telefonu a stiskněte "Další krok".

2: Jakmile je čas nastaven, vyberte správný model baterie. Poznámka: Pokud nemáte připojenou baterii, vyberte možnost "Ne"

Baterie." Klikněte na "Další krok".

3: Ve třetím kroku zvolte správný měřič a jeho umístění. Přesný měřič naleznete v pokynech k vašemu modelu

umístění.

Poznámka: Pokud nemáte připojený glukometr, vyberte možnost "No Meter". Klikněte na "Další krok".

4: V dalším kroku vyberte správný kód mřížky pro vaši oblast.

5: Kódy mřížky jsou seřazeny podle názvů zemí.

6: Jakmile vyberete svou zemi, zobrazí se různé kódy. Vyberte prosím ten správný a klikněte na "Uložit".

Pokud si nejste jisti, jaký standard sítě použít, obraťte se na místního poskytovatele energie, který vám poskytne další podrobnosti.

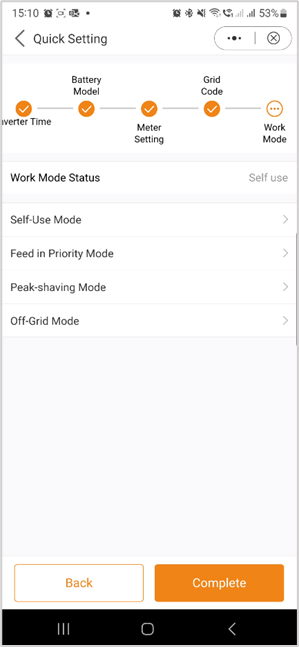

7: V posledním kroku Rychlého nastavení vyberte režim, který chcete použít. K dispozici jsou čtyři různé režimy:

• Režim vlastního použití
• Režim priority napájení
• Režim špičkového holení
• Režim Off-Grid

 7:

Režim vlastního použití

Režim vlastního použití je navržen tak, aby optimalizoval spotřebu solární energie v obytném prostředí.

V tomto režimu systém upřednostňuje směrování veškeré vyrobené fotovoltaické (FV) energie na napájení domácnosti. Jakákoli přebytečná energie, kterou domácnost okamžitě nepotřebuje, se inteligentně ukládá do propojených baterií. Teprve po úplném nabití baterií bude přebytečná energie dodávána zpět do sítě.

Při absenci bateriového systému lze zbývající přebytečnou energii bez problémů exportovat do veřejné sítě, pokud je systém odpovídajícím způsobem nakonfigurován. Většina lidí v evropském regionu bude chtít používat tento režim před ostatními.

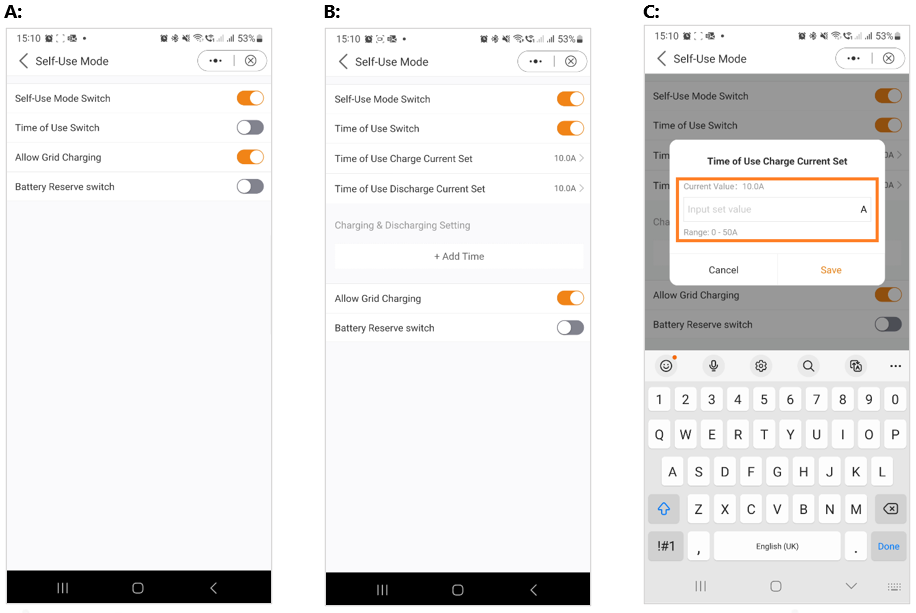

A: Režim samočinného použití se aktivuje bez jakýchkoli konkrétních časů nastavených pro nabití/vybití baterie a rezerva baterie je

není zapnutý.

Poznámka: Solis doporučuje aktivovat možnost "Povolit nabíjení ze sítě". Jakmile baterie dosáhne Forcecharge

SOC, použije síť k nabíjení baterie, čímž zabrání hlubokému vybití.

B: Aktivace "Přepínače doby použití" poskytne zákazníkům několik možností nastavení časů nabíjení/vybíjení a

současný.

C: Nastavení nabíjecího nebo vybíjecího proudu v rozsahu 0-50A.

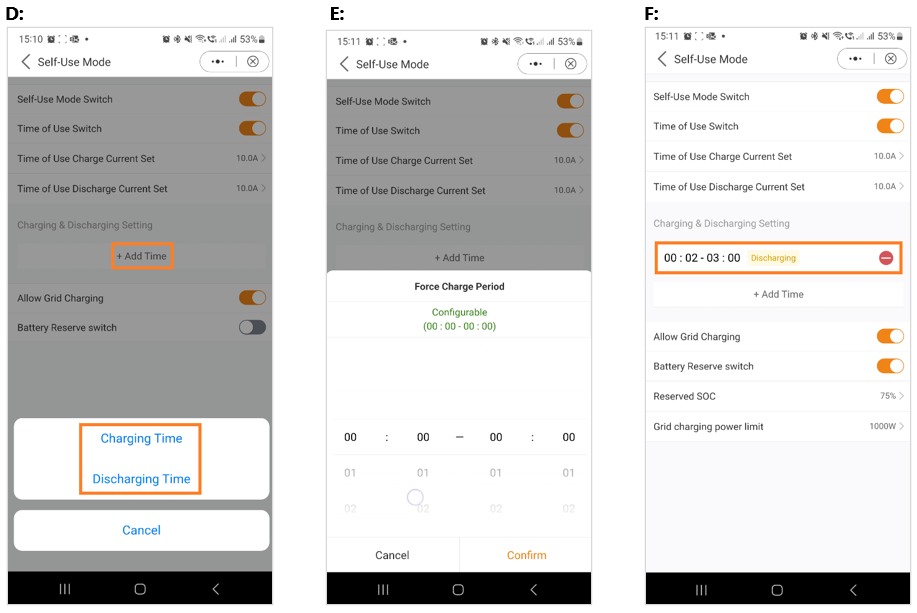

D: Pokud chcete na svém střídači nastavit konkrétní hodnotu nabíjení nebo vybíjení, nejprve stiskněte "Přidat čas" a poté

vyberte podle toho – časy nabíjení nebo vybíjení.

E: V dalším kroku vyberte skutečný časový rozsah pro Force Charge nebo Discharge.

F: Jakmile je nastavena doba nabíjení/vynuceného nabíjení, na obrazovce se zobrazí podrobnosti.

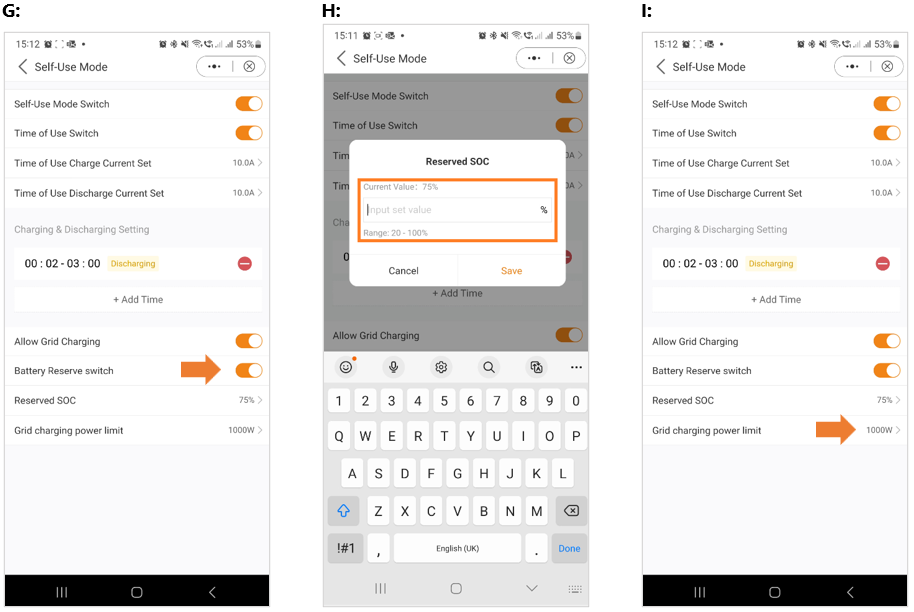

G: Režim samopoužití vám poskytuje možnost nastavit hodnotu rezervy baterie. Přepnutím přepínače aktivujete

režim rezervy baterie.

H: Můžete nastavit rozsah mezi 20 % a 100 % SOC baterie. Střídač se bude snažit udržovat baterii na

zvolená nastavená úroveň.

I: Nakonec máte možnost stanovit limit výkonu, který lze čerpat ze strany sítě.

Tím je průvodce režimem vlastního použití dokončen. Jak již bylo zmíněno dříve, režim vlastního použití je pravděpodobně nastavení, které chcete pro svůj střídač.

Podávání v prioritním režimu

Představujeme druhou možnost režimu nabízenou střídači Solis. Aktivace tohoto režimu nasměruje systém tak, aby upřednostnil prodej energie do sítě. V důsledku toho zůstane baterie neaktivní – nebude se nabíjet ani vybíjet – pokud nebude povoleno a správně nakonfigurováno časové nabíjení. Režim priority napájení je zvláště vhodný pro jednotlivce s rozsáhlými fotovoltaickými systémy ve srovnání s jejich spotřebou energie a kapacitou baterie. Primárním cílem tohoto režimu je maximalizace výkonu dodávaného do sítě, přičemž baterie je využívána pouze v krátkých intervalech nebo v případě výpadku elektrické sítě.

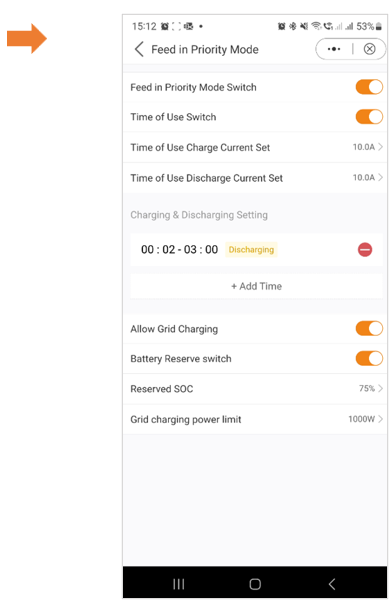

 Režim priority napájení se nápadně podobá režimu vlastního použití, když je pozorován prostřednictvím aplikace.

Oba režimy poskytují flexibilitu při definování konkrétních časů nabíjení a vybíjení spolu s možností nastavení nabíjecího a vybíjecího proudu. Kromě toho mohou uživatelé nastavit určený záložní stav nabití baterie (SOC) a v obou režimech je možnost omezit výkon odebíraný ze strany sítě.

Režim špičkového holení

"Peak Shaving" je strategie používaná domácnostmi, které překračují limity výkonu stanovené v energetických službách. Zahrnuje využití vlastní vyrobené energie během špičkové spotřeby ke kompenzaci nových tarifů. Hybridní střídač Solis, ideální pro oblasti s omezením špičkového výkonu, se spáruje s fotovoltaickým (FV) systémem a úložištěm energie. Uživatelé se tak mohou spolehnout na zelenou elektřinu, získat nezávislost a snížit náklady na elektřinu.

Po celý den se přebytečná energie vyrobená fotovoltaickou energií využívá lokálně a nabíjí baterii. Přebytečnou energii lze prodat do sítě. V noci baterie zásobují potřeby domácnosti. Při přerušení sítě systém funguje autonomně pro nepřetržité napájení domácností.

Střídač pro ukládání energie Solis S6 podporuje oslabování špiček v režimu "vlastního použití", což uživatelům umožňuje nastavit maximální výkon sítě pro zátěže, plynule doplněné o FV nebo baterie.

Poznámka: Režim Peak Shaving lze použít pouze s lithiovými bateriemi.

A: Zobrazení aplikace režimu oholení ve špičkách

B: Definujte maximální využitelný výkon odebíraný ze sítě.

C: Nastavení základního stavu nabití (SOC) pro baterii.

Jak je patrné ze snímků obrazovky, při aktivaci "Spínače doby použití" máte možnost nakonfigurovat nabíjecí/vybíjecí proud a nastavit doby nabíjení.

Režim Off Grid

Tento režim je určen výhradně pro jednotlivce, kteří instalují střídač v konfiguraci mimo síť. Konkrétně by neměly být připojeny žádné kabely ke svorkám "AC Grid" střídače; spíše by měly být směrovány výhradně na "záložní svorky AC". V tomto provozním stavu bude střídač dodávat energii do záložních spotřebičů pomocí energie získané jak z FV systému, tak z baterie, v závislosti na jejich dostupnosti.

Po výběru a konfiguraci preferovaného režimu je rychlé nastavení zařízení dokončeno.

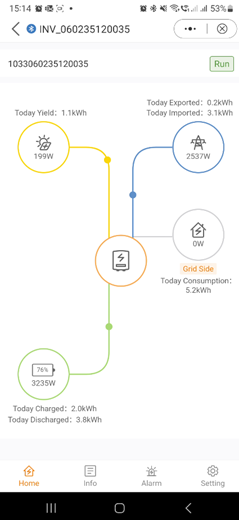

V aplikaci byste nyní měli sledovat grafické znázornění toku energie v invertorovém systému.

Tato grafika obvykle zobrazuje aktuální FV výkon, vstup do sítě, zatížení a stav baterie.

V uvedeném příkladu nejsou připojeny žádné zátěže, takže grafika se zobrazí šedě.

 Obrazovka Informace o aplikaci

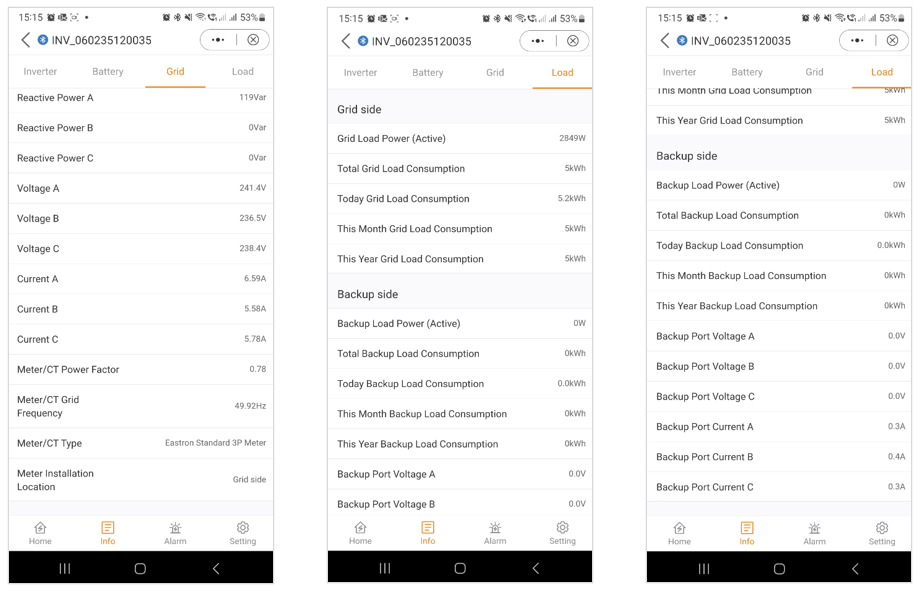

Na obrazovce Informace o aplikaci máte snadný přístup k údajům v reálném čase o střídači, baterii, síti a podrobnostech na straně zátěže.

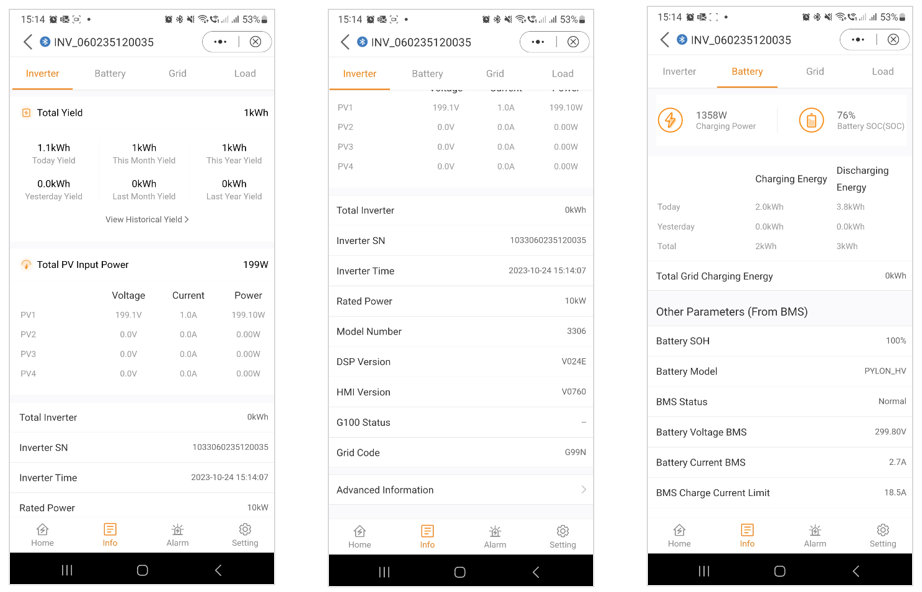

Informace o střídači Informace o střídači Informace o baterii

Horní část: Spodní část: Horní část:

Informace o bateriích Informace o mřížce Informace o mřížce

Spodní část: Horní část: Střední část:

   Informace o souřadnicové síti Informace o zatížení Informace o zatížení

Spodní část: Horní část: Spodní část:

Alarmové zprávy aplikace

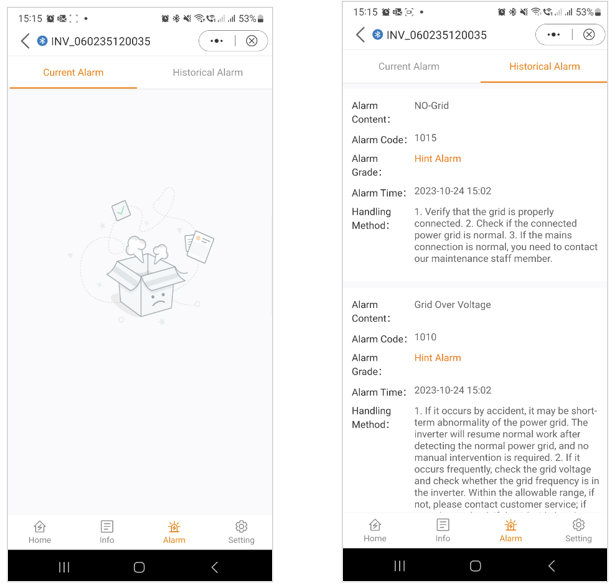

V sekci Alarmová hlášení jsou přístupné aktuální i historické alarmy. Uživatelé si mohou prohlédnout specifika každé výstražné zprávy a získat další podrobnosti a přehled o stavu systému a jakýchkoli minulých problémech, které se mohly vyskytnout. Tato funkce umožňuje uživatelům sledovat a řešit jakékoli alarmy nebo problémy, které se mohly vyskytnout během provozu invertorového systému.

Aktuální alarmové zprávy Historické alarmové zprávy

Nastavení

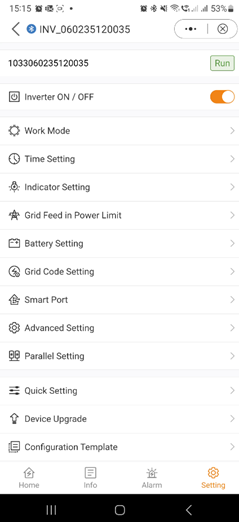

V následující části vám poskytneme přehled nastavení střídače přístupného prostřednictvím aplikace. Tato nastavení nabízejí řadu možností, od základních funkcí, jako je zapnutí/vypnutí střídače, úprava nastavení baterie, až po pokročilejší možnosti, jako je upgrade vašeho zařízení. Doporučujeme prozkoumat každou z následujících částí, abyste podrobně porozuměli dostupným funkcím.

Přehled nastavení

Nastavení

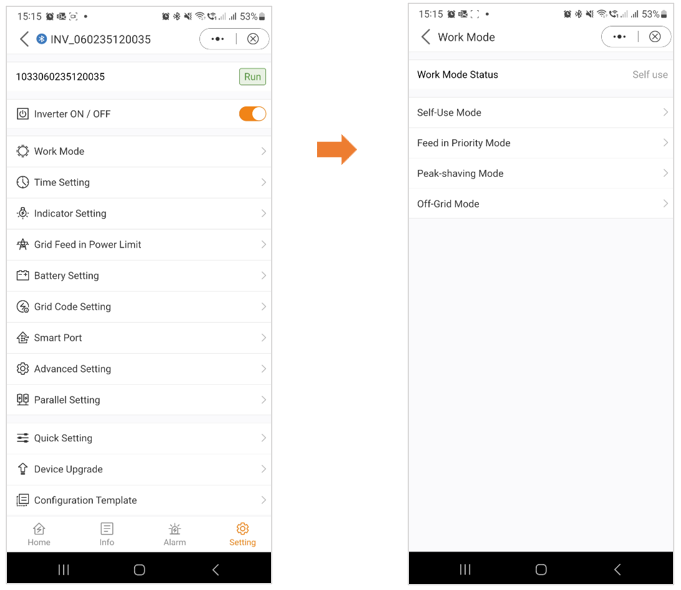

Pracovní režimy

Poznámka: Komplexní pochopení různých pracovních režimů naleznete v předchozí části (Rychlé nastavení), kde jsme již poskytli podrobné vysvětlení pro každý režim.

 Nastavení

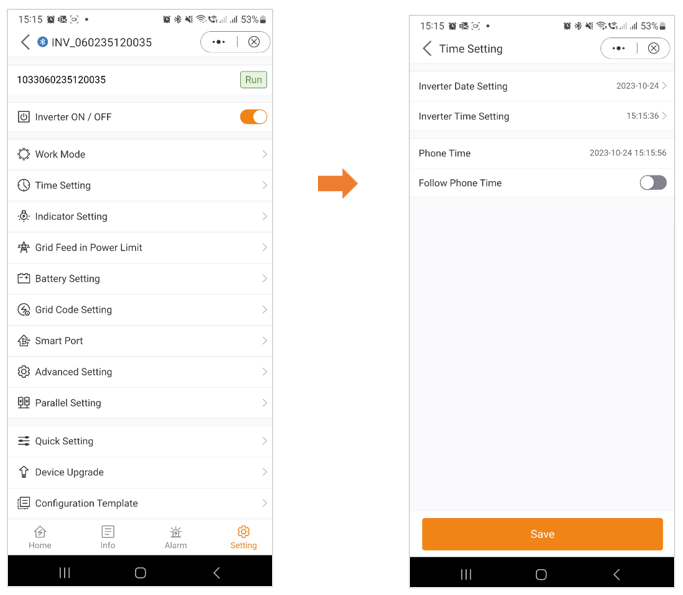

Nastavení času

Zajištění nastavení správného času na střídači je zásadní pro jeho správnou funkčnost. To zajišťuje přesné načasování a synchronizaci, což umožňuje zařízení fungovat tak, jak bylo zamýšleno.

Nastavení

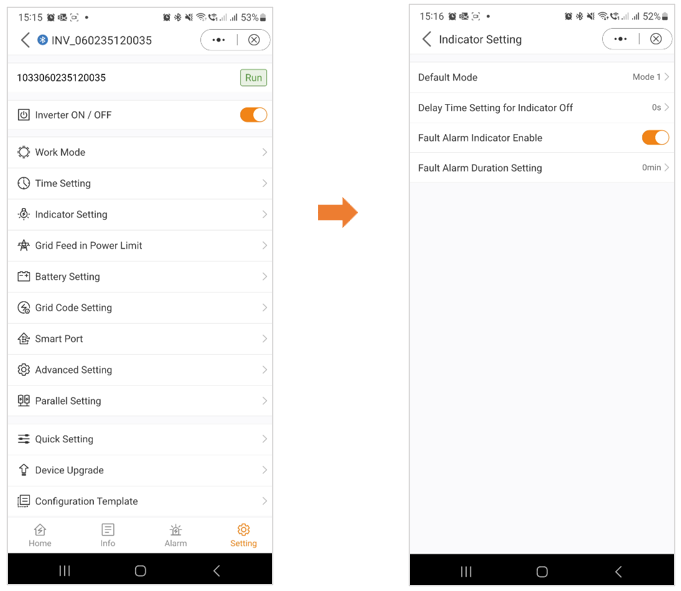

Nastavení indikátoru

Režim indikátoru na střídačích nabízí uživatelům možnost přizpůsobit si displej na předním panelu podle svých preferencí. Tato funkce umožňuje přizpůsobenou prezentaci klíčových indikátorů, jako je výstupní výkon, stav baterie a výstrahy systému. Tím, že poskytuje flexibilitu vizuální zpětné vazby, režim indikátoru zvyšuje pohodlí uživatele a podporuje personalizovanější a efektivnější monitorování.

Nastavení

Síťové napájení v limitu výkonu – funkce EPM

Pro omezení exportu energie ze střídače mohou zákazníci využít interní funkci EPM (Export Power Limit). Prostřednictvím aplikace mají uživatelé flexibilitu snadno upravovat různá nastavení, což jim umožňuje ovládat množství energie exportované do sítě. Tato funkce poskytuje uživatelům pohodlný způsob, jak spravovat a omezovat export energie na základě svých preferencí a požadavků.

Zobrazení obecných nastavení Mřížkový posuv v zobrazení Power Limit: Nesymetrický Výstup:

Máte možnost omezit Pokud je tato možnost nastavena na "Zapnuto", bude se vkládat

napájení buď výkonem nebo proudem.               napájení pouze do jedné fáze. Pokud je nastavená na

"Vypnuto," vyrovná se na všech třech

Fází. (Napájení pouze v napájení)

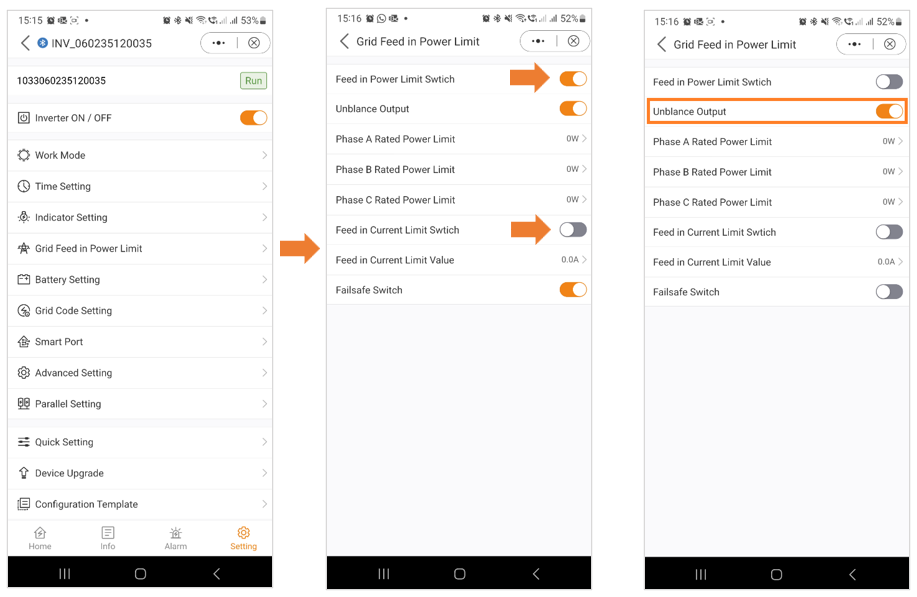

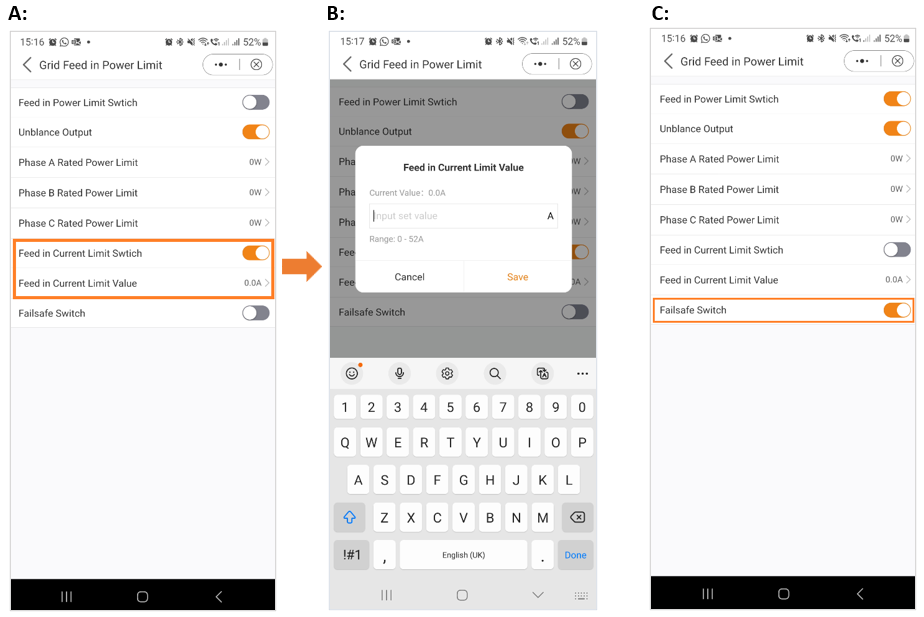

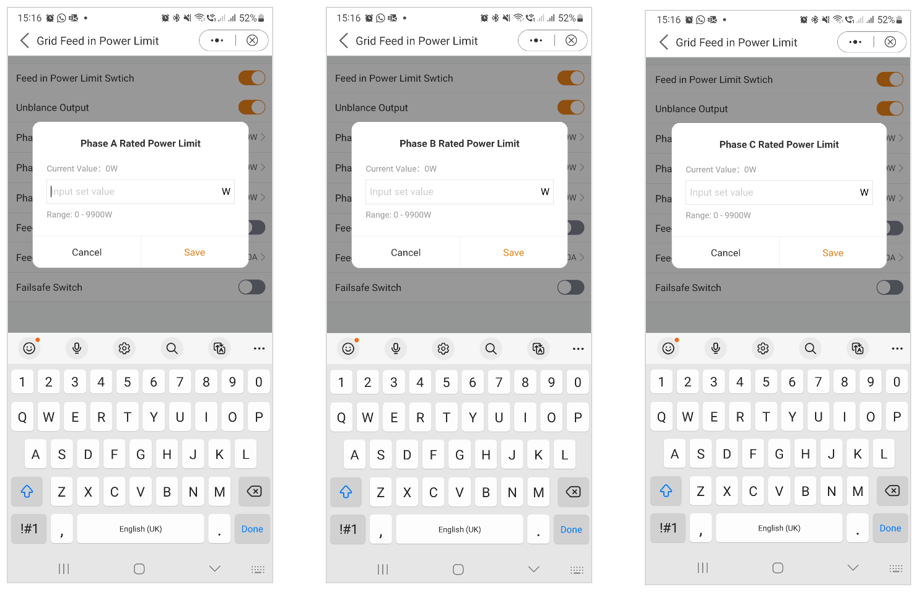

Jakmile aktivujete spínač Feed in Power limit, máte možnost nastavit limit výkonu pro každou fázi zvlášť.

Fáze A: Fáze B: Fáze C:

A & B: Kromě omezení výkonu máte také možnost omezit pouze proud.

C: Když je toto nastavení povoleno, střídač přeruší výrobu energie, pokud ztratí komunikaci s externím

metr. V takových případech se na obrazovce zobrazí kód alarmu, a pokud je nainstalován záznamník, informace budou

být přihlášen na SolisCloud. Aktivace zabezpečení proti selhání zajistí, že do sítě nebude exportována žádná energie, což poskytne další

vrstva kontroly a bezpečnosti v případě přerušení komunikace.

Nastavení

Nastavení baterie

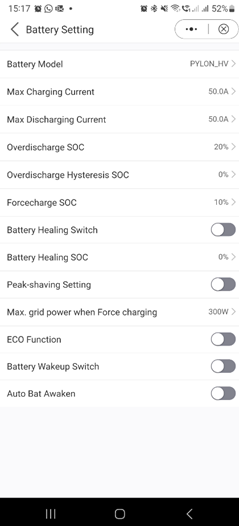

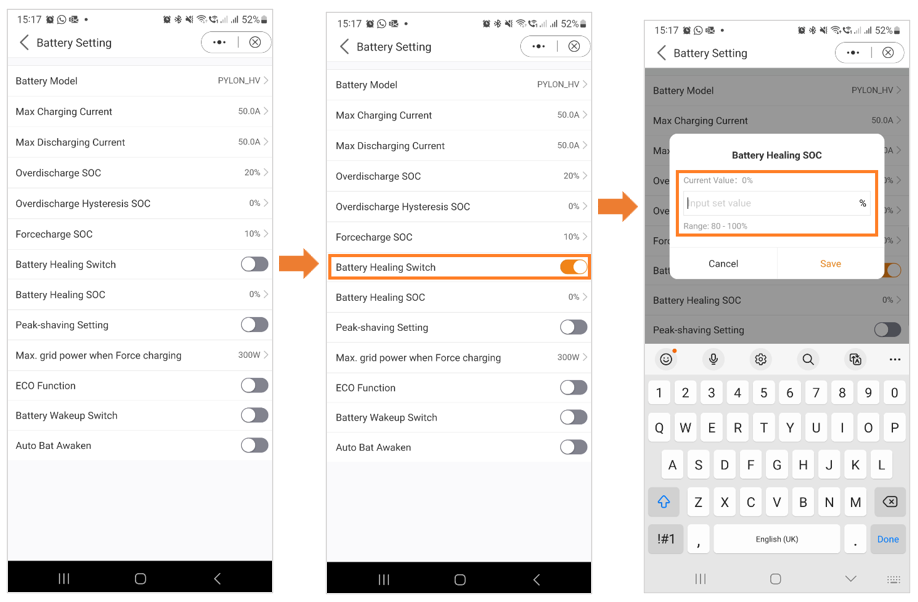

Sekce aplikace věnovaná bateriím nabízí řadu možností, jak přizpůsobit interakci mezi střídačem a baterií. Zde uvádíme vysvětlení funkcí a vlastností dostupných v této části, které uživatelům umožňují přizpůsobit chování střídače jejich specifickým preferencím a požadavkům.

­

Model baterie: Vyberte správný model baterie. Pokud nemáte baterii, zvolte "Bez baterie", abyste zajistili přesnou konfiguraci.

Maximální nabíjecí/vybíjecí proud: Vyberte maximální nabíjecí/vybíjecí proud, který si přejete. Tento výběr vám umožňuje přizpůsobit parametry nabíjení a vybíjení na základě vašich preferencí a požadavků.

SOC pro nadměrné vybití: SOC pro nadměrné vybití (State of Charge) je minimální úroveň nabití baterie, na kterou se střídač vybije. Působí jako pojistka, která zabraňuje vybití baterie nad tuto stanovenou prahovou hodnotu, čímž zajišťuje její dlouhou životnost a zdraví.

Hystereze nadměrného vybití SOC: Hystereze nadměrného vybití SOC je navržena tak, aby zabránila skoku SOC baterie na hodnotu, která je vyšší než skutečná SOC pro nadměrné vybití, což vede k vybití baterie, i když je baterie v nadměrně vybitém stavu. Když zákazník tuto funkci povolí, baterie vynutí nabíjení na Overdischarge SOC + Overdischarge Hystereze SOC.

Forcecharge SOC: Forcecharge SOC pro baterii je minimální stav nabití (SOC), při kterém střídač zahájí nabíjení baterie ze sítě. Určuje prahovou hodnotu, pod kterou se střídač aktivně zapojuje do dobíjení baterie, aby udržel optimální výkon.

Nastavení špičkového oholení: Pokud je přepínač povolen, výkon nuceného nabíjení se bude dynamicky upravovat.

Příklad nastavení Peak Shaving :

Pokud je spínač povolen, síla silového nabíjení bude

Dynamicky upravené.

Aby bylo jasno, několik příkladů: (Nastavení omezeného výkonu nuceného nabíjení = 4kW)

Pokud je zátěž = 3 kW, PV = 0 kW, P_forcecharge = P_Grid (4 kW) - P_ zátěž (3 kW) = 1 kW.

Pokud je zátěž = 10kW, PV = 0kW, P_forcecharge = 0kW, P_Grid = P_Load = 10kW.

Maximální výkon sítě při vynuceném nabíjení: Během aktivace Forcecharge mají uživatelé možnost nastavit maximální výkon využívaný sítí. Tato funkce umožňuje přizpůsobení limitu výkonu a zajišťuje kontrolu nad množstvím energie odebírané ze sítě během procesu nabíjení. (Je třeba aktivovat oholení špiček)

Funkce ECO: Pokud je FV výkon nižší než 100W a SOC klesne pod SOC nadměrného vybití, střídač vypne síťová relé a spínání IGBT. Pokud je dosaženo SOC s nuceným nabíjením, připojí se zpět k síti a nabije baterii zpět na SOC při nadměrném vybití, poté se opět vypne.

Přepínač probuzení baterie: Po příkazu k probuzení baterie střídač napájí stejnosměrný bateriový port pomocí Battery Wakeup Voltage a nízký AMP, dokud se neobnoví komunikace BMS baterie a v době probuzení.

Auto Bat Awaken: Baterie se probudí podle přednastavených podmínek probuzení baterie.

Spínač léčení baterie:

Když je lithiová baterie udržována vybitá po dlouhou dobu, měření SOC baterie není přesné. Tato funkce nabije baterii na nastavenou baterii Healing SOC, když baterie dosáhne vybitého SOC.  Tím bude zajištěn zdravý a stabilní provoz baterie.

Nastavení

Nastavení kódu mřížky

Nastavení kódu mřížky poskytuje uživatelům informace o parametrech kódu mřížky i o rozšířeném nastavení kódu mřížky.

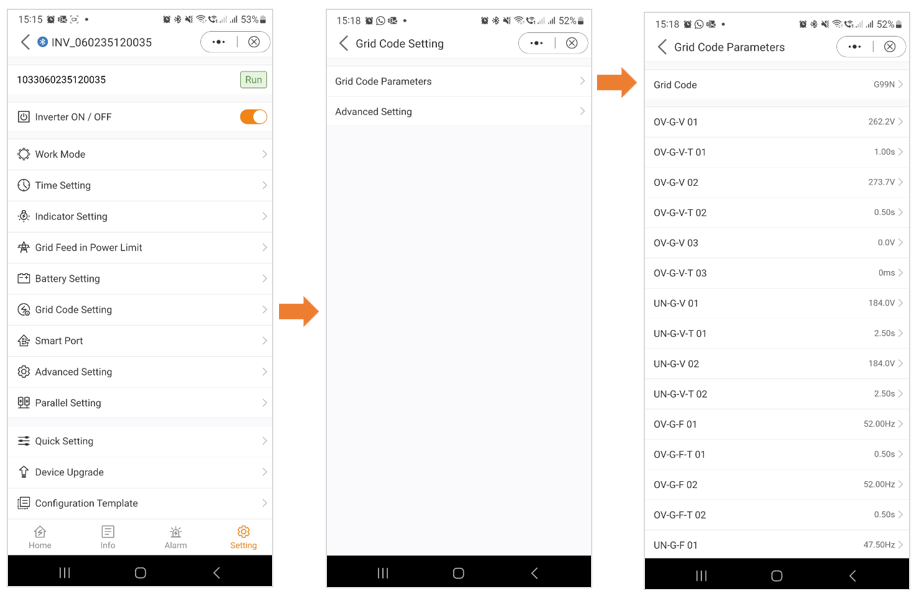

Nastavení gridového kódu – parametry gridového kódu

Parametry kódu mřížky poskytují přehled o podrobnostech vybraného kódu mřížky.

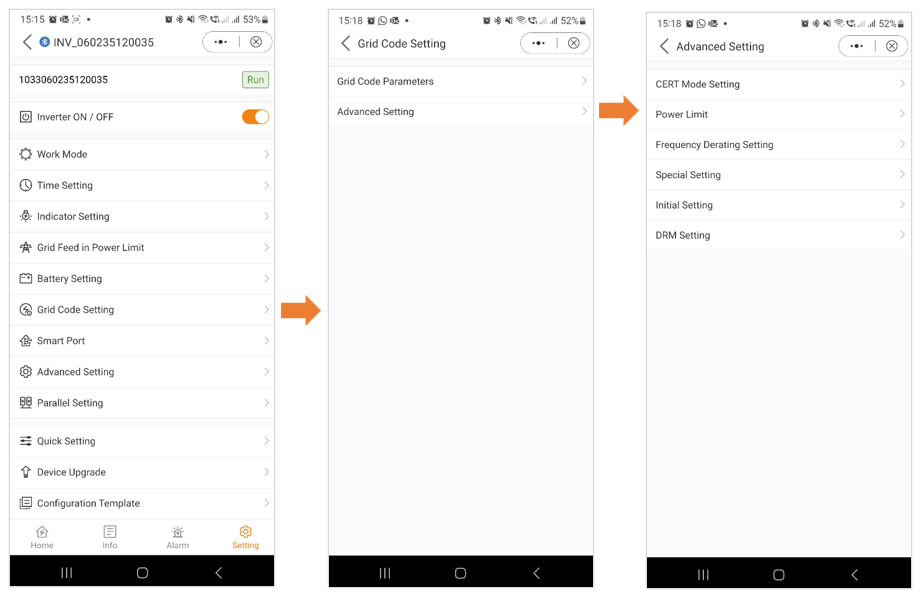

Nastavení kódu mřížky – pokročilé nastavení

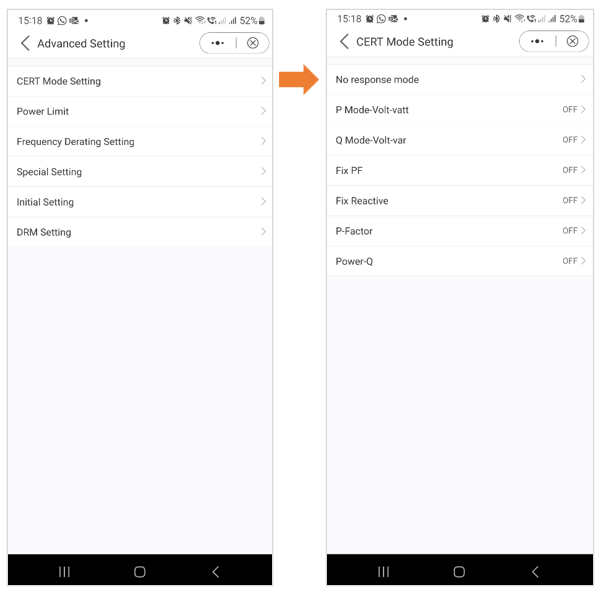

V rámci pokročilých nastavení získají uživatelé přehled o funkcích, jako je omezení výkonu, nastavení snížení výkonu a nastavení DRM (Dynamic Response Mechanism). Tyto pokročilé parametry nabízejí vyladěné možnosti ovládání a přizpůsobení pro optimalizaci výkonu invertorového systému.

 Nastavení kódu mřížky – pokročilé nastavení

Nastavení režimu CERT:

Režim certifikace je specifikován pracovními režimy pro kódy mřížky.

Nastavení kódu mřížky – pokročilé nastavení

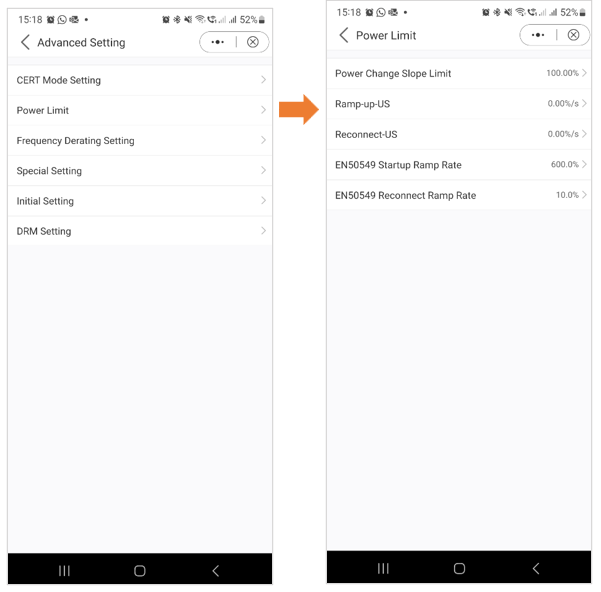

Omezení výkonu:

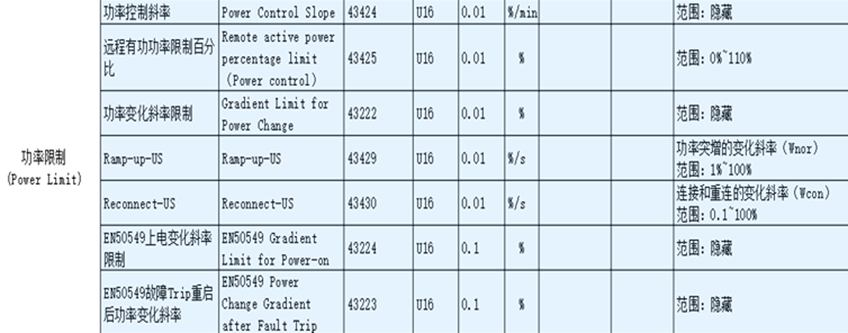

Další informace o limitu výkonu naleznete v grafu níže.

Nastavení kódu mřížky – pokročilé nastavení

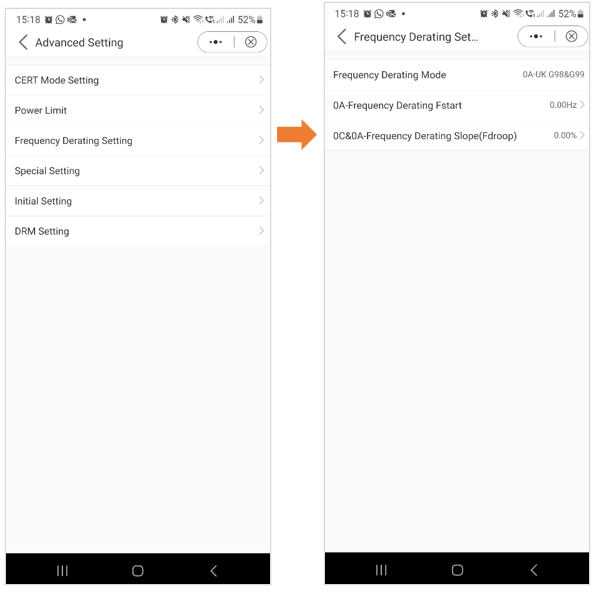

Nastavení snížení výkonu:

Když je síť ve stavu nadfrekvence, výstupní výkon střídače se sníží.

Nastavení kódu mřížky – pokročilé nastavení

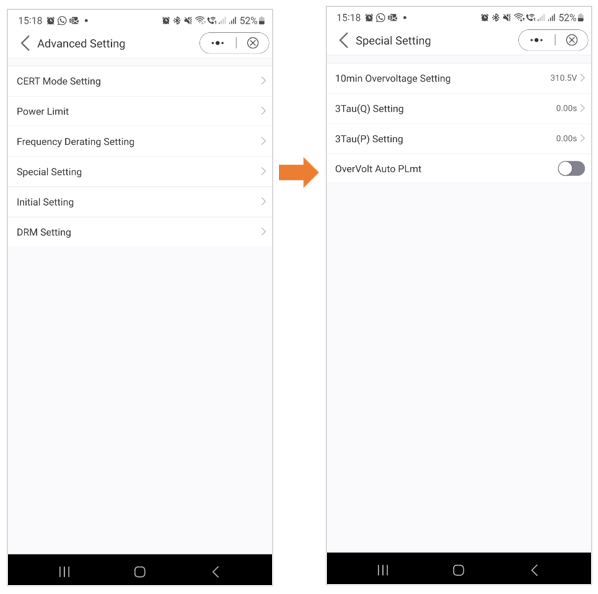

Speciální nastavení:

Tato nastavení jsou normální parametry ochrany v různých standardech rastru.

Nastavení kódu mřížky – pokročilé nastavení

Počáteční nastavení

Nastavení kódu mřížky – pokročilé nastavení

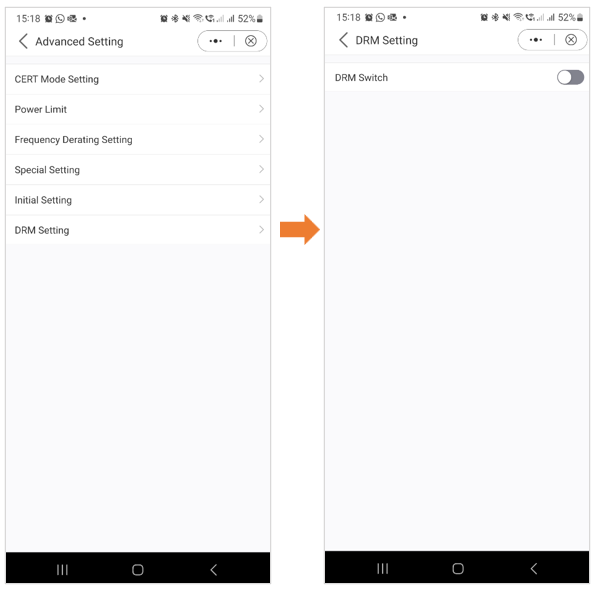

Nastavení DRM:

V této sekci mají uživatelé možnost zapnout nebo vypnout přepínač DRM (Dynamic Response Mechanism). Toto ovládání umožňuje uživatelům aktivovat nebo deaktivovat mechanismus dynamické odezvy, což poskytuje flexibilitu při řízení odezvy střídače na podmínky sítě.

Nastavení

Nastavení Smart portu

Nastavení Smart Port umožňuje uživatelům dohlížet na nastavení záložního portu a generátoru. Pro podrobné informace o každém konkrétním nastavení se neváhejte obrátit na podporu Solis a požádejte o pomoc.

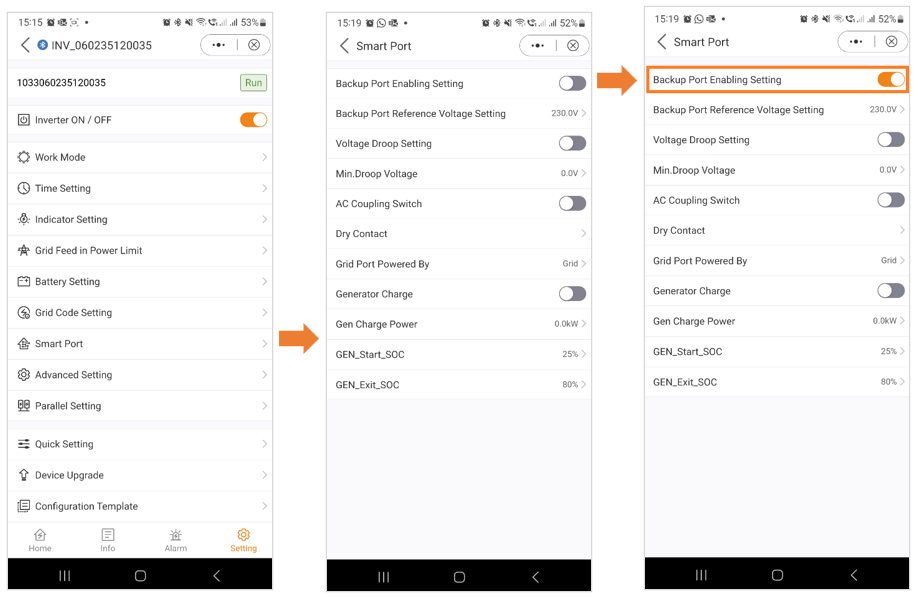

Níže uvedený příklad - Záložní port

Povolením záložního portu můžete připojit konkrétní zátěže pro záložní napájení. Je důležité si uvědomit, že Solis nedoporučuje připojovat celý dům k záložnímu portu. Záložní port je určen pouze pro nouzové napájení. Přesné podrobnosti o maximálním zatížení, které lze připojit k záložnímu portu, naleznete v datovém listu vašeho střídače.

Nastavení

Pokročilá nastavení

V rámci pokročilých nastavení máte k dispozici různé možnosti, jak je znázorněno na obrázku níže. Pro podrobnější informace o těchto nastaveních se neváhejte obrátit na podporu Solis s žádostí o pomoc.

Nastavení

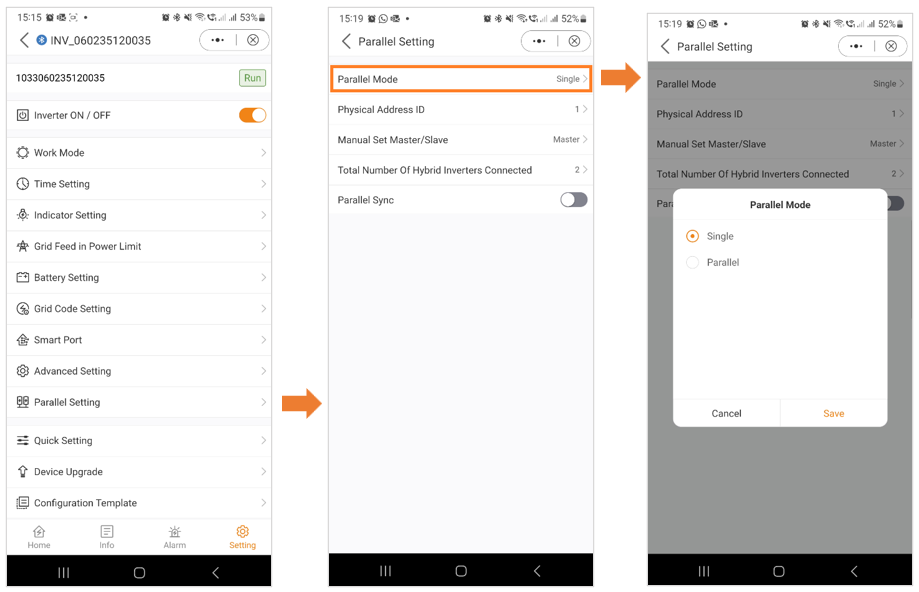

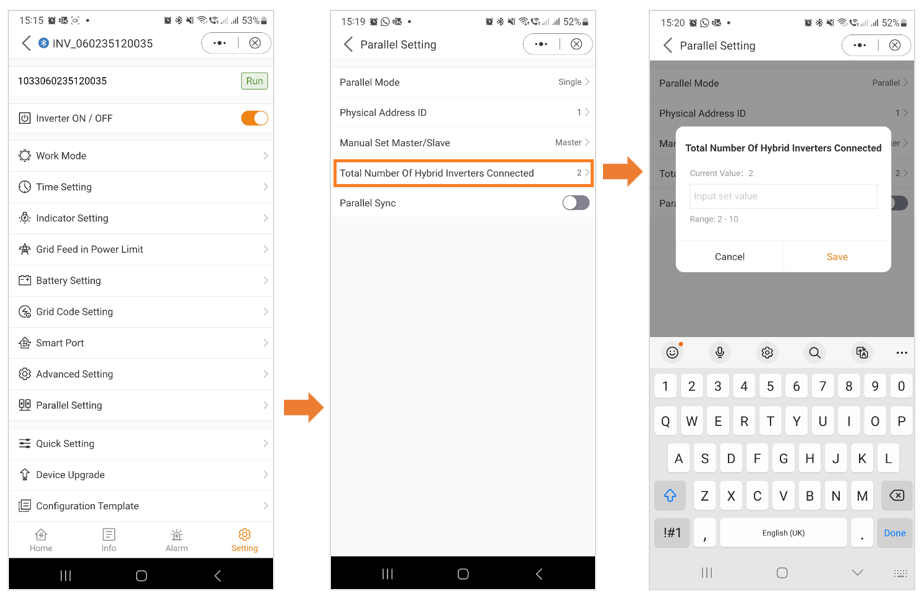

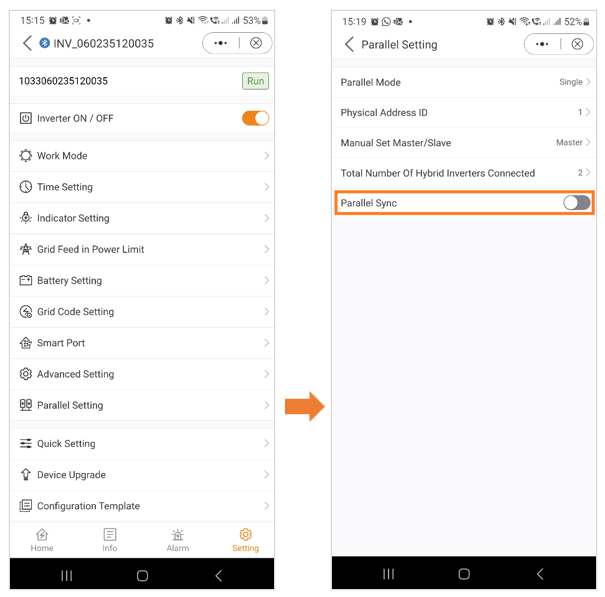

Paralelní nastavení – Paralelní režim

Uveďte, zda máte ve svém nastavení jeden střídač, nebo zda máte více střídačů zapojených paralelně.

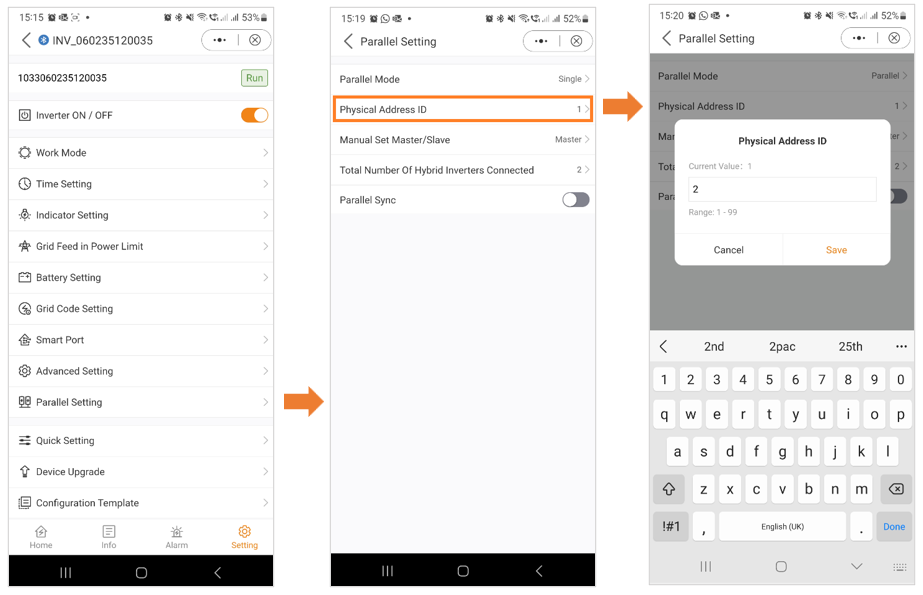

Paralelní nastavení – fyzická adresa

Každému střídači přiřaďte jedinečnou adresu. U jednoho střídače nastavte ID adresy na 1. Pokud máte více střídačů, určete pro každý z nich odlišnou adresu, počínaje hlavním střídačem na adrese 1. Následným střídačům by měly být přiřazeny jednotlivé číselné adresy v postupném pořadí.

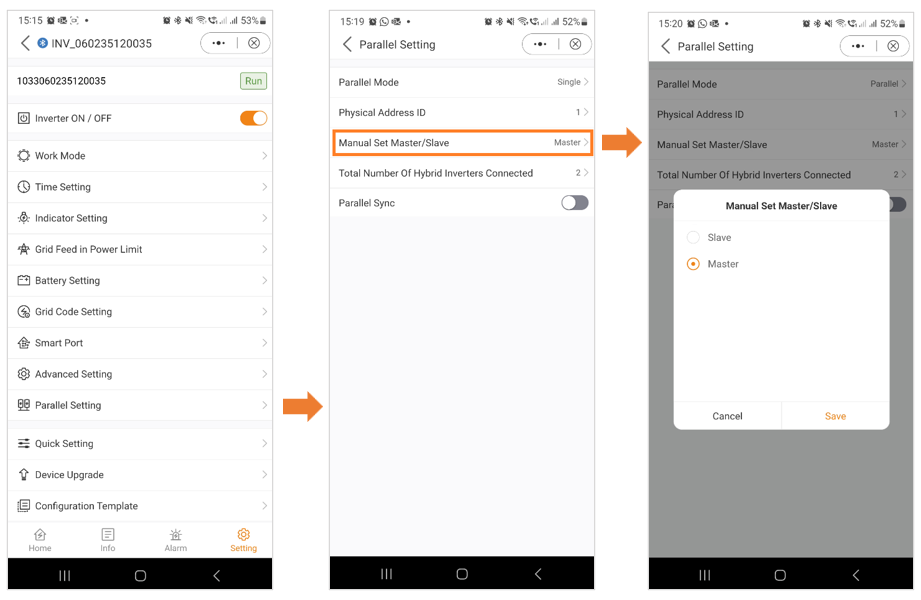

Paralelní nastavení – Master/Slave

Určete, zda střídač funguje jako master nebo slave. V systému s jedním střídačem jej označte jako "hlavní". U nastavení s více paralelně zapojenými střídači přiřaďte střídači adresu 1 jako hlavní a všechny ostatní střídače by měly být nakonfigurovány jako podřízené jednotky.

Paralelní nastavení – celkový počet připojených měničů

Uveďte celkový počet střídačů připojených v systému.

Paralelní nastavení – Paralelní synchronizace

Pokud je zapnuta paralelní synchronizace, pracovní režimy a další nastavení lze synchronně nastavovat prostřednictvím Master, spíše než nastavovat samostatně pro každý podřízený stroj.

Nastavení

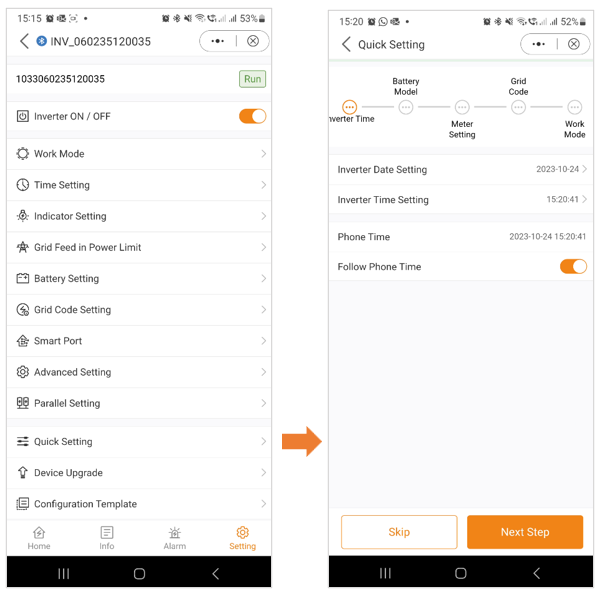

Rychlé nastavení

Pokud si přejete znovu navštívit rychlá nastavení, jak je vysvětleno v části výše, máte možnost tak učinit zde.

Nastavení

Upgrade zařízení

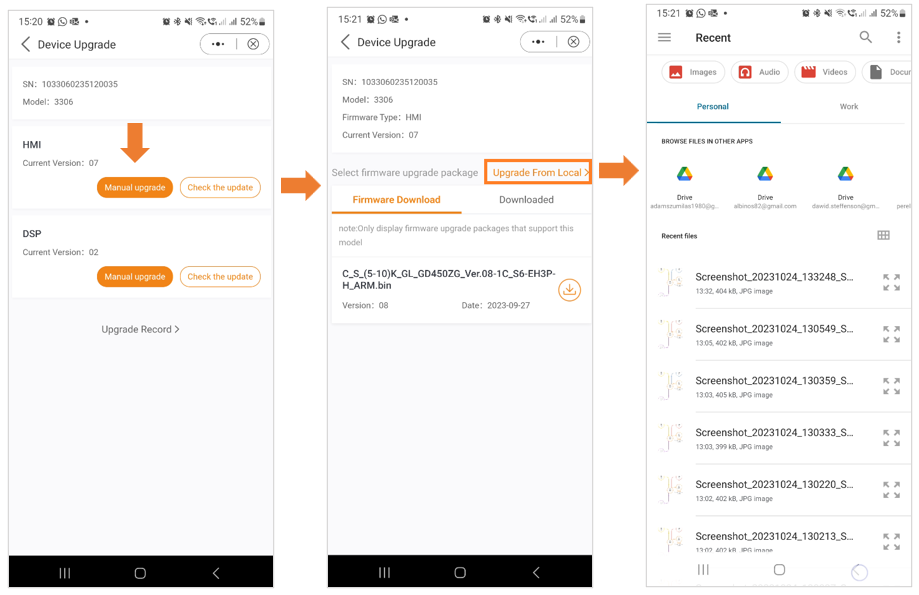

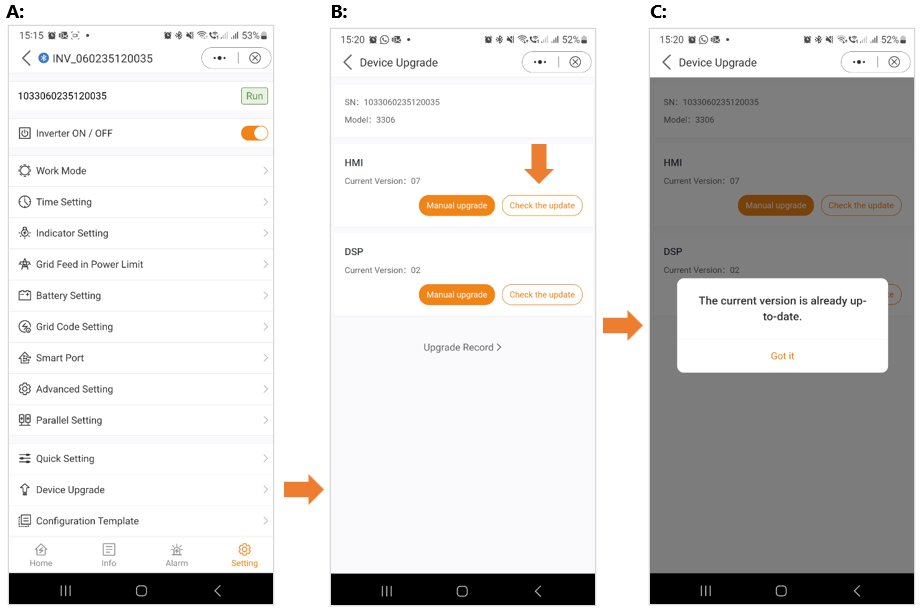

A: Obrazovka Obecná nastavení

B: Po výběru možnosti "Upgrade zařízení" se zobrazí obrazovka zobrazující sériové číslo vašeho zařízení, jeho

a aktuální verze firmwaru nainstalované pro HMI a DSP.

C: Po kliknutí na "Zkontrolovat aktualizaci" se zobrazí obrazovka se stavem firmwaru. V tomto případě se jedná o

ukazuje, že firmware je aktuální. Pokud váš střídač vyžaduje aktualizaci, na obrazovce se zobrazí nejnovější firmware

Verze dostupná pro instalaci do vašeho zařízení.

D: Máte také možnost provést ruční aktualizaci. To je nutné například v případě, že není internet

nebo pokud se vzdálená aktualizace nezdařila.

E: Po výběru možnosti "Ruční upgrade" se zobrazí obrazovka s možnostmi stažení firmwaru. Mikroprogramové vybavení

Stáhnout" je to, co je k dispozici na Soliscloud.

F: Na sousední kartě najdete firmware "Staženo". Stažený firmware je to, co máte lokálně uloženo.

Upgrade zařízení

V případě potřeby máte možnost vybrat soubor firmwaru z místního disku. Chcete-li získat místní aktualizaci firmwaru file, obraťte se na místní podporu Solis.

Nastavení

Konfigurační šablona

S aplikací mají uživatelé možnost vytvářet šablony. Tyto šablony umožňují uživatelům definovat parametry, včetně pracovního režimu, nastavení EPM, konfigurace baterie a dalších předvoleb. Jakmile je šablona uložena, lze ji bez námahy použít na jiné střídače na stejném místě.

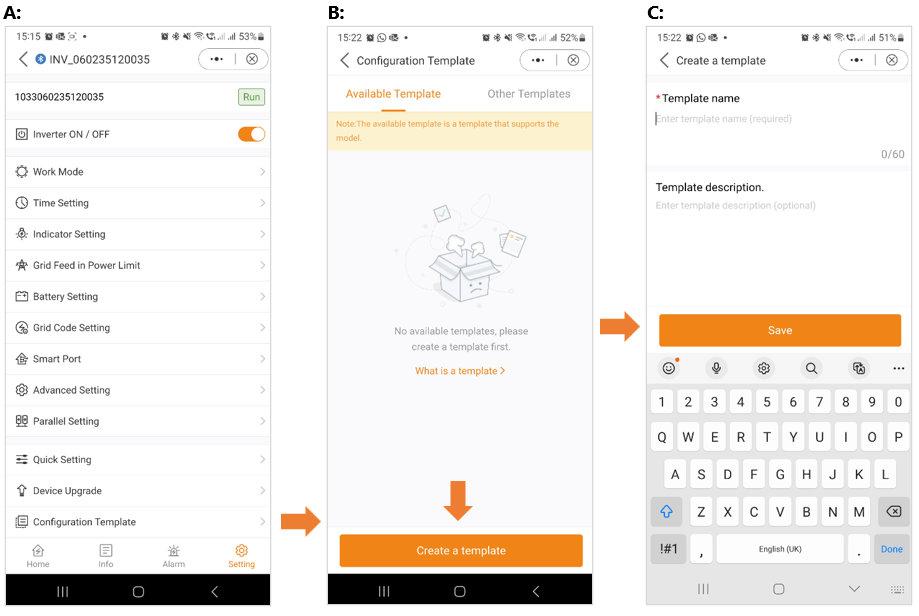

Chcete-li vytvořit šablonu, postupujte podle těchto pokynů:

Odpověď: Klikněte na "Nastavení".

B: Vyberte možnost "Vytvořit šablonu".

C: Vyberte název šablony. Stisknutím tlačítka "Uložit" potvrďte a uložte šablonu.

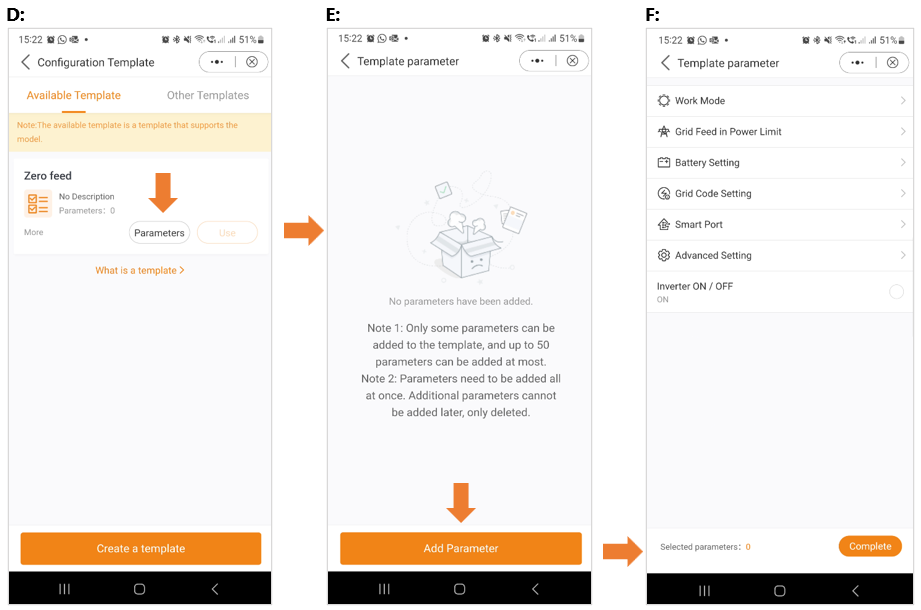

D: Po uložení bude šablona viditelná ve vašem seznamu dostupných šablon. Stále však musíte nastavit všechny

pro vaši šablonu. Chcete-li to provést, klikněte na "Parametry".

E: Protože zatím nebyly nastaveny žádné parametry, je třeba je přidat. Klikněte na "Přidat parametry".

F: Nastavte každý parametr podle svých požadavků. Jakmile tento proces dokončíte, klikněte na "Dokončit". Tvůj

Šablona je nyní připravena k použití.

Další nastavení

Kliknutím na tři tečky v pravém horním rohu obrazovky se vám zobrazí různé možnosti, včetně sekce "Další nastavení". Zde můžete nastavit obnovovací frekvenci, nastavit heslo, změnit heslo nebo resetovat heslo vlastníka.

Zde je příklad, jak změnit heslo:

1. Klikněte na tři tečky.
2. Vyberte "Další nastavení".
3. Klikněte na "Změnit heslo".
4. Zadejte nové heslo.

Doufáme, že tyto informace byly užitečné. V případě jakýchkoli dalších dotazů se neváhejte obrátit na místní zákaznickou podporu Solis.
