 Komunikační porty pro připojení baterie

Vzhledem k tomu, že poptávka po čistých a spolehlivých energetických řešeních neustále roste, stává se kompatibilita střídačů Solis s bateriemi různých výrobců klíčovým problémem pro ty, kteří hledají univerzální a účinná řešení pro skladování energie. V tomto článku se budeme zabývat různými metodami a úvahami o bezproblémovém propojení střídačů Solis s bateriemi od různých výrobců, což vám umožní přizpůsobit systém skladování energie vašim jedinečným požadavkům.

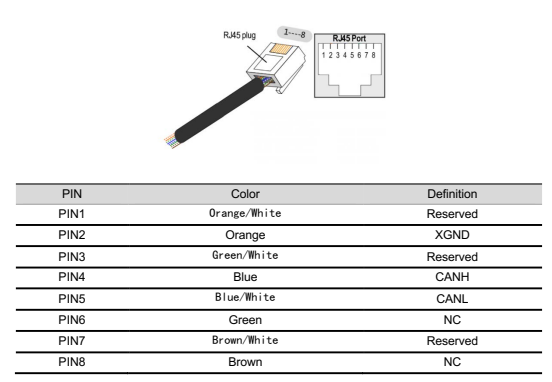

Pokud chcete připojit baterii ke střídačům Solis, jsou komunikační porty na straně střídače následující:

CAN-H (Controller Area Network High) na pinu 4 (modrý)

CAN-L (Controller Area Network Low) na pinu 5 (modrá/bílá)

Pokud jde o podrobnosti o komunikaci CAN pro vaše baterie, doporučujeme nahlédnout do příruček k jednotlivým bateriím od jednotlivých výrobců. Různí výrobci baterií mohou mít jedinečné specifikace a požadavky na komunikaci CAN, proto je nezbytné nahlédnout do konkrétní dokumentace k používaným bateriím.

Chápeme, že to může být poněkud složité, ale sestavili jsme pro vás seznam údajů o komunikačním připojení pro několik výrobců baterií, abychom vám pomohli.

Vysoké napětí (pro zařízení S6-EH3P(5-10)K-H-EU a RHI-3P(5-10)K-HVES-5G):

(Klikněte prosím na odkazy

1. BYD (Battery-Box-Premium - HVS/HVM)
2. Pylon (Force-H2)
3. Soluna (modul 10K Pack HV)
4. Weco (WeCo5K3-LV-HV)
5. Dyness (řada Tower)
6. LG Energy Solutions (Resu 10H Prime)

Nízké napětí (pro zařízení RHI-(3-4.6)K-48ES-5G, S5-EH1P(3-6)K-L a S6-EA1P(3.6-6)K-L):

(Klikněte prosím na odkazy

1. BYD (Battery-Box-Premium - LVS/LVM)
2. Pylon (Force-L1)
3. Pylon (US5000)
4. Liška (LV5200)
5. LG Energy Solutions (Resu3.3, Resu 6.5, Resu10)
6. Puredrive (PureStorage II Hybrid 5kWh)
7. Zelená řešení (Home E10)
8. UZ Energy (Power Lite)
9. WeCo (5K3 XP/4K4 LT)

VYSOKONAPĚŤOVÉ BATERIE:

BYD:

Bateriový box Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

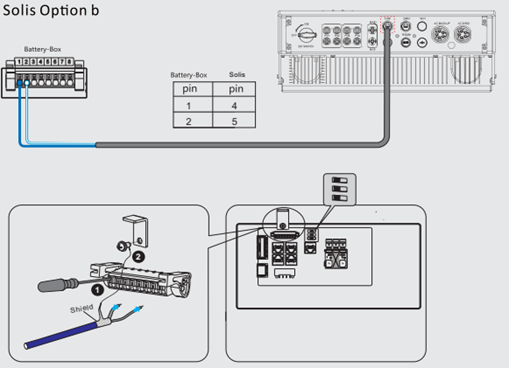

Pokud chcete připojit baterii BYD ke střídačům Solis, jsou komunikační porty na straně střídače a BMS následující:

CAN-H (Controller Area Network High) na pinu 1 (modrý)

CAN-L (Controller Area Network Low) na pinu 2 (modrá/bílá)

PylonTech:

Pokud chcete připojit baterii Pylon ke střídačům Solis, jsou komunikační porty na straně BMS následující:

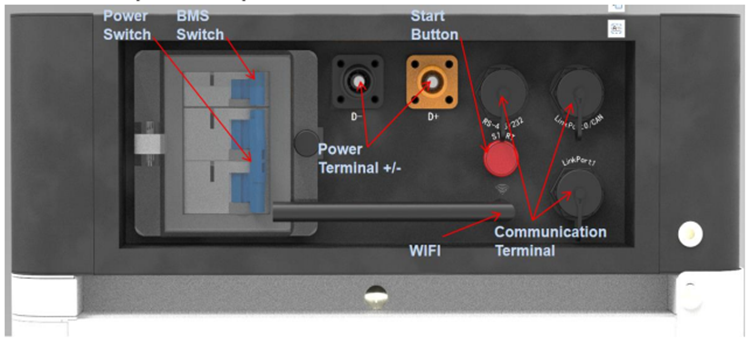

BMS:

Komunikační terminály:

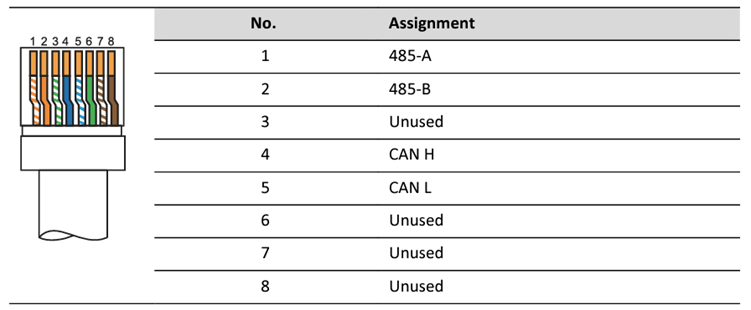

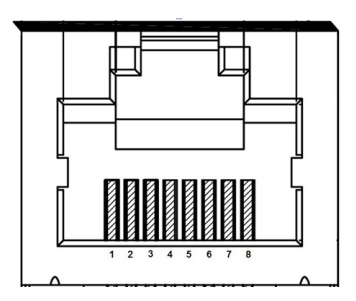

Definice pinu portu RJ45

CAN-H (Controller Area Network High) na pinu 4 (modrý)

CAN-L (Controller Area Network Low) na pinu 5 (modrá/bílá)

Soluna:

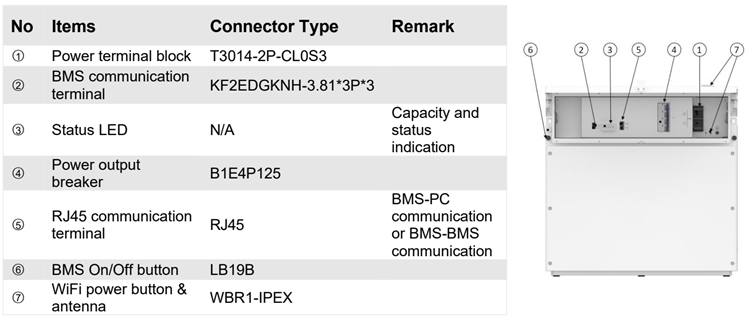

Modul 10K Pack HV

BMS:

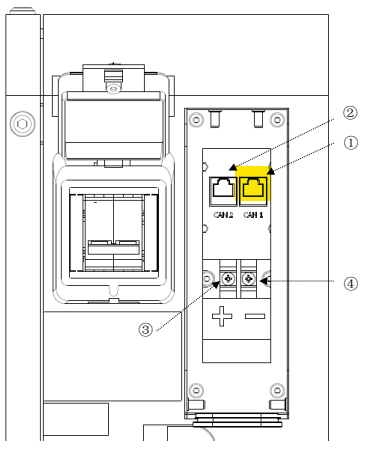

Ujistěte se, že používáte správný port COM (port CAN 1).

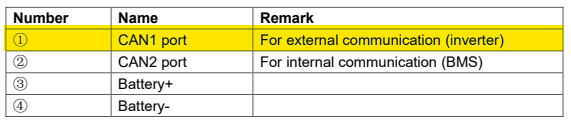

Komunikační rozhraní CAN pro baterii Soluna je následující:

Port CAN 1 pro komunikaci s měničem

WECO:

WeCo5K3-LV-HV a HV BOX XP

Při navazování spojení mezi baterií Weco a střídači Solis se komunikační porty na straně BMS konfigurují následovně:

Port RJ45 odpovídající definici pinů sběrnice CAN

PODÍVEJTE SE PROSÍM NA NÁSLEDUJÍCÍ ČLÁNEK, KDE NAJDETE PODROBNÝ NÁVOD, JAK PŘIPOJIT BATERII WECO KE STŘÍDAČŮM SOLIS.

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Dyness:

Řada Tower

Pokud chcete propojit baterii Dyness Tower se střídači Solis, zde jsou specifikace komunikačního portu na straně BMS:

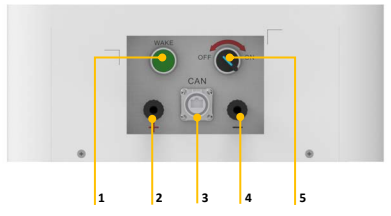

Rozhraní BMS:

1: Tlačítko napájení/probuzení

2: Kladné připojení baterie

3: Komunikační port CAN

4: Připojení baterie záporné

5: Vypínač napájení

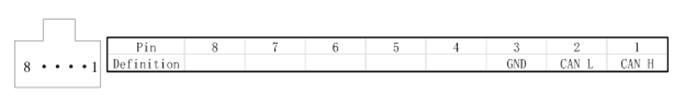

Definice pinů pro komunikaci CAN:

LG Energy Solutions:

Resu 10H Prime

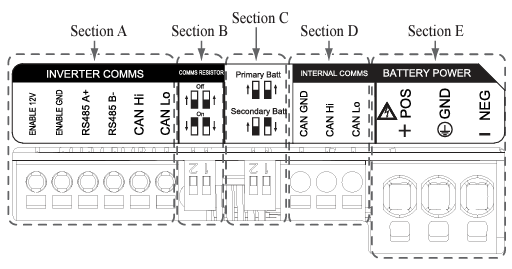

Připojení kabelů:

Konfigurace kabelu:

Oddíl A:

Komunikační porty měniče včetně CAN/RS485 a povolovacích linek.

Oddíl B:

Přepínač DIP pro nastavení zakončovacího odporu komunikace.

Oddíl C:

Přepínač DIP pro nastavení primárních/sekundárních balíčků.

Oddíl D:

Nepřipojujte interní komunikační porty

Oddíl E:

Napájecí porty baterie včetně kladného/záporného pólu a uzemnění (POS: napájecí svorka plus, NEG: napájecí svorka minus, GND: uzemnění)

Průvodce pro připojení kabelu:

Komunikační porty:

• Nejprve připojte zemnicí vodič povolení ke svorce 2.
• Připojte kladné napětí 12V ke svorce 1.
• Vyberte metodu, která odpovídá způsobu komunikace měniče v označené části.
• Pokud měnič používá RS485, připojte vedení RS485 (A+, B-) ke svorkám 3 a 4. Pokud měnič používá metodu CAN, připojte vedení CAN (high, low) ke svorkám 5 a 6.

Přepínač DIP pro nastavení komunikačního zakončovacího odporu primárních/sekundárních paketů

Pro jednotlivé balení snižte přepínač DIP (komunikační zakončovací odpor) úplně dolů.

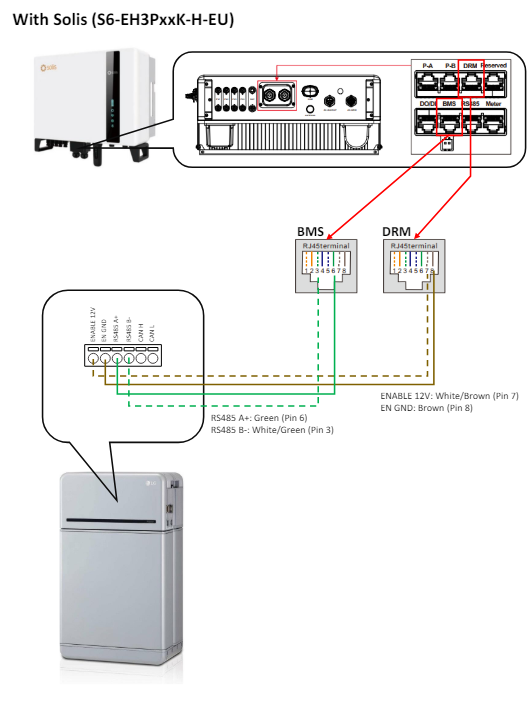

Použijte port BMS na straně měniče:

Připojte odpovídajícím způsobem kódy PIN:

• Povolení GND na PIN 2: oranžová
• RS485 B- na PIN 3: zelená/bílá
• RS485 A+ na PIN 6: zelená
• Povolení 12 V na PIN 7: hnědá/bílá

NÍZKONAPĚŤOVÉ BATERIE:

BYD:

Bateriový box Premium - LVS a LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

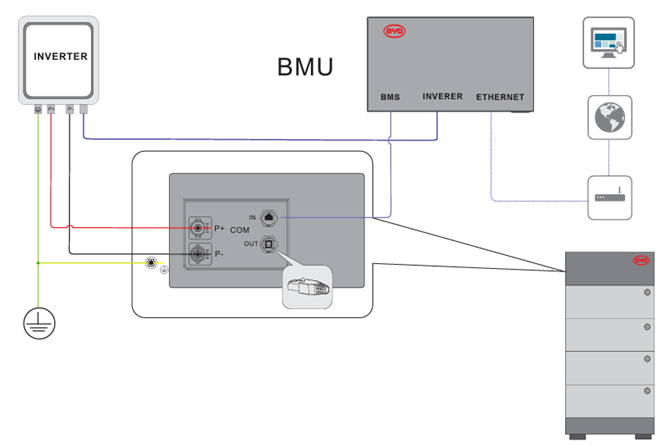

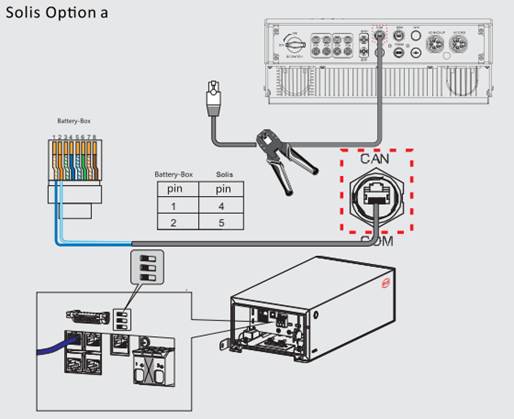

Schéma připojení:

Přiřazení pinů pro baterie BYD:

PylonTech:

Pro ty, kteří chtějí navázat spojení mezi baterií Pylon Force L1 a střídači Solis, uvádíme podrobnosti o komunikačním portu na straně BMS:

Modul Contol:

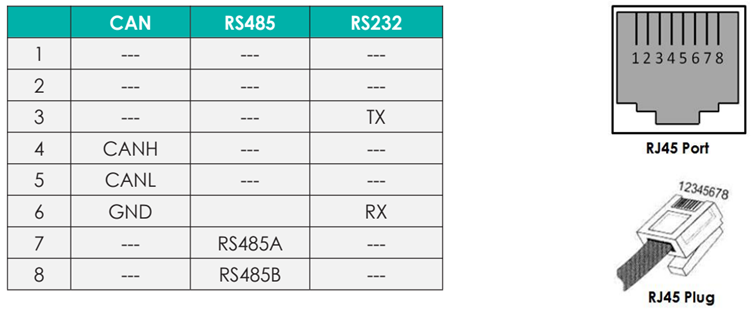

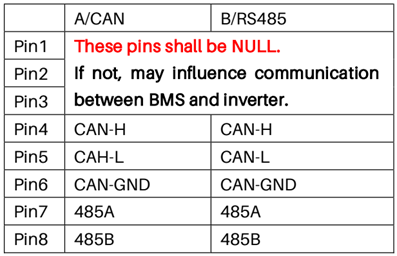

Definice pinu portu RJ45

Poznámka: Jiný pin musí být NULL, jinak může ovlivnit komunikaci systému.

PylonTech:

Pokud potřebujete připojit baterii Pylon US5000 a měniče Solis:

POZNÁMKA: POUŽIJTE KABEL OD PLECHOVKY DODANÝ SPOLEČNOSTÍ PYLON

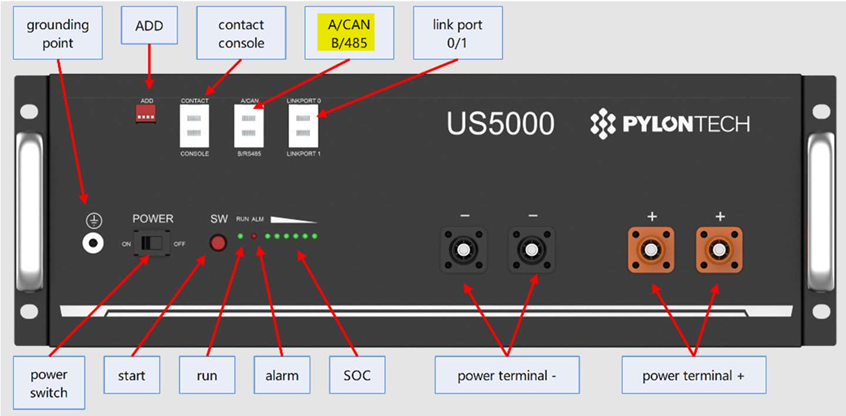

US5000 Přední panel:

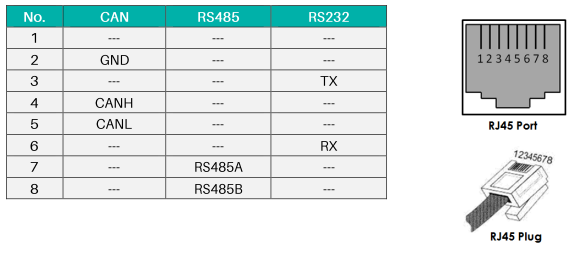

Definice pinu portu RJ45

Fox:

LV5200

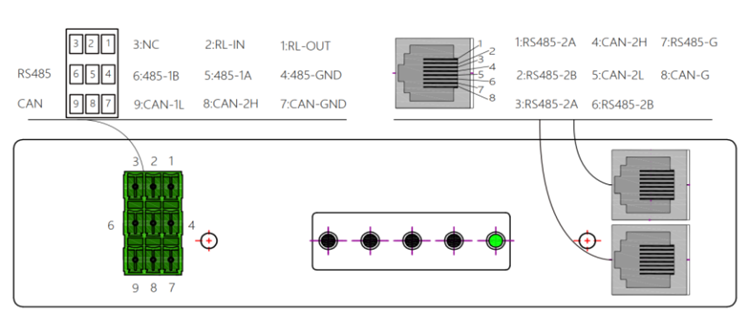

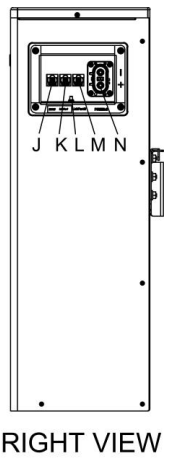

Rozhraní BMS:

    J: CAN

    K: RS485

    L: Zemnicí šroub

    M: LinkPort0

    N: POWER-2

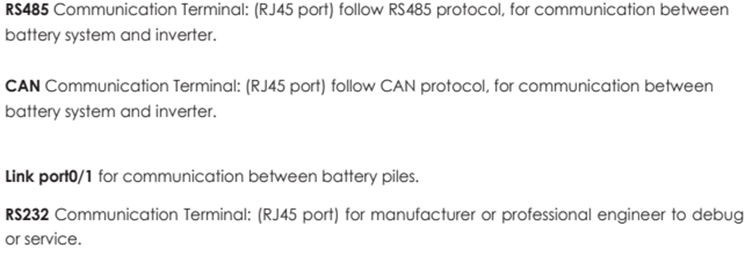

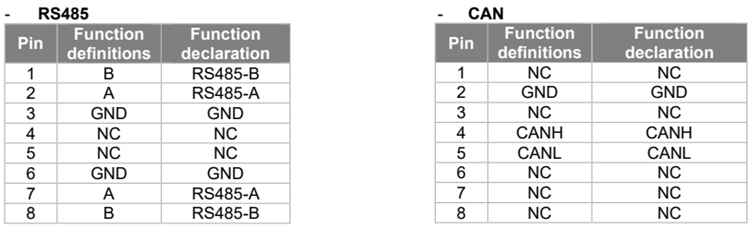

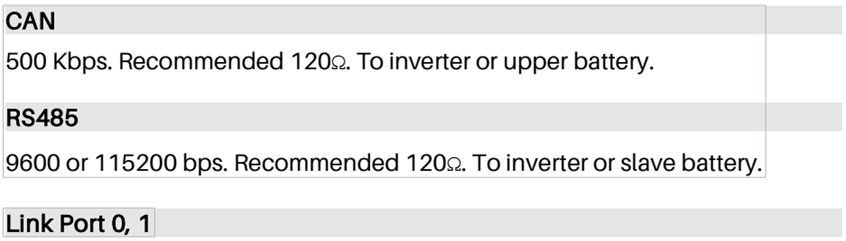

Komunikační rozhraní CAN / RS485 je komunikační rozhraní měniče. Rozhraní je definováno takto:

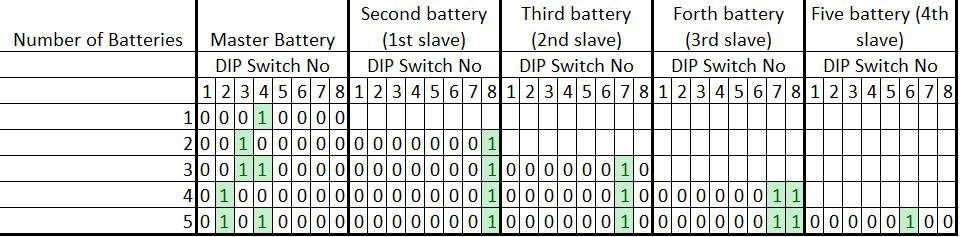

Dip přepínače

LG Energy Solutions:

Resu3.3, Resu 6.5, Resu10

Připojení síťových kabelů:

Připojte každý síťový kabel k odpovídajícímu síťovému portu. Port vlevo dole použijte pro první akumulátor, port vpravo dole pro druhý akumulátor a port nahoře pro měnič.

Konfigurace akumulátoru:

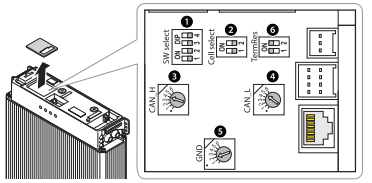

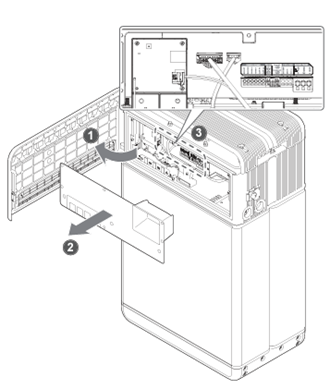

Odstraňte kryt spínače tak, že jej vytáhnete nahoru, abyste odkryli desku plošných spojů.

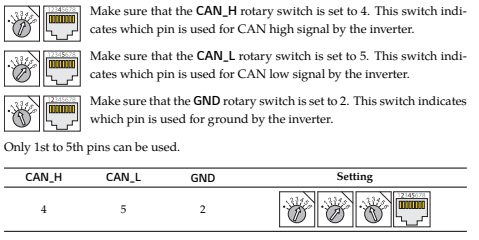

Nastavení pro pin sběrnice CAN:

Puredrive:

PureStorage II Hybrid 5kWh

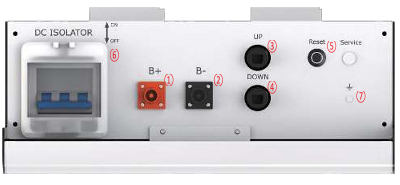

Připojovací rozhraní:

1. Baterie<--> Napájecí kabely měniče(+)
2. Baterie<--> Napájecí kabely měniče(-)
3. Komunikační kabely(nahoru)
4. Komunikační kabely(dolů)
5. Tlačítko pro resetování baterie
6. Izolátor stejnosměrného proudu
7. Bod uzemnění

Použijte dodaný komunikační kabel

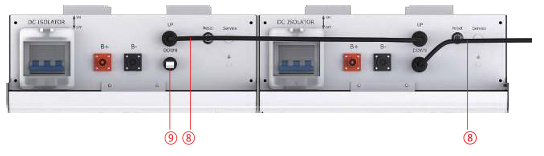

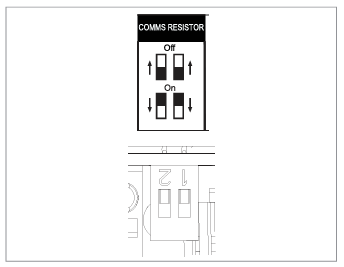

Připojte komunikační kabely podle obrázku níže. Připojte odpor COM k poslednímu komunikačnímu rozhraní, které je otevřené.

Vezměte prosím na vědomí, že i při instalaci s jednou baterií nebo s více bateriemi je pro zesílení signálu sběrnice CAN vyžadován rezistor COM.

            8. Komunikační kabel

            9. COM rezistor

   Zapojte odpor COM Nasaďte ochrannou krytku

Green Solutions Inc:

Domů E10

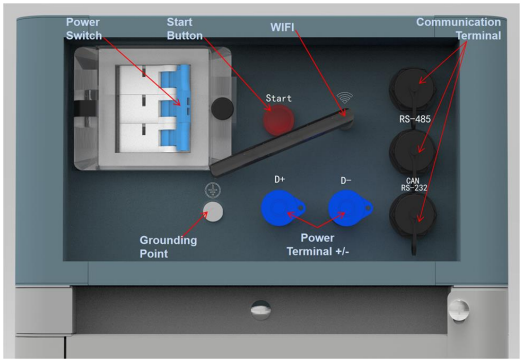

Chcete-li propojit baterii Green solutions se střídači Solis, vezměte na vědomí následující nastavení komunikačního portu na straně BMS:

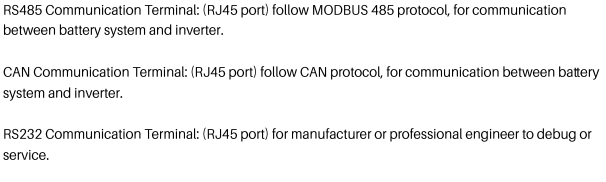

Komunikační terminály:

UZ Energy:

Power Lite

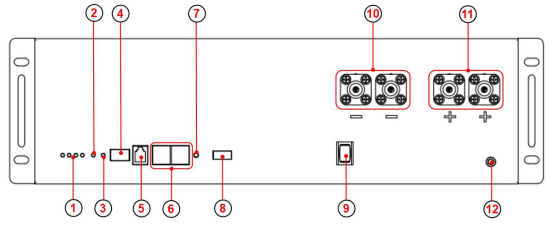

Rozhraní baterie:

1: SOC LED x4

2: Alarmová LED dioda

3: LED DIODA RUN

4: Dialer

5: Komunikační port RJ11 RS232 K hornímu stroji

6: Komunikační port *2 RJ45 CAN K PCS RS485 Interní připojení

7: Resetování systému Wakeen ze stavu poruchy

8: Suchý kontakt

9: Vypínač napájení

10: Port negativní x2 PSR6XAB černý 5,7, 25 mm2

11: Pozitivní port x2 PSR6XBB Oranžový 5,7, 25mm2

12: GND M6 žlutozelená, 10 AWG

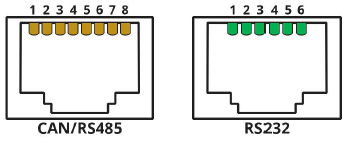

Definice portu RJ45:

CAN:

• Pin 1: CAN-H
• Pin 5: CAN-L
• Pin 2, 3, 4, 6, 7: NC
• Pin 8: GND

RS485:

• Pin 1, 4, 5: NC
• Pin 2, 7: RS485-A
• Pin 3, 6: RS485-B
• Pin 8: GND

RS232:

• Pin 1, 2, 6: NC
• Pin 3: vysílání BMS; přijímač počítače
• Pin 4: přijímač BMS; vysílání počítače
• Pin 5: GND

WeCo:

5K3 XP / 4K4 LT

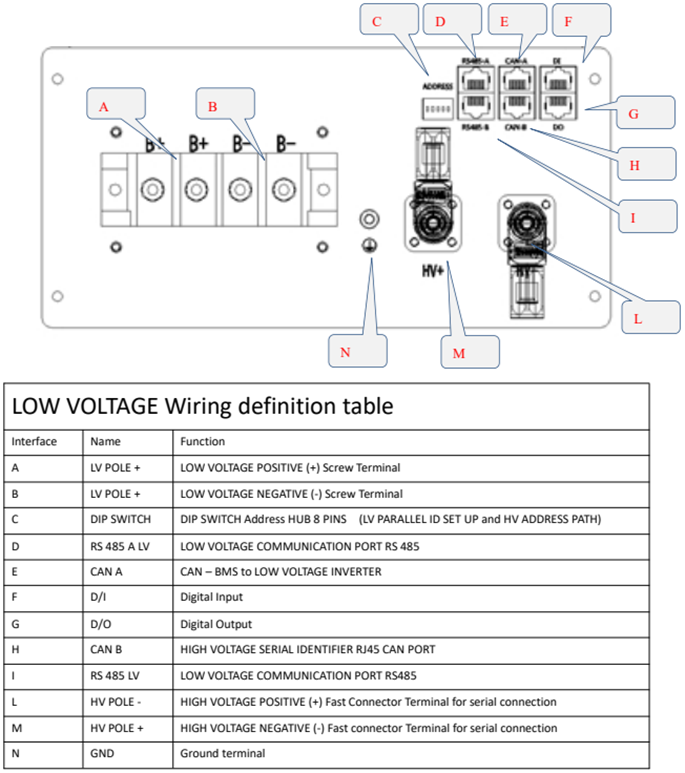

Rozhraní baterie:

5K3 XP PŘÍKLAD

Všechny přepínače DIP jsou nastaveny na OFF (00000000). Pouze DIP poslední podřízené jednotky musí být nastaven jinak (00000100).

4K4 LT PŘÍKLAD

Všechny přepínače DIP jsou nastaveny na OFF (00000000). Pouze DIP posledního podřízeného zařízení musí být nastaven jinak (00000100).

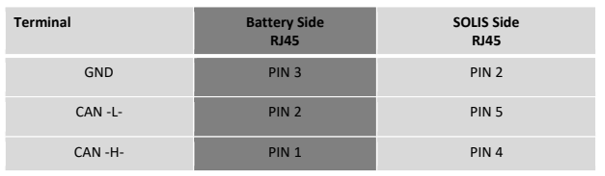

BMS CAN PIN OUT na straně baterie je stejný pro všechny baterie WeCo.

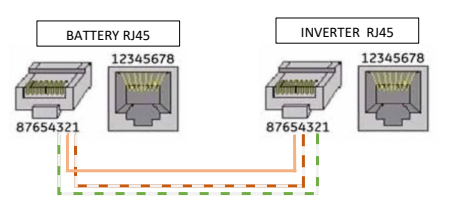

Svorka RJ45 na straně měniče musí být zalisována tak, aby odpovídala PIN OUT měniče.

PODÍVEJTE SE PROSÍM NA NÁSLEDUJÍCÍ ČLÁNEK, KDE NAJDETE PODROBNÝ NÁVOD, JAK PŘIPOJIT BATERII WECO KE STŘÍDAČŮM SOLIS.

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Doufáme, že vám tyto informace o připojení baterií ke střídačům pomohou. Pokud máte další otázky nebo specifické požadavky na baterie, neváhejte se na nás obrátit. Jsme zde, abychom vám pomohli, jak jen to bude možné.
