 Akü Bağlantısı için İletişim Portları

Temiz ve güvenilir enerji çözümlerine olan talep artmaya devam ettikçe, Solis invertörlerinin farklı üreticilerin pilleriyle uyumluluğu, çok yönlü ve verimli enerji depolama çözümleri arayanlar için çok önemli bir endişe haline geldi. Bu makalede, Solis invertörlerini birden fazla üreticinin pilleriyle sorunsuz bir şekilde bağlamak için çeşitli yöntemleri ve hususları inceleyeceğiz ve enerji depolama sisteminizi benzersiz gereksinimlerinize göre uyarlamanıza olanak tanıyacağız.

Akünüzü Solis inverterler ile bağlamak isterseniz inverter tarafında bulunan haberleşme portları   aşağıdaki gibidir:

CAN-H (Denetleyici Alan Ağı Yüksek) on Pin 4 (mavi)

Pin 5'te CAN-L (Denetleyici Alan Ağı Düşük) (mavi/beyaz)

Pilleriniz için CAN iletişim ayrıntılarını anlamak söz konusu olduğunda, her üretici tarafından sağlanan ayrı pil kılavuzlarına başvurmanızı öneririz. Farklı pil üreticilerinin CAN iletişimi için benzersiz özellikleri ve gereksinimleri olabilir, bu nedenle kullandığınız piller için özel belgelere başvurmanız çok önemlidir.

Bunun biraz karmaşık olabileceğini anlıyoruz, ancak size yardımcı olmak için birkaç pil üreticisi için iletişim bağlantısı ayrıntılarının bir listesini derledik.

Yüksek Gerilim (S6-EH3P(5-10)K-H-EU ve RHI-3P(5-10)K-HVES-5G cihazları için):

(Lütfen linklere tıklayınız)

1. BYD (Pil Kutusu-Premium - HVS/HVM)
2. Pilon (Kuvvet-H2)
3. Soluna (Modül 10K Paket HV)
4. Weco (WeCo5K3-LV-HV)
5. Dyness (Kule Serisi)
6. LG Enerji Çözümleri (Resu 10H Prime)

Alçak Gerilim (RHI-(3-4.6)K-48ES-5G, S5-EH1P(3-6)K-L ve S6-EA1P(3.6-6)K-L cihazları için):

(Lütfen linklere tıklayınız)

1. BYD (Akü Kutusu-Premium - LVS/LVM)
2. Pilon (Kuvvet-L1)
3. Pilon (US5000)
4. Tilki (LV5200)
5. LG Enerji Çözümleri (Resu3.3, Resu 6.5, Resu10)
6. Puredrive (PureStorage II Hibrit 5 kWh)
7. Yeşil Çözümler (Home E10)
8. UZ Enerji (Power Lite)
9. WeCo (5K3 XP/4K4 LT)

YÜKSEK VOLTAJLI PILLER:

BYD:

Akü Kutusu Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

BYD bataryanızı Solis inverterler ile bağlamak isterseniz inverter tarafında ve BMS tarafında bulunan haberleşme portları aşağıdaki gibidir:

CAN-H (Denetleyici Alan Ağı Yüksek) on Pin 1 (mavi)

Pin 2'de CAN-L (Denetleyici Alan Ağı Düşük) (mavi/beyaz)

Pylon Teknolojisi:

Kuvvet-H2

Pilon bataryanızı Solis inverterler ile bağlamak isterseniz BMS tarafında bulunan haberleşme portları aşağıdaki gibidir:

BMS:

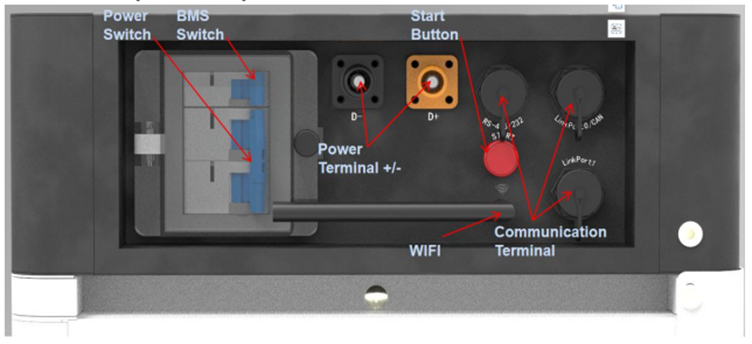

Haberleşme Terminalleri:

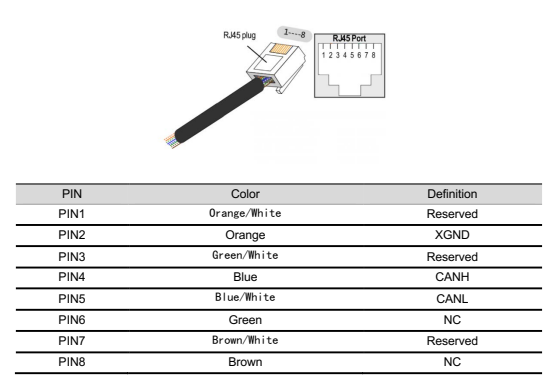

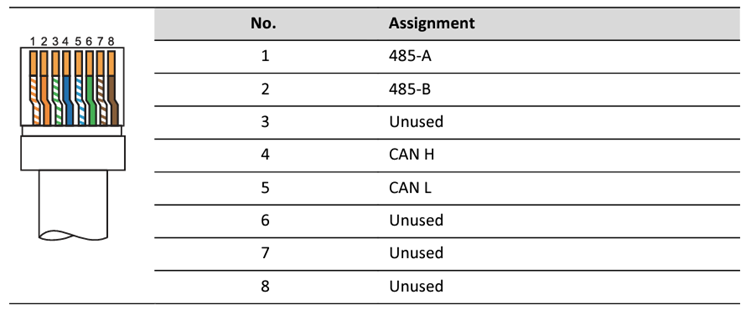

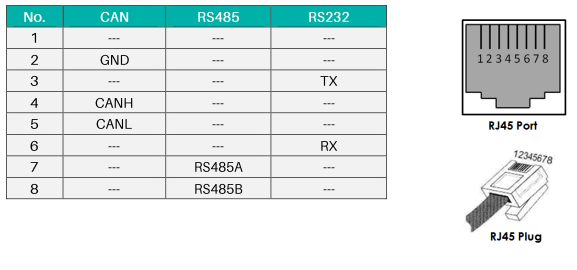

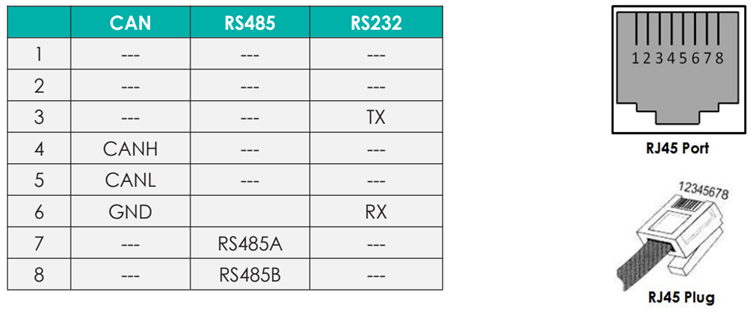

RJ45 Bağlantı Noktası Pininin Tanımı

CAN-H (Denetleyici Alan Ağı Yüksek) on Pin 4 (mavi)

Pin 5'te CAN-L (Denetleyici Alan Ağı Düşük) (mavi/beyaz)

Soluna:

Modül 10K Paket HV

BMS:

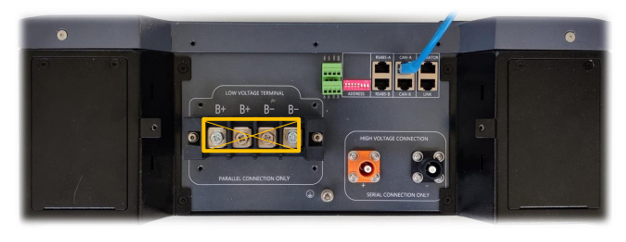

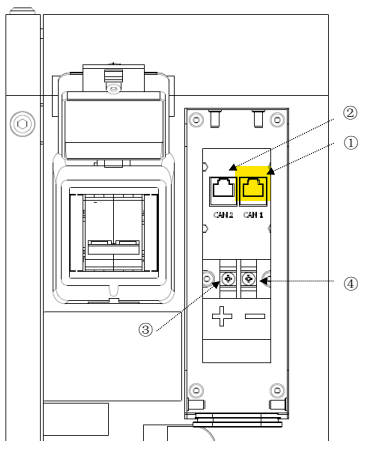

Lütfen doğru COM Bağlantı Noktasını (CAN 1 bağlantı noktası) kullandığınızdan emin olun

Soluna pili için CAN iletişim arayüzü aşağıdaki gibidir:

İnverter iletişimi için CAN 1 bağlantı noktası

WECO:

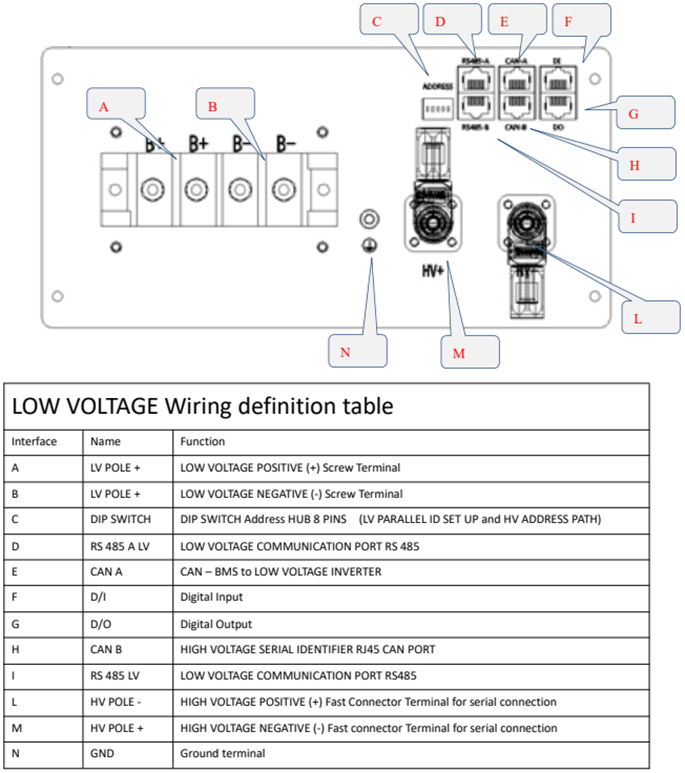

WeCo5K3-LV-HV ve HV KUTUSU XP

Weco akünüz ile Solis invertörleriniz arasında bağlantı kurarken BMS tarafındaki haberleşme portları aşağıdaki gibi yapılandırılır:

CAN bus pin tanımına karşılık gelen RJ45 bağlantı noktası

WECO PILINIZI SOLIS INVERTÖRLERINE NASIL BAĞLAYACAĞINIZLA ILGILI AYRINTILI TALIMAT IÇIN LÜTFEN AŞAĞIDAKI MAKALEYE GÖZ ATIN

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Boyalılık:

Kule Serisi

Bir Dyness Tower pilini Solis invertörlere bağlamak istiyorsanız, BMS tarafındaki iletişim bağlantı noktası özellikleri şunlardır:

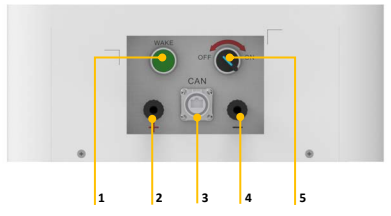

BMS Arayüzü:

1: Güç / Uyandırma düğmesi

2: Pil bağlantısı pozitif

3: CAN İletişim bağlantı noktası

4: Pil bağlantısı negatif

5: Güç açma anahtarı

CAN iletişimi için pin tanımı:

LG Enerji Çözümleri:

Resu 10H Başbakan

Kablo bağlantıları:

Kablo yapılandırması:

Bölüm A:

CAN/RS485 ve etkinleştirme hatları dahil olmak üzere inverter iletişim portları.

Bölüm B:

İletişim sonlandırma direncini ayarlamak için DIP anahtarı.

Bölüm C:

Birincil/ikincil paketleri ayarlamak için DIP anahtarı.

Bölüm D:

Dahili iletişim bağlantı noktalarını bağlamayın

Bölüm E:

Pozitif/negatif kutup ve toprak dahil olmak üzere pil güç bağlantı noktaları (POS: güç terminali artı, NEG: güç terminali eksi, GND: toprak)

Kablo bağlantısı kılavuzu:

İletişim portları:

• İlk olarak, etkinleştirme topraklama kablosunu Terminal 2'ye bağlayın.
• Etkinleştirme 12V pozitif hattını Terminal 1'e bağlayın.
• İşaretlenen kısımda inverter iletişim yöntemiyle eşleşen yöntemi seçin.
• İnverter RS485 kullanıyorsa, RS485 (A+, B-) hatlarını Terminal 3 ve 4'e bağlayın. İnverter CAN yöntemini kullanıyorsa, CAN (yüksek, düşük) hatlarını Terminal 5 ve 6'ya bağlayın.

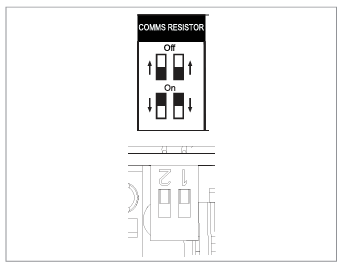

Birincil/ikincil paketlerin iletişim sonlandırma direncini ayarlamak için DIP anahtarı

Tek paket için DIP anahtarını (İletişim Sonlandırma direnci) tamamen aşağı doğru indirin.

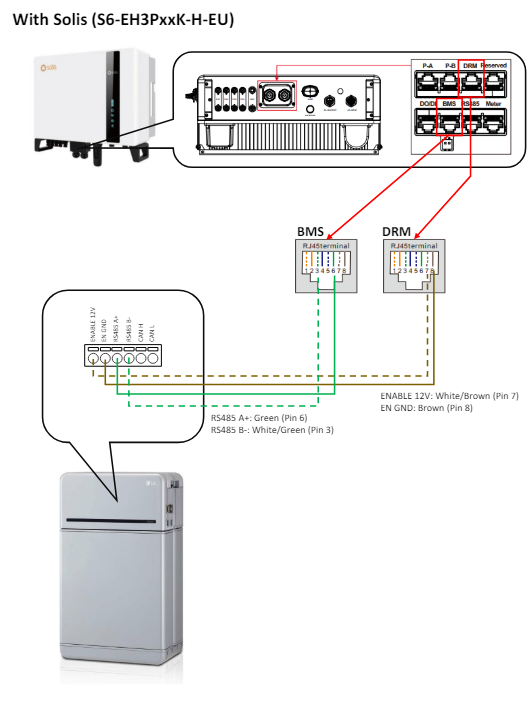

İnverter tarafında BMS Bağlantı Noktasını kullanın:

PIN'leri uygun şekilde bağlayın:

• PIN 2'de GND'yi etkinleştirin: Turuncu
• RS485 B- on PIN 3: Yeşil/Beyaz
• PIN 6 üzerinde RS485 A+: Yeşil
• PIN 12'de 7 V'u etkinleştirin: Kahverengi/Beyaz

ALÇAK GERILIM PILLERI:

BYD:

Akü Kutusu Premium – LVS & LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

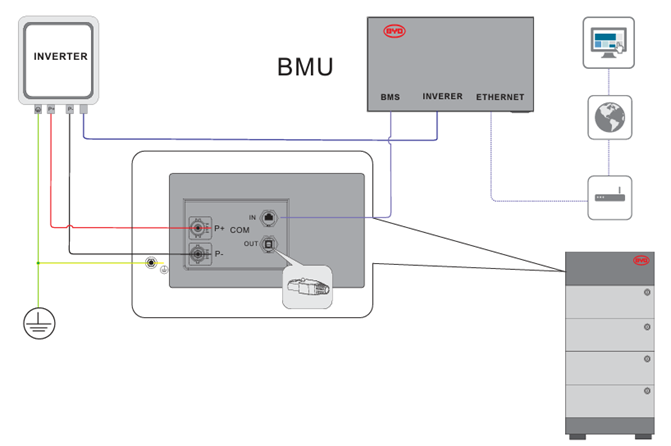

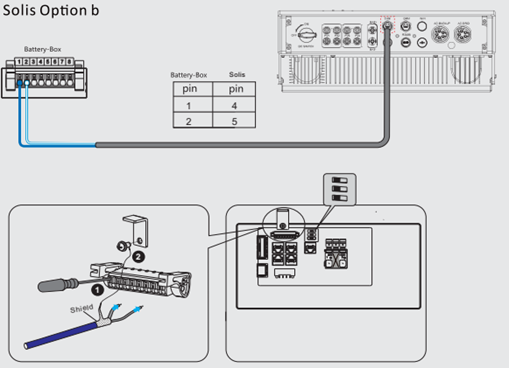

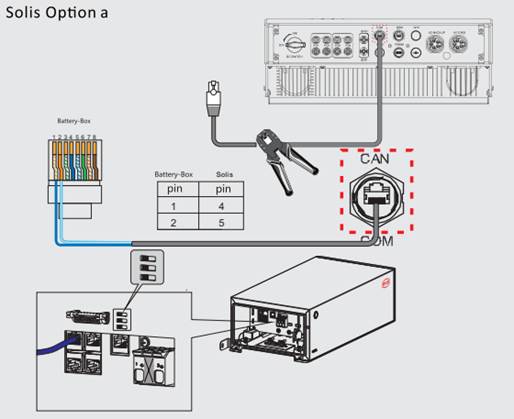

Bağlantı şeması:

BYD piller için pin ataması:

Pylon Teknolojisi:

Kuvvet-L1

Pylon Force L1 akü ile Solis invertörler arasında bağlantı kurmayı hedefleyenler için BMS tarafında yer alan haberleşme portu detayları şu şekildedir:

Kontrol Modülü:

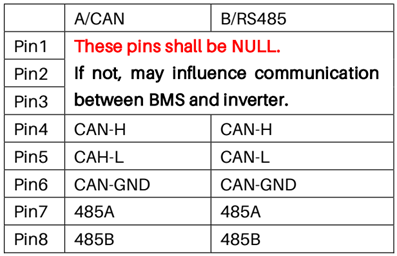

RJ45 Bağlantı Noktası Pininin Tanımı

Not: Diğer Pinler NULL olmalıdır, aksi takdirde sistemin iletişimini etkileyebilir.

Pylon Teknolojisi:

US5000 (İngilizce)

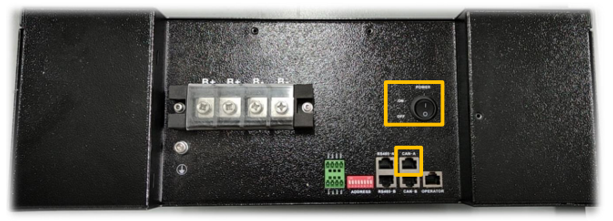

Bir Pilon US5000 pil ve Solis invertörleri bağlamanız gerekiyorsa:

NOT: LÜTFEN PYLON TARAFINDAN SAĞLANAN CAN KABLOSUNU KULLANIN

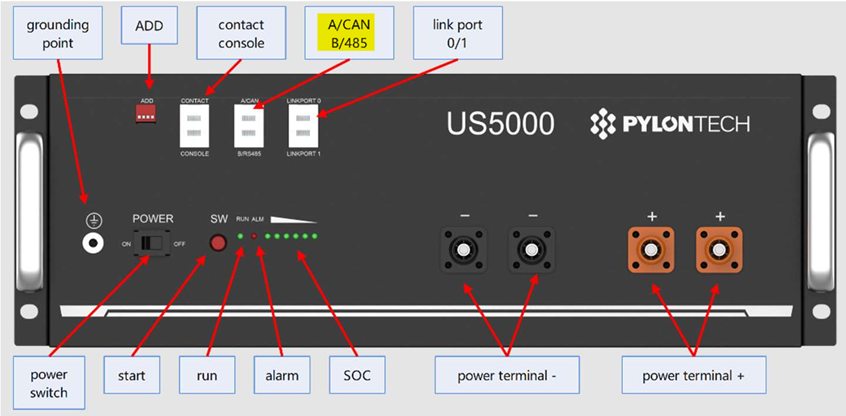

US5000 Ön panel:

RJ45 Bağlantı Noktası Pininin Tanımı

Tilki:

LV5200 Serisi

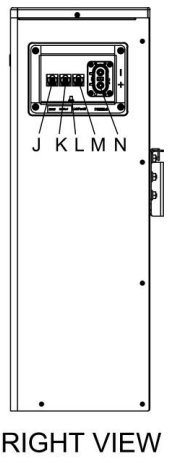

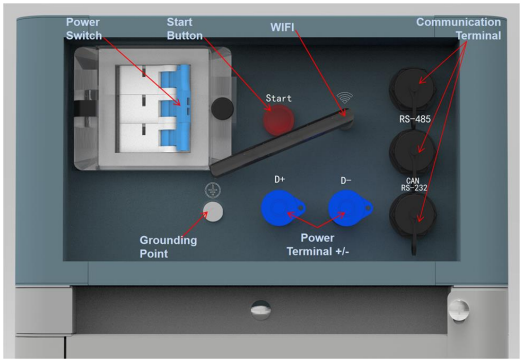

BMS Arayüzü:

J: CAN

K: RS485

L: Topraklama vidası

M: LinkPort0

N: GÜÇ-2

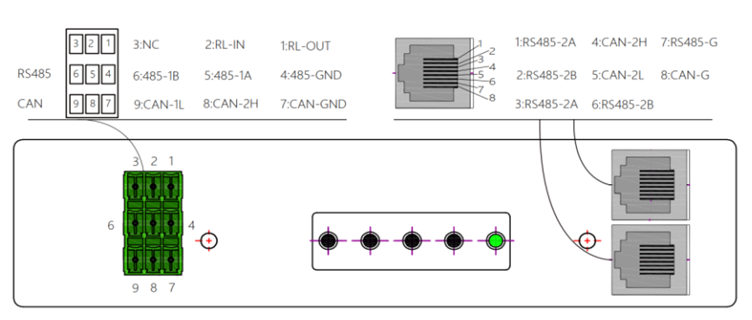

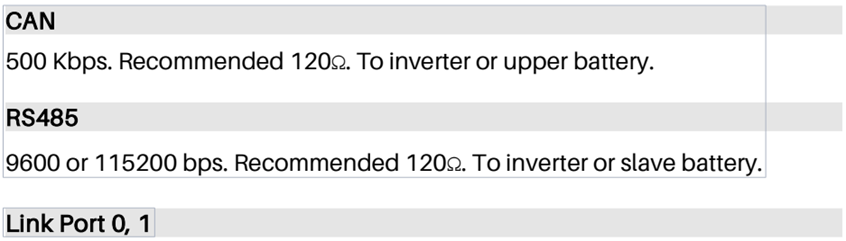

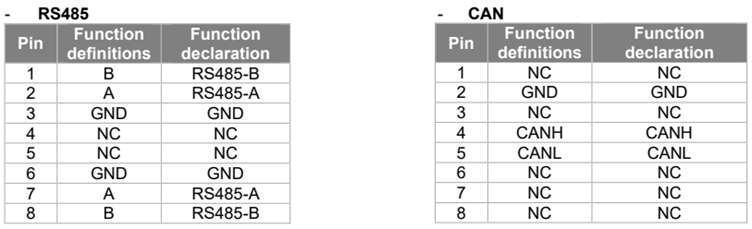

CAN / RS485, inverter ile iletişim arayüzüdür. Arayüz aşağıdaki gibi tanımlanır:

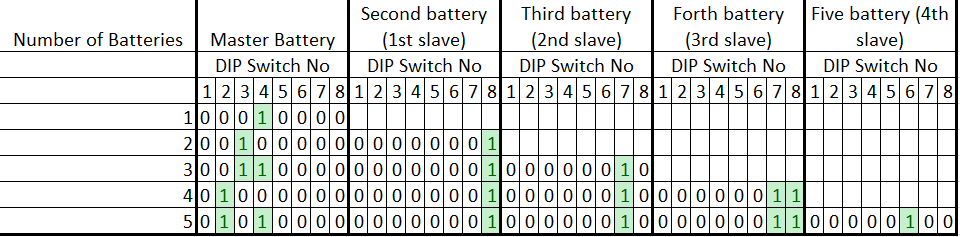

Dip Anahtarları

LG Enerji Çözümleri:

Resu3.3, Resu 6.5, Resu10

Ağ kablolarını bağlama:

Her ağ kablosunu ilgili ağ bağlantı noktasına bağlayın. İlk pil takımı için sol alttaki bağlantı noktasını, ikinci pil takımı için sağ alttaki bağlantı noktasını ve invertör için üstteki bağlantı noktasını kullanın.

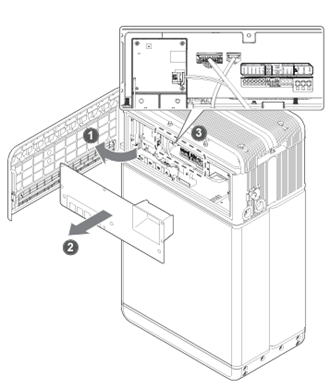

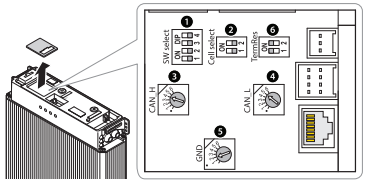

Pil takımının yapılandırılması:

Devre kartını ortaya çıkarmak için anahtar kapağını yukarı çekerek çıkarın.

CAN bus pini ayarları:

Saf sürücü:

PureStorage II Hibrit 5kWh

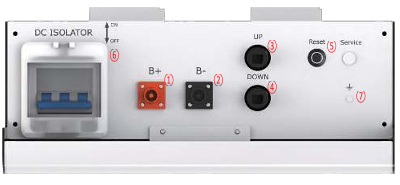

Bağlantı Arayüzü:

1. Pil<-->İnverter Güç Kabloları (+)
2. Pil<--> İnverter Güç Kabloları (-)
3. İletişim kabloları (yukarı)
4. İletişim kabloları (aşağı)
5. Pil sıfırlama düğmesi
6. DC İzolatör
7. Topraklama Noktası

Lütfen verilen iletişim kablosunu kullanın

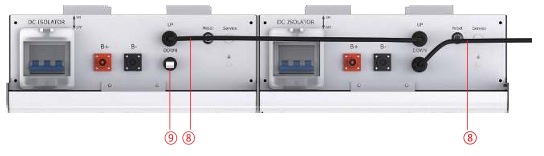

İletişim kablolarını aşağıda gösterildiği gibi bağlayın. COM direncini açık olan son iletişim arayüzüne takın.

Tek bir pil kurulumunda veya çoklu pil kurulumunda bile, CAN Bus sinyalini güçlendirmek için COM direncinin gerekli olduğunu lütfen unutmayın.

8. İletişim kablosu

9. COM direnci

COM Direncini takın Koruyucu kapağı takın

Yeşil Çözümler A.Ş.:

Ana Sayfa E10

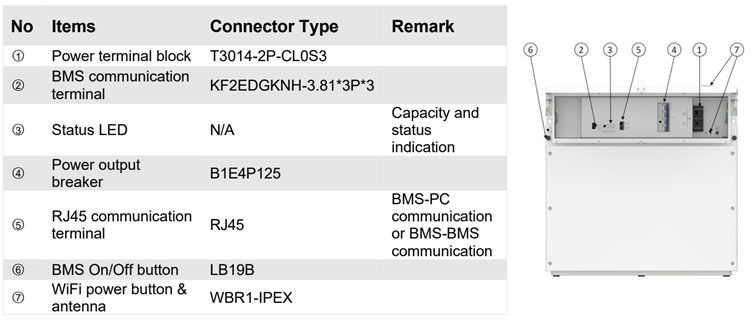

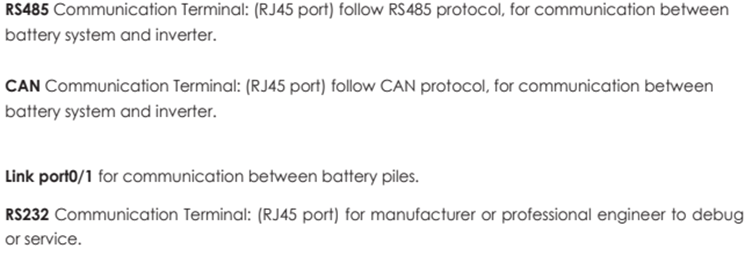

Green solutions pilinizi Solis invertörlerle birbirine bağlamak için lütfen BMS tarafında aşağıdaki iletişim portu ayarlarına dikkat edin:

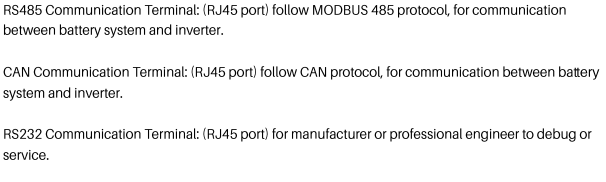

Haberleşme Terminalleri:

UZ Enerji:

Power Lite

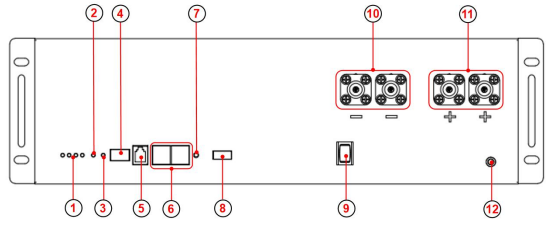

Pil Arayüzü:

1: SOC LED'i x4

2: Alarm LED'i

3: LED'I ÇALIŞTIRIN

4: Çevirici

5: İletişim portu RJ11 RS232 Üst makineye

6: İletişim portu * 2 RJ45 CAN - PCS RS485 Dahili Bağlantı

7: Waken sistemini arıza durumundan sıfırlayın

8: Kuru Kontak

9: Güç Açma / Kapama Anahtarı

10: Bağlantı Noktası Negatif x2 PSR6XAB Siyah 5.7, 25 mm2

11: Bağlantı Noktası Pozitif x2 PSR6XBB Turuncu 5.7, 25mm2

12: GND M6 Sarı-Yeşil, 10 AWG

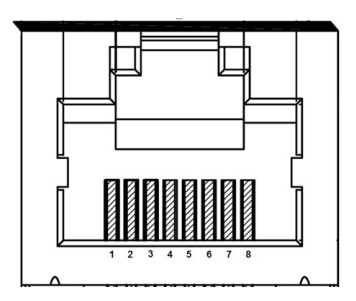

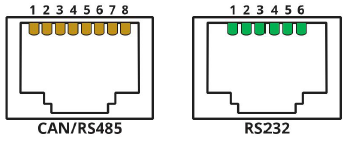

RJ45 Bağlantı Noktası tanımı:

KUTU:

• Pim 1: CAN-H
• Pim 5: CAN-L
• Pim 2, 3, 4, 6, 7: NC
• Pin 8: GND

RS485:

• Pim 1, 4, 5: NC
• Pin 2, 7: RS485-A
• Pin 3, 6: RS485-B
• Pin 8: GND

RS232:

• Pim 1, 2, 6: NC
• Pin 3: BMS iletimi; Bilgisayar alıcısı
• Pin 4: BMS alıcısı; Bilgisayar iletimi
• Pin 5: GND

WeCo:

5K3 XP / 4K4 LT

Pil Arayüzü:

5K3 XP ÖRNEĞI

DIP anahtarı tamamen KAPALI (00000000) olarak ayarlanmıştır. Yalnızca son bağımlılığın DIP'si farklı şekilde ayarlanmalıdır (00000100).

4K4 LT ÖRNEĞI

DIP anahtarı tamamen KAPALI (00000000) olarak ayarlanmıştır. Yalnızca son bağımlılığın DIP'si farklı şekilde ayarlanmalıdır (00000100).

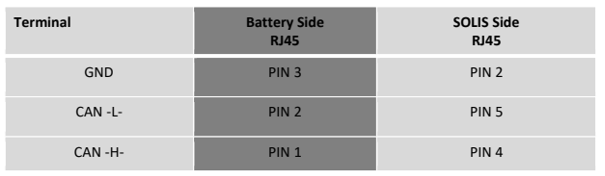

Pil tarafında BMS CAN PIN OUT, herhangi bir WeCo pili için aynıdır.

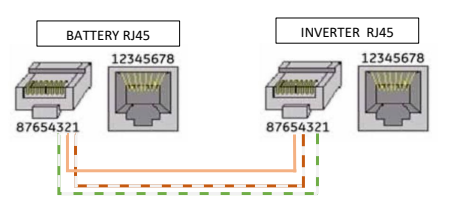

İnverter tarafındaki RJ45 Terminalinin, inverter PIN OUT ile eşleşmesi için kıvrılması gerekir

WECO PILINIZI SOLIS INVERTÖRLERINE NASIL BAĞLAYACAĞINIZLA ILGILI AYRINTILI TALIMAT IÇIN LÜTFEN AŞAĞIDAKI MAKALEYE GÖZ ATIN

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Pilleri invertörlere bağlamayla ilgili bu bilgilerin yardımcı olacağını umuyoruz. Başka sorularınız veya özel pil gereksinimleriniz varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Size elimizden gelen her şekilde yardımcı olmak için buradayız.
