 Комунікаційні порти для підключення акумулятора

Оскільки попит на чисті та надійні енергетичні рішення продовжує зростати, сумісність інверторів Solis з батареями різних виробників стала ключовою проблемою для тих, хто шукає універсальні та ефективні рішення для зберігання енергії. У цій статті ми розглянемо різні методи та міркування щодо безперебійного підключення інверторів Solis до акумуляторів різних виробників, що дає вам змогу адаптувати систему зберігання енергії до ваших унікальних вимог.

Якщо ви хочете підключити акумулятор до інверторів Solis, порти зв'язку на стороні інвертора такі:

CAN-H (висока зона мережі контролера) на контакті 4 (синій)

CAN-L (низька зона мережі контролера) на контакті 5 (синій/білий)

Коли справа доходить до розуміння деталей зв'язку CAN для ваших акумуляторів, ми рекомендуємо звернутися до окремих інструкцій до акумуляторів, наданих кожним виробником. Різні виробники акумуляторів можуть мати унікальні специфікації та вимоги до CAN-зв'язку, тому дуже важливо ознайомитися зі спеціальною документацією для акумуляторів, які ви використовуєте.

Ми розуміємо, що це може бути дещо складно, але ми склали список деталей підключення для зв'язку для кількох виробників акумуляторів, щоб допомогти вам.

Високовольтні (для  приладів S6-EH3P(5-10)K-H-EU та RHI-3P(5-10)K-HVES-5G):

(Будь ласка, натисніть на посилання)

• BYD (Battery-Box-Premium - HVS/HVM)
• Пілон (Сила-Н2)
• Soluna (Модуль 10K Pack HV)
• Weco (WeCo5K3-LV-HV)
• Dyness (серія Tower)
• Енергетичні рішення LG (Resu 10H Prime)

Низьковольтні (для  приладів РІ-(3-4,6)К-48ЕС-5Г, С5-ЕХ1П(3-6)К-Л та С6-ЕА1П(3,6-6)К-Л):

(Будь ласка, натисніть на посилання)

• BYD (Battery-Box-Premium - LVS/LVM)
• Пілон (Сила-L1)
• Пілон (US5000)
• Лисиця (LV5200)
• LG Energy Solutions (Resu3.3, Resu 6.5, Resu10)
• Puredrive (PureStorage II Hybrid, 5 кВт·год)
• Зелені рішення (Дім Е10)
• UZ Energy (Power Lite)
• WeCo (5K3 XP/4K4 LT)

ВИСОКОВОЛЬТНІ АКУМУЛЯТОРИ:

BYD:

Акумуляторний блок Преміум - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

Якщо ви хочете підключити акумулятор BYD до інверторів Solis, порти зв'язку на стороні інвертора та на стороні BMS такі:

CAN-H (висока зона мережі контролера) на контакті 1 (синій)

CAN-L (низький рівень зони мережі контролера) на контакті 2 (синій/білий)

Компанія PylonTech:

Сила-H2

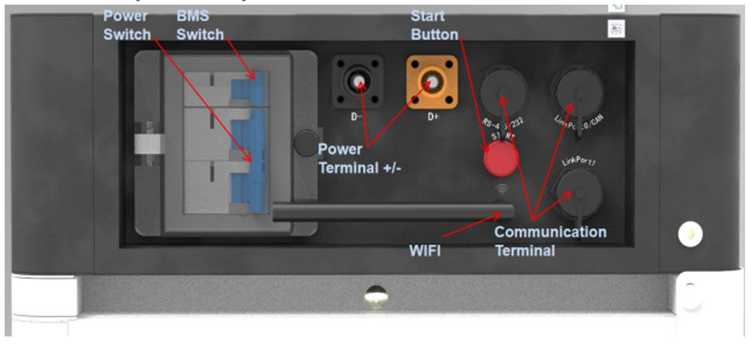

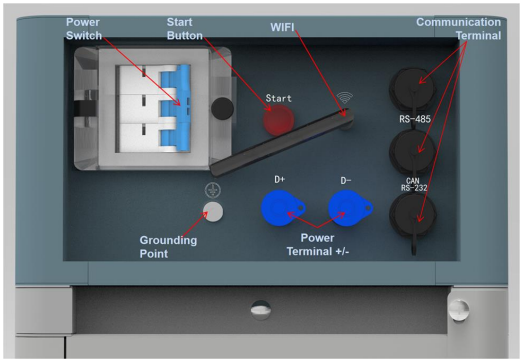

Якщо ви хочете підключити акумулятор Pylon до інверторів Solis, порти зв'язку на стороні BMS такі:

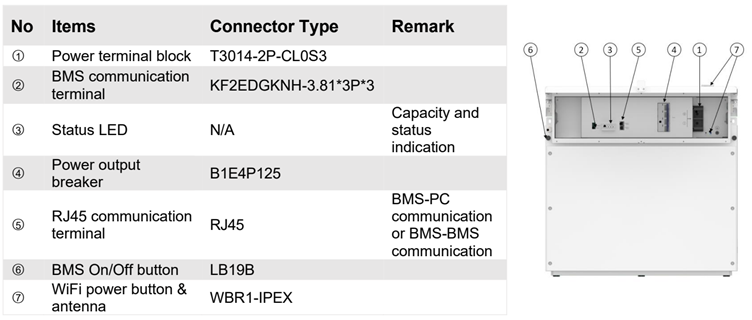

БМС:

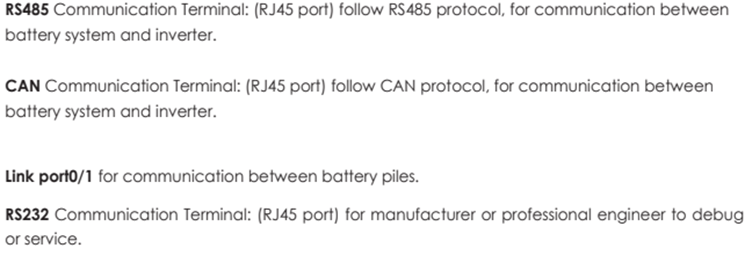

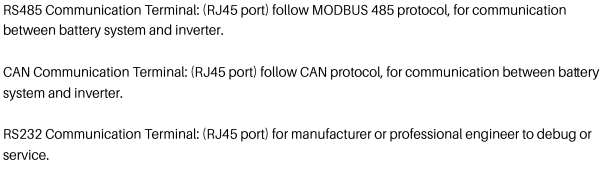

Термінали зв'язку:

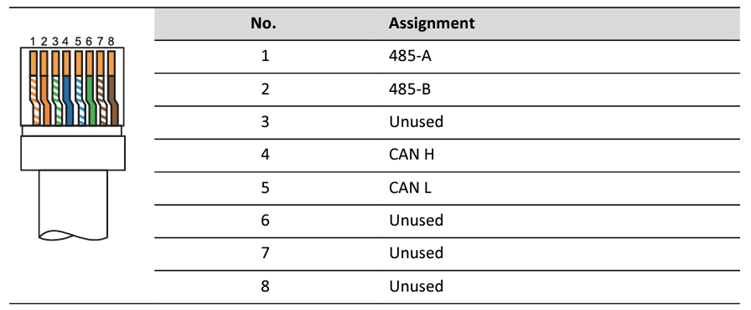

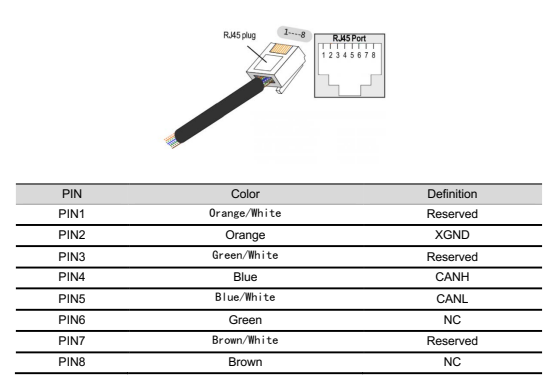

Визначення контакту порту RJ45

CAN-H (висока зона мережі контролера) на контакті 4 (синій)

CAN-L (низька зона мережі контролера) на контакті 5 (синій/білий)

Soluna:

Модуль 10K Pack HV

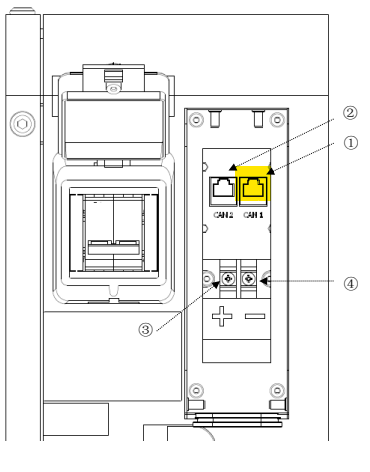

БМС:

Будь ласка, переконайтеся, що ви використовуєте правильний порт COM (порт CAN 1)

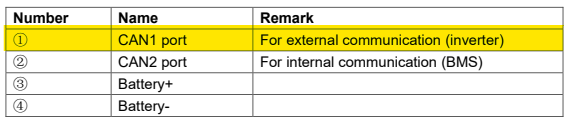

Інтерфейс зв'язку CAN для акумулятора Soluna виглядає наступним чином:

Порт CAN 1 для зв'язку з інвертором

ВЕКО:

WeCo5K3-LV-HV та HV BOX XP

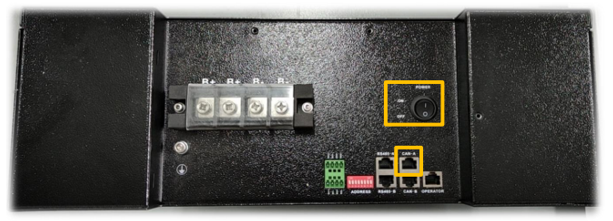

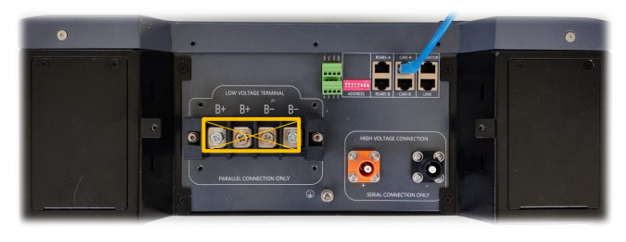

Під час встановлення з'єднання між акумулятором Weco та інверторами Solis порти зв'язку на стороні BMS налаштовуються таким чином:

Порт RJ45, що відповідає визначенню контактів шини CAN

БУДЬ ЛАСКА, ПЕРЕГЛЯНЬТЕ НАСТУПНУ СТАТТЮ ДЛЯ ДЕТАЛЬНОЇ ІНСТРУКЦІЇ ЩОДО ПІДКЛЮЧЕННЯ АКУМУЛЯТОРА WECO ДО ІНВЕРТОРІВ SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Смерть:

Серія Tower

Якщо ви хочете підключити акумулятор Dyness Tower до інверторів Solis, ось специфікації комунікаційних портів на стороні BMS:

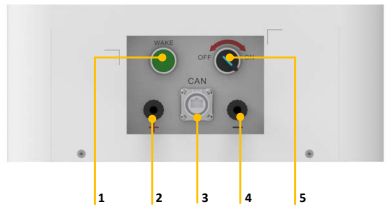

Інтерфейс BMS:

1: Кнопка живлення/пробудження

2: Позитивне підключення батареї

3: Порт зв'язку CAN

4: Негативне підключення батареї

5: Перемикач живлення

Визначення контакту для зв'язку CAN:

Енергетичні рішення LG:

Resu 10H Prime

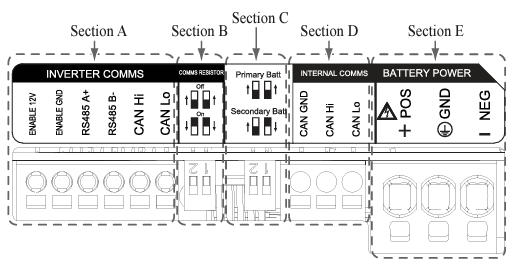

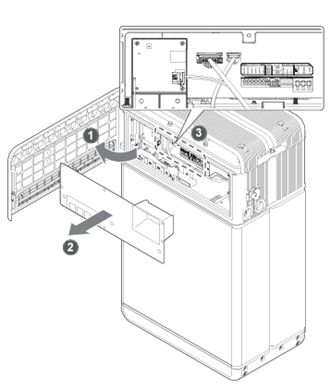

Кабельні з'єднання:

Конфігурація кабелю:

Секція А:

Комунікаційні порти інвертора, включаючи CAN/RS485 і лінії включення.

Секція Б:

DIP-перемикач для установки кінцевого резистора зв'язку.

Секція С:

DIP-перемикач для налаштування основних/вторинних пакетів.

Секція D:

Не підключайте внутрішні порти зв'язку

Секція Е:

Порти живлення акумулятора, включаючи позитивний/негативний полюс і заземлення (POS: клема живлення плюс, NEG: клема живлення мінус, GND: земля)

Інструкція по підключенню кабелю:

Порти зв'язку:

• Спочатку підключіть провід увімкненого заземлення до клеми 2.
• Підключіть увімкнену позитивну лінію 12 В до клеми 1.
• Виберіть спосіб, який відповідає методу підключення інвертора в позначеній частині.
• Якщо інвертор використовує RS485, підключіть лінії RS485 (A+, B-) до клем 3 і 4. Якщо інвертор використовує метод CAN, підключіть лінії CAN (високий, низький) до клем 5 і 6.

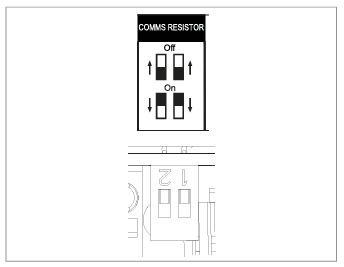

DIP-перемикач для налаштування термінального резистора зв'язку первинного/вторинного блоків

Опустіть DIP-перемикач (кінцевий резистор зв'язку) вниз для одного блоку.

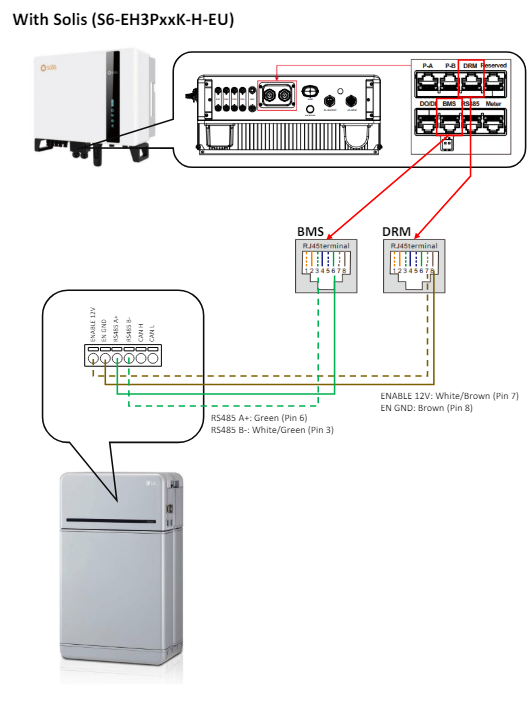

Використовуйте порт BMS на стороні інвертора:

Підключіть PIN-коди відповідним чином:

• Увімкнути GND на PIN-коді 2: Помаранчевий
• RS485 B- на контакті 3: зелений/білий
• RS485 A+ на PIN-6: зелений
• Увімкніть 12 В на PIN-коді 7: коричневий/білий

НИЗЬКОВОЛЬТНІ АКУМУЛЯТОРИ:

BYD:

Акумуляторний бокс преміум – LVS та LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

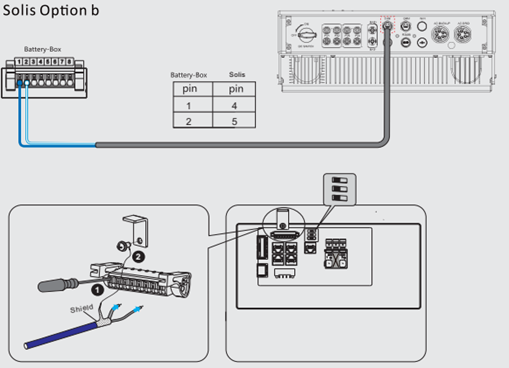

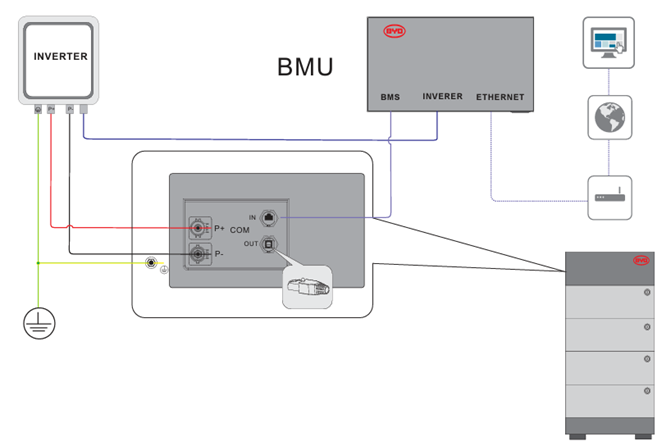

Схема підключення:

Призначення контактів для акумуляторів BYD:

Компанія PylonTech:

Сила-L1

Для тих, хто прагне встановити з'єднання між батареєю Pylon Force L1 та інверторами Solis, ось деталі комунікаційного порту на стороні BMS:

Модуль Contol:

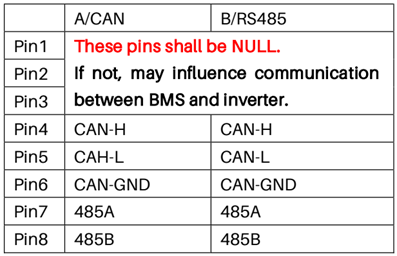

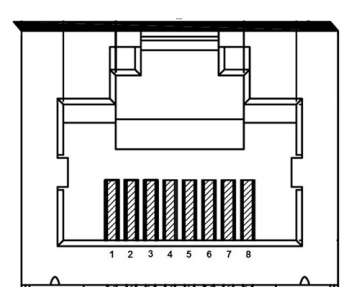

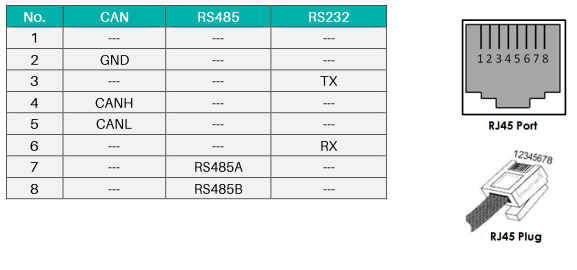

Визначення контакту порту RJ45

Примітка: Інший пін має бути NULL, інакше це може вплинути на зв'язок системи.

Компанія PylonTech:

5000 дол.

Якщо вам потрібно підключити акумулятор Pylon US5000 та інвертори Solis:

ПРИМІТКА: БУДЬ ЛАСКА, ВИКОРИСТОВУЙТЕ КАБЕЛЬ CAN, НАДАНИЙ PYLON

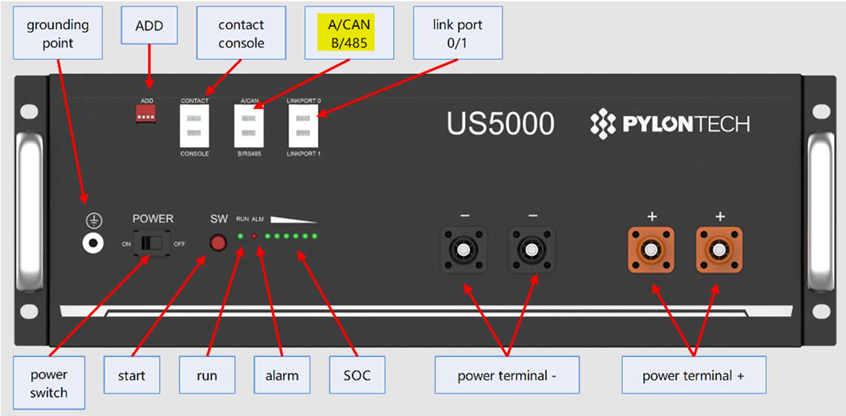

US5000 Передня панель:

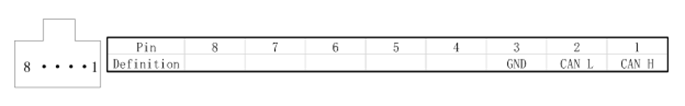

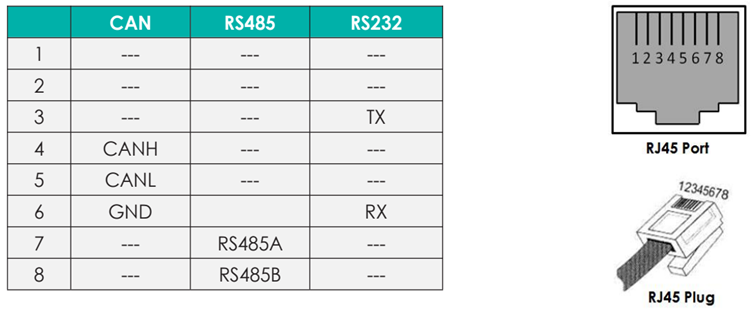

Визначення контакту порту RJ45

Лис:

LV5200

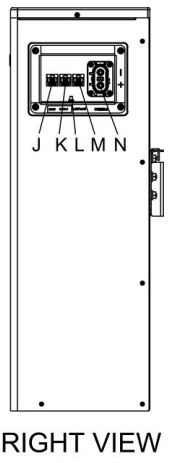

Інтерфейс BMS:

J: МОЖНА

К: RS485

L: Гвинт заземлення

M: LinkPort0

Н: ЖИВЛЕННЯ-2

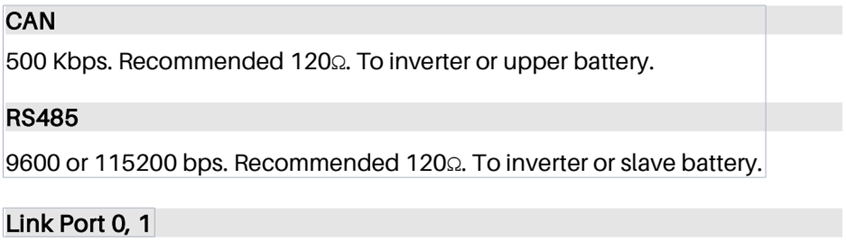

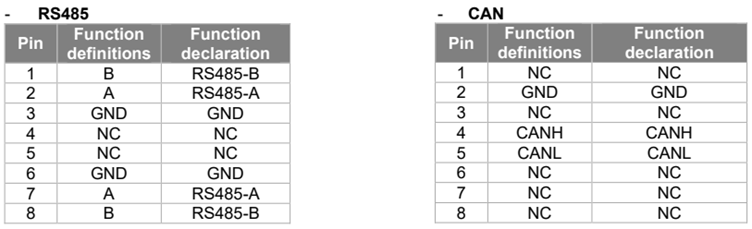

CAN / RS485 - це інтерфейс зв'язку з інвертором. Інтерфейс визначається наступним чином:

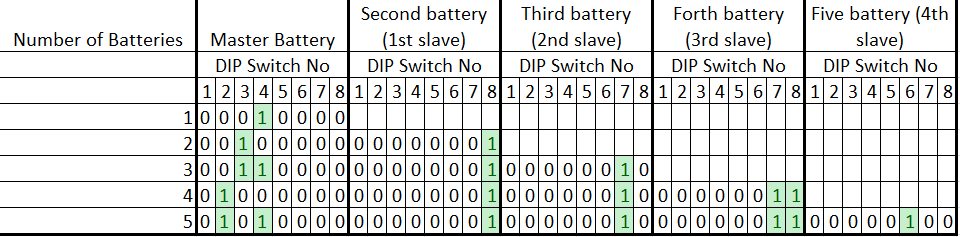

Dip-перемикачі

Енергетичні рішення LG:

Resu3.3, Resu 6.5, Resu10

Підключення мережевих кабелів:

Підключіть кожен мережевий кабель до відповідного мережевого порту. Використовуйте порт у нижньому лівому куті для першого акумулятора, порт у нижньому правому куті для другого акумулятора та порт у верхньому куті для інвертора.

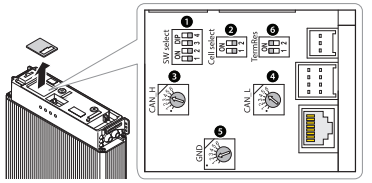

Налаштування акумуляторної батареї:

Зніміть кришку перемикача, потягнувши її вгору, щоб відкрити друковану плату.

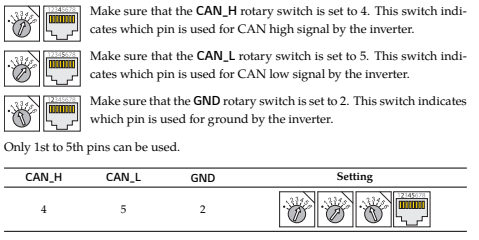

Налаштування контакту CAN-шини:

Чистий привід:

PureStorage II Hybrid 5 кВт·год

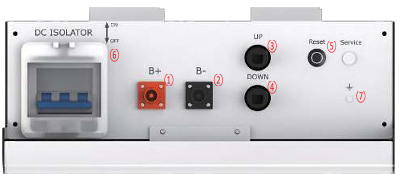

Інтерфейс підключення:

• Акумулятор<-->Кабелі живлення інвертора(+)
• Акумулятор<-->Кабелі живлення інвертора(-)
• Кабелі зв'язку (вгору)
• Кабелі зв'язку (вниз)
• Кнопка скидання батареї
• Ізолятор постійного струму
• Точка заземлення

Будь ласка, використовуйте наданий кабель зв'язку

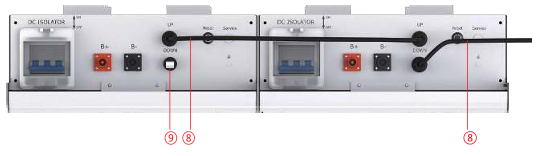

Підключіть кабелі зв'язку, як показано нижче. Підключіть резистор COM до останнього відкритого інтерфейсу зв'язку.

Зверніть увагу, що навіть при установці однієї батареї або декількох батарей для посилення сигналу CAN-шини потрібен резистор COM.

8. Кабель зв'язку

9. COM резистор

Підключіть резистор COM Надягніть захисний ковпачок

Компанія «Грін Солюшнс Інк.»:

Головна Е10

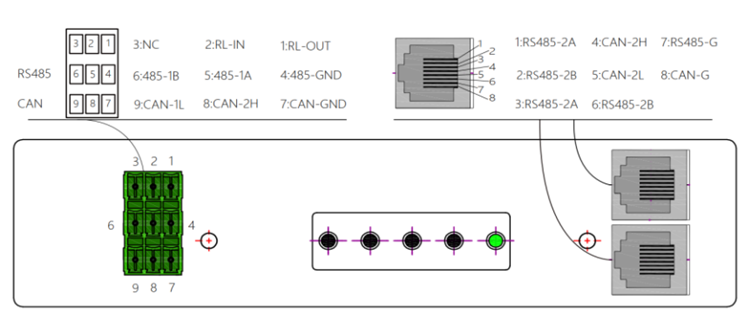

Щоб підключити акумулятор Green solutions до інверторів Solis, зверніть увагу на такі налаштування порту зв'язку на стороні BMS:

Термінали зв'язку:

УЗ Енергія:

Power Lite

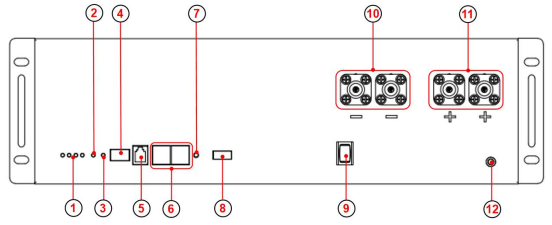

Інтерфейс батареї:

1: Світлодіод SOC x4

2: Світлодіодний індикатор сигналізації

3: СВІТЛОДІОД ЗАПУСКУ

4: Автообдзвін

5: Порт зв'язку RJ11 RS232 до верхньої машини

6: Порт зв'язку * 2 Внутрішнє підключення RJ45 CAN до PCS RS485

7: Скидання системи Waken зі стану несправності

8: Сухий контакт

9: Перемикач увімкнення/вимкнення живлення

10: Негативний порт x2 PSR6XAB Чорний 5.7, 25 мм2

11: порт позитивний x2 PSR6XBB помаранчевий 5.7, 25 мм2

12: GND M6 жовто-зелений, 10 AWG

Визначення порту RJ45:

МОЖЕТЕ:

• Контакт 1: CAN-H
• Контакт 5: CAN-L
• Контакт 2, 3, 4, 6, 7: NC
• Контакт 8: GND

RS485:

• Контакт 1, 4, 5: NC
• Контакт 2, 7: RS485-A
• Контакт 3, 6: RS485-B
• Контакт 8: GND

RS232:

• Контакт 1, 2, 6: NC
• Контакт 3: передача BMS; Комп'ютерний ресивер
• Контакт 4: приймач BMS; Комп'ютерна передача
• Контакт 5: GND

WeCo:

5К3 XP / 4К4 ЛТ

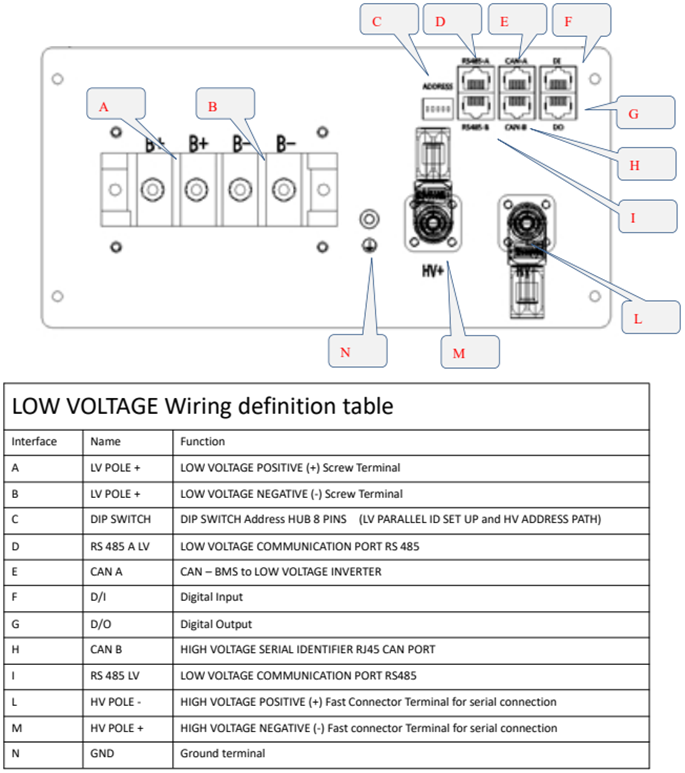

Інтерфейс батареї:

ПРИКЛАД ДОСВІДУ 5K3

Перемикачі DIP встановлюються всі OFF (00000000). Тільки DIP останнього підлеглого пристрою повинен бути встановлений інакше (00000100).

ПРИКЛАД 4K4 LT

Перемикачі DIP встановлюються всі OFF (00000000). Тільки DIP останнього підлеглого пристрою повинен бути встановлений інакше (00000100).

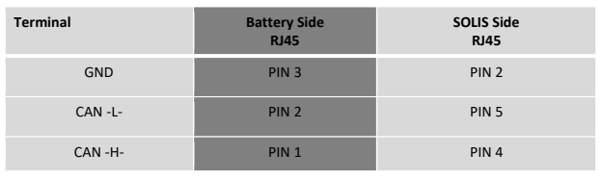

BMS CAN PIN OUT на стороні батареї однаковий для будь-якої батареї WeCo.

Клему RJ45 на стороні інвертора потрібно обтиснути, щоб вона відповідала PIN OUT інвертора

БУДЬ ЛАСКА, ПЕРЕГЛЯНЬТЕ НАСТУПНУ СТАТТЮ ДЛЯ ДЕТАЛЬНОЇ ІНСТРУКЦІЇ ЩОДО ПІДКЛЮЧЕННЯ АКУМУЛЯТОРА WECO ДО ІНВЕРТОРІВ SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Сподіваємося, що ця інформація про підключення акумуляторів до інверторів виявиться корисною. Якщо у вас виникли додаткові запитання або конкретні вимоги до акумулятора, будь ласка, не соромтеся звертатися до нас. Ми тут, щоб допомогти вам усім, чим можемо.
