Кроки з усунення несправностей акумуляторів BYD HV –

ЧИ МОЖЕ COMM ВИЙТИ З ЛАДУ




ПриміткаПерш ніж розпочати усунення несправностейпереконайтесящо використовується кабель CAN Cat6 або вищеа кабельщо постачається разом із пристроєм S6, не підходить для підключення BYD.

Також дотримуйтесь техніки безпеки під час роботи з електричними компонентами.



Сторона акумулятора:



1:

Встановіть додаток "Be Connect":



Завантажте та встановіть програму "Be Connect" на свій телефонЯкщо він уже встановленийоновіть його до останньої версії.

Налаштуйте акумулятор через додаток і переконайтесящо на акумуляторі встановлено останню версію прошивки.

Після налаштування запустіть акумулятор (інвертор повинен бути «вимкнений»). Код миготіння на акумуляторі повинен відображатися 11 разів синім кольором і один раз білимякщо він готовий до зв'язку.



2:

Підключення CAN між інверторами:

Зверніться до інструкційнаданих BYD, для правильного підключення CAN.

Можливі два варіанти підключення (варіант А і варіант Б). Якщо варіант А не допомігспробуйте варіант БПереконайтесящо PIN-код присвоєно правильно.

Сторона батареїконтакт 1 і 2

На стороні інвертораконтакт 4 і 5



Варіант А:



Схема блоку живлення

Опис генерується автоматично

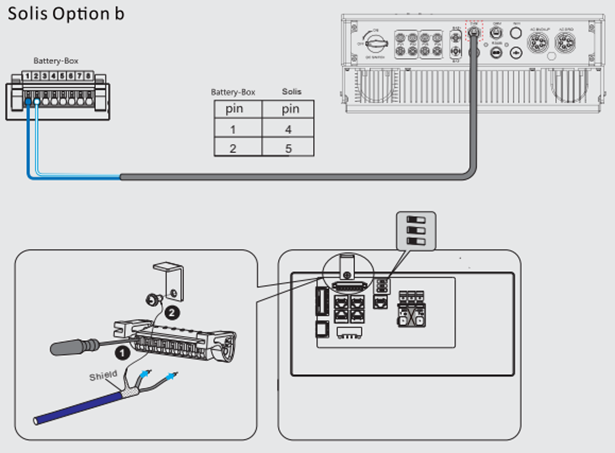

Варіант Б:



Схема схеми електропроводки

Опис генерується автоматично







3:

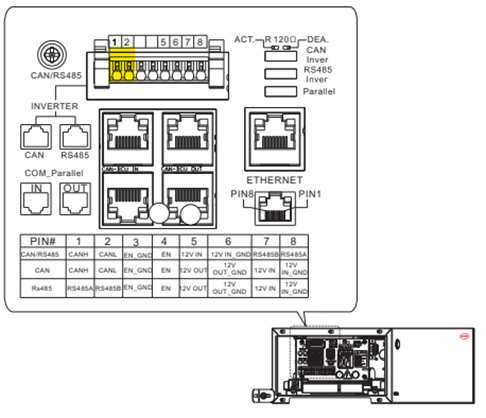

Якщо помилка не зникає, спробуйте змінити підключення кабелю на контактах 1 і 2 на стороні акумулятора. Зверніться до наданого зображення або інструкцій.




Пристрій крупним планом

Опис генерується автоматично



4:

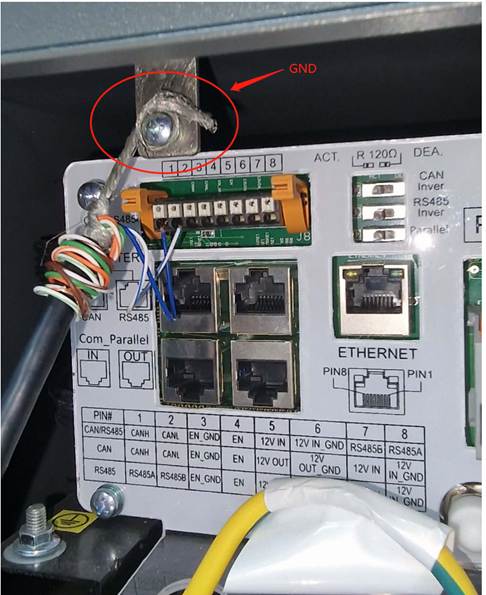

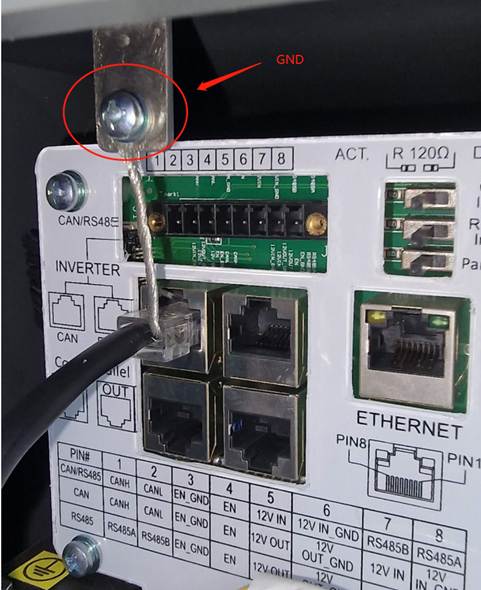

Переконайтеся, що з'єднання CAN заземлено:

Переконайтеся, що з'єднання CAN належним чином заземлено, щоб запобігти проблемам із заземленням.




Крупний план комп'ютерного пристрою

Опис генерується автоматично



Крупний план комп'ютерної частини

Опис генерується автоматично






5:

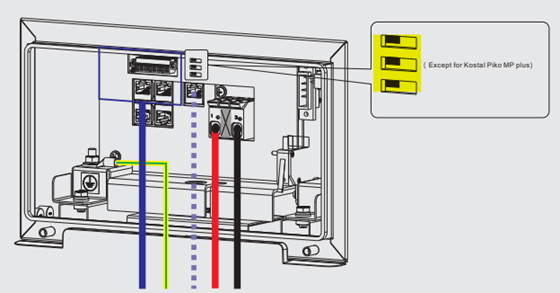

Будь ласка, переконайтеся, що перемикач знаходиться в правильному положенні, як показано нижче (для системи з однією батареєю).




Креслення комп'ютера

Опис генерується автоматично







Подальше усунення несправностей на стороні батареї (якщо потрібно):



A. Закриття кришки акумулятора:

Переконайтеся, що кришка акумулятора надійно закрита.

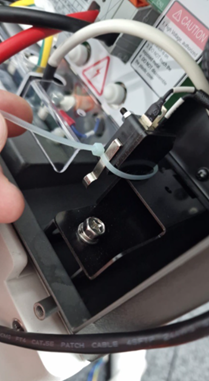

Якщо проблеми з підключенням не зникають, за допомогою кабельної стяжки прикріпіть металевий контакт до вилки, як показано на наданому малюнку.

Рука, що тримає пластикову трубку

Опис генерується автоматично



B. Відключення заземлення:

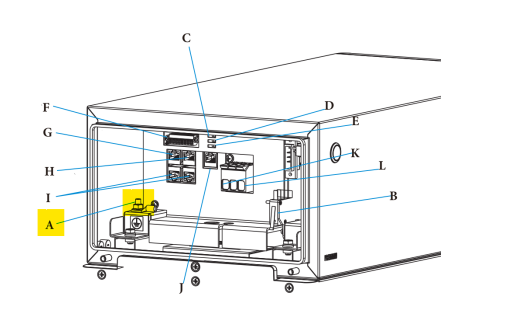

Якщо проблеми не зникають, від'єднайте заземлення, як зазначено на наданому малюнку (жовтий маркер).

Креслення коробки

Опис генерується автоматично

C. Кінці олов'яного кабелю (якщо використовується PIN-блок):

Розгляньте можливість лудіння кінців кабелю для покращення контакту (якщо блок PIN-кодів використовується на стороні акумулятора).





З боку інвертора:



Перевірте порт CAN інвертора:

Щоб перевірити, чи інвертор готовий до обміну, виміряйте напругу 2,1 В між контактами 2 і контактами 4 або 5.

Зверніться до наданого відео для отримання вказівок і обов'язково зробіть фотографії вимірювань для довідки.

Посилання на відео: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Важливі кроки перезапуску:



Послідовність вимкнення:

A. Вимкніть систему в наступному порядку:

Спочатку вимкніть змінний струм ->, потім акумулятор -> в останню чергу постійний струм.

B. Зачекайте принаймні 2 хвилиниперш ніж продовжити повторне ввімкнення системи.



Послідовність запуску:

A. Увімкніть систему в наступному порядкуспочатку акумулятор ->, потім постійний > інарештізмінний струм




Після перезапуску може пройти до 15 хвилин,  якщо батарея розпізнається вперше!



Якщо проблеми не зникають:



Якщо проблема не зникає після виконання всіх наведених вище кроків з усунення несправностейзверніться до команди підтримки Solis.

Звертаючись до служби підтримки клієнтівнадайте наступну інформацію:



1: Серійний номер пристрою.

2: Яка модель батареї використовується

3. Детальна інформація про теякі дії з усунення несправностей було вжито.

4: Фотографії установки установки.

5: Фотографії проведених вимірювань (2,1 вольта на стороні інвертора).

6: Поточна прошивкавстановлена на стороні інвертора (версія HMI та DSP)



Звернення до служби підтримки клієнтів із цими деталями допоможе їм ефективніше вирішити проблему.
