Koraki za odpravljanje težav z baterijami BYD HV - CAN COMM ne uspe

Spremenjeno Tue, 18 Mar ob 9:38 DOPOLDAN

Ta članek je bil samodejno preveden in lahko vsebuje napake. Izvirno različico najdete tukaj: https://solis-service.solisinverters.com/a/solutions/articles/44002483286/edit?lang=en


Delite ta članek:

Kliknite tukaj


Koraki za odpravljanje težav z baterijami BYD HV -

CAN COMM ne uspe




Opomba: Preden začnete odpravljati težave, se prepričajte, da je uporabljeni kabel CAN Cat6 ali višji in da kabel, ki je priložen napravi S6, ni primeren za povezavo BYD.

Prav tako zagotovite upoštevanje varnostnih ukrepov pri delu z električnimi komponentami.



Stran baterije:



1:

Namestite aplikacijo »Be Connect«:



Prenesite in namestite aplikacijo »Be Connect« v svoj telefon. Če je že nameščena, jo posodobite na najnovejšo različico.

Konfigurirajte baterijo prek aplikacije in se prepričajte, da je na baterijo nameščena najnovejša vdelana programska oprema.

Po konfiguraciji zaženite baterijo (pretvornik mora biti "izklopljen"). Utripajoča koda na bateriji se mora prikazati 11-krat modro in enkrat belo, če je pripravljena za komunikacijo.



2:

Povezava CAN med pretvorniki:

Za pravilno povezavo CAN glejte navodila BYD.

Obstajata dve možni možnosti povezave (možnost A in možnost B). Če možnost A ne deluje, poskusite z možnostjo B. Prepričajte se, da je dodelitev kode PIN pravilna.

Stran baterije: PIN 1 in 2

Stran pretvornika: PIN 4 in 5

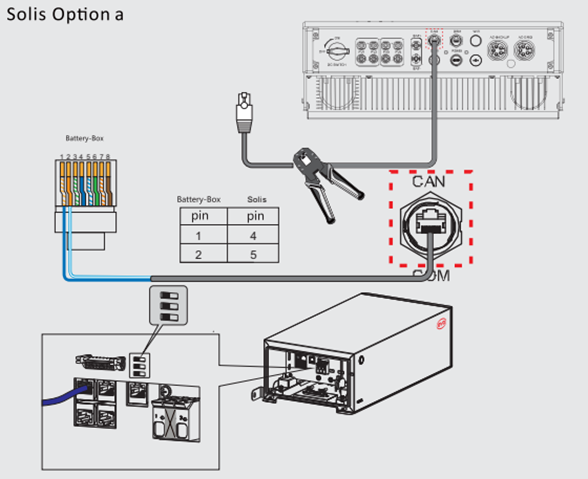

Možnost A:



Diagram napajalnika

Opis samodejno ustvarjen

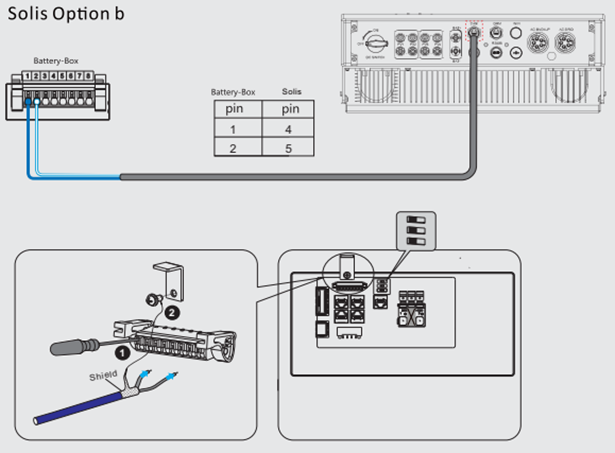

Možnost B:



Shema sheme ožičenja

Opis samodejno ustvarjen







3:

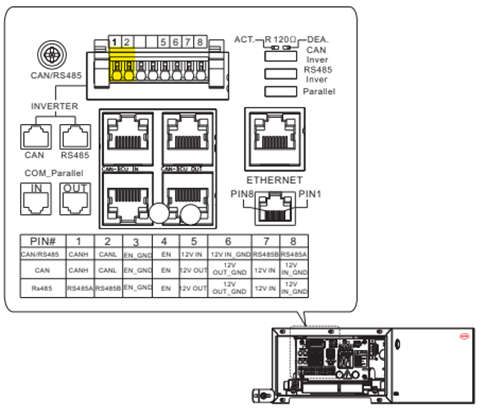

Če se napaka ne odpravi, poskusite spremeniti kabelske povezave na kodi PIN 1 in 2 na strani baterije. Oglejte si priloženo sliko ali navodila.




Bližnji posnetek naprave

Opis samodejno ustvarjen



4:

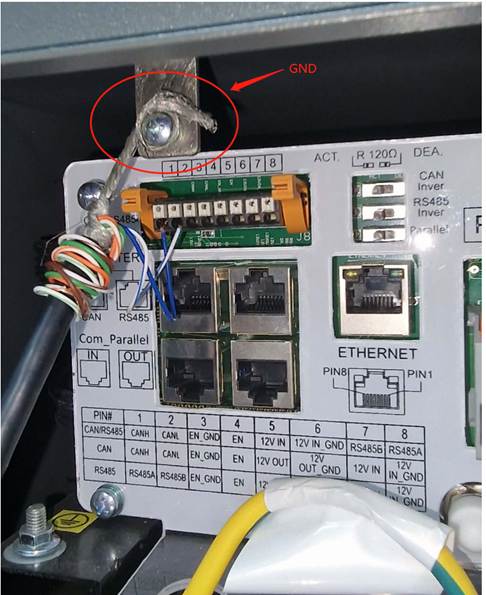

Prepričajte se, da je povezava CAN ozemljena:

Preverite, ali je povezava CAN pravilno ozemljena, da preprečite težave z ozemljitvijo.




Bližnji posnetek računalniške naprave

Opis samodejno ustvarjen



Bližnji posnetek računalniškega dela

Opis samodejno ustvarjen






5:

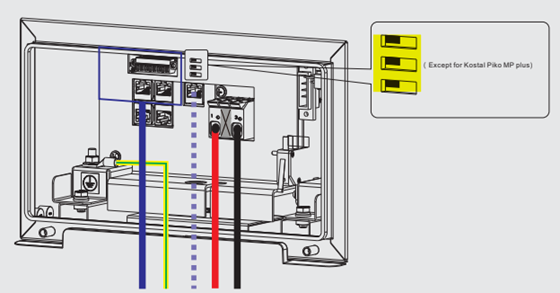

Prepričajte se, da je stikalo v pravilnem položaju, kot je prikazano spodaj (za sistem z eno baterijo).




Risba računalnika

Opis samodejno ustvarjen







Nadaljnje odpravljanje težav na strani baterije (če je potrebno):



A. Zapiranje pokrova baterije:

Prepričajte se, da je pokrov baterije dobro zaprt.

Če težave s povezavo ne odpravijo, s kabelsko vezico pritrdite kovinski stik na vtič, kot je prikazano na priloženi sliki.

Roka, ki drži plastično cev

Opis samodejno ustvarjen

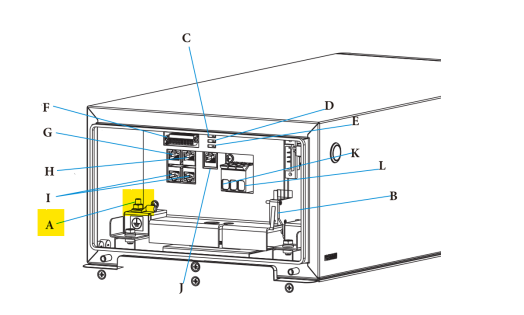

B. Odklop ozemljitve:

Če težave ne odpravijo, odklopite ozemljitev, kot je prikazano na priloženi sliki (rumena oznaka).

Risba škatle

Opis samodejno ustvarjen

C. Kositrni konci kablov (če uporabljate blok PIN):

Razmislite o kositranju koncev kablov, da izboljšate stik (če je na strani baterije uporabljen blok PIN).





Stran pretvornika:



Preverite vrata CAN pretvornika:

Če želite preveriti, ali je pretvornik pripravljen za komunikacijo, izmerite 2,1 V med kobilo PIN 2 in PIN 4 ali 5.

Za navodila si oglejte priloženi videoposnetek in poskrbite, da boste meritve fotografirali.

Povezava do videoposnetka: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Pomembni koraki za ponovni zagon:



Zaporedje zaustavitve:

A. Izklopite sistem v naslednjem vrstnem redu:

Najprej izklopite AC -> nato baterijo -> nazadnje DC.

B. Počakajte vsaj 2 minuti, preden znova vklopite sistem.



Zagonsko zaporedje:

A. Vklopite sistem v naslednjem vrstnem redu: Najprej baterija -> nato enosmerni -> in na koncu AC




Po ponovnem zagonu lahko traja do 15 min, če je baterija prvič prepoznana!



Če težave ne odpravijo:



Če težave ne morete odpraviti po izvedbi vseh zgornjih korakov za odpravljanje težav, se obrnite na skupino za podporo Solis.

Ko se obrnete na podporo strankam, navedite naslednje podatke:



1: Serijska številka naprave.

2: Kateri model baterije se uporablja

3: Podrobne informacije o tem, kateri koraki za odpravljanje težav so bili izvedeni.

4: Fotografije nastavitve namestitve.

5: Fotografije opravljenih meritev (2,1 volta na strani pretvornika).

6: Trenutna vdelana programska oprema je nameščena na strani pretvornika (različica HMI in DSP)



Če se s temi podatki obrnete na podporo strankam, vam boste pomagali učinkoviteje rešiti težavo.
