 Komunikacijska vrata za priključitev baterije

Ker povpraševanje po čistih in zanesljivih energetskih rešitvah še naprej narašča, je združljivost pretvornikov Solis z baterijami različnih proizvajalcev postala ključna skrb za tiste, ki iščejo vsestranske in učinkovite rešitve za shranjevanje energije. V tem članku se bomo poglobili v različne metode in premisleke za nemoteno povezovanje pretvornikov Solis z baterijami več proizvajalcev, kar vam omogoča, da prilagodite svoj sistem za shranjevanje energije svojim edinstvenim zahtevam.

Če želite baterijo povezati s pretvorniki Solis, so komunikacijska vrata na strani pretvornika naslednja:

CAN-H (Controller Area Network High) na pinu 4 (modra)

CAN-L (nizko omrežje krmilnika) na pinu 5 (modro/belo)

Če želite razumeti podrobnosti o komunikaciji CAN za vaše baterije, priporočamo, da si ogledate posamezne priročnike za baterije, ki jih je pripravil posamezen proizvajalec. Različni proizvajalci baterij imajo lahko edinstvene specifikacije in zahteve za komunikacijo CAN, zato je ključnega pomena, da si ogledate posebno dokumentacijo za baterije, ki jih uporabljate.

Razumemo, da je to lahko nekoliko zapleteno, vendar smo sestavili seznam podrobnosti o komunikacijski povezavi za več proizvajalcev baterij, ki vam bodo pomagali.

Visoka napetost (za  naprave S6-EH3P(5-10)K-H-EU in RHI-3P(5-10)K-HVES-5G):

(Prosimo, kliknite na povezave)

1. BYD (Battery-Box-Premium - HVS/HVM)
2. Pilon (Sila-H2)
3. Soluna (modul 10K Pack HV)
4. Weco (WeCo5K3-LV-HV)
5. Dyness (serija stolpov)
6. LG energetske rešitve (Resu 10H Prime)

Nizka napetost (za  naprave RHI-(3-4.6)K-48ES-5G, S5-EH1P(3-6)K-L in S6-EA1P(3.6-6)K-L):

(Prosimo, kliknite na povezave)

1. BYD (Battery-Box-Premium - LVS/LVM)
2. Pilon (Sila-L1)
3. Pilon (US5000)
4. Lisica (LV5200)
5. LG energetske rešitve (Resu3.3, Resu 6.5, Resu10)
6. Puredrive (PureStorage II Hybrid 5kWh)
7. Zelene rešitve (domov E10)
8. UZ Energy (Power Lite)
9. WeCo (5K3 XP/4K4 LT)

VISOKONAPETOSTNE BATERIJE:

BYD:

Baterijska škatla Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

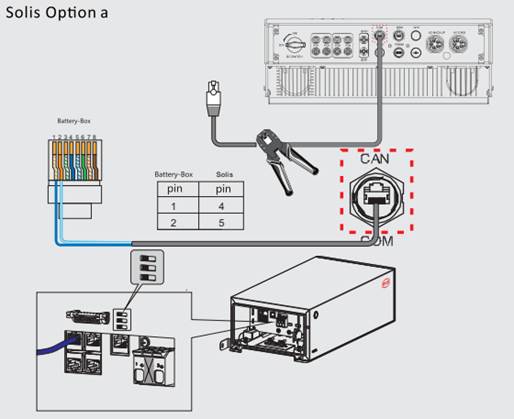

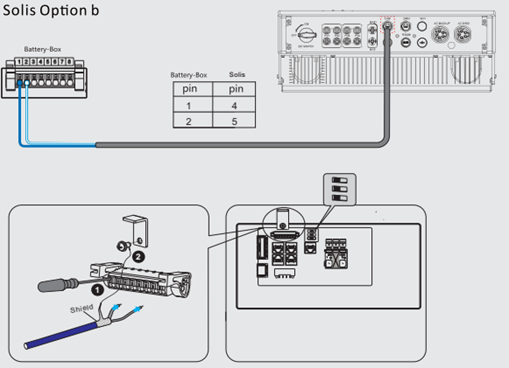

Če želite baterijo BYD povezati  z pretvorniki Solis, so komunikacijska vrata na strani pretvornika in BMS naslednja:

CAN-H (Controller Area Network High) na pinu 1 (modra)

CAN-L (nizko omrežje krmilnika) na 2. pinu (modra/bela)

PylonTech:

Sila-H2

Če želite baterijo Pylon  povezati s pretvorniki Solis, so komunikacijska vrata na strani BMS naslednja:

BMS:

Komunikacijski terminali:

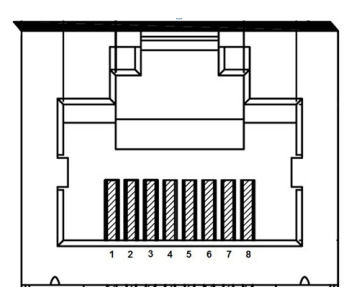

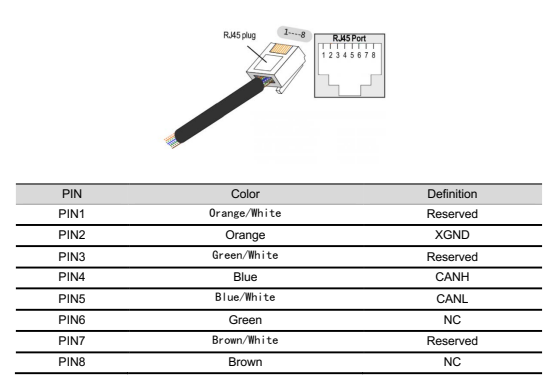

Opredelitev priključka RJ45

CAN-H (Controller Area Network High) na pinu 4 (modra)

CAN-L (nizko omrežje krmilnika) na pinu 5 (modro/belo)

Soluna:

Modul 10K Pack HV

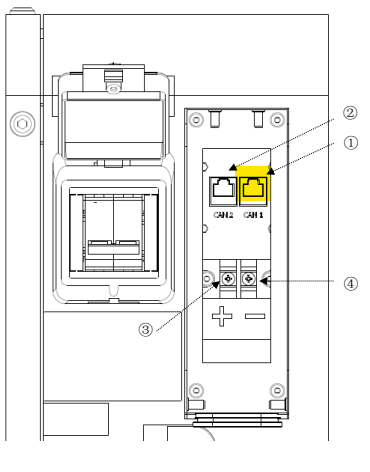

BMS:

Prepričajte se, da uporabljate pravilna vrata COM (vrata CAN 1)

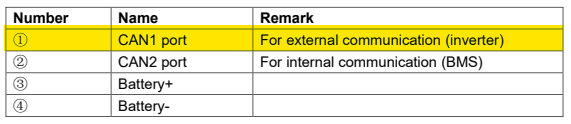

Komunikacijski vmesnik CAN za baterijo Soluna je naslednji:

Vrata CAN 1 za komunikacijo z pretvornikom

WECO:

WeCo5K3-LV-HV in HV BOX XP

Pri vzpostavljanju povezave med baterijo Weco in pretvorniki Solis so komunikacijska vrata na strani BMS konfigurirana na naslednji način:

Vrata RJ45, ki ustrezajo definiciji pina vodila CAN

PROSIMO, OGLEJTE SI NASLEDNJI ČLANEK ZA PODROBNA NAVODILA O TEM, KAKO POVEZATI BATERIJO WECO Z PRETVORNIKI SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Barva:

Serija stolpov

Če želite povezati baterijo Dyness Tower z pretvorniki Solis, so tukaj specifikacije komunikacijskih vrat na strani BMS:

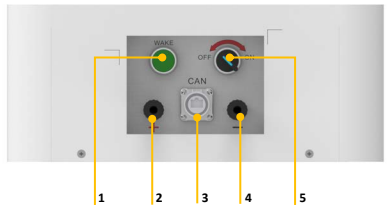

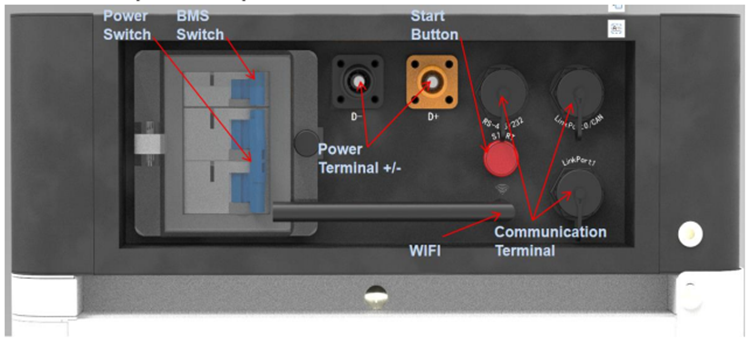

Vmesnik BMS:

1: Gumb za vklop/bujenje

2: Priključitev baterije je pozitivna

3: Komunikacijska vrata CAN

4: Priključek baterije je negativen

5: Stikalo za vklop

Definicija pina za komunikacijo CAN:

LG energetske rešitve:

Resu 10H Prime

Kabelske povezave:

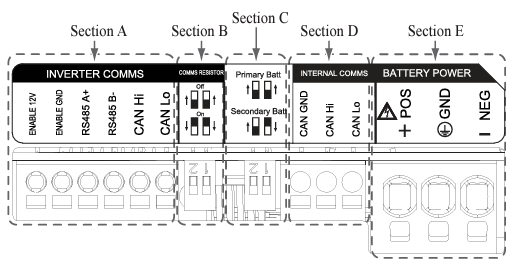

Konfiguracija kablov:

Oddelek A:

Komunikacijska vrata pretvornika, vključno s CAN / RS485 in omogočitvenimi linijami.

Oddelek B:

DIP stikalo za nastavitev komunikacijskega upora.

Oddelek C:

DIP stikalo za nastavitev primarnega/sekundarnega paketa.

Oddelek D:

Ne priključujte notranjih komunikacijskih vrat

Oddelek E:

Priključki za napajanje baterije, vključno s pozitivnim/negativnim polom in ozemljitvijo (POS: napajalni priključek plus, NEG: napajalni terminal minus, GND: ozemljitev)

Vodnik za kabelsko povezavo:

Komunikacijska vrata:

• Najprej priključite ozemljitveno žico na priključek 2.
• Priključite omogočitveno 12V pozitivno linijo na terminal 1.
• Izberite metodo, ki se ujema z načinom komunikacije pretvornika v označenem delu.
• Če pretvornik uporablja RS485, priključite linije RS485 (A+, B-) na sponki 3 in 4. Če pretvornik uporablja metodo CAN, priključite CAN (visoke, nizke) vode na terminala 5 in 6.

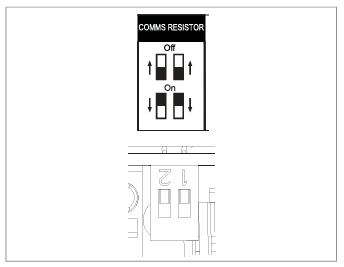

DIP stikalo za nastavitev komunikacijskega zaključnega upora primarnega/sekundarnega paketa

Spustite stikalo DIP (komunikacijski upor) vse navzdol za en paket.

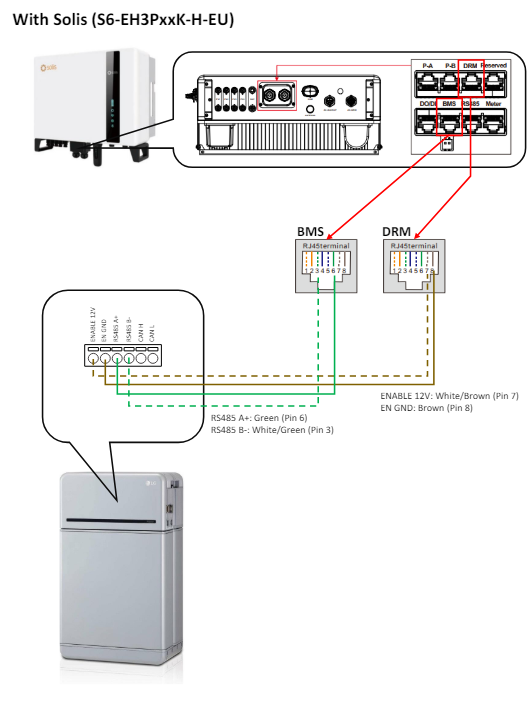

Uporabite vrata BMS na strani pretvornika:

Ustrezno povežite PIN-ove:

• Omogoči GND pri kodi PIN 2: oranžna
• RS485 B- na kodi PIN 3: zelena/bela
• RS485 A+ na kodi PIN 6: zelena
• Omogoči 12 V pri kodi PIN 7: rjava/bela

NIZKONAPETOSTNE BATERIJE:

BYD:

Baterijska škatla Premium – LVS in LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

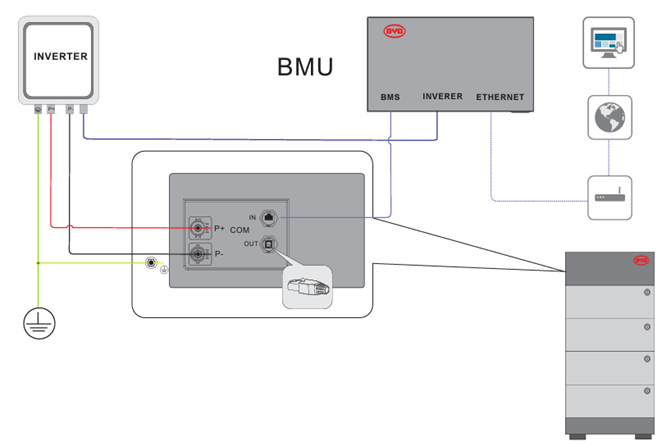

Shema povezave:

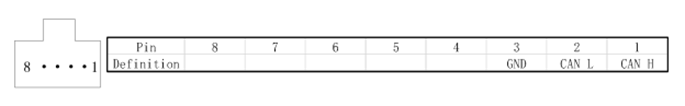

Dodelitev pinov za baterije BYD:

PylonTech:

Sila-L1

Za tiste, ki želijo vzpostaviti povezavo med baterijo Pylon Force L1 in pretvorniki Solis, so tukaj podrobnosti o komunikacijskih vratih na strani BMS:

Modul nadzora:

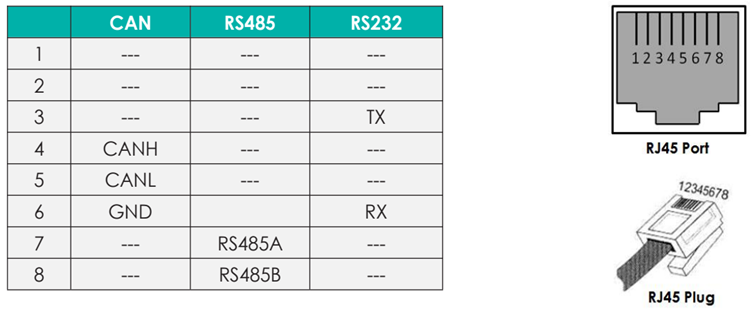

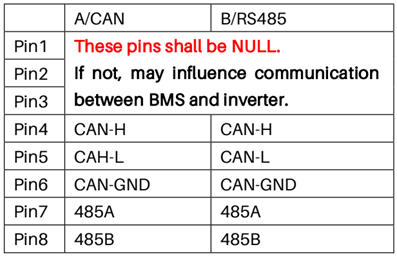

Opredelitev priključka RJ45

Opomba: Drugi PIN mora biti NULL, če ne, lahko vpliva na komunikacijo sistema.

PylonTech:

US5000

Če morate priključiti baterijo Pylon US5000 in pretvornike Solis:

OPOMBA: UPORABITE KABEL CAN, KI GA PONUJA PYLON

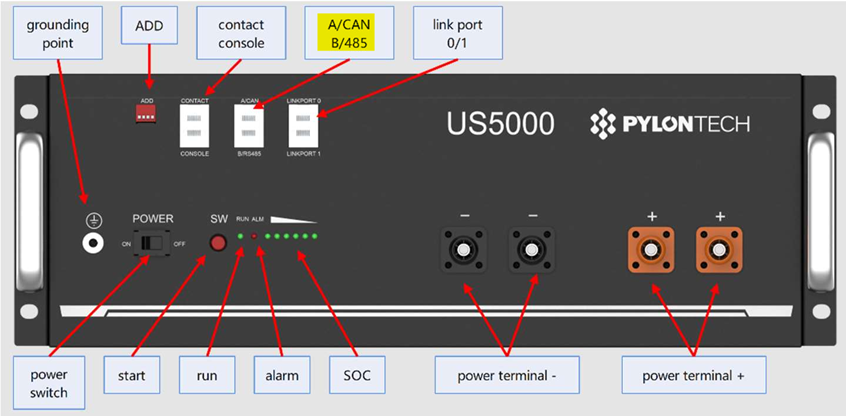

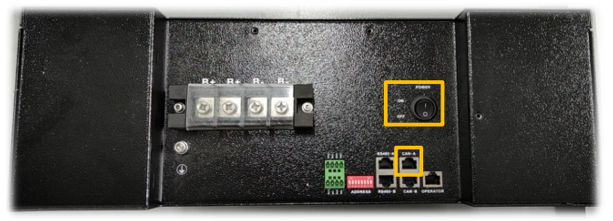

US5000 Sprednja plošča:

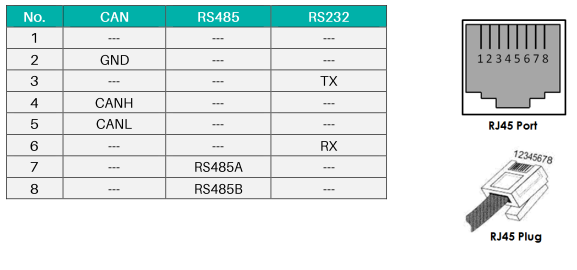

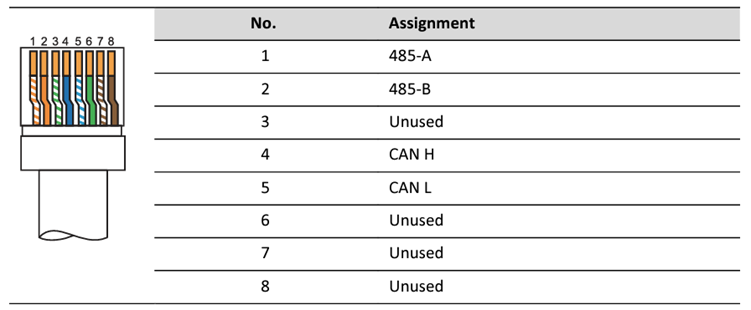

Opredelitev priključka RJ45

Lisica:

LV5200

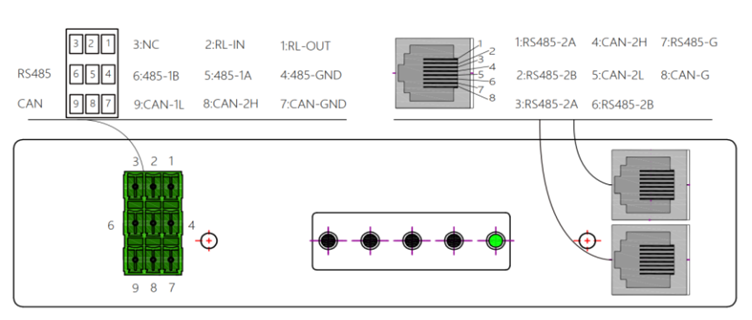

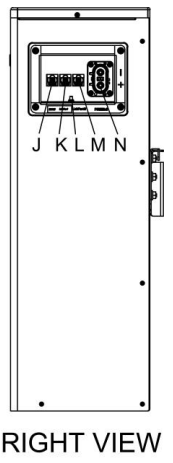

Vmesnik BMS:

J: LAHKO

K: RS485

L: Ozemljitveni vijak

M: LinkPort0

N: MOČ-2

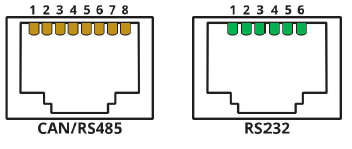

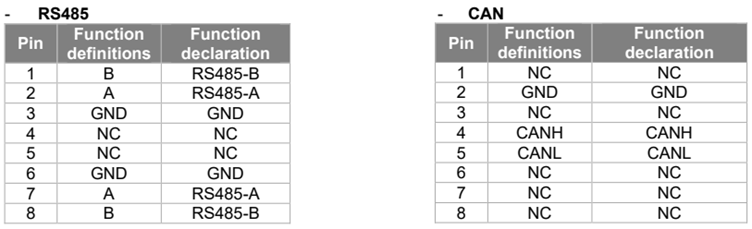

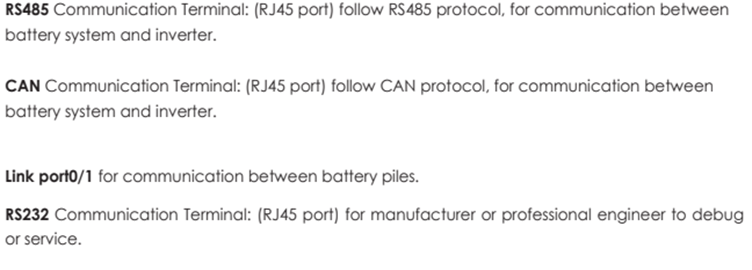

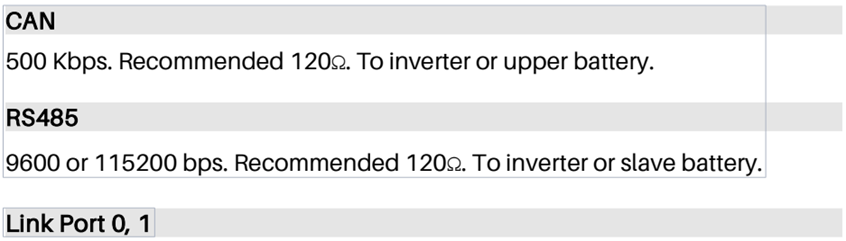

CAN / RS485 je komunikacijski vmesnik do pretvornika. Vmesnik je opredeljen na naslednji način:

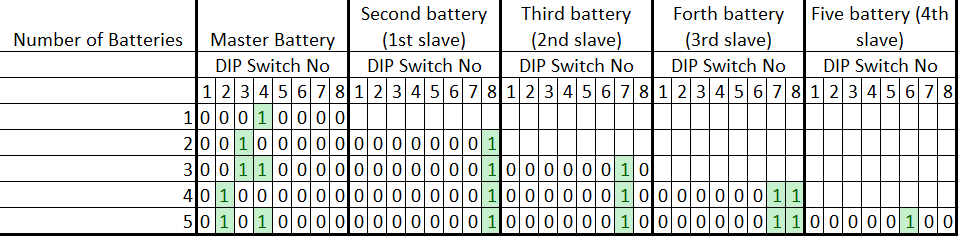

DIP stikala

LG energetske rešitve:

Resu3.3, Resu 6.5, Resu10

Priključitev omrežnih kablov:

Vsak omrežni kabel priključite na ustrezna omrežna vrata. Uporabite vrata v spodnjem levem kotu za prvo baterijo, tisto v spodnjem desnem za drugo baterijo in tisto v zgornjem za pretvornik.

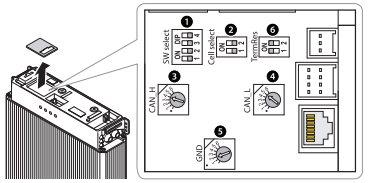

Konfiguriranje baterijskega sklopa:

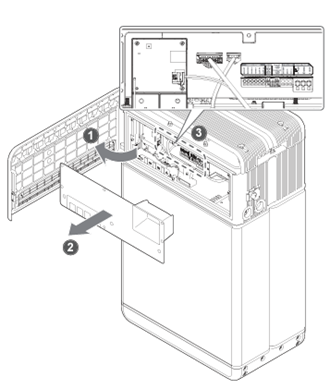

Odstranite pokrov stikala tako, da ga povlečete navzgor, da izpostavite vezje.

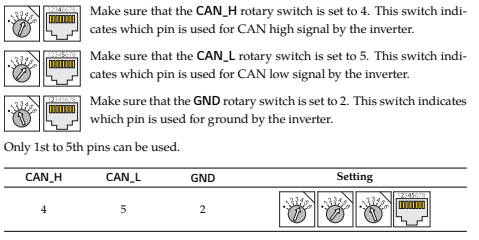

Nastavitve za PIN vodila CAN:

Puredrive:

PureStorage II hibrid 5kWh

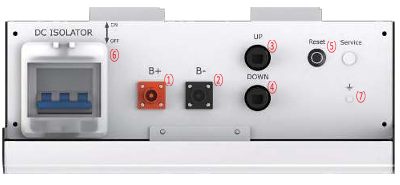

Vmesnik za povezavo:

1. Baterija<-->Inverterski napajalni kabli (+)
2. Baterija<-->Inverterski napajalni kabli(-)
3. Komunikacijski kabli (gor)
4. Komunikacijski kabli (navzdol)
5. Gumb za ponastavitev baterije
6. Izolator DC
7. Ozemljitvena točka

Uporabite priloženi komunikacijski kabel

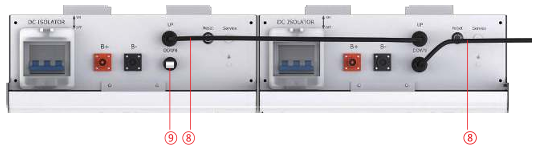

Priključite komunikacijske kable, kot je prikazano spodaj. Upor COM priključite na zadnji komunikacijski vmesnik, ki je odprt.

Upoštevajte, da je tudi pri namestitvi ene baterije ali namestitvi več baterij potreben upor COM za okrepitev signala vodila CAN.

8. Komunikacijski kabel

9. COM upor

Priključite COM upor Namestite zaščitni pokrovček

Zelene rešitve Inc.:

Domov E10

Če želite povezati baterijo Green solutions s pretvorniki Solis, upoštevajte naslednje nastavitve komunikacijskih vrat na strani BMS:

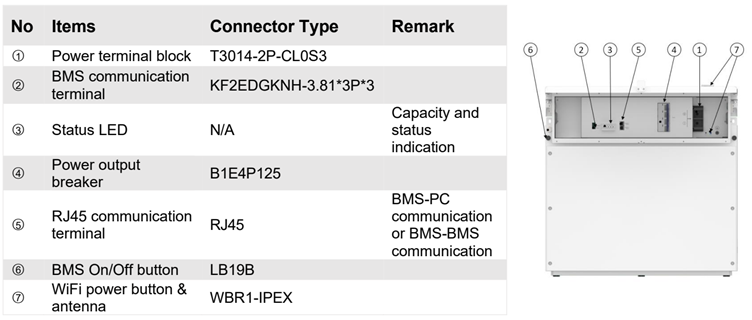

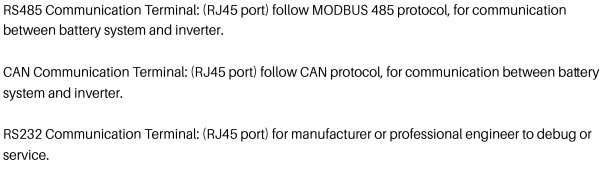

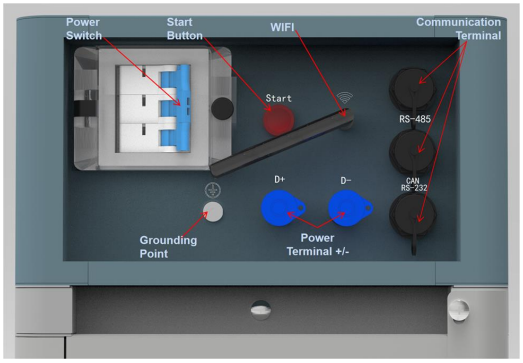

Komunikacijski terminali:

UZ Energija:

Power Lite

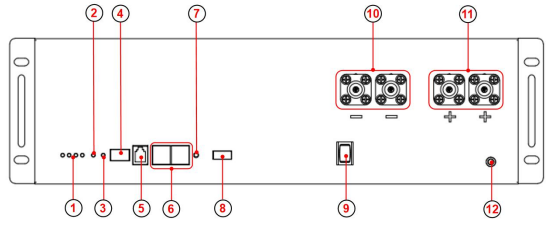

Vmesnik baterije:

1: SOC LED x4

2: LED alarma

3: ZAŽENI LED

4: Klicalnik

5: Komunikacijska vrata RJ11 RS232 Do zgornjega stroja

6: Komunikacijska vrata * 2 RJ45 CAN na PCS RS485 Notranja povezava

7: Ponastavite sistem Waken iz stanja okvare

8: Suhi stik

9: Stikalo za vklop/izklop

10: Negativna vrata x2 PSR6XAB črna 5,7, 25 mm2

11: Vrata pozitivna x2 PSR6XBB oranžna 5,7, 25 mm2

12: GND M6 rumeno-zelena, 10 AWG

Definicija vrat RJ45:

MOČI:

• Pin 1: CAN-H
• Pin 5: CAN-L
• Zatič 2, 3, 4, 6, 7: NC
• Pin 8: GND

RS485:

• Pini 1, 4, 5: NC
• Pin 2, 7: RS485-A
• Pin 3, 6: RS485-B
• Pin 8: GND

RS232:

• Zatič 1, 2, 6: NC
• Pin 3: oddaja BMS; Računalniški sprejemnik
• Pin 4: sprejemnik BMS; Računalniški prenos
• Pin 5: GND

WeCo:

5K3 XP / 4K4 LT

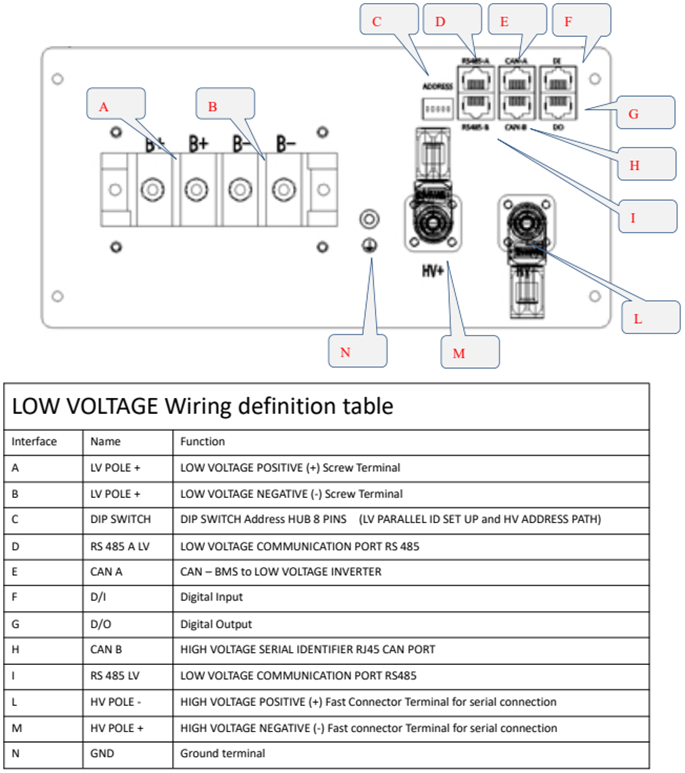

Vmesnik baterije:

PRIMER 5K3 XP

DIP preklopljeni so vsi OFF (00000000). Samo DIP zadnjega podrejenega mora biti nastavljen drugače (00000100).

PRIMER 4K4 LT

DIP preklopljeni so vsi OFF (00000000). Samo DIP zadnjega podrejenega mora biti nastavljen drugače (00000100).

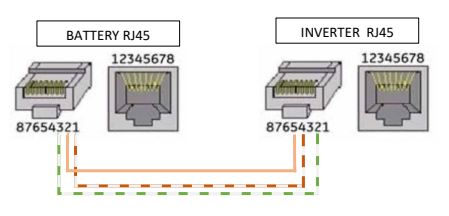

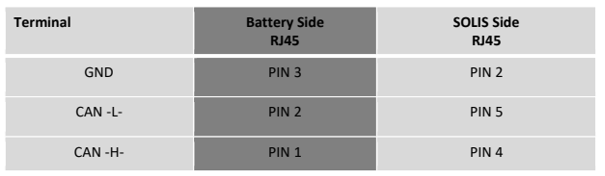

BMS CAN PIN OUT na strani baterije je enak za katero koli baterijo WeCo.

Terminal RJ45 na strani pretvornika je treba stisniti, da se ujema s PIN OUT pretvornika

PROSIMO, OGLEJTE SI NASLEDNJI ČLANEK ZA PODROBNA NAVODILA O TEM, KAKO POVEZATI BATERIJO WECO Z PRETVORNIKI SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en

Upamo, da se bodo te informacije o priključitvi baterij na pretvornike izkazale za koristne. Če imate dodatna vprašanja ali posebne zahteve glede baterije, se obrnite na nas. Tukaj smo, da vam pomagamo na kakršen koli način.
