 Ports de communication pour la connexion de la batterie






Alors que la demande de solutions énergétiques propres et fiables ne cesse de croître, la compatibilité des onduleurs Solis avec les batteries de différents fabricants est devenue une préoccupation majeure pour ceux qui recherchent des solutions de stockage d'énergie polyvalentes et efficaces. Dans cet article, nous allons nous pencher sur les différentes méthodes et considérations pour connecter de manière transparente les onduleurs Solis avec des batteries de plusieurs fabricants, ce qui vous permet d'adapter votre système de stockage d'énergie à vos besoins uniques.



Si vous souhaitez connecter votre batterie avec des onduleurs Solis, les ports de communication côté onduleur sont les suivants :



CAN-H (Controller Area Network High) sur la broche 4 (bleu)

CAN-L (Controller Area Network Low) sur la broche 5 (bleu/blanc)









Un câble d'ordinateur auquel est relié un fil

Description générée automatiquement avec un niveau de confiance moyen



Lorsqu'il s'agit de comprendre les détails de communication CAN pour vos batteries, nous vous recommandons de vous référer aux manuels de batterie individuels fournis par chaque fabricant. Différents fabricants de batteries peuvent avoir des spécifications et des exigences uniques pour la communication CAN, il est donc crucial de consulter la documentation spécifique aux batteries que vous utilisez.

Nous comprenons que cela peut être un peu complexe, mais nous avons compilé une liste de détails de connexion de communication pour plusieurs fabricants de batteries afin de vous aider.





Haute tension (pour  les appareils S6-EH3P(5-10)K-H-EU et RHI-3P(5-10)K-HVES-5G) :

(Veuillez cliquer sur les liens)



  1. BYD (Battery-Box-Premium - HVS/HVM)
  2. Pylône (Force-H2)
  3. Soluna (Module 10K Pack HV)
  4. Weco (WeCo5K3-LV-HV)
  5. Dyness (série Tower)
  6. LG Energy Solutions (Resu 10H Prime)






Basse tension (pour les appareils RHI-(3-4.6)K-48ES-5GS5-EH1P(3-6)K-L et S6-EA1P(3.6-6)K-L) :

(Veuillez cliquer sur les liens)



  1. BYD (Battery-Box-Premium - LVS/LVM)
  2. Pylône (Force-L1)
  3. Pylône (US5000)
  4. Renard (LV5200)
  5. LG Energy Solutions (Resu3.3, Resu 6.5, Resu10)
  6. Puredrive (PureStorage II Hybrid 5kWh)
  7. Solutions vertes (Maison E10)
  8. UZ Energy (Power Lite)
  9. WeCo (5K3 XP/4K4 LT)















BATTERIES HAUTE TENSION :












BYD :

Boîtier de batterie Premium - HVS/HVM

HVS 5.1, 7.7, 10.2, 12.8

HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1

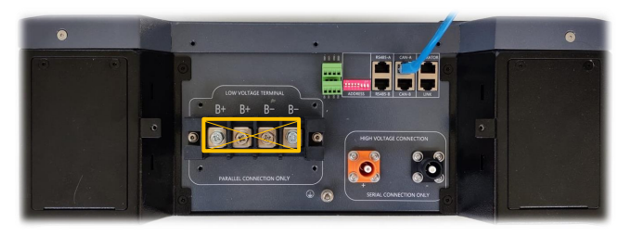

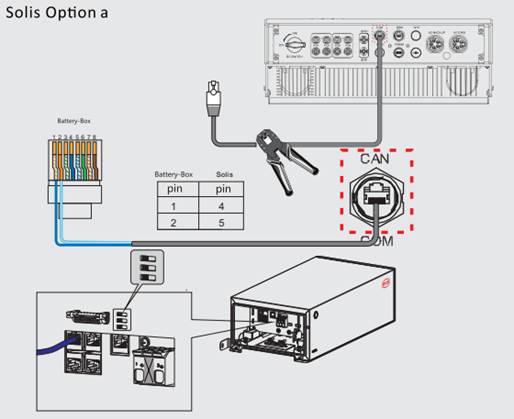

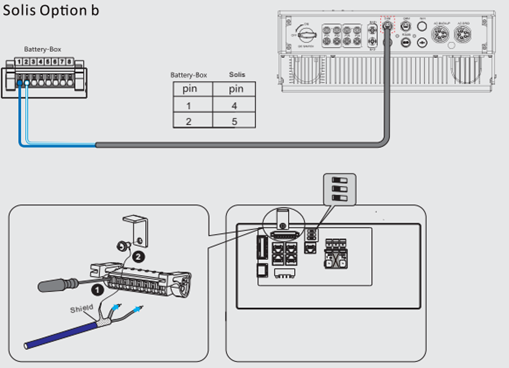

Si vous souhaitez connecter votre batterie BYD avec des onduleurs Solis, les ports de communication côté onduleur et côté BMS sont les suivants :



CAN-H (Controller Area Network High) sur la broche 1 (bleu)

CAN-L (Controller Area Network Low) sur la broche 2 (bleu/blanc)



Schéma d'une alimentation

Description générée automatiquement





Un schéma d'un schéma de câblage

Description générée automatiquement













PylonTech :

Force-H2



Si vous souhaitez connecter votre batterie Pylon avec des onduleurs Solis, les ports de communication côté BMS sont les suivants :



BMS:



Un gros plan d'un appareil

Description générée automatiquement



Terminaux de communication :



Une capture d'écran d'un ordinateur

Description générée automatiquement

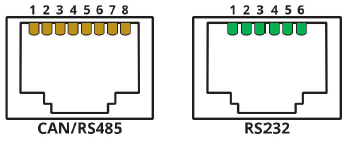

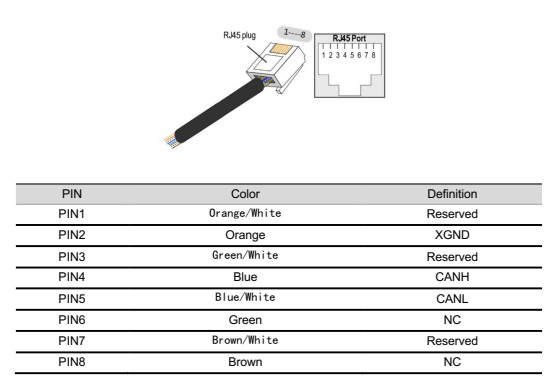

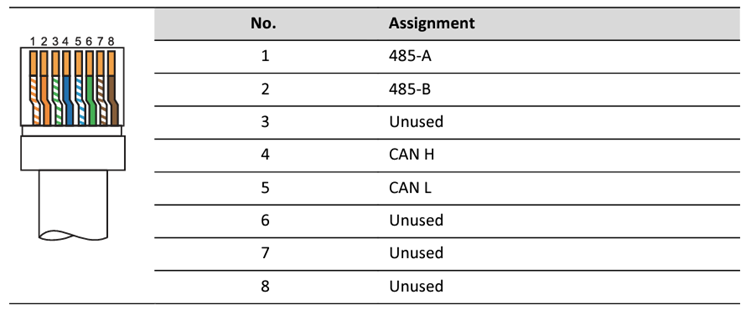

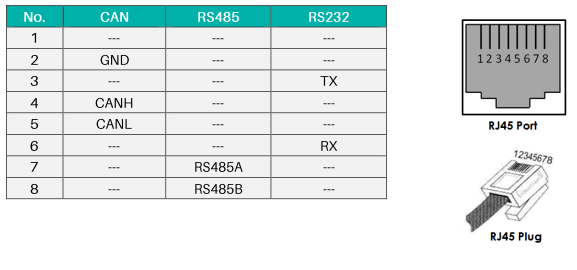

Définition de la broche du port RJ45



CAN-H (Controller Area Network High) sur la broche 4 (bleu)

CAN-L (Controller Area Network Low) sur la broche 5 (bleu/blanc)



Une table avec des chiffres et des lettres

Description générée automatiquement







Soluna :

Module 10K Pack HV

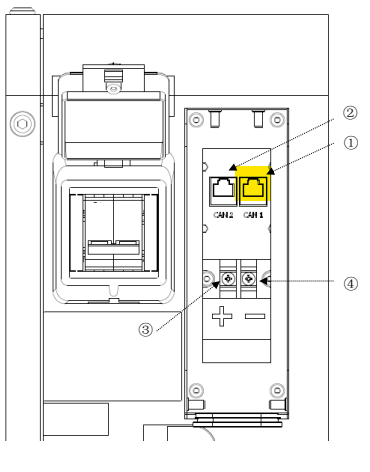

BMS:




Assurez-vous que vous utilisez le bon port COM (port CAN 1)



Schéma, dessin d'ingénierie

Le contenu généré par l'IA peut être incorrect.

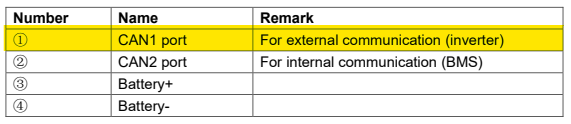

Un texte jaune et noir sur fond blanc

Description générée automatiquement

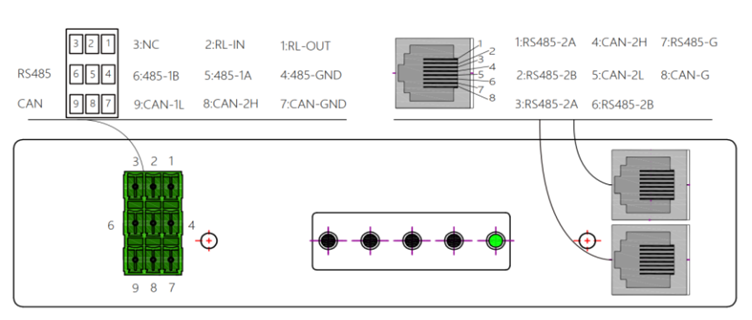

L'interface de communication CAN pour la batterie Soluna est la suivante :



Schéma, dessin d'ingénierie

Le contenu généré par l'IA peut être incorrect.




CAN 1 port pour la communication de l'onduleur



Une boîte rectangulaire blanche avec du texte noir

Description générée automatiquement







WECO:

WeCo5K3-LV-HV et HV BOX XP





Lors de l'établissement d'une connexion entre votre batterie Weco et les onduleurs Solis, les ports de communication du côté BMS sont configurés comme suit :



Un schéma d'un schéma de câblage

Description générée automatiquement





Port RJ45 correspondant à la définition de la broche du bus CAN



Un objet rectangulaire avec des chiffres

Description générée automatiquement




VEUILLEZ CONSULTER L'ARTICLE SUIVANT POUR OBTENIR DES INSTRUCTIONS DÉTAILLÉES SUR LA FAÇON DE CONNECTER VOTRE BATTERIE WECO AUX ONDULEURS SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en





Teint :

Série Tower



Si vous cherchez à relier une batterie Dyness Tower à des onduleurs Solis, voici les spécifications du port de communication du côté du BMS :

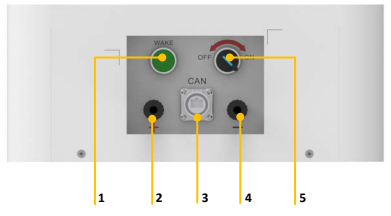

Interface BMS :

Un gros plan d'un appareil

Description générée automatiquement

1 : Bouton d'alimentation/réveil

2 : Connexion de la batterie positive

3 : Port de communication CAN

4 : Connexion de la batterie négative

5 : Interrupteur de mise sous tension

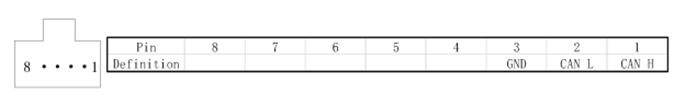

Définition de la broche pour la communication CAN :

Schéma d'un câble

Description générée automatiquement










Solutions énergétiques LG :

Resu 10H Prime



Connexions par câble :



Un schéma d'un ordinateur

Description générée automatiquement

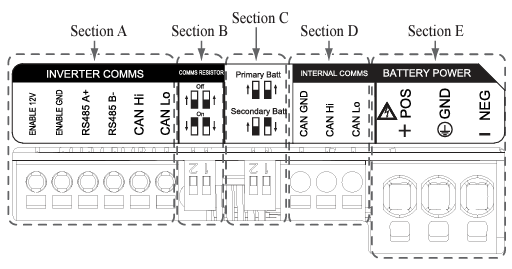

Configuration du câble :



Schéma d'un schéma d'une machine

Description générée automatiquement avec un niveau de confiance moyen



Section A :

Ports de communication de l'onduleur, y compris CAN/RS485 et lignes d'activation.



Section B :

Commutateur DIP pour le réglage de la résistance de terminaison de communication.



Chapitre C :

Commutateur DIP pour le réglage des packs primaires/secondaires.



Chapitre D :

Ne connectez pas les ports de communication internes



Section E :

Ports d'alimentation de la batterie, y compris pôle positif/négatif et terre (POS : borne d'alimentation plus, NEG : borne d'alimentation moins, GND : terre)





Guide pour la connexion par câble :



Gros plan d'une carte

Description générée automatiquement



Ports de communication :



  • Tout d'abord, connectez le fil de terre d'activation à la borne 2.
  • Connectez la ligne positive 12V à la borne 1.
  • Sélectionnez la méthode qui correspond à la méthode de communication de l'onduleur dans la pièce marquée.
  • Si l'onduleur utilise RS485, connectez les lignes RS485 (A+, B-) aux bornes 3 et 4. Si l'onduleur utilise la méthode CAN, connectez les lignes CAN (haut, bas) aux bornes 5 et 6.

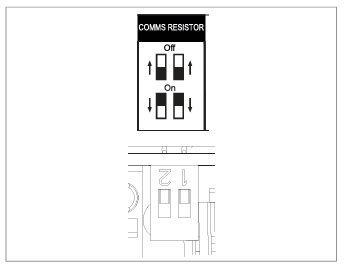

Commutateur DIP pour le réglage de la résistance de terminaison de communication des packs primaires/secondaires



Schéma d'une résistance de communication

Description générée automatiquement

Abaissez le commutateur DIP (résistance de terminaison de communication) tout en bas pour un pack unique.







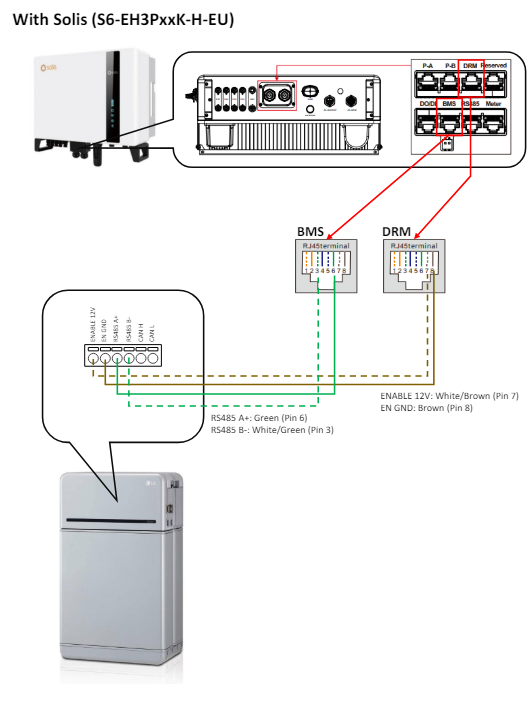

Utiliser le port BMS du côté de l'onduleur :

Un dessin d'une machine

Description générée automatiquement



Connectez les codes PIN en conséquence :



  • Activer GND sur le PIN 2 : Orange
  • RS485 B- sur la broche 3 : Vert/Blanc
  • RS485 A+ sur la broche 6 : Vert
  • Activer 12 V sur la broche 7 : marron/blanc



Un schéma d'un schéma de câblage

Description générée automatiquement



Schéma d'un réfrigérateur

Description générée automatiquement







BATTERIES BASSE TENSION :











BYD :

Boîtier de batterie Premium – LVS et LVM

LVS 5.1, 8.0, 12.0, 16.0, 20.0, 24.0

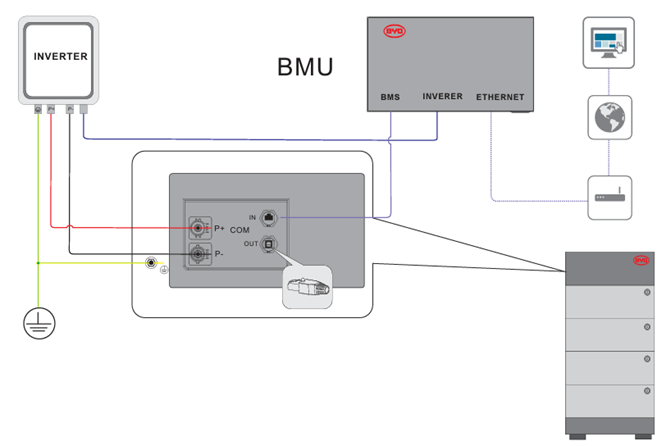

Schéma de connexion :

Schéma d'un réseau informatique

Description générée automatiquement

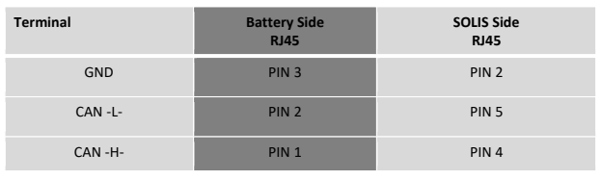

Affectation des broches pour les batteries BYD :



Un tableau de texte avec du texte noir

Description générée automatiquement avec un niveau de confiance moyen














PylonTech :

Force-L1



Pour ceux qui souhaitent établir une connexion entre une batterie Pylon Force L1 et des onduleurs Solis, voici les détails du port de communication du côté BMS :



Module de contrôle :

Un gros plan d'un appareil

Description générée automatiquement



Un livre blanc avec du texte noir

Description générée automatiquement

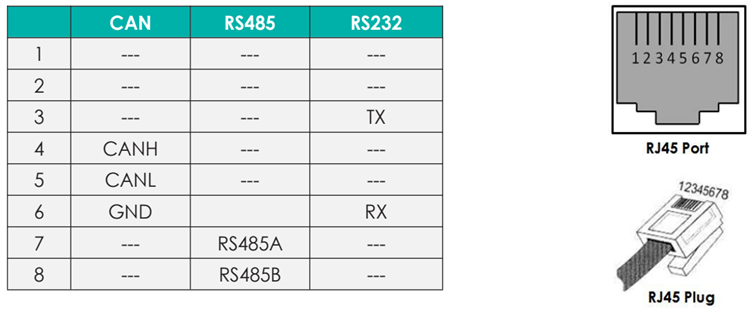

Définition de la broche du port RJ45



Une table avec des chiffres et des lettres

Description générée automatiquement

Remarque : L'autre broche doit être NULL, sinon elle peut influencer la communication du système.





PylonTech :

US5000



Si vous avez besoin de connecter une batterie Pylon US5000 et des onduleurs Solis :

REMARQUE : VEUILLEZ UTILISER LE CÂBLE CAN FOURNI PAR PYLON

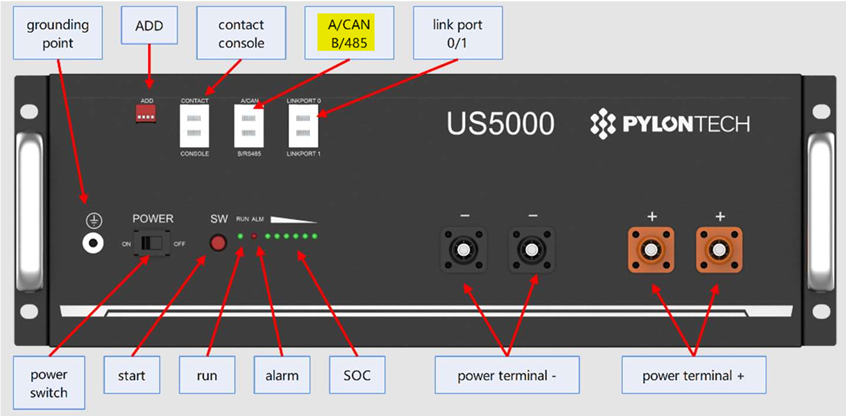

US5000 Panneau avant :

Une capture d'écran d'un ordinateur

Description générée automatiquement





Une capture d'écran d'un téléphone

Description générée automatiquement





Définition de la broche du port RJ45



Un livre blanc avec du texte noir et du texte rouge

Description générée automatiquement                        Gros plan d'un connecteur d'ordinateur

Description générée automatiquement







Renard:

LV5200

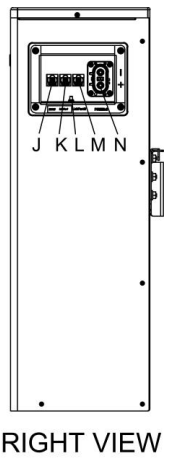

Interface BMS :

Un objet rectangulaire blanc avec du texte noir

Description générée automatiquement






J : PEUT

K : RS485

L : Vis de terre

M: LinkPort0

N : PUISSANCE-2

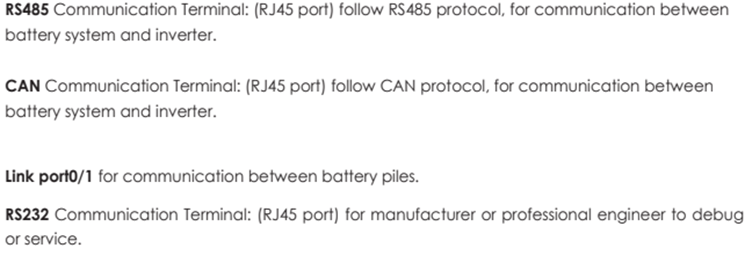

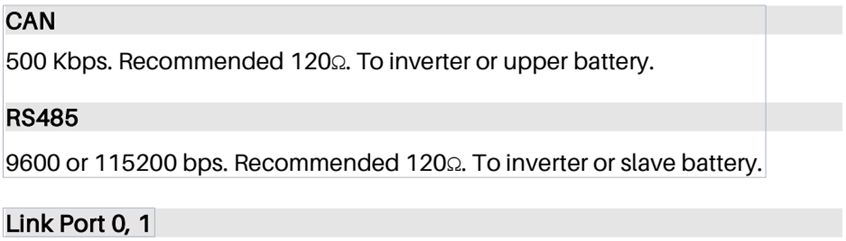

CAN / RS485 est l'interface de communication avec l'onduleur. L'interface est définie comme suit :



Un carré blanc avec un logo cat5e

Description générée automatiquement avec un niveau de confiance moyen

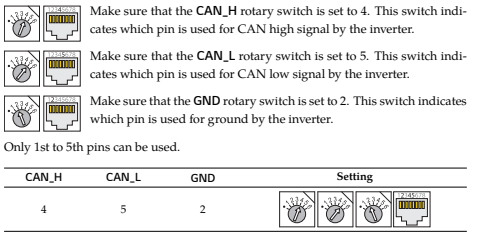

Commutateurs DIP




Planche

Le contenu généré par l'IA peut être incorrect.




Une table avec des chiffres et des symboles

Description générée automatiquement avec un niveau de confiance moyen













Solutions énergétiques LG :

Resu3.3, Resu 6.5, Resu10



Connexion des câbles réseau :



Schéma d'un composant d'ordinateur

Description générée automatiquement avec un niveau de confiance moyen



Connectez chaque câble réseau à son port réseau correspondant. Utilisez le port en bas à gauche pour la première batterie, celui en bas à droite pour la deuxième batterie et celui en haut pour l'onduleur.

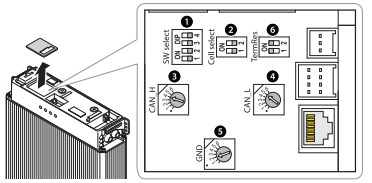

Configuration de la batterie :



Schéma d'un appareil

Description générée automatiquement



Retirez le couvercle de l'interrupteur en le tirant vers le haut pour exposer la carte de circuit imprimé.





Paramètres de la broche du bus CAN :



Un gros plan d'un appareil

Description générée automatiquement














Entraînement pur :

PureStorage II Hybride 5kWh

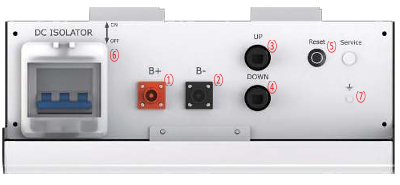

Interface de connexion :



Une boîte blanche avec des boutons noirs et rouges

Description générée automatiquement



  1. Batterie<--->Câbles d'alimentation de l'onduleur(+)
  2. Batterie<-->Câbles d'alimentation de l'onduleur(-)
  3. Câbles de communication (vers le haut)
  4. Câbles de communication (vers le bas)
  5. Bouton de réinitialisation de la batterie
  6. Isolateur DC
  7. Point de mise à la terre





Veuillez utiliser le câble de communication fourni



Un câble noir avec une prise

Description générée automatiquement



Connectez les câbles de communication comme indiqué ci-dessous. Branchez la résistance COM sur la dernière interface de communication, qui est ouverte.

Veuillez noter que même avec une installation à une seule batterie ou une installation à plusieurs batteries, une résistance COM est nécessaire pour renforcer le signal du bus CAN.

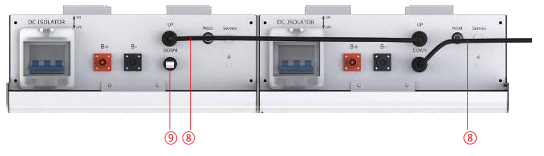

Un objet rectangulaire blanc avec des boutons rouges et des fils noirs

Description générée automatiquement

8. Câble de communication

9. COM résistance



Un gros plan d'une prise

Description générée automatiquement Un objet rond noir avec un cordon noir

Description générée automatiquement

Branchez la résistance COM Mettez le capuchon de protection













Solutions vertes inc. :

Maison E10

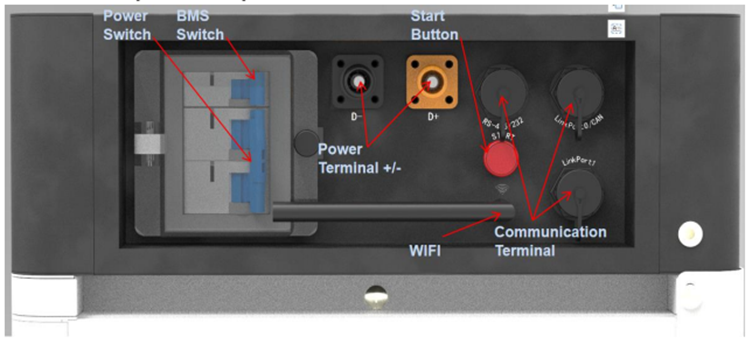

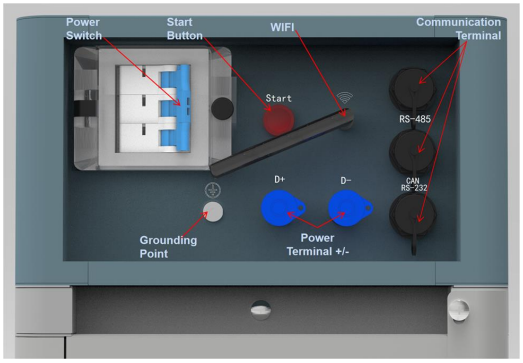

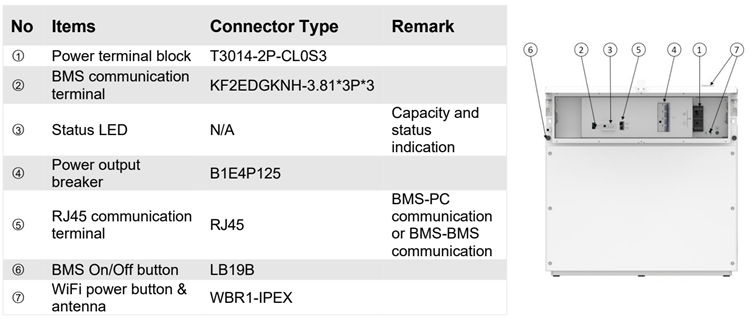

Pour interconnecter votre batterie Green solutions avec les onduleurs Solis, veuillez noter les paramètres suivants du port de communication du côté du BMS :



Gros plan d'un ordinateur

Description générée automatiquement

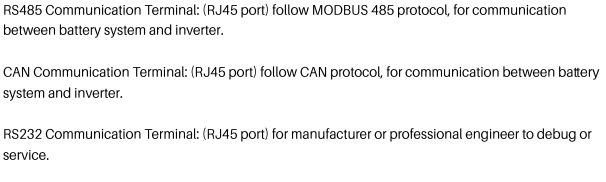

Terminaux de communication :

Gros plan d'un ordinateur

Description générée automatiquement











UZ Énergie :

Puissance Lite

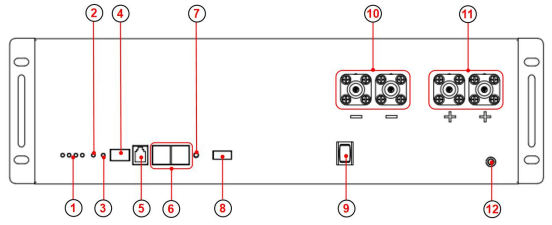

Interface de batterie :



Schéma d'un appareil

Description générée automatiquement

1 : LED SOC x4

2 : LED d'alarme

3 : LED d'exécution

4 : Numéroteur

5 : Port de communication RJ11 RS232 vers la machine supérieure

6 : Port de communication *2 RJ45 CAN vers PCS RS485 Connexion interne

7 : Réinitialiser le système Waken à partir de l'état de dysfonctionnement

8 : Contact sec

9 : Interrupteur marche/arrêt

10 : Port Négatif x2 PSR6XAB Noir 5,7, 25 mm2

11 : Port positif x2 PSR6XBB Orange 5.7, 25 mm2

12 : GND M6 Jaune-Vert, 10 AWG

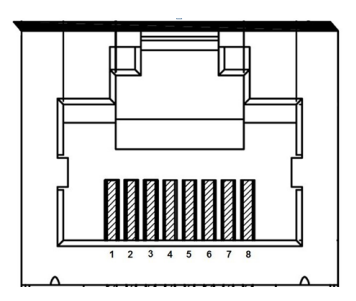

Définition du port RJ45 :



Schéma d'un câble réseau

Description générée automatiquement avec un niveau de confiance moyen



POUVOIR:

  • Broche 1 : CAN-H
  • Broche 5 : CAN-L
  • Broches 2, 3, 4, 6, 7 : NC
  • Broche 8 : GND




RS485 :

  • Broches 1, 4, 5 : NC
  • Broche 2, 7 : RS485-A
  • Broche 3, 6 : RS485-B
  • Broche 8 : GND

RS232 :

  • Broches 1, 2, 6 : NC
  • Broche 3 : transmission BMS ; Récepteur d'ordinateur
  • Broche 4 : récepteur BMS ; Transmission par ordinateur
  • Broche 5 : GND













Weco:

5K3 XP / 4K4 LT

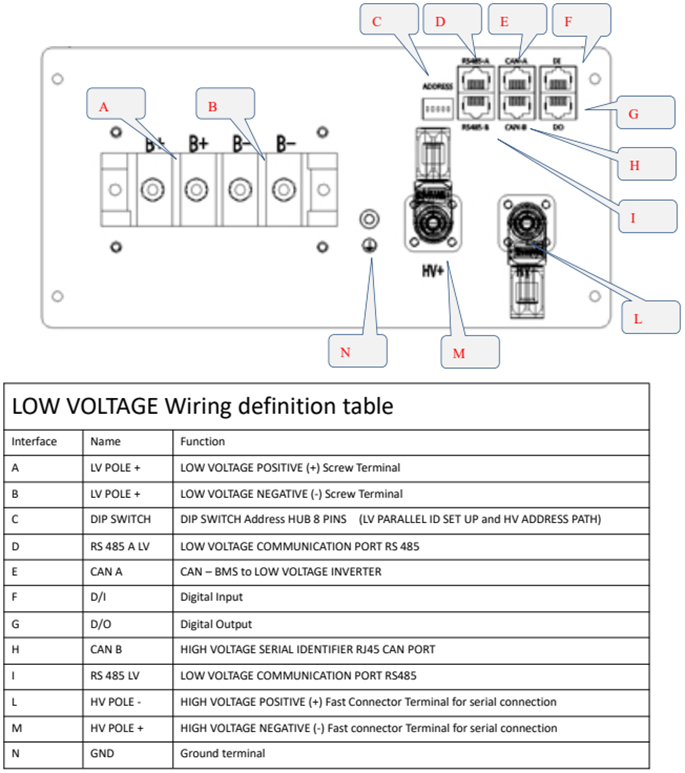

Interface de batterie :




EXEMPLE 5K3 XP

Les commutés DIP sont tous désactivés (00000000). Seul le DIP du dernier esclave doit être réglé différemment (00000100).

Interface utilisateur graphique

Le contenu généré par l'IA peut être incorrect.


EXEMPLE 4K4 LT

Les commutés DIP sont tous désactivés (00000000). Seul le DIP du dernier esclave doit être réglé différemment (00000100).

Caméra vidéo

Le contenu généré par l'IA peut être incorrect.

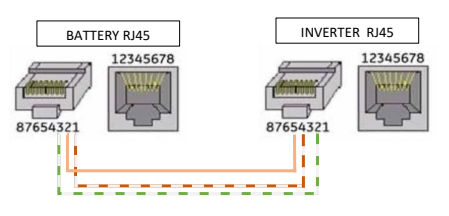

BMS CAN PIN OUT côté batterie est le même pour toutes les batteries WeCo.

La borne RJ45 du côté de l'onduleur doit être sertie pour correspondre au code PIN OUT de l'onduleur




Planche

Le contenu généré par l'IA peut être incorrect.

Diagramme

Le contenu généré par l'IA peut être incorrect.







VEUILLEZ CONSULTER L'ARTICLE SUIVANT POUR OBTENIR DES INSTRUCTIONS DÉTAILLÉES SUR LA FAÇON DE CONNECTER VOTRE BATTERIE WECO AUX ONDULEURS SOLIS

https://solis-service.solisinverters.com/a/solutions/articles/44002490198?lang=en













Nous espérons que ces informations sur la connexion des batteries aux onduleurs vous seront utiles. Si vous avez d'autres questions ou des exigences spécifiques en matière de batterie, n'hésitez pas à nous contacter. Nous sommes là pour vous aider de toutes les manières possibles.





 LinkedIn Facebook Instagram YouTube Twitter





Cet article a-t-il été utile ?

C'est super !

Merci pour votre commentaire

Désolé ! Nous n'avons pas pu vous être utile

Merci pour votre commentaire

Dites-nous comment nous pouvons améliorer cet article !

Sélectionner au moins l'une des raisons
La vérification CAPTCHA est requise.

Commentaires envoyés

Nous apprécions vos efforts et nous allons corriger l'article
