Pylon US2000C/US3000C/US5000 Batterie - Batt_Comm_FAIL - No Battery

Cet article a été traduit automatiquement et peut contenir des erreurs. Vous trouverez la version originale ici:https://solis-service.solisinverters.com/a/solutions/articles/44002191636?lang=en

Partager cet article:

Cliquez ici

Batterie Pylon US2000C/US3000C/US5000 - Alarmes « Batt_Comm_FAIL » - « No Battery »

Problème : les onduleurs hybrides Solis affichent une alarme « Batt_Comm_FAIL », anciennement « CAN_Comm_FAIL » ou « Pas de batterie » lorsqu'ils sont connectés à des batteries US2000C ou US3000C/US5000 Pylon.

L'erreur Can comm Fail signifie que : Cette erreur indique une défaillance de communication sur le bus CAN (Controller Area Network), ce qui signifie que l'onduleur n'est pas en mesure d'établir une connexion correcte avec le système de gestion de batterie (BMS) de la batterie.

Pas d'erreur de batterie signifie que : Cette erreur signifie que l'onduleur ne détecte aucune batterie connectée. Cela peut être dû à des câbles déconnectés ou défectueux, à une batterie éteinte ou à des paramètres de configuration incorrects de l'onduleur.

Il peut également s'agir d'une alarme de « suivi » après « Can Communication Failure ».

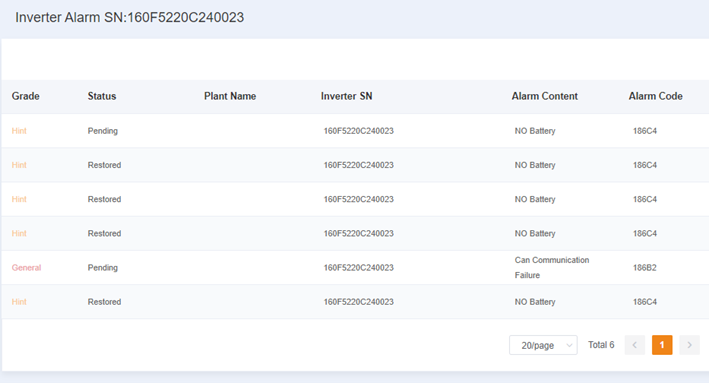

Alarme SolisCloud

Batt_Comm_FAIL solution d'alarme :

 Solution 1 : Remplacez le câble par la version mise à jour fournie par votre distributeur.

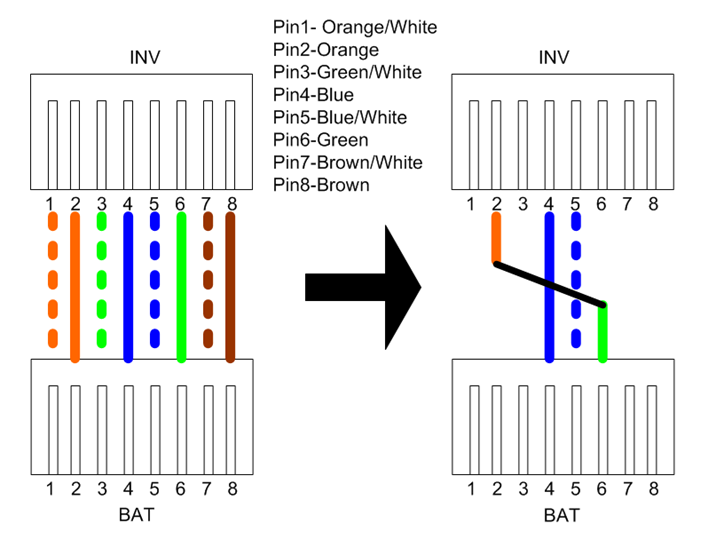

Solution 2 : Modifiez le câble actuel pour le brochage vu ci-dessous

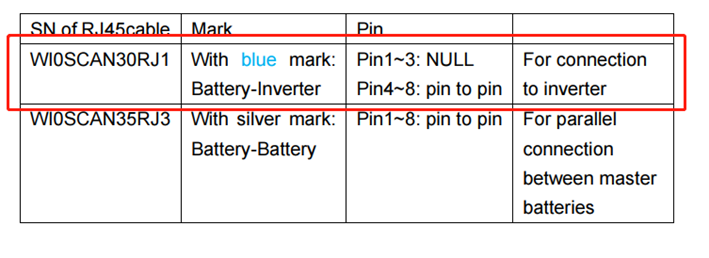

SN du câble RJ 45 -

WIOSCAN30RJ1 (nouvelle version)

WIOSCAN35RJ3 (ancienne version)

Vérifications générales des problèmes de batterie :

Vérification de la communication entre l'onduleur et la batterie

Pour vous assurer que l'onduleur communique correctement avec la batterie et que la batterie émet une tension de sortie, procédez comme suit :

• Vérifiez que la batterie n'est pas allumée ou ne clignote pas !
  • Si elle brille ou clignote, la batterie est trop vide pour fonctionner. Veuillez charger la batterie avec un chargeur externe jusqu'à ce que les LED redeviennent vertes.
• Vérifiez le BMS et la tension de la batterie sur SolisCloud
  • Ouvrez SolisCloud et accédez à la section de surveillance de la batterie.
  • Sélectionnez à la fois  la tension BMS et  la tension de la batterie pour vérifier si le système détecte correctement la batterie.
• Mesurer physiquement la tension de sortie de la batterie
  • Débranchez la batterie de l'onduleur.
  • Utilisez un multimètre pour mesurer la tension aux bornes de la batterie.
  • Comparez cette lecture avec la tension de la batterie affichée dans SolisCloud.

Si la tension de la batterie est nettement inférieure à celle prévue ou n'est pas détectée dans SolisCloud, il peut y avoir un problème de communication ou un problème avec la batterie elle-même.
