Configuration de la limite d'injection/Supervision de la consommation

Pré-requis :

- Vous devez installer un compteur ou Transformateur de Courant* compatible avec l'onduleur (voir dans le manuel de l'onduleur).

- Le câble de communication entre le compteur et l'onduleur doit être connecté, en respectant les polarités.

- Les TOR de mesure doivent être placés sur le(s) câble(s) de phase générals de l'installation.

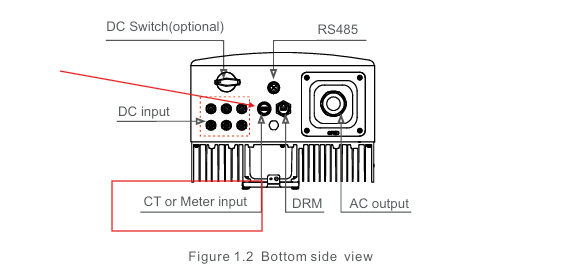

(*) Les onduleurs monophasés Solis sans batterie sont marqués comme Meter ou CT selon si l'onduleur fonctionne avec un tor de mesure uniquement ou un compteur associé avec un tor.

Il est important de vérifier le modèle d'onduleur à l'achat avant l'installation.

Configuration de la limite d'export/injection sur le réseau

Rendez-vous dans Advanced settings>>Internal EPM set:

Mode select: Meter in grid

Bacflow power: limite d'injection souhaitée en Watt  (0W pour du 0 injection)

Meter select: type de compteur

Pour les onduleurs monophasés, plusieurs modèles de compteurs sont compatibles, il est donc important de le configurer dans l'onduleur.

Pour les onduleurs triphasés, pas besoin de configuration de type de meter.

Failsafe permet l'arrêt de l'onduleur si la communication est perdue avec le compteur (recommandé en injection 0)

Configuration de la supervision de la consommation

Rendez-vous dans Advanced settings>>Internal EPM Set

Suivant le modèle de l'onduleur et sa version logiciel, il y a deux possibilités:

1. Meter in Grid

Vous pouvez utiliser les mêmes réglages que précédemment avec une limite d'injection (backflow power) supérieure à la puissance de l'onduleur.

Exemple pour un onduleur S6-GR1P6K:

Mode select: Meter in grid

Backflow power: 6600W ( 10% de plus que la puissance nominale )

Meter select type de compteur

Pour les onduleurs monophasés, plusieurs modèles de compteurs sont compatibles, il est donc important de le configurer dans l'onduleur.

Pour les onduleurs triphasés, pas besoin de configuration de type de meter.

Fail safe: OFF (si l'onduleur perd la communication avec le compteur, il continura de produire sans aucune limitation)

2. Consumption Monitor/Load monitor/24H Consumtion monitor

(Le nom de ce mode peut varier en fonction du model et du logiciel de l'onduleur)

Mode select: Consumption Monitor

Backflow power: Ignorez ce paramètre

Meter select: type de compteur

Pour les onduleurs monophasés, plusieurs modèles de compteurs sont compatibles, il est donc important de le configurer dans l'onduleur.

Pour les onduleurs triphasés, pas besoin de configuration de type de meter.

Fail safe: OFF (si l'onduleur perd la communication avec le compteur, il continura de produire sans aucune limitation)

24H Switch

Dans tous les cas mentionnés ci-dessus, vous devrez activer le 24H switch pour pouvoir superviser la consommation la nuit:

Advanced settings > 24 Switch > Enable

Solis Cloud

Sur la plateforme Solis Cloud le diagramme avec les consommations peut prendre de 5 à 15 minutes avant de s'afficher.

Si l'onduleur affiche 20 W ou 50W uniquement après la configuration, vérifiez la communication avec le compteur et la configuration puis redémarrez l'onduleur.

Vous pouvez accéder à la configuration via Solis Cloud dans "inverter Control":
