Entretenez régulièrement le ventilateur externe de l'onduleur pour garantir des performances optimales en permanence
Arrière-plan
Les onduleurs PV sont généralement installés à l'extérieur et sont affectés par des facteurs naturels tels que la lumière du soleil, la pluie, le sable ou les températures extrêmes. Ses performances de dissipation thermique sont un facteur important pour garantir un fonctionnement stable et fiable de l'onduleur.
Il existe deux méthodes principales pour refroidir un onduleur :
La dissipation naturelle de la chaleur, qui repose sur le radiateur intégré pour évacuer la chaleur.
Le refroidissement forcé, qui utilise un ventilateur afin d’assurer une meilleure circulation de l’air.
Pendant les périodes de fortes chaleurs, notamment en été, une bonne dissipation thermique est essentielle pour maintenir une production d’énergie optimale. Cependant, divers facteurs environnementaux peuvent influencer le fonctionnement du ventilateur. C’est pourquoi un entretien régulier de l’onduleur et de son système de refroidissement est indispensable.
Causes possibles de la défaillance d'un ventilateur
Les onduleurs solaires sont souvent installés en extérieur, où de nombreux facteurs incontrôlables peuvent perturber le fonctionnement de leur ventilateur. Parmi les causes les plus fréquentes de défaillance, on retrouve :
L’accumulation de feuilles mortes, de poussière ou de sable ;
Les dommages causés par des animaux, tels que les rongeurs ou les insectes ;
D’autres obstructions physiques susceptibles d’empêcher la bonne rotation du ventilateur.

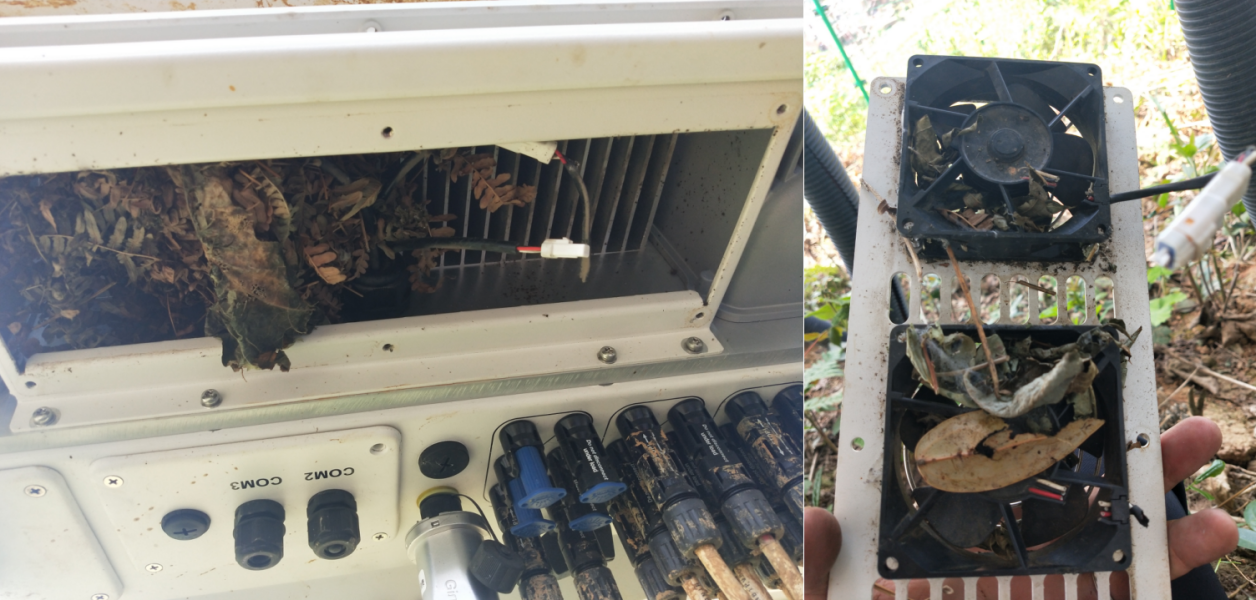

Figure 1 : L'accumulation de feuilles mortes bloque les conduits d'air de refroidissement et les ventilateurs

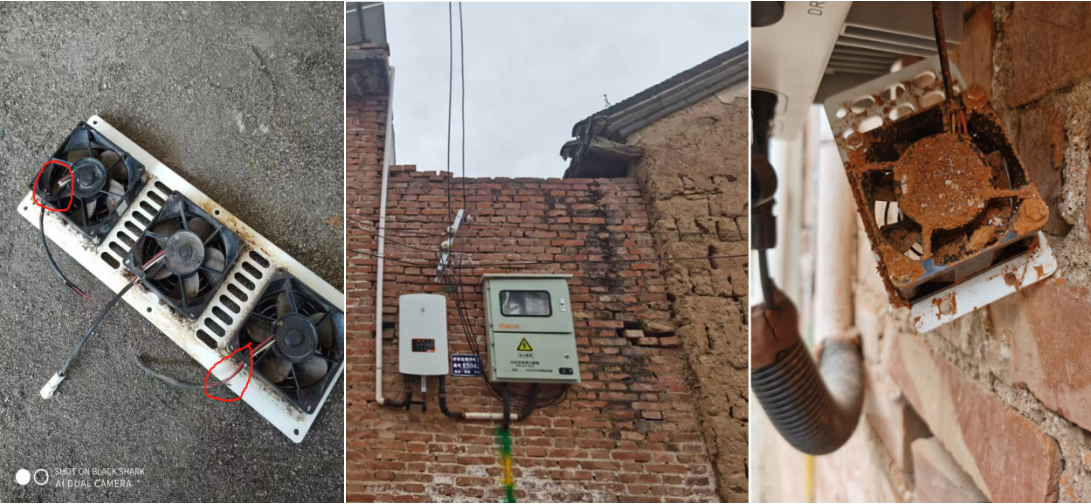

Figure 2 : Un rongeur mord le câble du ventilateur et le sable se coince sur le ventilateur
Effets d'une défaillance du ventilateur
Lorsque le ventilateur de refroidissement externe d’un onduleur tombe en panne — par exemple s’il est bloqué, ne tourne plus, ou si un animal a endommagé le câble d’alimentation — la dissipation thermique de l’appareil devient insuffisante.
Cette mauvaise évacuation de la chaleur déclenche alors la protection contre la surchauffe de l’onduleur. Dans ce cas, celui-ci affiche un code d’alarme “FAN ALARM”.
En période estivale, cette protection contre la surchauffe peut non seulement réduire la production d’énergie du système, mais aussi provoquer des dommages permanents à l’onduleur si le problème n’est pas rapidement résolu.
Solutions
Pour garantir le fonctionnement optimal du ventilateur de l’onduleur, il est important d’en tenir compte dès l’installation, puis pendant les premières phases de mise en service ainsi que tout au long de la maintenance du système.
La zone d’installation doit être soigneusement dégagée de tout corps étranger, et des mesures préventives doivent être mises en place afin d’éviter toute obstruction du ventilateur.
Une surveillance régulière, accompagnée d’une inspection sur site, est essentielle pour nettoyer le ventilateur et le remplacer si nécessaire, assurant ainsi la durabilité et la fiabilité du système.
Suivez ces étapes simples pour un fonctionnement continu et efficace :
Considération lors de l'installation
Une installation bien conçue et complète permet d’améliorer la fiabilité globale du système tout en réduisant les coûts d’exploitation et de maintenance à long terme.
(1) Inspectez la zone d'installation
Avant toute mise en service, il est essentiel d’évaluer soigneusement l’environnement d’installation de l’onduleur.
Il est fortement déconseillé de choisir un emplacement où s’accumulent des cendres, des feuilles mortes ou des mauvaises herbes. Ces éléments peuvent perturber le fonctionnement normal du ventilateur, augmenter le bruit, bloquer les conduits d’air et entraîner une défaillance de l’onduleur.
Figure 3 : Débris bloquant les conduits d’air et les ventilateurs de l’onduleur, provoquant une défaillance du système.
Comme illustré sur la figure 3, la première image montre une centrale électrique en zone montagneuse où l’onduleur a été installé à proximité d’une végétation dense. L’accumulation de feuilles a obstrué les conduits d’air et les ventilateurs, entraînant une surchauffe.
Dans un autre cas, des débris provenant d’un mur dégradé par les intempéries sont tombés sur l’onduleur, bloquant également le ventilateur.
Dans les deux situations, la dissipation thermique a été compromise, la production d’énergie réduite, et l’onduleur a signalé un défaut de fonctionnement.
L’emplacement de l’onduleur doit donc être considéré dans son ensemble.
Pour les centrales de grande envergure, il est recommandé d’installer les onduleurs à distance des structures instables ou sous les modules photovoltaïques, afin de bénéficier d’un effet de protection naturelle.
Pour les installations résidentielles, il est préférable de choisir un mur solide, à l’abri de toute chute de débris, idéalement sous un avant-toit ou dans une zone partiellement couverte.
(2) Faites attention à l'espace autour du ou des onduleurs
Lorsqu’il y a plusieurs onduleurs installés côte à côte, l’espace entre chaque unité joue un rôle crucial dans les performances de dissipation thermique et dans l’efficacité du système de ventilation.
Un espacement insuffisant entraîne une augmentation de la vitesse de rotation des ventilateurs, une dissipation de chaleur non optimale, et, par conséquent, une diminution de la production d’énergie.
L’écart recommandé varie selon la taille et le modèle de l’onduleur.
Il est donc essentiel de se référer au manuel du produit pour respecter les distances minimales d’installation:

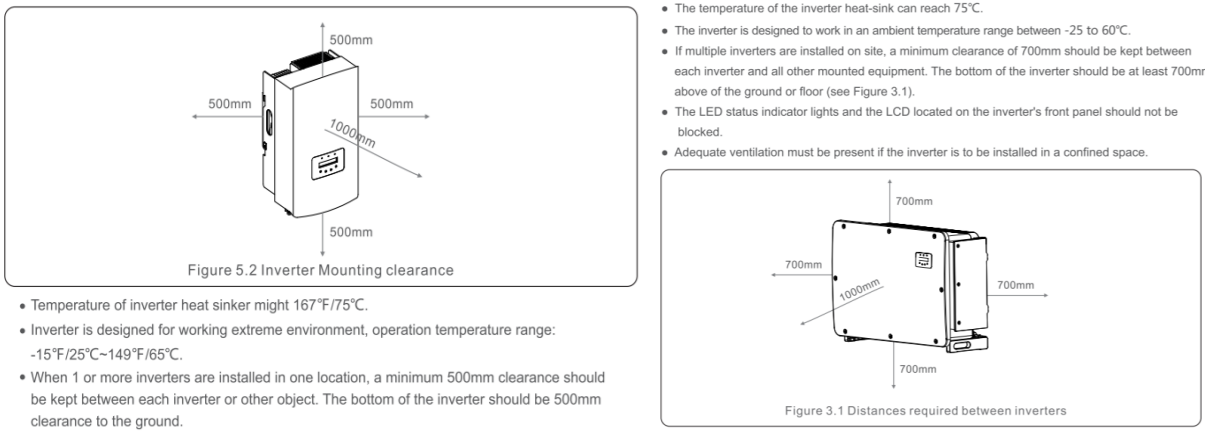

Figure 4 : Distance d'installation de l'onduleur, reportez-vous au manuel
(3) Ajout d'un dispositif de protection
La prévention reste la meilleure solution.
L’ajout de mesures préventives, telles que des pare-soleil ou protections externes, permet d’éviter :
L’accumulation de poussière, de feuilles ou de débris dans les conduits de refroidissement et les ventilateurs ;
L’exposition directe au rayonnement solaire, réduisant ainsi la température de fonctionnement de l’onduleur.

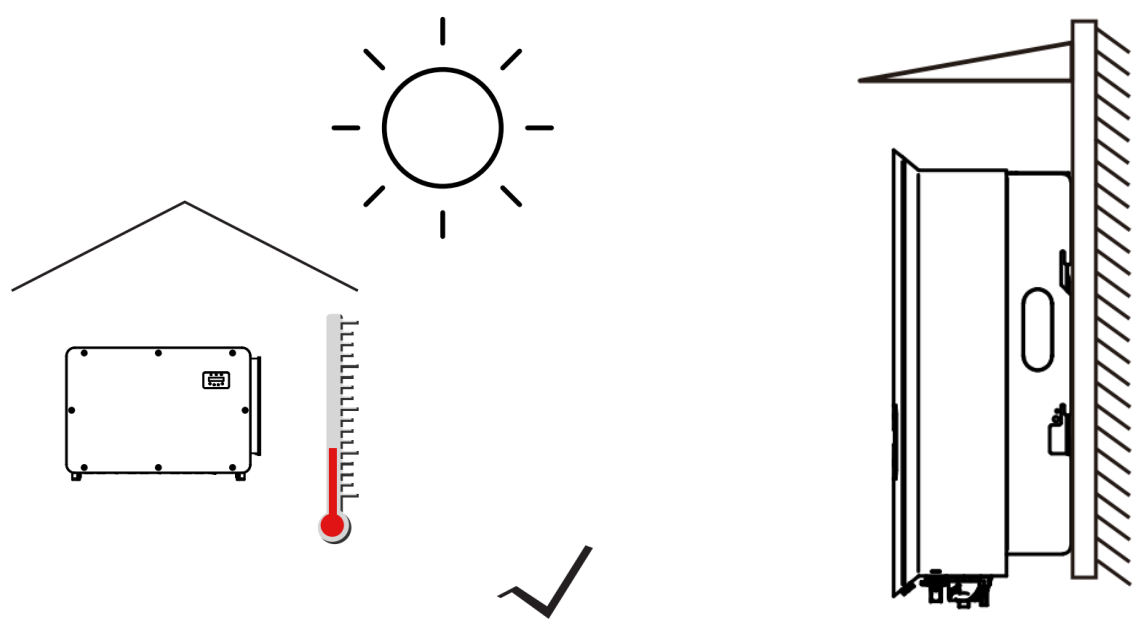

Figure 5 : Installation d'installations externes telles que des pare-soleil
Entretien régulier
(1) Inspection
Il est important de vérifier régulièrement l’état de fonctionnement du ventilateur de l’onduleur. Cette vérification peut être effectuée par surveillance à distance (via le système de supervision) ou par inspection sur site.
Dans le cas d’une installation en zone résidentielle, l’onduleur doit être solidement fixé sur un mur en béton afin de garantir sa stabilité et de réduire les risques de vibrations ou de dommages mécaniques.
(2) Nettoyage
Le ventilateur externe doit être nettoyé régulièrement, idéalement une fois par mois, à l’aide d’une brosse douce.
Cette opération doit suivre les étapes de nettoyage recommandées dans le manuel d’installation, afin d’éviter tout endommagement du ventilateur ou de ses composants.

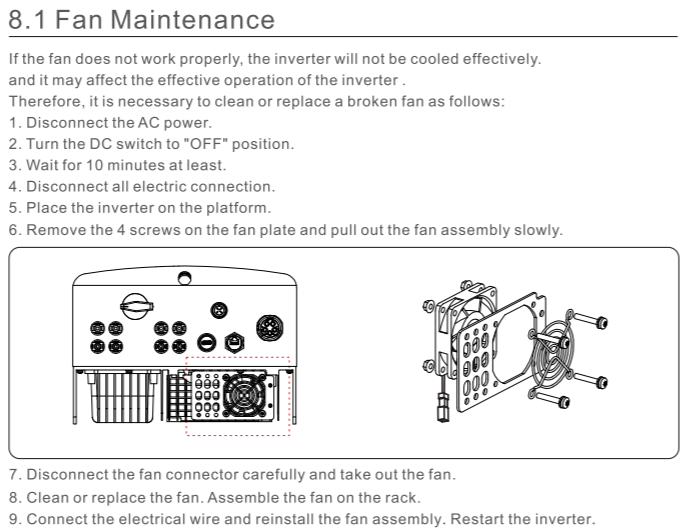

Figure 6 : Guide de nettoyage et d'entretien du ventilateur, manuel de référence
(2) Dépannage
Si l’onduleur affiche un code d’alarme tel que « FAN ALARM » ou « Over-Temperature Protection », il est nécessaire d’effectuer les vérifications suivantes :
Contrôler le fonctionnement du ventilateur de l’onduleur.
Inspecter les conduits d’air afin de vérifier l’absence de débris, poussières ou feuilles susceptibles de bloquer la ventilation.
Nettoyer soigneusement tous les corps étrangers, puis réinitialiser le code d’alarme.
Si, après ces vérifications, le ventilateur ne fonctionne toujours pas, il est recommandé de contacter le service après-vente Solis pour un diagnostic et une assistance technique.
Résumé
En période estivale, les performances de dissipation thermique de l’onduleur sont particulièrement cruciales.
Dès la phase de conception du système, il convient de choisir un emplacement adapté, garantissant :
une ombre suffisante pour limiter l’exposition directe au soleil ;
l’absence de risque de chute de débris susceptibles d’obstruer les conduits d’air.
Le ventilateur doit être inspecté et nettoyé régulièrement afin d’assurer un refroidissement efficace de l’onduleur et de maintenir une production d’énergie optimale du système.
