Étapes de dépannage des batteries BYD HV -

PEUT COMMER L'ÉCHEC




Remarque : Avant de commencer le dépannage, assurez-vous que le câble CAN utilisé est de catégorie Cat6 ou supérieure et que le câble fourni avec l'appareil S6 n'est pas adapté à la connexion BYD.

Assurez-vous également que les précautions de sécurité sont respectées lorsque vous travaillez avec des composants électriques.



Côté batterie :



1:

Installez l'application « Be Connect » :



Téléchargez et installez l'application « Be Connect » sur votre téléphone. S'il est déjà installé, mettez-le à jour vers la dernière version.

Configurez la batterie via l'application et assurez-vous que le dernier firmware est installé sur la batterie.

Après la configuration, démarrez la batterie (l'onduleur doit être « off »). Le code clignotant sur la batterie doit s'afficher 11 fois en bleu et une fois en blanc si elle est prête à communiquer.



2:

Connexion CAN entre les onduleurs :

Reportez-vous aux instructions fournies par BYD pour une connexion CAN correcte.

Il existe deux options de connexion possibles (option A et option B). Si l'option A ne fonctionne pas, essayez l'option B. Assurez-vous que l'attribution du code PIN est correcte.

Côté batterie : PIN 1 et 2

Côté onduleur : PIN 4 et 5

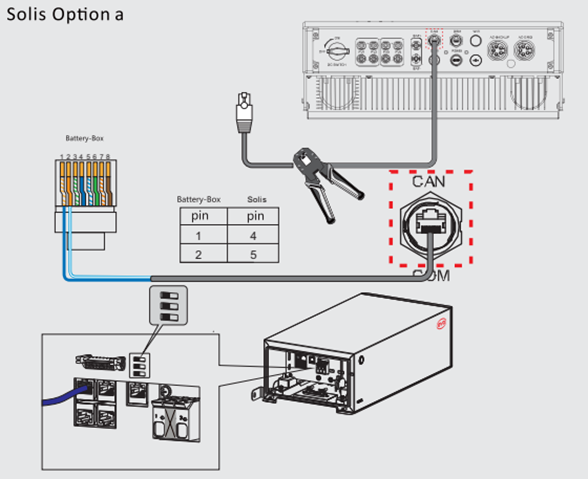

Option A :



Schéma d'une alimentation

Description générée automatiquement



Option B :



Un schéma d'un schéma de câblage

Description générée automatiquement







3:

Si l'erreur persiste, essayez de modifier les connexions des câbles sur les broches 1 et 2 du côté de la batterie. Reportez-vous à l'image ou aux instructions fournies.




Un gros plan d'un appareil

Description générée automatiquement



4:

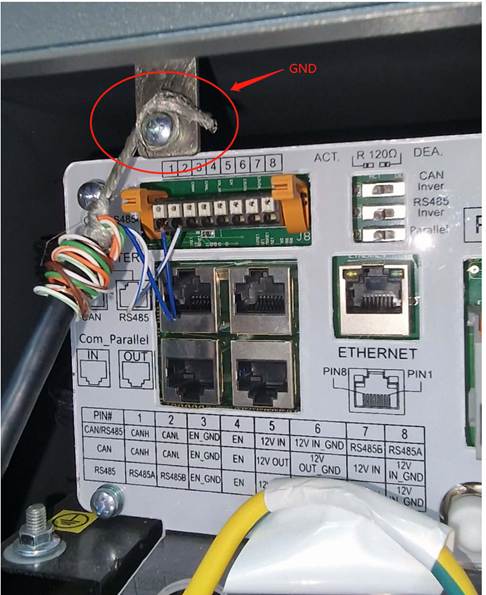

Assurez-vous que la connexion CAN est mise à la terre :

Vérifiez que la connexion CAN est correctement mise à la terre pour éviter les problèmes de mise à la terre.




Gros plan d'un appareil informatique

Description générée automatiquement



Gros plan d'une pièce d'ordinateur

Description générée automatiquement






5:

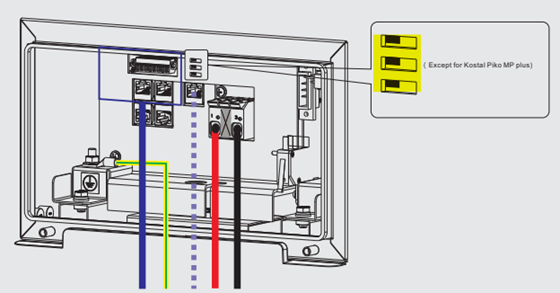

Veuillez vous assurer que l'interrupteur est dans la bonne position, comme indiqué ci-dessous (pour un système à une batterie).




Un dessin d'un ordinateur

Description générée automatiquement







Dépannage supplémentaire du côté de la batterie (si nécessaire) :

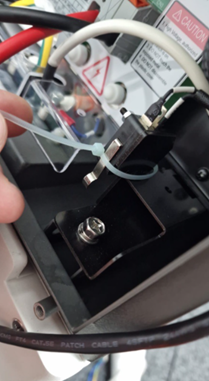

A. Fermeture du couvercle de la batterie :

Assurez-vous que le couvercle de la batterie est bien fermé.

Si les problèmes de connexion persistent, utilisez un serre-câble pour fixer le contact métallique à la fiche, comme indiqué sur l'image fournie.

Une main tenant un tube en plastique

Description générée automatiquement

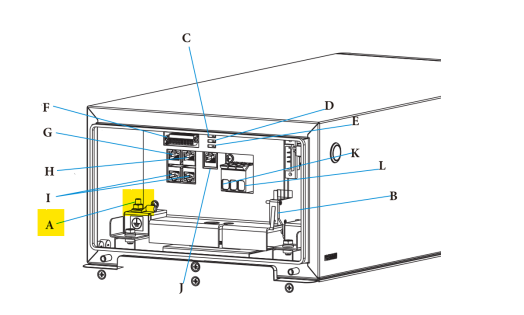

B. Déconnexion de la mise à la terre :

Si les problèmes persistent, débranchez la mise à la terre comme indiqué dans l'image fournie (marqueur jaune).

Le dessin d'une boîte

Description générée automatiquement

C. Extrémités du câble en étain (si vous utilisez un bloc PIN) :

Envisagez d'étamer les extrémités du câble pour améliorer le contact (si le bloc PIN est utilisé du côté de la batterie).





Côté onduleur :



Vérifiez le port CAN de l'onduleur :

Pour vérifier si l'onduleur est prêt à communiquer, mesurez 2,1 V entre la broche 2 et la broche 4 ou 5.

Reportez-vous à la vidéo fournie pour plus d'informations et assurez-vous de prendre des photos des mesures pour référence.

Lien vidéo : https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Étapes de redémarrage importantes :



Séquence d'arrêt :

A. Mettez le système hors tension dans l'ordre suivant :

Tout d'abord, éteignez le courant > puis la batterie > enfin le courant continu.

B. Attendez au moins 2 minutes avant de remettre le système sous tension.



Séquence de démarrage :

A. Allumez le système dans l'ordre suivant : d'abord la batterie > puis DC > et enfin AC




Après le redémarrage, cela peut prendre jusqu'à 15 Min si la batterie est reconnue pour la première fois !



Si les problèmes persistent :



Si le problème persiste après avoir tenté toutes les étapes de dépannage ci-dessus, veuillez contacter l'équipe d'assistance Solis.

Lorsque vous contactez le service client, fournissez les informations suivantes :



1 : Numéro de série de l'appareil.

2 : Quel modèle de batterie est utilisé

3 : Informations détaillées sur les étapes de dépannage effectuées.

4 : Photos de la configuration de l'installation.

5 : Photos des mesures prises (2,1 volts côté onduleur).

6 : Firmware actuel installé côté onduleur (version IHM et DSP)



Contacter le service client avec ces détails l'aidera à vous aider plus efficacement à résoudre le problème.
