Koraci za rješavanje problema za BYD HV baterije –
CAN COMM Fail
Napomena: Prije početka rješavanja problema, provjerite je li korišteni CAN kabel Cat6 ili noviji i da kabel isporučen s S6 uređajem nije prikladan za BYD povezivanje.
Također, osigurajte da se pridržavate sigurnosnih mjera opreza tijekom rada s električnim komponentama.
Strana baterije:
1:
Instalirajte aplikaciju "Be Connect":
Preuzmite i instalirajte aplikaciju "Be Connect" na svoj telefon. Ako je već instaliran, ažurirajte ga na najnoviju verziju.
Konfigurirajte bateriju putem aplikacije i provjerite je li na bateriji instaliran najnoviji firmware.
Nakon konfiguriranja, pokrenite bateriju (pretvarač bi trebao biti "isključen"). Kôd treptanja na bateriji trebao bi se prikazati 11 puta plavom bojom i jednom bijelom ako je spremna za komunikaciju.
2:
CAN veza između pretvarača:
Pogledajte upute koje je dao BYD za pravilno povezivanje CAN-a.
Postoje dvije moguće mogućnosti povezivanja (opcija A i opcija B). Ako opcija A ne funkcionira, pokušajte s opcijom B. provjerite je li dodjela PIN-a točna.
Strana baterije: PIN 1 i 2
Strana pretvarača: PIN 4 i 5

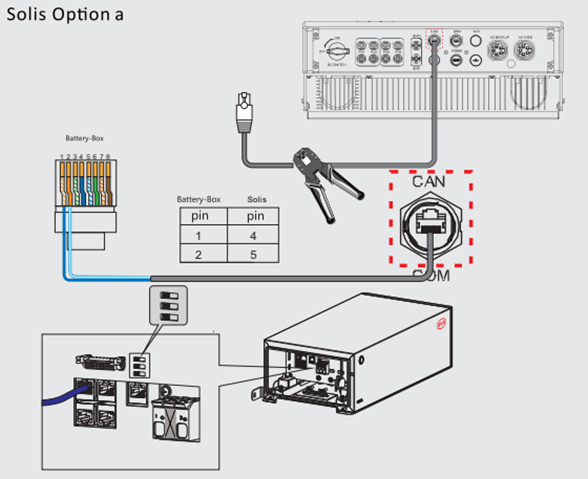

Opcija A:

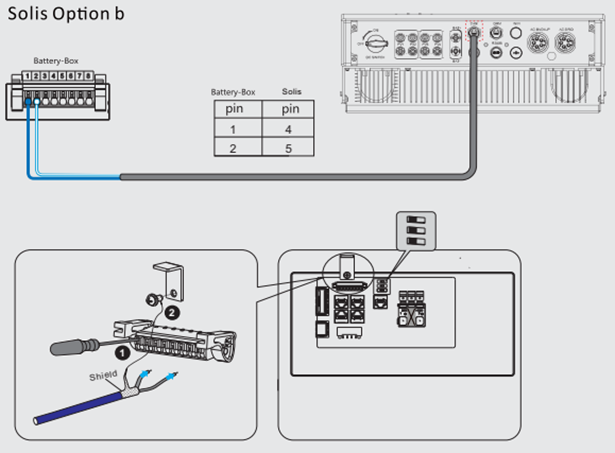

Opcija B:
3:

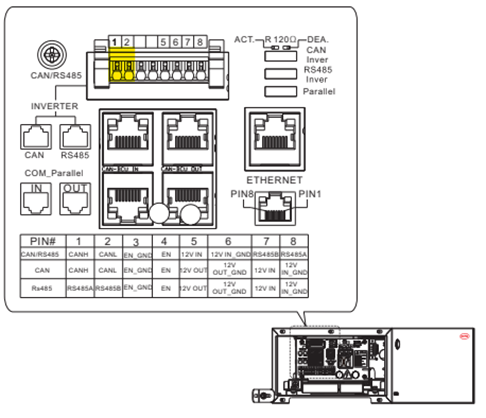

Ako se pogreška nastavi, pokušajte promijeniti kabelske veze na PIN-u 1 i 2 na strani baterije. Pogledajte priloženu sliku ili upute.
4:

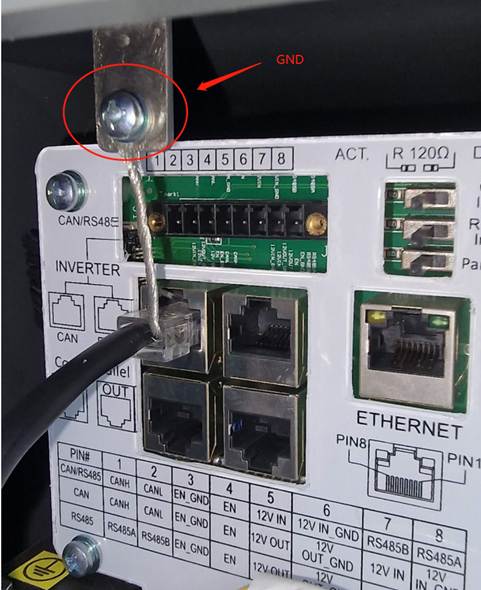

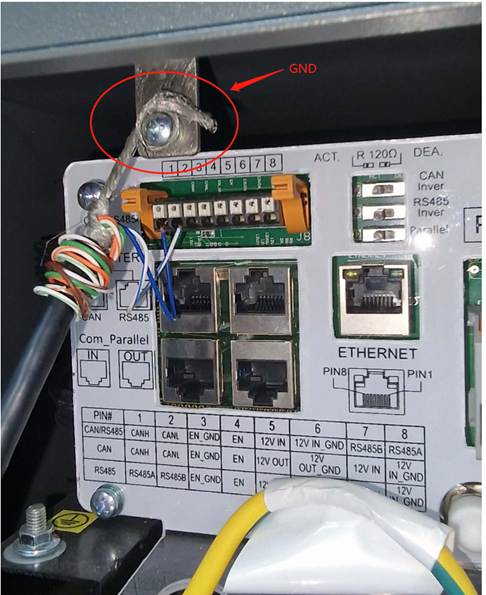

Provjerite je li CAN veza uzemljena:
Provjerite je li CAN veza pravilno uzemljena kako biste spriječili probleme s uzemljenjem.
5:

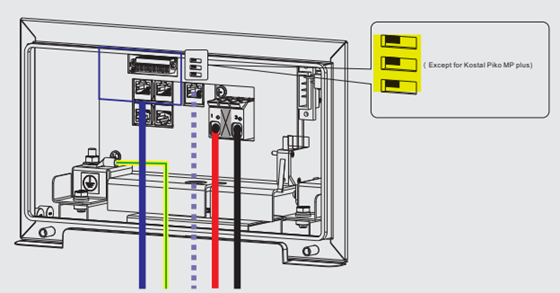

Provjerite je li prekidač u ispravnom položaju, kao što je prikazano u nastavku (za sustav s jednom baterijom).
Daljnje rješavanje problema na strani baterije (ako je potrebno):
A. Zatvaranje poklopca baterije:
Provjerite je li poklopac baterije dobro zatvoren.

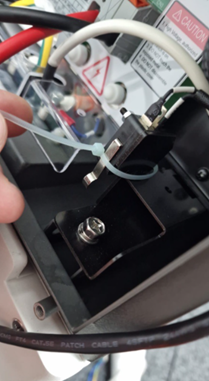

Ako se problemi s vezom nastave, upotrijebite kabelsku vezicu za pričvršćivanje metalnog kontakta na utikač kao što je prikazano na priloženoj slici.

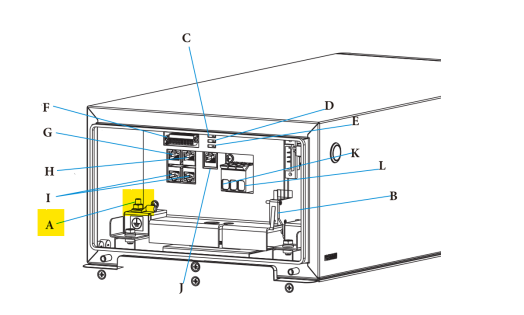

B. Isključenje uzemljenja:
Ako se problemi nastave, odspojite uzemljenje kao što je prikazano na priloženoj slici (žuta oznaka).
C. Krajevi limenih kabela (ako koristite PIN blok):
Razmislite o konzerviranju krajeva kabela kako biste poboljšali kontakt (ako se PIN blok koristi na strani baterije).
Strana pretvarača:
Provjerite CAN priključak pretvarača:
Da biste provjerili je li izmjenjivač spreman za komunikaciju, izmjerite 2,1 V između PIN-a 2 i PIN-a 4 ili 5.
Pogledajte priloženi video za smjernice i obavezno fotografirajte mjerenja za referencu.
Video veza: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s
Važni koraci ponovnog pokretanja:
Redoslijed isključivanja:
A. Isključite sustav sljedećim redoslijedom:
Prvo isključite AC -> zatim bateriju -> na kraju DC.
B. Pričekajte najmanje 2 minute prije nego što nastavite s ponovnim uključivanjem sustava.
Redoslijed pokretanja:
A. Uključite sustav sljedećim redoslijedom: Prvo baterija -> zatim DC -> i na kraju AC
Nakon ponovnog pokretanja može potrajati i do 15 minuta ako se baterija prepozna prvi put!
Ako se problemi nastave:
Ako se problem nastavi pojavljivati nakon pokušaja svih gore navedenih koraka za rješavanje problema, obratite se Solis timu za podršku.
Kada kontaktirate korisničku podršku, navedite sljedeće podatke:
1: Serijski broj uređaja.
2: Koji se model baterije koristi
3: Detaljne informacije o tome koji su koraci za rješavanje problema poduzeti.
4: Fotografije postavljanja instalacije.
5: Fotografije izvršenih mjerenja (2,1 volta na strani pretvarača).
6: Trenutni firmware instaliran na strani pretvarača (HMI i DSP verzija)
Kontaktiranje korisničke podrške s ovim detaljima pomoći će im da vam učinkovitije pomognu u rješavanju problema.
