BYD HV Pilleri için Sorun Giderme Adımları –

CAN İLETİŞİM Başarısız

Not: Sorun gidermeye başlamadan önce, kullanılan CAN kablosunun Cat6 veya üzeri olduğundan ve S6 cihazıyla birlikte verilen kablonun BYD bağlantısı için uygun olmadığından emin olun.

Ayrıca, elektrikli bileşenlerle çalışırken güvenlik önlemlerine uyulduğundan emin olun.

Pil Tarafı:

1:

"Be Connect" Uygulamasını yükleyin:

"Be Connect" Uygulamasını telefonunuza indirin ve yükleyin. Zaten yüklüyse, en son sürüme güncelleyin.

Pili uygulama aracılığıyla yapılandırın ve pile en son üretici yazılımının yüklendiğinden emin olun.

Yapılandırdıktan sonra aküyü çalıştırın (invertör "kapalı" olmalıdır). Pil üzerindeki yanıp sönme kodu, iletişim kurmaya hazırsa 11 kez mavi ve bir kez beyaz olarak görüntülenmelidir.

2:

İnvertörler Arasında CAN Bağlantısı:

Uygun CAN bağlantısı için BYD tarafından sağlanan talimatlara bakın.

İki olası bağlantı seçeneği vardır (Seçenek A ve Seçenek B). Seçenek A işe yaramazsa, Seçenek B'yi deneyin. lütfen PIN atamasının doğru olduğundan emin olun.

Pil tarafı: PIN 1 ve 2

İnvertör tarafı: PIN 4 ve 5

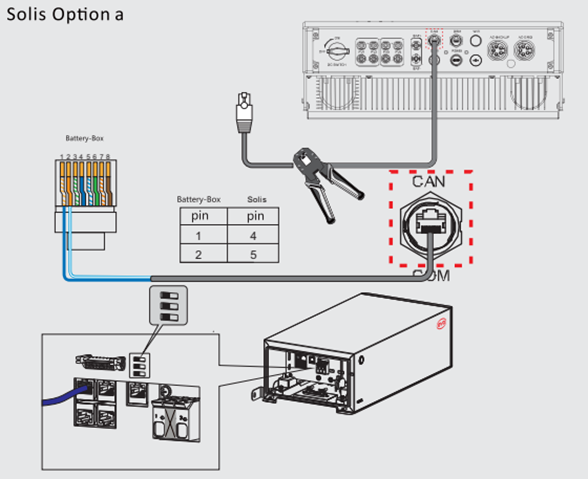

Seçenek A:

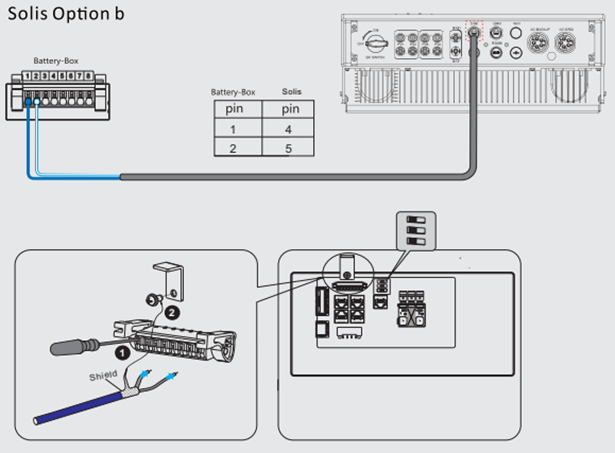

Seçenek B:

3:

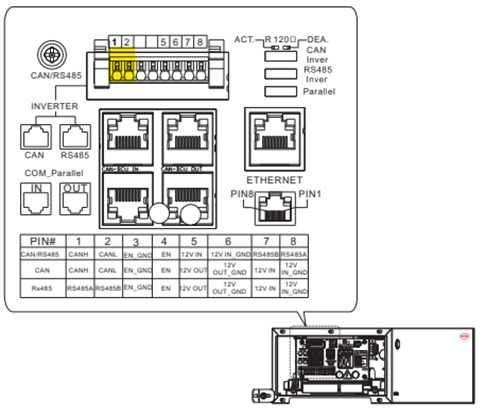

Hata devam ederse, pil tarafındaki PIN 1 ve 2'deki kablo bağlantılarını değiştirmeyi deneyin. Sağlanan resme veya talimatlara bakın.

4:

CAN Bağlantısının Topraklandığından Emin Olun:

Topraklama sorunlarını önlemek için CAN bağlantısının uygun şekilde topraklandığını doğrulayın.

5:

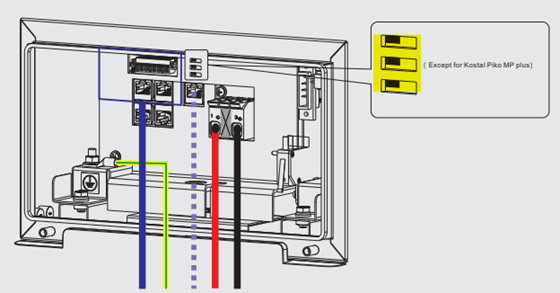

Lütfen anahtarın aşağıda gösterildiği gibi doğru konumda olduğundan emin olun (tek pilli bir sistem için).

Pil Tarafında Daha Fazla Sorun Giderme (gerekirse):

A. Pil Kapağının Kapatılması:

Pil kapağının güvenli bir şekilde kapatıldığından emin olun.

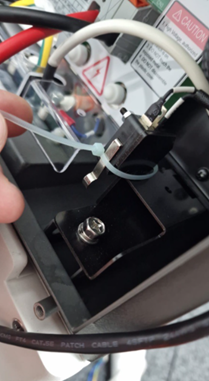

Bağlantı sorunları devam ederse, metal kontağı verilen resimde gösterildiği gibi fişe takmak için bir kablo bağı kullanın.

B. Topraklama Bağlantısının Kesilmesi:

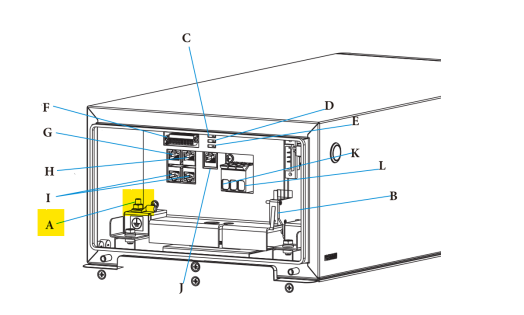

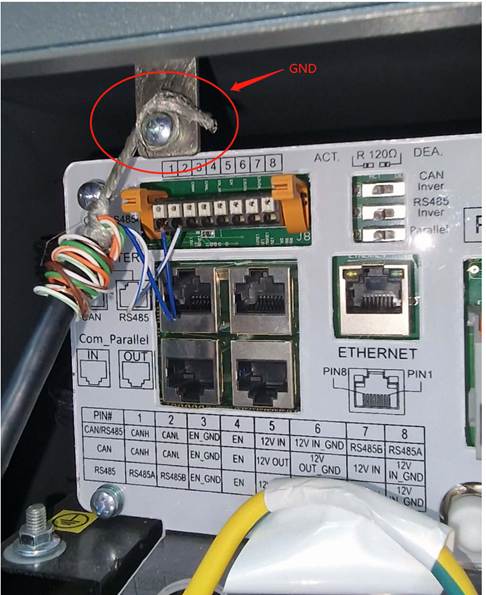

Sorun devam ederse, sağlanan resimde (sarı işaret) gösterildiği gibi topraklamayı kesin.

C. Kalay Kablo Uçları (PIN bloğu kullanılıyorsa):

Teması iyileştirmek için kablo uçlarını kalaylamayı düşünün (pil tarafında PIN bloğu kullanılıyorsa).

İnvertör Tarafı:

İnverter CAN Bağlantı Noktasını Kontrol Edin:

İnverterin iletişim kurmaya hazır olup olmadığını kontrol etmek için PIN 2.1 ile PIN 2 veya 4 arasında 5V ölçün.

Rehberlik için sağlanan videoya bakın ve referans için ölçümlerin fotoğraflarını çektiğinizden emin olun.

Video Bağlantısı: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s

Önemli Yeniden Başlatma Adımları:

Kapatma Sırası:

A. Sistemi aşağıdaki sırayla kapatın:

Önce AC'yi -> ardından pili -> son olarak DC'yi kapatın.

B. Sistemi tekrar açmaya devam etmeden önce en az 2 dakika bekleyin.

Başlatma Sırası:

A. Sistemi aşağıdaki sırayla açın: Önce pil -> sonra DC -> ve son olarak AC

Yeniden başlatmanın ardından, pilin  ilk kez tanınması 15 Dakika kadar sürebilir!

Sorun devam ederse:

Yukarıdaki tüm sorun giderme adımlarını denedikten sonra sorun devam ederse, lütfen Solis Destek ekibiyle iletişime geçin.

Müşteri Desteği ile İletişime Geçerken aşağıdaki bilgileri sağlayın:

1: Cihazın seri numarası.

2: Hangi Pil modeli kullanılıyor

3: Hangi sorun giderme adımlarının atıldığı hakkında ayrıntılı bilgi.

4: Kurulum kurulumunun fotoğrafları.

5: Alınan ölçümlerin fotoğrafları (inverter tarafında 2,1 volt).

6: İnverter tarafında kurulu mevcut Firmware (HMI ve DSP Sürümü)

Bu ayrıntılarla ilgili olarak müşteri desteğiyle iletişime geçmek, sorunu çözmede size daha etkili bir şekilde yardımcı olmalarına yardımcı olacaktır.
