BYD HV baterijų trikčių šalinimo veiksmai –

CAN COMM nepavyksta

Pastaba: Prieš pradėdami trikčių diagnostiką, įsitikinkite, kad naudojamas CAN kabelis yra Cat6 arba aukštesnis ir kad su S6 įrenginiu pateiktas kabelis netinka BYD ryšiui.

Taip pat įsitikinkite, kad dirbant su elektriniais komponentais laikomasi saugos priemonių.

Baterijos pusė:

1:

Įdiekite programą "Be Connect":

Atsisiųskite ir įdiekite "Be Connect" programą savo telefone. Jei jis jau įdiegtas, atnaujinkite jį į naujausią versiją.

Sukonfigūruokite akumuliatorių naudodami programą ir įsitikinkite, kad ant akumuliatoriaus yra įdiegta naujausia programinė įranga.

Po konfigūravimo paleiskite akumuliatorių (keitiklis turi būti "išjungtas"). Akumuliatoriaus mirksėjimo kodas turėtų būti rodomas 11 kartų mėlynai ir vieną kartą baltai, jei jis yra pasirengęs bendrauti.

2:

CAN jungtis tarp keitiklių:

Žiūrėkite BYD pateiktas instrukcijas, kaip tinkamai prisijungti prie CAN.

Yra dvi galimos ryšio parinktys (A ir B parinktys). Jei A parinktis neveikia, išbandykite B variantą. įsitikinkite, kad PIN kodas yra teisingas.

Baterijos pusė: 1 ir 2 PIN kodai

Inverterio pusė: 4 ir 5 PIN

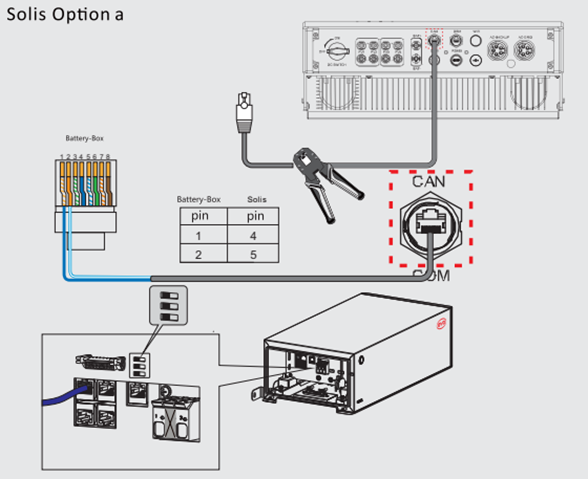

A variantas:

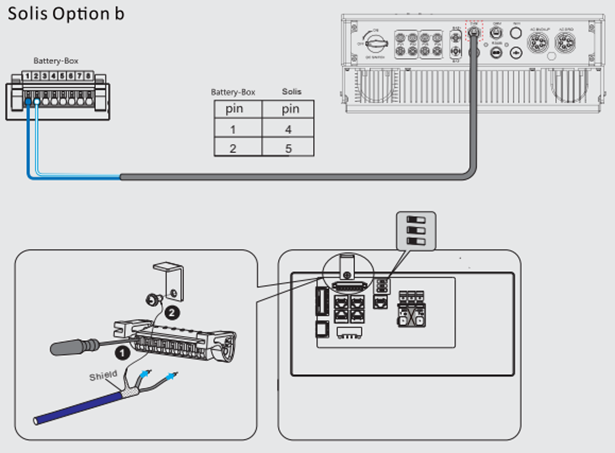

B variantas:

3:

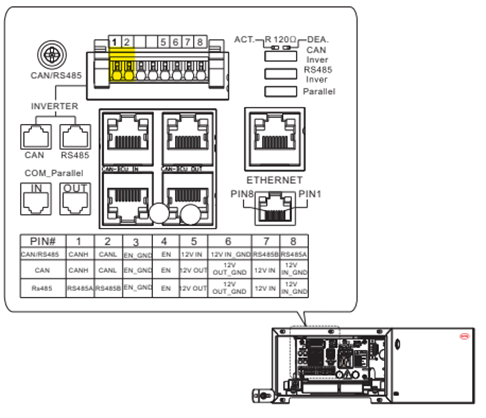

Jei klaida išlieka, pabandykite pakeisti 1 ir 2 PIN kodų kabelių jungtis akumuliatoriaus pusėje. Žiūrėkite pateiktą paveikslėlį ar instrukcijas.

4:

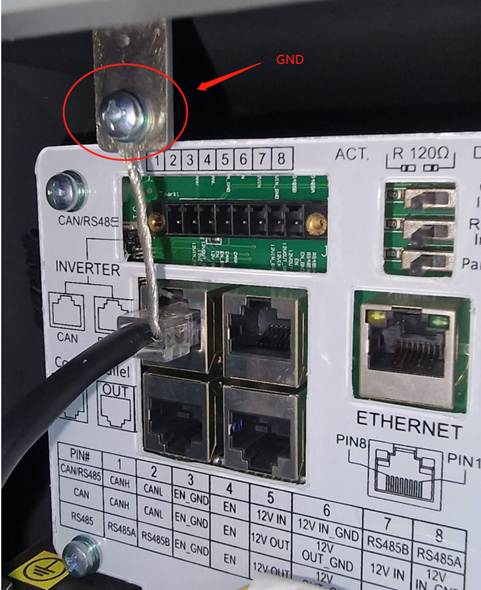

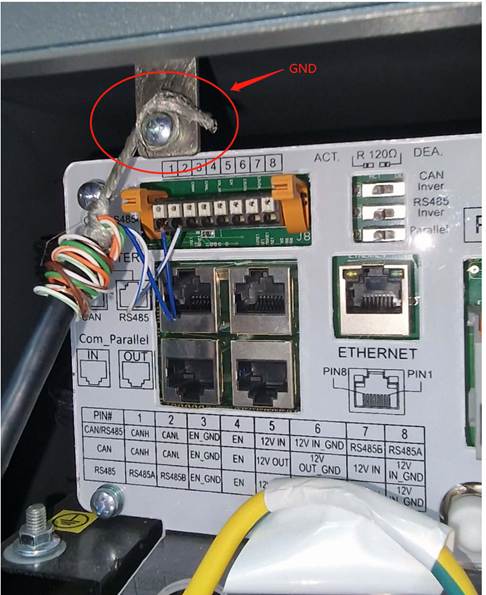

Įsitikinkite, kad CAN ryšys yra įžemintas:

Patikrinkite, ar CAN jungtis tinkamai įžeminta, kad išvengtumėte įžeminimo problemų.

5:

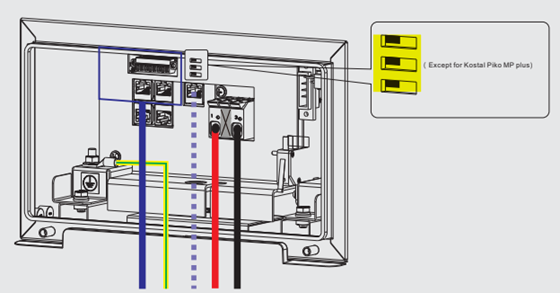

Įsitikinkite, kad jungiklis yra tinkamoje padėtyje, kaip parodyta toliau (vieno akumuliatoriaus sistemai).

Tolesnis trikčių šalinimas akumuliatoriaus pusėje (jei reikia):

A. Akumuliatoriaus dangtelio uždarymas:

Įsitikinkite, kad akumuliatoriaus dangtelis yra tvirtai uždarytas.

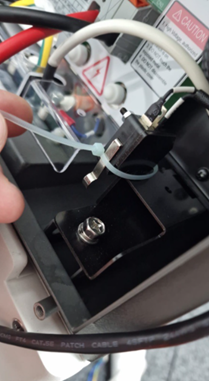

Jei prijungimo problemos išlieka, naudokite kabelio kaklaraištį, kad pritvirtintumėte metalinį kontaktą prie kištuko, kaip parodyta pateiktame paveikslėlyje.

B. Įžeminimo atjungimas:

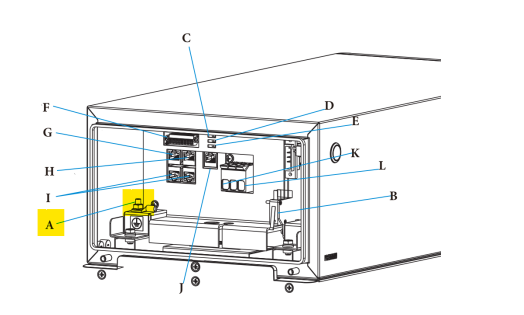

Jei problemos išlieka, atjunkite įžeminimą, kaip nurodyta pateiktame paveikslėlyje (geltonas žymeklis).

C. Alavo kabelių galai (jei naudojamas PIN blokas):

Apsvarstykite galimybę išlyginti kabelio galus, kad pagerintumėte kontaktą (jei akumuliatoriaus pusėje naudojamas PIN blokas).

Inverterio pusė:

Patikrinkite inverterio CAN prievadą:

Norėdami patikrinti, ar keitiklis yra pasirengęs bendrauti, išmatuokite 2,1 V tarp 2 PIN ir 4 arba 5 PIN kodo.

Žiūrėkite pateiktą vaizdo įrašą, kad gautumėte patarimų, ir įsitikinkite, kad fotografuojate matavimus.

Vaizdo įrašo nuoroda: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s

Svarbūs paleidimo iš naujo veiksmai:

Išjungimo seka:

A. Išjunkite sistemą tokia tvarka:

Pirmiausia išjunkite kintamąją > tada akumuliatorių - > galiausiai nuolatinę srovę.

B. Prieš vėl įjungdami sistemą, palaukite bent 2 minutes.

Paleisties seka:

A. Įjunkite sistemą tokia tvarka: Pirmiausia akumuliatorius - > tada DC - > ir galiausiai AC

Po paleidimo iš naujo gali užtrukti iki 15 min., Jei akumuliatorius atpažįstamas pirmą kartą!

Jei problemos išlieka:

Jei problema išlieka išbandžius visus aukščiau nurodytus trikčių šalinimo veiksmus, susisiekite su Solis palaikymo komanda.

Kreipdamiesi į klientų aptarnavimo tarnybą pateikite šią informaciją:

1: Įrenginio serijos numeris.

2: Kuris akumuliatoriaus modelis naudojamas

3: Išsami informacija apie tai, kokių trikčių šalinimo veiksmų buvo imtasi.

4: Diegimo sąrankos nuotraukos.

5: Atliktų matavimų nuotraukos (2,1 volto keitiklio pusėje).

6: Dabartinė programinė įranga, įdiegta keitiklio pusėje (HMI ir DSP versija)

Susisiekę su klientų aptarnavimo tarnyba ir pateikę šią informaciją, jie padės jums efektyviau išspręsti problemą.
