Felsökningssteg för BYD HV-batterier –

KAN KOMM misslyckas




Notera: Innan du börjar felsöka, se till att CAN-kabeln som används är Cat6 eller högre och att kabeln som medföljer S6-enheten inte är lämplig för BYD-anslutning.

Se också till att säkerhetsåtgärder följs när du arbetar med elektriska komponenter.



Batteriets sida:



1:

Installera appen "Be Connect":



Ladda ner och installera appen "Be Connect" på din telefon. Om den redan är installerad uppdaterar du den till den senaste versionen.

Konfigurera batteriet via appen och se till att den senaste firmware är installerad på batteriet.

Efter konfiguration, starta batteriet (växelriktaren ska vara "avstängd"). Blinkkoden på batteriet ska visas 11 gånger i blått och en gång i vitt om det är redo att kommunicera.



2:

CAN-anslutning mellan växelriktare:

Se instruktionerna från BYD för korrekt CAN-anslutning.

Det finns två möjliga anslutningsalternativ (alternativ A och alternativ B). Om alternativ A inte fungerar, försök med alternativ B. Se till att PIN-koden är korrekt.

Batterisida: STIFT 1 och 2

Växelriktarens sida: PIN 4 och 5

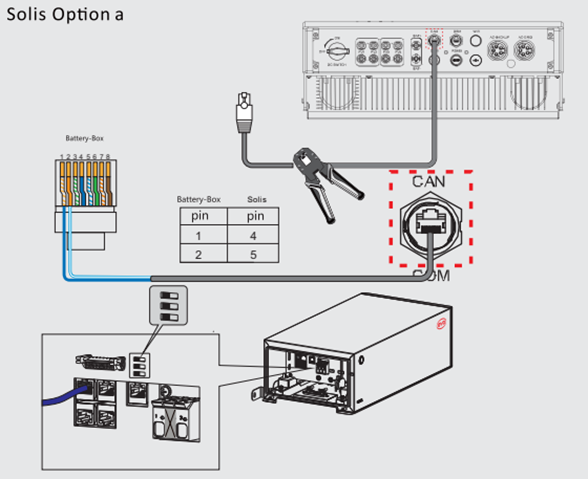

Alternativ A:



Ett diagram över en strömförsörjning

Beskrivning genereras automatiskt

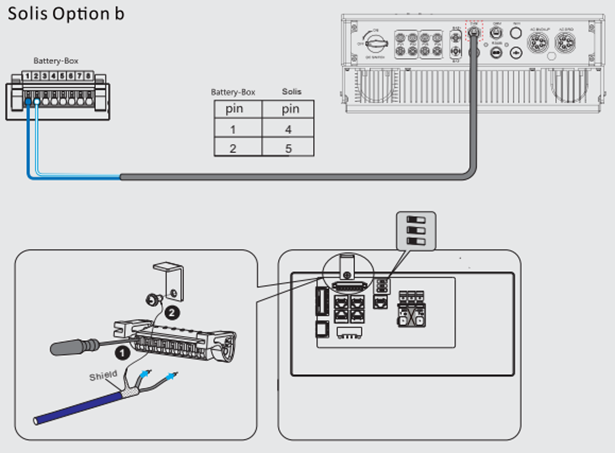

Alternativ B:



Ett diagram över ett kopplingsschema

Beskrivning genereras automatiskt







3:

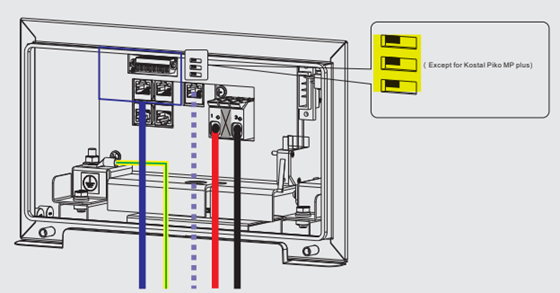

Om felet kvarstår, försök att byta kabelanslutningarna på stift 1 och 2 på batterisidan. Se den medföljande bilden eller instruktionerna.




En närbild av en enhet

Beskrivning genereras automatiskt



4:

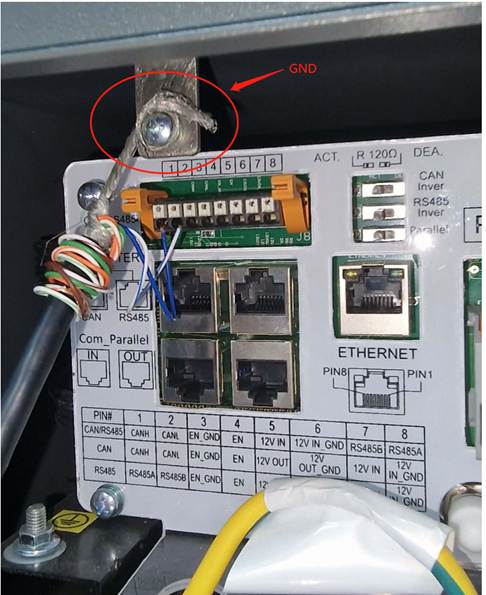

Se till att CAN-anslutningen är jordad:

Kontrollera att CAN-anslutningen är ordentligt jordad för att förhindra jordningsproblem.

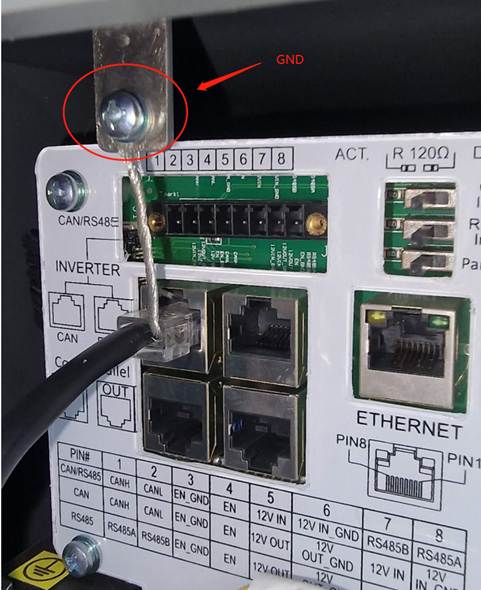

Närbild av en datorenhet

Beskrivning genereras automatiskt



Närbild av en datordel

Beskrivning genereras automatiskt






5:

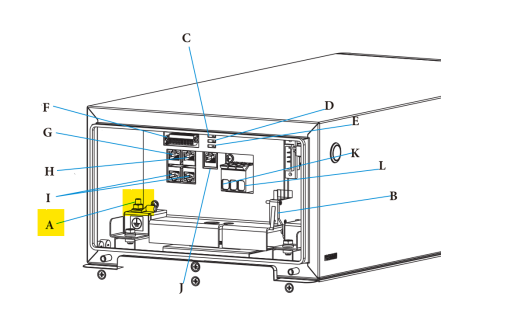

Se till att strömbrytaren är i rätt läge, som visas nedan (för ett system med ett batteri).




En ritning av en dator

Beskrivning genereras automatiskt







Ytterligare felsökning på batterisidan (om det behövs):



A. Stängning av batterilucka:

Se till att batteriluckan är ordentligt stängd.

Om anslutningsproblemen kvarstår, använd ett buntband för att fästa metallkontakten till kontakten som visas på den medföljande bilden.

En hand som håller ett plaströr

Beskrivning genereras automatiskt



B. Frånkoppling av jordning:

Om problemen kvarstår, koppla bort jordningen enligt bilden (gul markör).

En ritning av en låda

Beskrivning genereras automatiskt

C. Plåtkabeländar (om du använder PIN-block):

Överväg att förtenna kabeländarna för att förbättra kontakten (om PIN-block används på batterisidan).





Inverter sida:



Kontrollera växelriktarens CAN-port:

För att kontrollera om växelriktaren är redo att kommunicera, mät 2.1V mellan stift 2 och stift 4 eller 5.

Se den medföljande videon för vägledning och se till att ta bilder av mätningarna som referens.

Videolänk: https://www.youtube.com/watch?v=Jb-c7-ZfOvo&t=3s





Viktiga omstartssteg:



Sekvens för avstängning:

A. Stäng av systemet i följande ordning:

Stäng först av AC -> sedan batteri -> sist DC.

B. Vänta i minst 2 minuter innan du fortsätter att slå på systemet igen.



Startsekvens:

A. Slå på systemet i följande ordning: Först batteriet -> sedan DC -> och slutligen AC




Efter omstarten kan det ta upp till 15 minuter om batteriet känns igen för första gången!



Om problemen kvarstår:



Om problemet kvarstår efter att du har provat alla felsökningssteg ovan, kontakta Solis supportteam.

När du kontaktar kundsupport ska du ange följande information:



1: Enhetens serienummer.

2: Vilken batterimodell används

3: Detaljerad information om vilka felsökningssteg som har vidtagits.

4: Foton av installationsinställningen.

5: Foton av de mätningar som gjorts (2,1 volt på växelriktarsidan).

6: Aktuell firmware installerad på växelriktarsidan (HMI- och DSP-version)



Att kontakta kundsupport med dessa uppgifter hjälper dem att hjälpa dig mer effektivt att lösa problemet.
