Procedur för lokal HMI/DSP-uppdatering

För att säkerställa optimal prestanda för din Solis växelriktare, är regelbundna firmware-uppdateringar ibland nödvändiga. Dessa uppdateringar förbättrar funktionaliteten, åtgärdar buggar och förbättrar den övergripande effektiviteten i ditt solcellssystem. Även om Solis kan utföra firmware-uppdateringar på distans via deras SolisCloud-plattform, finns det situationer där en lokal firmware-uppdatering blir nödvändig. Detta kan inträffa om den fjärrstyrda uppdateringen misslyckas eller om din solcellsanläggning inte är ansluten till SolisCloud.

I den här artikeln kommer vi att guida dig genom proceduren för att utföra en lokal firmware-uppdatering på din Solis växelriktare. Vi kommer att täcka steg-för-steg-processen samt ge felsökningsråd för att säkerställa en lyckad uppdatering. Oavsett om du är en erfaren solcellsprofessionell eller en ny ägare av ett solcellssystem, kommer den här guiden att ge dig kunskapen att hålla din Solis växelriktare i toppskick, även när molntjänsten inte är ett alternativ.

Innehållsförteckning:

• Krav
• DSP-uppdatering (förutom S6-serien (USB-port))
• HMI-uppdatering (förutom S6-serien (USB-port))
• HMI-uppdatering – Skärmen/displayen är frusen
• EPM3-5G-PLUS
• Felsöknings Råd

Krav:

1: Uppdaterings sticka:

Kontakta Solis Support om du inte har en uppdaterings sticka ännu. (Observera att stickor endast skickas till installatörer, inte till slutkunder eller system ägare.)

2: Firmwarefiler:

Kontakta vår Solis supportlinje. Vi kommer att tillhandahålla Firmware-filerna åt dig. Vi behöver veta den nuvarande firmware-versionen på din enhet.

3: USB-sticka:

Se till att stickan är tom, formaterad till FAT32 om möjligt, och att den inte har ett metallskal.

4: Kommunikations kabel / Adress inställning

Verifiera att inga kommunikationskablar är anslutna. Kontrollera också att adressen är inställd på 1 på växelriktaren.

OBS: Om du behöver göra både en HMI- och DSP-uppdatering på din växelriktare rekommenderar vi att du gör DSP-uppdateringen före HMI-uppdateringen.

DSP Uppdatering

Kompatibla modeller:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Plus

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Procedur:

1: Ta filerna som tillhandahålls till dig och lägg dem på en USB-sticka

        > En fil heter 28062API.bin (denna fil kommer aldrig att ändras)

        > En fil heter 28062APP.bin (detta är den specifika filen för omvandlaren)

Om filen inte heter 28062APP.bin, vänligen BYT NAMN PÅ DEN.

Se till att filen inte är zipad. Om den är det, packa upp den.

Se till att filen inte ligger i en mapp på din USB-enhet.

Se till att det inte finns några andra filer på USB-enheten.

                 Exempel:

2: Placera USB-stickan i Firmware Update-verktyget och anslut den till omvandlarens 4-pinners gröna port.

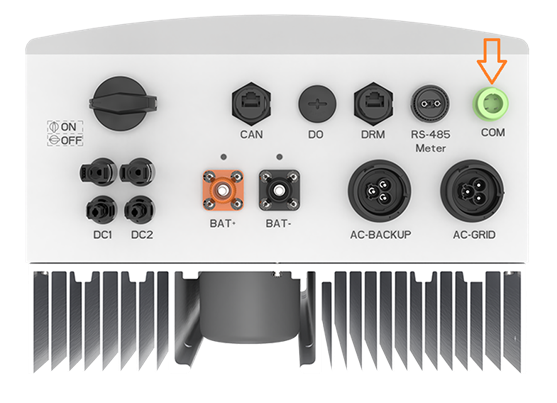

Obs: Exempel bilden är från 1-fas RHI-serien. COM-porten är identisk på de flesta omvandlare (med undantag för vår S6-serie som har en USB-kontakt).

3: Firmware-uppdateringsverktyget ska lysa RÖTT och GRÖNT som syns på bilden.

4: Gå till Avancerade inställningar - lösenord 0010 - gå till DSP-uppdatering

5: Verifiera versionen

6: Välj ENTER på DSP-uppdatering

7: "KLICKA" på knappen på baksidan av Firmware Update-verktyget. Verifiera att den gröna lampan blinkar (på vissa omvandlare kan du höra fläktarna starta)

VIKTIGT: Verifiera att den gröna lampan blinkar snabbt och sedan ändras till en långsam blinkning. Långsam blinkning innebär att omvandlaren och uppdateringsverktyget har gjort en anslutning.

Uppdateringen kan ta lite tid att slutföra, var vänlig ha tålamod.

8: När firmware-uppdateringen är klar, kommer endast den RÖDA lampan att lysa konstant.

VIKTIGT: Efter en stund ska den gröna lampan tändas igen. Var snäll och ha tålamod eftersom det kan ta lite tid. Om den gröna lampan inte tänds efter en stund innebär det att omvandlaren inte tog emot uppdateringen. I så fall, försök ladda upp uppdateringen igen.

9: Verifiera på DSP-uppdatering att versionen har ändrats. (Gå till Avancerade inställningar - lösenord 0010 - DSP-uppdatering)

I vissa fall är det viktigt att starta om omvandlaren. Om den uppdaterade firmware-versionen inte visas på omvandlaren, vänligen starta om systemet och kontrollera igen.

HMI Uppdatering

Kompatibla modeller:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC(50-60)K

S5-GC3P(50-60)K

S5-GC80K

S5-GC(100-110)K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Plus

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Fil namns tabell:

• Solis-mini-4G                        - HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Single Phase-4G         - HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Single Phase-5G         - HMI_WIFI.bin only
• Solis-3P(3-20)K-4G              - HMI.bin Only
• Solis-3P(5-10)K-LV              - HMI.bin Only
• Solis-3P(15-20)K-LV            - HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV            - HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Solis-(25-50)K-5G                - HMI.bin Only
• Solis-(80-110)K-5G              - HMI.bin Only
• Solis-125K-EHV-5G              - HMI.bin Only
• Solis-255K-EHV-5G              - HMI.bin Only
• RAI-3K-48ES-5G   - HMI.bin Only
• RHI-(3-5)K-48ES   - HMI.bin ≤ 15 - HMI_WIFI.bin 20 ≥
• RHI-(3-6)K-48ES-5G             - HMI_WIFI.bin ONLY
• RHI-3P(5-10K-HVES-5G       - HMI.bin Only
• EPM Plus                                - HMI_WIFI.bin

Procedur:

1: Ta filen som tillhandahålls till dig och lägg den på en USB-sticka. Den enda filen som behövs på stickan ska heta HMI.bin eller HMI_WIFI.bin - Se tabellen ovan för hur den ska namnges. Se till att filen inte är zipad. Om den är det, extracta den

2: Placera USB-stickan i Firmware Update-verktyget och anslut den till omvandlarens 4-pinners gröna port.

3: Firmware-uppdateringsverktyget ska lysa RÖTT och GRÖNT som syns på bilden.

4: Gå till Avancerade inställningar - lösenord 0010 - gå till HMI-uppdatering. Verifiera aktuell HMI-version.

5: Gå till Firmware-uppdateringsverktyget och tryck och håll ned knappen på baksidan tills alla 3 lampor lyser som visas nedan och släpp sedan. RÖD, GRÖN och GUL ska alla lysa konstant.

6: Avancerade inställningar - lösenord 0010 - gå till HMI-uppdatering - Välj ENTER för att gå till uppdateringsläge.

7: "KLICKA" på knappen på baksidan av Firmware Update-verktyget. Verifiera att den gröna och gula lamporna blinkar.

VIKTIGT: Verifiera att den gröna lampan blinkar snabbt och sedan ändras till en långsam blinkning. En långsam blinkning indikerar att omvandlaren och uppdateringsverktyget har etablerat en anslutning.

Uppdateringen kan ta lite tid att slutföra, var vänlig ha tålamod.

8: När firmware-uppdateringen är klar kommer ALLA 3 LED-lampor att lysa konstant.

OBS: Om endast den RÖDA lampan är på betyder det att omvandlaren inte tog emot uppdateringen.

9: Verifiera på HMI-uppdatering att versionen har ändrats. (Avancerade inställningar - lösenord 0010 - gå till HMI-uppdatering)

I vissa fall är det viktigt att starta om omvandlaren. Om den uppdaterade firmware-versionen inte visas på omvandlaren, vänligen starta om systemet och kontrollera igen.

HMI Uppdatering

(Vid frusen skärm eller display)

Information:

En HMI-återställning bör utföras om en HMI-firmwareuppdatering har misslyckats och omvandlarens HMI-skärm har blivit blank med svarta block. Detta kan inträffa om felaktig firmware används eller om fel procedur har försökts. Kontrollera att firmware-versionen och proceduren som användes var korrekt.

Video:

Vänligen se vår video där vi förklarar proceduren för hur du återställer din skärm eller display om HMI har blivit korrupt.

Procedur:

1: Kontrollera att rätt firmware-version användes för omvandlarmodellen.

2: Se till att alla andra COM-kablar och enheter har kopplats ur och från.

3: Gör en snabbformatering av en USB-minnessticka.

4: Byt namn på HMI-firmwarefilen enligt Filnamnstabellen.

5: Kopiera HMI-filen till USB-minnesstickan.

6: Stäng av omvandlaren genom att stänga av likströms- och växelströmsmatningen till omvandlaren.

7: Sätt i USB-minnesstickan i USB-porten på Solis-uppgraderingsstickan.

8: Sätt in uppgraderingsstickan i den gröna 4-pinners COM-kontakten på omvandlaren.

9: Sätt på omvandlaren med likströms PV-strömmen.

10: Sätt omvandlaren i HMI-återställningsläge genom att hålla ned knapparna Escape + Up + Enter samtidigt när den röda LED-lampan är på. Tryck ned knapparna i några sekunder tills den gröna LED-lampan har blinkat minst 4 gånger.

RÖD och GRÖN LED på uppgraderingsstickan ska lysa.

11: Håll ned och tryck på återställningsknappen på Solis-uppgraderingsstickan tills de RÖDA, GRÖNA och GULA LED-lamporna lyser.

12: När alla LED-lampor är på, tryck snabbt på återställningsknappen på Solis firmware-uppgraderingsstickan och LED-lamporna kommer att börja blinka mycket snabbt till att börja med och sedan långsammare senare.

13: När firmware-uppdateringen är klar kommer ALLA 3 LED-lampor att lysa konstant.

EPM3-5G-PLUS

Fil namns tabell:

• EPM Plus                                - HMI.bin

Procedur:

Processen för att lokalt uppdatera Export Power Manager (EPM) skiljer sig något från att uppdatera omvandlare. För att få tillgång till den specifika proceduren för att uppdatera EPM, vänligen följ länken nedan: EPM – Local Update SOP

Felsöknings råd:

1. Se till att din USB-sticka inte har ett metallskal. Detta har känt orsakat problem med uppdateringen.
2. Se till att din USB är av nyare modell och inte använder ett gammalt filsystem.
3. Kontrollera att dina filer är korrekta (90% av tiden är det ett problem med filen). Om du misstänker att du har en felaktig fil, kontakta Solis Service för att få en annan firmware-fil.
4. Se till att du inte har extern kommunikation ansluten.

• Till exempel, om du har en omvandlare med en RS485-anslutning och du uppdaterar via den gröna porten, kan det uppstå kommunikationskrascher och uppdateringen kan bli korrupt.

        5. Se till att omvandlaradressen är inställd på 1 (för HMI-uppdatering).

        6. Kontrollera att din gröna port fungerar (verifiera med en spänningskontroll på 1,7 VDC på porten. Om porten visar                  konstiga spänningar kommer uppdateringen aldrig att fungera).

• RÖD = +5 volt DC = Pin 1
• SVART = -5 volt DC = Pin 2
• GUL = +RS485 = Pin 3
• BLÅ = -RS485 = Pin 4

Tack för att du har tagit dig tid att utforska den lokala firmwareproceduren för Solis omvandlare i vår artikel. Din förståelse och feedback är ovärderliga för oss. Vi uppskattar mycket dina synpunkter och alla förslag du kan ha för att förbättra vårt innehåll.

Om du stöter på ytterligare utmaningar eller behöver ytterligare hjälp finns Solis Service Line tillgänglig för att assistera. De är dedikerade att lösa eventuella problem och säkerställa att din Solis omvandlare presterar optimalt. Din tillfredsställelse är vår prioritet och vi är här för att stödja dig i varje steg.

Tveka inte att kontakta oss om du har frågor, kommentarer eller förslag. Din feedback hjälper oss att förbättra oss och bättre tillgodose dina behov. Tack för att du har valt Solis för dina omvandlarlösningar.
