Procedura pentru actualizarea HMI/DSP locală

Pentru a asigura performanța optimă a invertorului Solis, actualizările regulate de firmware sunt, uneori, esențiale. Aceste actualizări îmbunătățesc funcționalitatea, abordează erorile și îmbunătățesc eficiența generală a sistemului solar. În timp ce Solis poate efectua de la distanță actualizări de firmware prin intermediul platformei SolisCloud, există situații în care devine necesară o actualizare locală a firmware-ului. Acest lucru se poate întâmpla dacă actualizarea de la distanță eșuează sau dacă centrala solară nu este conectată la SolisCloud.

În acest articol, vă vom ghida prin procedura de efectuare a unei actualizări locale de firmware pe invertorul Solis. Vom acoperi procesul pas cu pas, precum și vom oferi sfaturi de depanare pentru a asigura o actualizare cu succes. Indiferent dacă sunteți un profesionist experimentat în domeniul solar sau un nou proprietar de sistem solar, acest ghid vă va echipa cu cunoștințele necesare pentru a vă menține invertorul Solis în funcțiune la cel mai bun nivel, chiar și atunci când cloud-ul nu este o opțiune.

Cuprins:

• Cerințe
• Actualizare DSP (cu excepția seriei S6 (port USB)
• Actualizare HMI (cu excepția seriei S6 (port USB)
• Actualizare HMI – Ecran / Afișaj înghețat
• EPM3-5G-PLUS
• Sfaturi de depanare

Cerințe:

1: Actualizați stick-ul:

Vă rugăm să contactați Asistența Solis, dacă nu aveți încă un stick de actualizare. (Vă rugăm să rețineți că stick-urile vor fi trimise numai instalatorilor, nu clienților finali / proprietarilor de sistem.)

2: Fișiere firmware:

Vă rugăm să contactați linia noastră de asistență Solis. Vă vom furniza fișierele de firmware. Va trebui să cunoaștem versiunea curentă de firmware de pe dispozitivul dvs.

3: Stick USB:

Vă rugăm să vă asigurați că stick-ul este gol, formatați FAT32, dacă este posibil, fără carcasă metalică

4: Cablu de comunicare / set de adrese

Verificați dacă nu sunt conectate cabluri de comunicație.  De asemenea, verificați dacă adresa este setată la 1 pe invertor.

NOTĂ: Dacă trebuie să faceți ambele, o actualizare HMI și DSP pe invertor, vă recomandăm să faceți actualizarea DSP înainte de actualizarea HMI.

Actualizare DSP

Modele compatibile:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC (50-60) K

S5-GC3P(50-60)K

S5-GC80K

S5-GC (100-110) K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Mai mult

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Procedură:

1: Luați fișierele furnizate și puneți-le pe un stick USB

 > Un fișier este numit 28062API.bin (acest fișier nu se va schimba niciodată)

 > Un fișier este numit 28062APP.bin (acesta este fișierul specific pentru invertor)

 Dacă fișierul nu este numit 28062APP.bin vă rugăm să-l REDENUMIȚI.

Asigurați-vă că fișierul nu este arhivat.  Dacă este, extrageți-o.

Asigurați-vă că fișierul nu se află într-un folder din unitatea USB.

Asigurați-vă că nu există alte fișiere în unitatea USB

De exemplu:

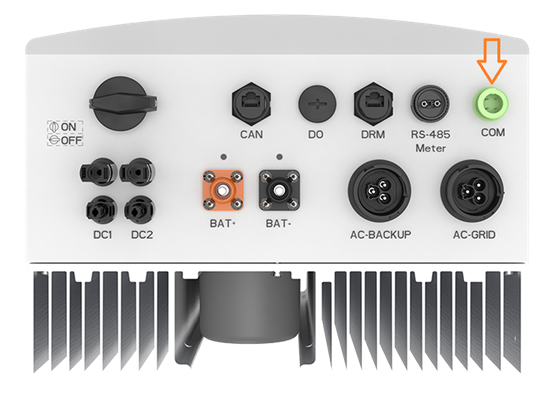

2: Așezați USB-ul în instrumentul de actualizare a firmware-ului și puneți-l în portul verde cu 4 pini al invertorului.

Notă: Exemplul de imagine este seria RHI cu 1 fază. Portul COM este identic pe majoritatea invertoarelor. (Cu excepția seriei noastre S6, care au un conector USB)

3: Instrumentul de actualizare a firmware-ului ar trebui să se aprindă ROȘU și VERDE așa cum se vede în imagine.

4: Accesați Setări avansate – parolă 0010 – accesați Actualizare DSP

5: Verificați versiunea

6: Selectați ENTER la actualizarea DSP.

7: "CLIC" butonul de pe back-up-ul instrumentului de actualizare a firmware-ului. Verificați dacă lumina VERDE clipește (cu unele invertoare veți auzi ventilatoarele aprinse)

IMPORTANT: Verificați dacă lumina verde clipește rapid și apoi treceți la o lumină lentă. Clipirea lentă înseamnă că invertorul și instrumentul de actualizare au făcut o conexiune.

Ar putea dura ceva timp până când actualizarea este finalizată, așa că vă rugăm să aveți răbdare.

8: Odată ce firmware-ul este complet, veți vedea singura lumină ROȘIE care este continuă.

IMPORTANT: După ceva timp, lumina VERDE ar trebui să se aprindă din nou. Vă rugăm să aveți răbdare, deoarece acest lucru poate dura ceva timp. Dacă lumina verde nu se aprinde după ceva timp, înseamnă că invertorul nu a efectuat actualizarea. În acest caz, vă rugăm să încercați din nou să încărcați actualizarea.

9: Verificați la DSP Update dacă versiunea s-a schimbat. (Accesați Setări avansate – parolă 0010 – Actualizare DSP)

În unele cazuri, este important să reporniți invertorul. Dacă versiunea actualizată a firmware-ului nu este afișată pe invertor, reporniți sistemul și verificați din nou.

Actualizare HMI

Modele compatibile:

Solis-1P(.7-3.6)K-M-4G

Solis-1P(2.5-6)K-4G

S5-GR1P(.7-3.6)K-M

S5-GR1P(2.5-6)K

S5-GR3P(3-20)K

S5-GC(25-40)K

S5-GC (50-60) K

S5-GC3P(50-60)K

S5-GC80K

S5-GC (100-110) K

S5-EH1P(3-4.6)K-L

Solis-3P(3-20)K-4G

Solis-3P(5-30)K-LV

Solis-(25-50)K-5G + Mai mult

Solis-(40-70)K

Solis-(80-110)K-5G

Solis-(80-110)K-5G-PRO

Solis-125K-EHV-5G

Solis-255K-EHV-5G

S6-GR1P(0.6-3.6)K-M

S6-GR1P(2.5-6)K

RAI-3K-48ES-5G

RHI-(3-5)K-48ES

RHI-(3-6)K-48ES-5G

RHI-3P(5-10)K-HVES-5G

Diagrama numelui fișierului:

• Solis-mini-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Monofazat-4G HMI.bin ≤ 18 - HMI_WIFI.bin 30 ≥
• Solis-Monofazat-5G HMI_WIFI.bin numai
• Solis-3P(3-20)K-4G HMI.bin numai
• Solis-3P(5-10)K-LVHMI.bin Numai
• Solis-3P(15-20)K-LV HMI.bin ≤ FD - HMI_WIFI.bin > FD
• Solis-3P(25-30)K-LV HMI.bin ≤ FC - HMI_WIFI.bin > FC
• Solis-(25-50)K-5G HMI.bin numai
• Solis-(80-110)K-5G HMI.bin numai
• Solis-125K-EHV-5G HMI.bin numai
• Solis-255K-EHV-5G HMI.bin numai
• Numai RAI-3K-48ES-5G HMI.bin
• (3-5) Q-48 Ys Hami.bin ≤ 15 - Hami_Wafi coș 20 ≥
• RHI-(3-6)K-48ES-5G HMI_WIFI.bin NUMAI
• Numai RHI-3P(5-10K-HVES-5G HMI.bin
• EPM Plus HMI_WIFI.bin

Procedură:

1: Luați fișierul furnizat și puneți-l pe un stick USB. Singurul fișier necesar pe stick se numește HMI.bin sau HMI_WIFI.bin - Vă rugăm să consultați graficul de mai sus despre cum să-l denumiți. Asigurați-vă că fișierul nu este arhivat.  Dacă este, extrageți-l.

2: Așezați USB-ul în instrumentul de actualizare a firmware-ului și plasați-l în portul verde cu 4 pini al invertorului.

3: Instrumentul de actualizare a firmware-ului ar trebui să se aprindă ROȘU și VERDE așa cum se vede în imagine.

4: Accesați Setări avansate – parolă 0010 – accesați Actualizare HMI. Verificați versiunea curentă HMI.

5: Accesați instrumentul de actualizare a firmware-ului și țineți apăsat butonul din spate până când toate cele 3 lumini sunt aprinse așa cum se arată mai jos și apoi eliberați-l. ROȘU, VERDE și GALBEN ar trebui să fie toate aprinse solid.

6: Setări avansate – parolă 0010 – accesați Actualizare HMI – Selectați ENTER pentru a intra în modul de actualizare

7: "CLIC" butonul de pe back-up-ul instrumentului de actualizare a firmware-ului. Verificați dacă luminile VERDE și GALBEN clipesc.

IMPORTANT: Verificați dacă lumina verde clipește rapid și apoi treceți la o lumină lentă. Clipirea lentă înseamnă că invertorul și instrumentul de actualizare au făcut o conexiune.

Ar putea dura ceva timp până când actualizarea este finalizată, așa că vă rugăm să aveți răbdare.

8: Odată ce firmware-ul este complet, veți vedea că TOATE cele 3 LED-uri devin continue.

NOTĂ: Dacă doar lumina ROȘIE este aprinsă, înseamnă că invertorul nu a efectuat actualizarea.

9: Verificați la actualizarea HMI dacă versiunea s-a schimbat. (Setări avansate – parolă 0010 – accesați Actualizare HMI)

În unele cazuri, este important să reporniți invertorul. Dacă versiunea actualizată a firmware-ului nu este afișată pe invertor, reporniți sistemul și verificați din nou.

Actualizare HMI

(În caz de înghețare a ecranului/afișajului)

Informație:

O recuperare HMI ar trebui efectuată atunci când o actualizare de firmware HMI a eșuat și ecranul HMI al invertoarelor a devenit gol cu blocuri negre. Acest lucru se poate întâmpla atunci când se utilizează un firmware incorect sau s-a încercat o procedură greșită. Verificați dacă versiunea de firmware și procedura utilizată au fost corecte.

Video:

Vă rugăm să urmăriți videoclipul nostru care explică procedura de recuperare a ecranului/afișajului în caz de HMI corupt

Procedură:

1: Verificați dacă a fost utilizată versiunea corectă de firmware pentru modelul invertorului.

2: Asigurați-vă că toate celelalte cabluri și dispozitive COM au fost deconectate și deconectate.

3: Faceți o formatare rapidă pe o unitate USB.

4: Redenumiți firmware-ul HMI file conform File Name Chart.

5: Copiați fișierul HMI pe unitatea USB.

6: Opriți invertorul oprind alimentarea DC și AC a invertorului.

7: Conectați unitatea USB la portul USB al stick-ului Solis Upgrade.

8: Conectați stick-ul de upgrade la mufa COM verde cu 4 pini a invertorului.

9: Porniți invertorul folosind DC PV Power.

10: Puneți invertorul în modul de recuperare HMI ținând apăsat butonul Escape + Sus + Enter simultan odată ce LED-ul roșu este aprins. Apăsați butoanele câteva secunde până când LED-ul verde a clipit de cel puțin 4 ori.

LED-urile ROȘII și VERZI de pe stick-ul de actualizare ar trebui să fie aprinse.

11: Țineți apăsat și apăsați butonul de resetare de pe stick-ul de upgrade Solis până când LED-urile ROȘII, VERZI și GALBENE sunt aprinse.

12: Odată ce toate LED-urile sunt aprinse, apăsați rapid butonul de resetare de pe stick-ul de actualizare a firmware-ului Solis și LED-urile vor începe să clipească foarte repede pentru a începe și mai încet mai târziu.

13: Odată ce firmware-ul este complet, veți vedea că TOATE cele 3 LED-uri devin continue.

EPM3-5G-PLUS

Diagrama numelui fișierului:

• EPM Plus - HMI.bin

Procedură:

Procesul de actualizare locală a Export Power Manager (EPM) diferă ușor de actualizarea invertoarelor. Pentru a accesa procedura specifică de actualizare a EPM, vă rugăm să accesați linkul: EPM – Local Update SOP

Sfaturi de depanare:

1. Asigurați-vă că USB-ul nu are o carcasă metalică.  Se știe că acest lucru provoacă probleme cu actualizarea.
2. Asigurați-vă că USB-ul este un USB de stil mai nou și nu utilizează un sistem de fișiere vechi
3. Asigurați-vă că fișierele sunt corecte (90% din timp este o problemă de fișier). Dacă credeți că este posibil să aveți un fișier incorect, contactați serviciul Solis pentru a primi un alt fișier firmware.
4. Asigurați-vă că nu aveți o comunicare externă conectată.
   • De exemplu, dacă aveți un invertor cu o conexiune RS485 și actualizați prin portul verde, ar putea exista o blocare a comunicării și actualizarea va fi coruptă.
5. Asigurați-vă că aveți ADRESA INVERTORULUI SETATĂ LA 1 (pentru actualizarea HMI)
6. Asigurați-vă că portul verde funcționează (verificați cu o verificare a tensiunii de 1.7 VDC pe port.  Dacă portul afișează tensiuni ciudate, actualizarea nu va funcționa niciodată.

• ROȘU = +5 volți DC = Pin 1
• NEGRU = -5 volți DC = Pinul 2
• GALBEN = +RS 485 = Pin 3
• ALBASTRU = -RS 485 = Pin 4
