Cuplare AC cu invertorul hibrid Solis S6-3P


Scenarii, configurații și bune practici

Autor: Echipa Tehnică Solis
Public‑țintă: Instalatori, EPC-uri și profesioniști O&M care modernizează centrale FV existente sau extind capacități hibride de stocare.
Descărcare: Fișierul PDF este atașat la finalul articolului

Prezentare generală

Cuplarea AC permite integrarea unui invertor fotovoltaic existent, conectat la rețea, cu un invertor hibrid trifazat Solis S6, oferind posibilitatea de stocare în baterii, alimentare de rezervă și control avansat al exportului — fără a reconstrui partea DC a unui câmp FV deja instalat.

Invertorul hibrid S6 este compatibil atât cu invertoare trifazate conectate la rețea Solis, cât și cu invertoare de la terți, fiind ideal pentru proiecte de retrofit și extinderi etapizate.

Notă privind firmware‑ul: Înainte de punerea în funcțiune a modurilor cu cuplare AC, actualizați întotdeauna invertorul hibrid S6 la cea mai recentă versiune de firmware pentru a asigura compatibilitatea funcțiilor și stabilitatea sistemului.

Când este recomandată cuplarea AC

  • Modernizarea centralelor FV existente: Păstrarea invertorului actual conectat la rețea și adăugarea de baterii pentru autoconsum, deplasarea în timp a energiei (TOU) și backup.
  • Implementări etapizate: Începerea cu PV și adăugarea ulterioară a stocării, fără recablarea stringurilor FV.
  • Parcuri mixte: Hibridul S6 suportă invertoare FV trifazate Solis sau de la terți, în limitele de putere specificate.

Două topologii dovedite

Pentru seriile S6‑EH3P(12‑20)K‑H și S6‑EH3P(8‑15)K02‑NV‑YD‑L

1) Cuplare AC prin Smart‑Port (conexiune directă AC‑Gen)

Descriere:
Invertorul FV (Solis sau terț) se conectează la portul AC‑Gen (Smart Port) al invertorului hibrid S6. Hibridul gestionează interacțiunea cu bateria și sarcinile.

Cerințe și comportamente cheie

  • Se conectează doar invertoare trifazate conectate la rețea; puterea AC a invertorului FV trebuie să fie ≤ puterea AC nominală a hibridului S6.
  • Controlul exportului în rețea: Deoarece S6 nu poate limita direct un invertor de la terți, activați Controlul Maxim al Exportului
    (Smart Port → AC Couple → Bazat pe Puterea de Export & SOC).
    Dacă exportul depășește limita setată pentru o durată definită (ex.: >100 W timp de 30 s), S6 deschide releul smart‑port pentru a preveni supra‑exportul.
  • Partajarea puterii în regim off‑grid: Invertorul terț trebuie să suporte OFLS (reducere prin supracvență) și UFLR (creștere prin subfrecvență), conform codului de rețea corespunzător.
    S6 modulează frecvența — de exemplu, când SOC ≥ 85 %, hibridul crește frecvența pentru a limita producția FV și a proteja bateria împotriva supraîncărcării.

Aplicații tipice

  • Locații cu cerințe stricte de limitare a exportului sau export zero.
  • Capacitate mai mică a invertorului terț în raport cu puterea nominală a hibridului S6.

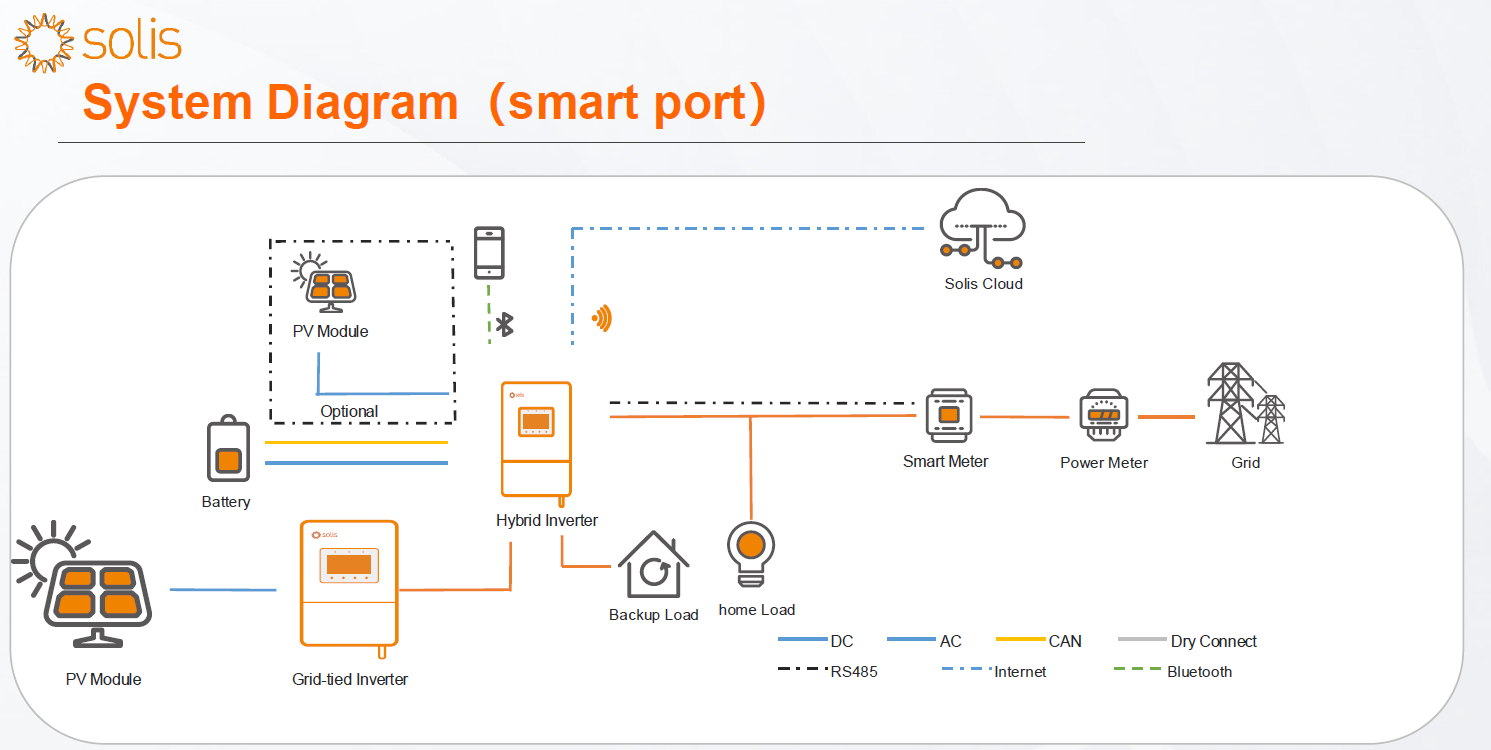

(Module FV → Invertor FV Solis/terț → Smart Port S6; Baterie; Sarcini de backup și casnice; Contor; SolisCloud)

Pentru seriile S6‑EH3P(12‑20)K‑H și S6‑EH3P(5‑10)K‑H

2) Cuplare AC pe partea de rețea cu dublă măsurare

Descriere:
Invertorul FV este conectat pe partea de rețea, iar hibridul monitorizează atât rețeaua, cât și invertorul FV prin două contoare inteligente:

  • Contor inteligent 1 (Rețea, ID: 001, parolă: 1000)
  • Contor inteligent 2 (Invertor FV, ID: 002, parolă: 1000)

Avantaje principale

  • Hibridul monitorizează cu precizie importul/exportul din rețea și producția FV pentru a optimiza încărcarea/descărcarea bateriei și limitele de export.
  • Separare clară a funcțiilor: producția FV rămâne pe bara de rețea; hibridul gestionează stocarea, sarcinile și logica de export, cu vizibilitate completă prin intermediul contoarelor.

Cerințe esențiale de măsurare și cablare

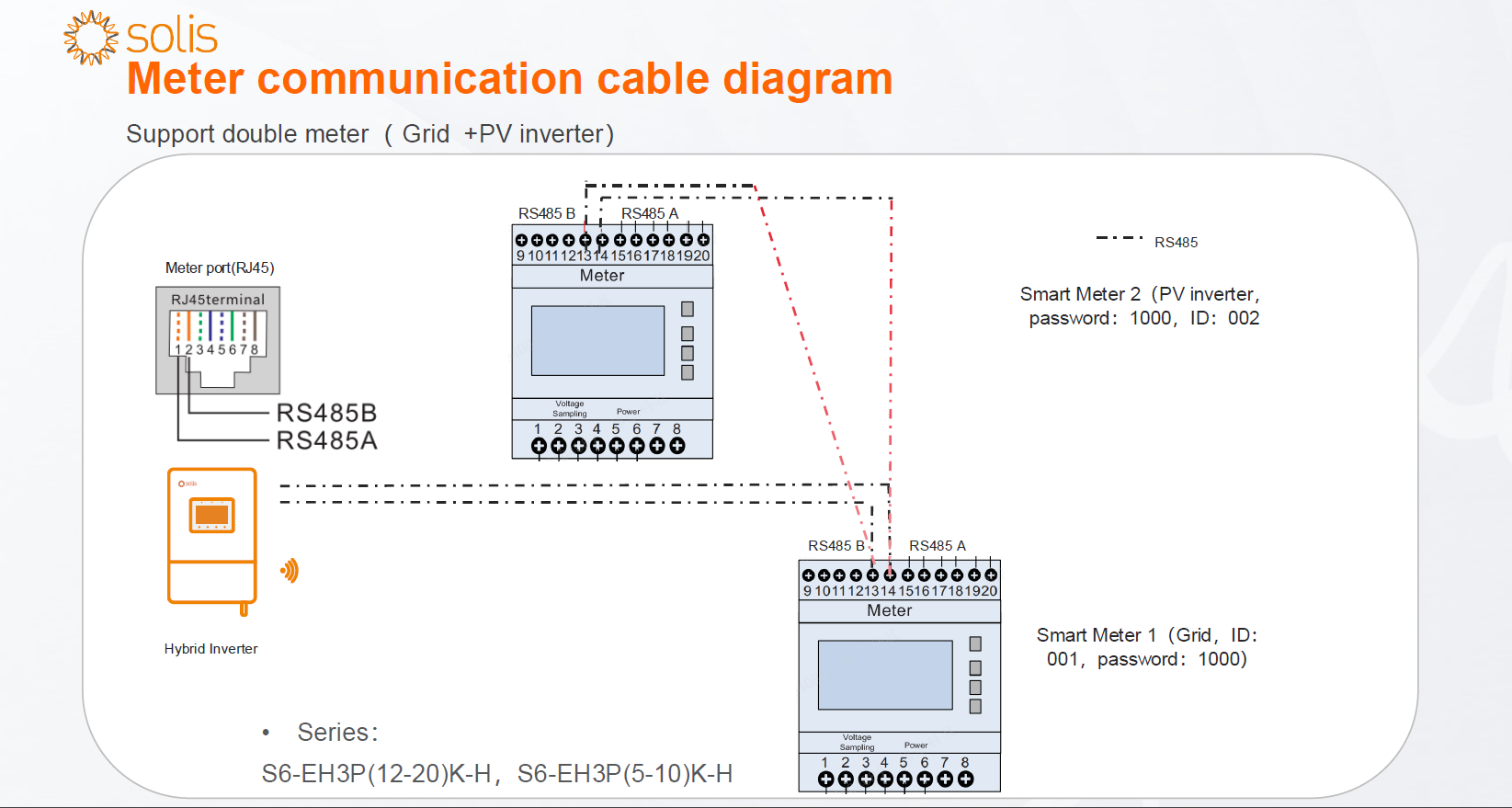

  • Conexiuni RS‑485 de la contoare la portul de măsurare al S6 (RJ45); configurați ID‑urile și parolele conform indicațiilor.
  • În meniul invertorului:
    Professional Setting → Device Setting → Meter/CT Setting, selectați tipul contorului și Locația instalării: Rețea + Invertor FV.

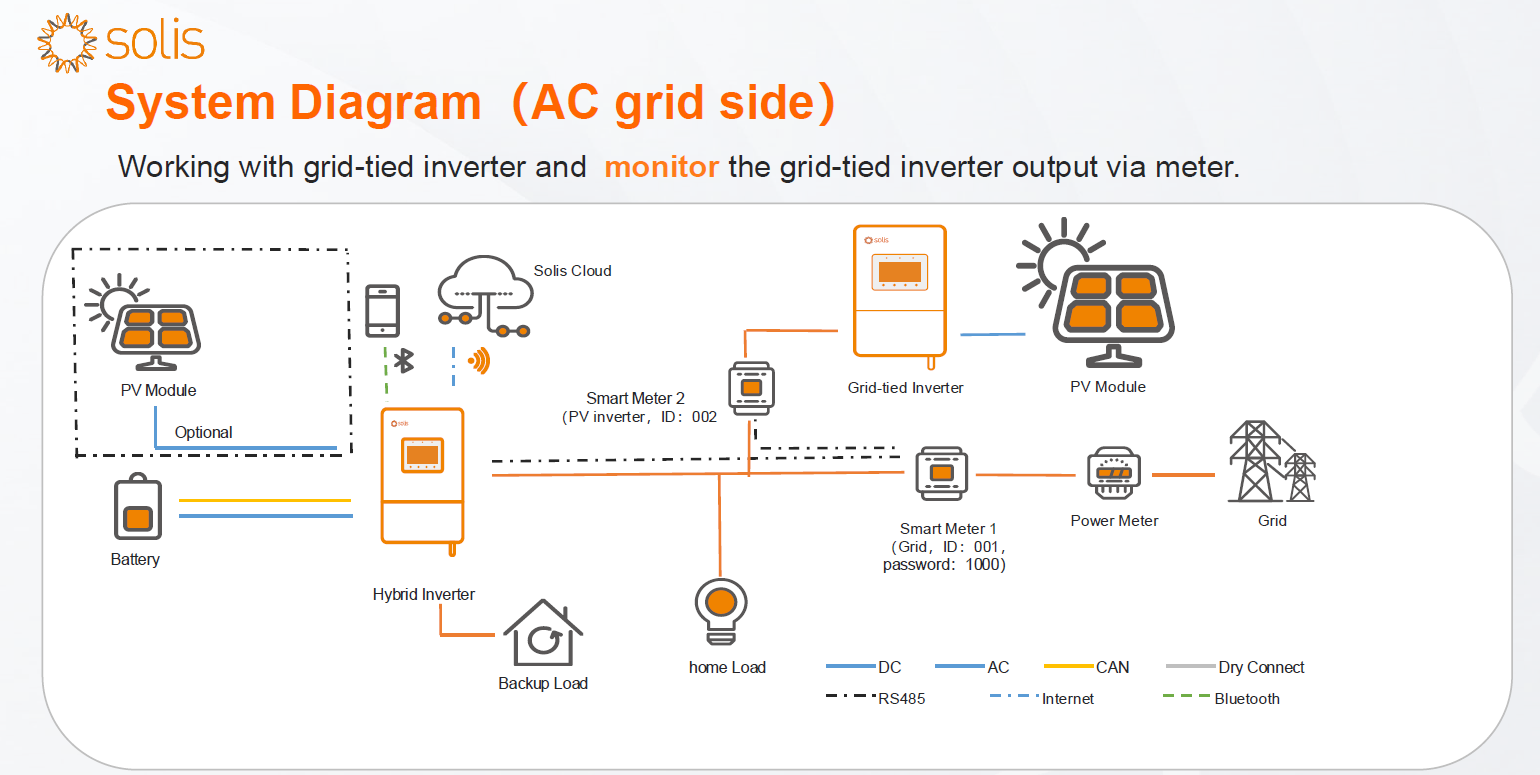

(Invertor FV pe bara de rețea; Contor 1 măsoară rețeaua; Contor 2 măsoară invertorul FV; RS‑485 către S6; Baterie; Sarcini; SolisCloud)

Configurare pas cu pas

A) Cuplare AC prin Smart‑Port (cu invertor FV Solis/terț)

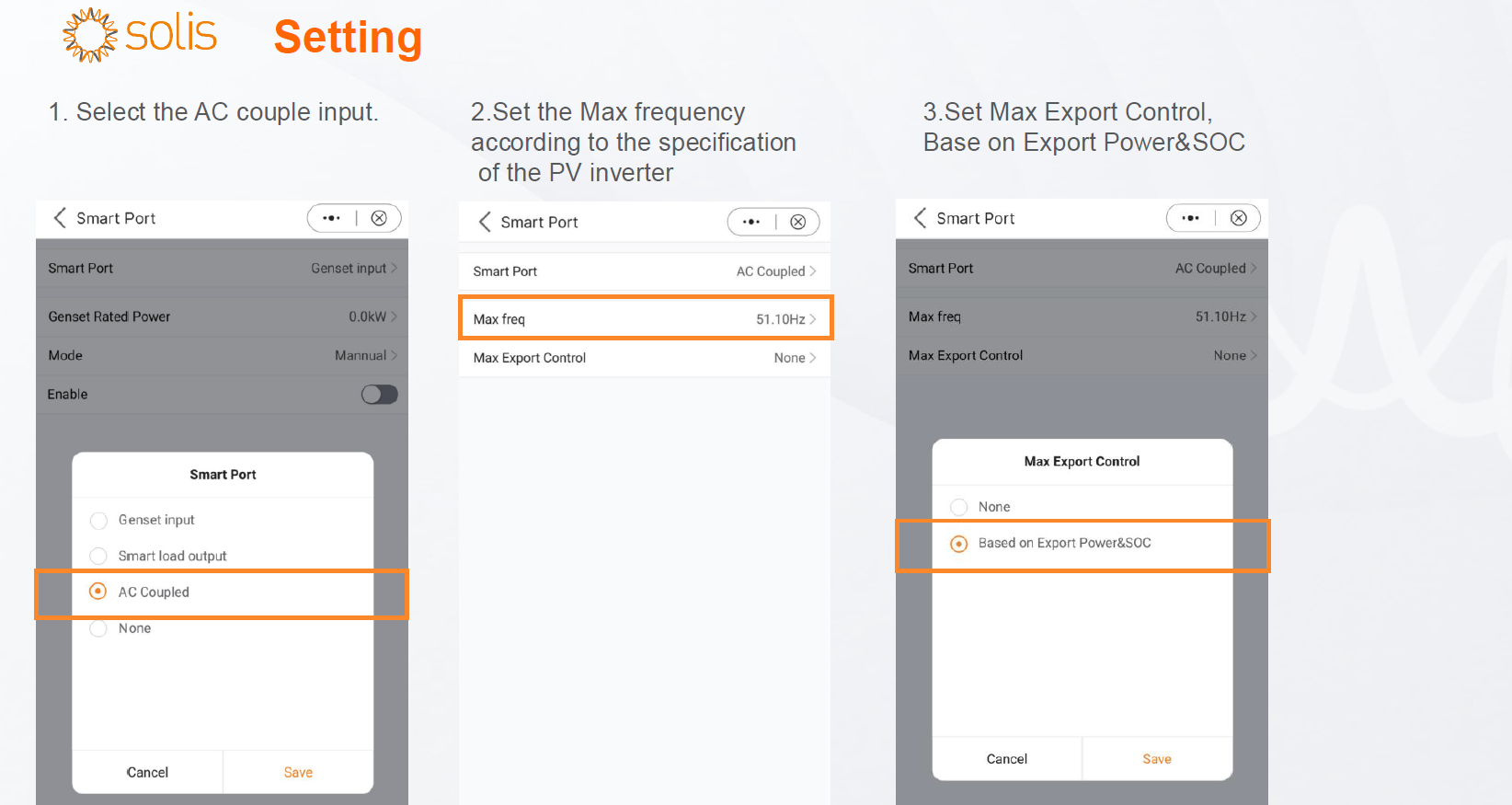

  1. Selectați AC‑Couple Input în setările invertorului hibrid S6.
  2. Setați Frecvența maximă conform specificațiilor invertorului FV (asigură funcționarea corectă a OFLS în mod off‑grid).
  3. Activați Controlul Maxim al Exportului:
    • Mod: Bazat pe Puterea de Export & SOC
    • Efect: Releul smart‑port se deschide dacă exportul depășește limita configurată pe durata definită
      (referință din fabrică: 100 W timp de 30 s).

B) Cuplare pe partea de rețea cu dublă măsurare

Cablare

  • Instalați Contorul inteligent 1 la punctul de conectare la rețea (ID: 001, parolă: 1000).
  • Instalați Contorul inteligent 2 pe circuitul invertorului FV (ID: 002, parolă: 1000).
  • Conectați ambele contoare prin RS‑485 A/B la portul de contor al S6 (RJ45).

Setări în interfața invertorului

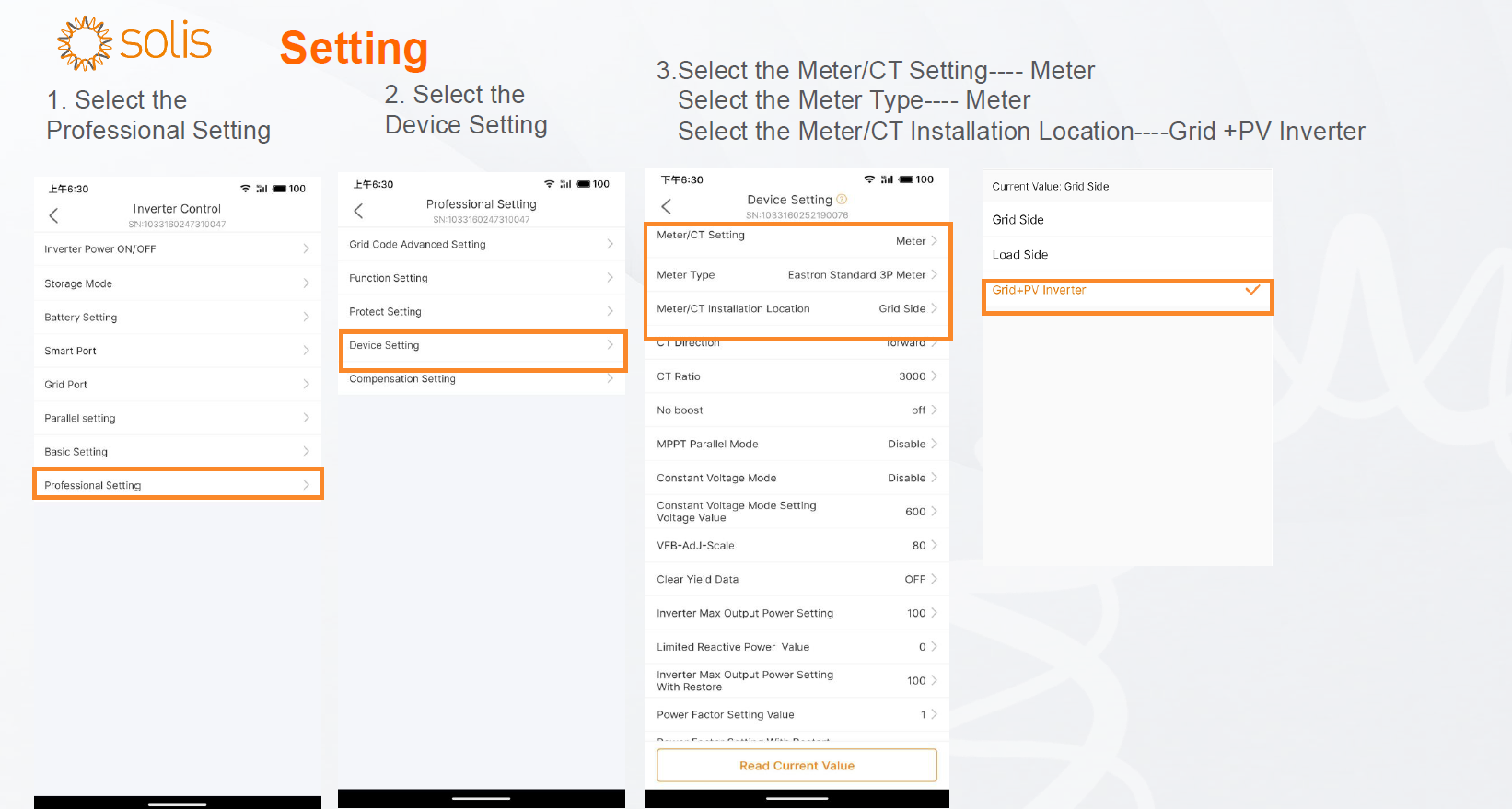

  • Professional Setting → Device Setting → Meter/CT Setting
  • Tip contor: Meter
  • Locația instalării: Rețea + Invertor FV

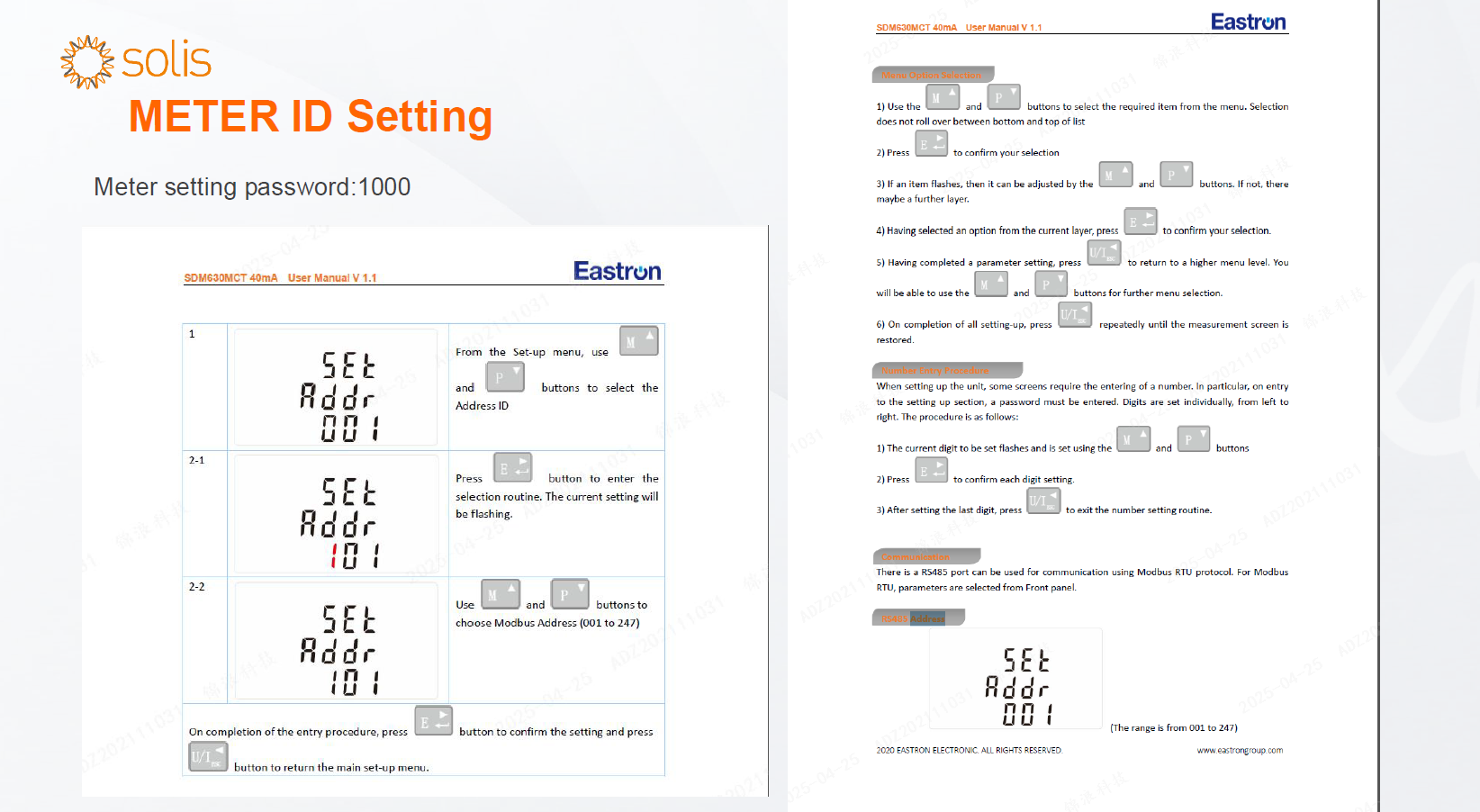

Verificarea ID‑urilor/parolelor:
Utilizați parola de setare a contorului (1000) pentru a confirma ID‑urile (001 și 002).


Bune practici de proiectare și punere în funcțiune

  • Potrivirea puterii: Asigurați‑vă că puterea AC a invertorului FV ≤ puterea AC nominală a hibridului S6 atunci când utilizați Smart‑Port. Acest lucru menține selectivitatea protecțiilor și marja de funcționare a releului.
  • Conformitatea cu codul de rețea: Pentru funcționarea off‑grid cu invertoare de la terți, configurați codul de rețea corect și verificați suportul OFLS/UFLR pentru a permite limitarea pe bază de frecvență.
  • Strategia de limitare a exportului: În cazul cerințelor de export zero sau limite stricte, utilizați Controlul Maxim al Exportului (topologia Smart‑Port) sau monitorizarea cu dublu contor (topologia pe partea de rețea).
  • Firmware actualizat: Actualizați invertorul hibrid S6 (și invertorul FV, dacă este cazul) la cea mai recentă versiune de firmware înainte de testarea limitelor de export sau a tranzițiilor în mod insular.
  • Teste de validare
    • On‑grid: Simulați o producție FV ridicată pentru a verifica limitarea exportului și comportamentul releului smart‑port.
    • Off‑grid: Cu SOC ≥ 85 %, verificați dacă creșterea frecvenței limitează producția FV conform așteptărilor.

Întrebări frecvente

Î1: Pot cupla în AC orice invertor FV monofazat la hibridul trifazat S6?
R: Nu. Sunt acceptate doar invertoare trifazate conectate la rețea pentru cuplarea AC prin Smart‑Port cu hibridul trifazat S6.

Î2: Cum limitează S6 exportul dacă nu poate controla direct un invertor FV de la terți?
R: Prin activarea Controlului Maxim al Exportului (Bazat pe Puterea de Export & SOC).
Dacă exportul măsurat depășește limita setată pe durata configurată (ref. 100 W / 30 s), S6 deschide releul smart‑port și oprește contribuția invertorului cuplat în AC.

Î3: Ce asigură funcționarea sigură în regim off‑grid cu un invertor FV de la terți?
R: Invertorul terț trebuie să suporte răspunsul putere‑frecvență (OFLS/UFLR) conform codului său de rețea, permițând S6 să regleze producția FV prin ajustarea frecvenței sistemului — de exemplu, limitând producția când SOC ≥ 85 %.

Î4: Poate S6 să monitorizeze producția FV a unui invertor conectat pe partea de rețea?
R: Da. Utilizați dublă măsurare (Rețea = ID 001, Invertor FV = ID 002) și configurați
Locația de instalare Meter/CT: Rețea + Invertor FV pentru vizibilitate completă.

Rezumat

Indiferent dacă se utilizează Smart‑Port pentru cuplare AC directă sau cuplarea pe partea de rețea cu dublă măsurare, invertorul hibrid trifazat Solis S6 oferă o soluție robustă pentru adăugarea bateriilor, aplicarea limitelor de export și asigurarea energiei de rezervă fără modificarea părții DC a sistemului FV.
Urmați pașii de configurare specifici fiecărei topologii, mențineți firmware‑ul actualizat și validați răspunsurile de export și frecvență pentru a asigura o instalație conformă și fiabilă.
